TERRA-EXTRACTOR X 1000

Gestängeberster 100 t

Ein Kraftpaket aus Stahl

    Der TERRA-EXTRACTOR X 1000 ist ein sehr leistungsstarker Gestängeberster zur Erneuerung von Rohrleitungen Ø 100-600 mm aus Guss, Stahl, Steinzeug oder PE/PVC. Mit einer maximalen Zugkraft von 100 to bei 250 bar können so Neurohre bis ø 600 mm, kleinere Rohre bis 200 m erneuert werden. Die Einzugsgeschwindigkeit liegt bei leistungsstarken 96 m/h. Angetrieben wird er durch einen 142 PS starken JOHN-DEERE Motor, der die neusten Umweltnormen Tier 4 interim (Euro 3B) erfüllt.

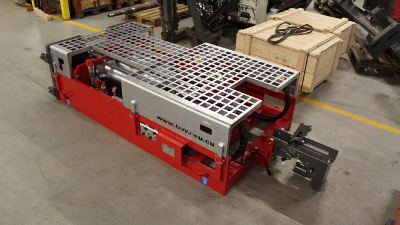

Vollautomatischer Gestängeberster

    Der Gestängeberster ist mit einer SPS-Steuerung ausgestattet. Der Einzug des Neurohrs läuft vollautomatisch auf Knopfdruck. Verschiedene Sensoren sowie ein bedienerfreundliches Steuerpult erleichtern das Arbeiten für den Bedienungsmann. Der X 1000 ist zudem mit einem Gestängeschraubassistent sowie handlichen Gestängen ausgerüstet.

Vollautomatischer Gestängeberster
Vollautomatischer Gestängeberster

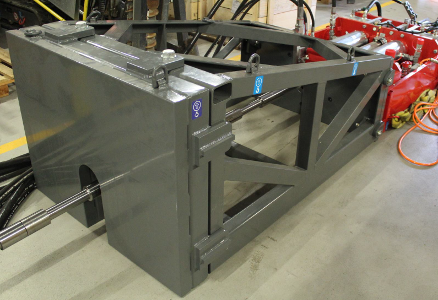

Frontbox mit Frontplatte

    Die Frontbox leitet die 100 Tonnen Zugkraft in den Untergrund ein. Sämtliche Berstwerkzeuge können zur Demontage nach dem Rohreinzug bequem in die Frontbox eingezogen werden.

Frontbox mit Frontplatte
Frontbox mit Frontplatte

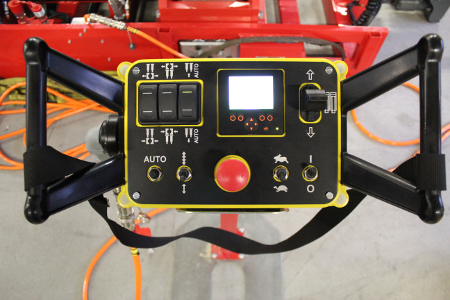

Benutzerfreundliches Bedienpult

    Das tragbare Steuerpult mit Farbdisplay erleichtert die Steuerung beim Bersten. Der Einzug erfolgt vollautomatisch auf Knopfdruck oder manuell mittels Fingerjoystick und Bedienungselementen. Druck, Einzugskraft und Sensoren werden auf dem Farbdisplay jederzeit angezeigt.

Benutzerfreundliches Bedienpult
Benutzerfreundliches Bedienpult

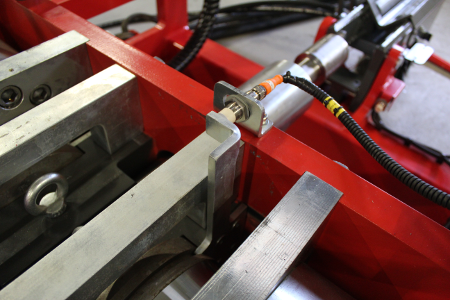

Drucksensoren

    Drucksensoren überwachen den Vorschub sowie die Klemmkraft. Die Endanschläge ermöglichen das Messen der Position von Gestänge und Klemmbacken.

Drucksensoren
Drucksensoren

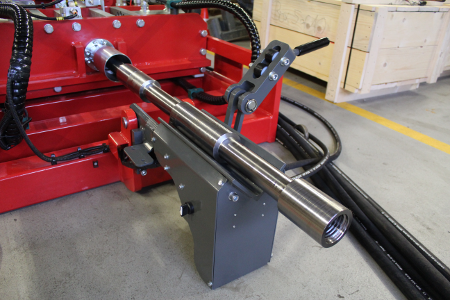

Gestängeschraubassistent

    Beim Einschub und Einzug werden die Gestänge vollautomatisch zusammengeschraubt. Als Schraubhilfe dient ein Hebelsystem mit Gegendruckrollen. Dies erleichtert die Bedienung erheblich.

Gestängeschraubassistent
Gestängeschraubassistent

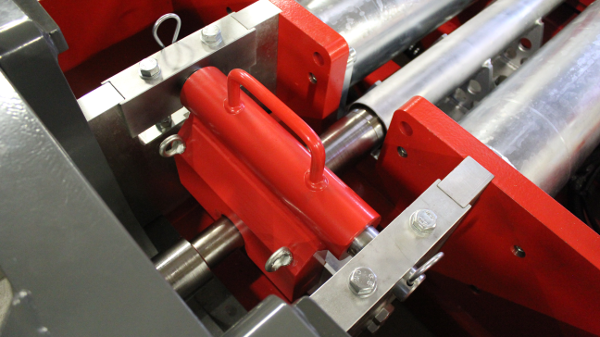

Klinkensystem

    Die vordere Klemmeinheit besteht aus einem mechanischen Klinkensystem. Dieses verhindert das Zurückfallen der Gestänge bei geöffneter Klemme.

Klinkensystem
Klinkensystem

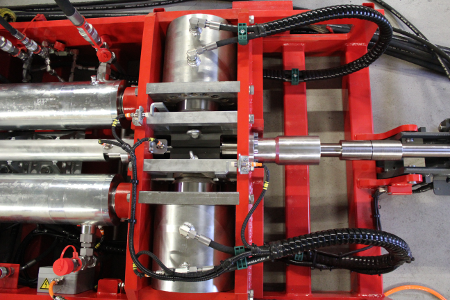

Hauptklemme

    Die hintere Hauptklemme besteht aus zwei hydraulischen Klemmbacken. Diese garantieren den zuverlässigen Kontakt zum Gestänge.

Hauptklemme
Hauptklemme

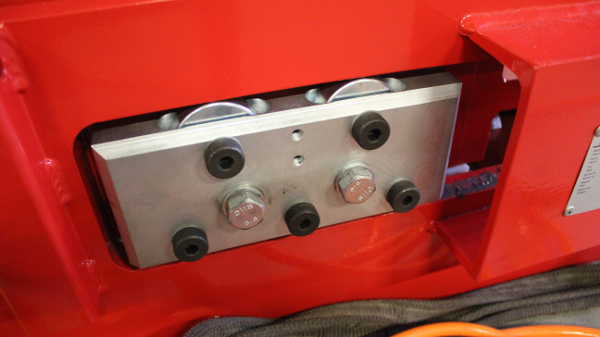

Rollenführung

    Die Klemmeinheit rollt beim Bersten schonend entlang der Lafette. Die Rollen sind leicht austauschbar und servicefreundlich.

Rollenführung
Rollenführung

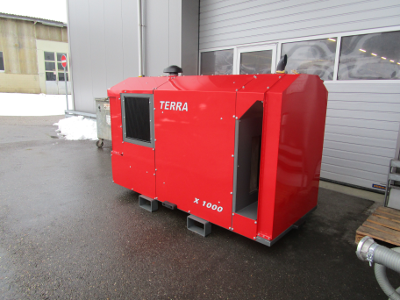

Aggregat

    Der X 1000 wird durch einen leistungsstarken JOHN DEERE Motor mit 142 PS Leistung angetrieben. Es besitzt zwei unabhängige Kreisläufe.

    Der erste Kreislauf dient für den Vorschub, der zweite Kreislauf für das Klemmen, den Eilgang, sowie den Schraubassistenten.

    Das Aggregat kann mit dem Stapler oder an den vier Anschlagpunkten angehoben werden.

    Grosser Ölkühler mit 32 kW Kühlkapazität.

Aggregat
Aggregat

Einsatzdiagramm

    Technisches Diagramm



Technische Daten

Technische Daten

Die Bohrachse liegt nur 0.3 m über dem Boden.

Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
Zugkraft
100 tons (1000 kN)
220.000 lbs / 110 US tons
Einzugslänge*
250 m
800 ft
Antriebsleistung
142 PS (104 kW)
142 HP (104 kW)
Betriebsdruck
250 bar
3.600 psi
Einzugsgeschwindigkeit
96 m/h
315 ft/h
Gestänge, Länge
0.86 m
2.8 ft
Gestänge, Durchmesser
ø 75/51 mm
ø 2.95/2.0"
Gestänge, Gewicht
22 kg
48.5 lbs
Dimensionen, L x B x H (Lafette)
2.4 x 1.3 x 0.6 m
7.9 x 4.3 x 2.0 ft
Dimensionen L x B x H (Frontplatte)
0.25 x 1.30 x 0.95 m
0.8 x 4.3 x 3.1 ft
Dimensionen L x B x H (Frontbox)
1.7 x 1.2 x 0.9 m
5.6 x 4.0 x 3.1 ft
Dimensionen (Aggregat)
2.6 x 1.2 x 1.8 m
8.6 x 4.0 x 6.0 ft
Gewicht (Lafette)
2125 kg
4'675 lbs
Gewicht (Frontplatte)
660 kg
1450 lbs
Gewicht (Frontbox)
370 kg
815 lbs
Gewicht (Aggregat)
1850 kg
4100 lbs

Ihre Vorteile

Leistungsstarke Berstanlage:

100 Tonnen Zugkraft

Spezialwerkzeuge:

für Kunststoff-, Blei- und Stahlrohre

Neue HDPE-Rohre:

Ideal um neue HDPE-Rohre einzuziehen.

Sicherheitsfaktor:

Gestänge mit Sicherheitsfaktor S=1.5
