TERRA HYDROCRACK HC 600

Gestängeberster 60 to

		berster TERRA Hydrocrack HC 600 C+ für Berstlining

60 Tonnen volle Kraft

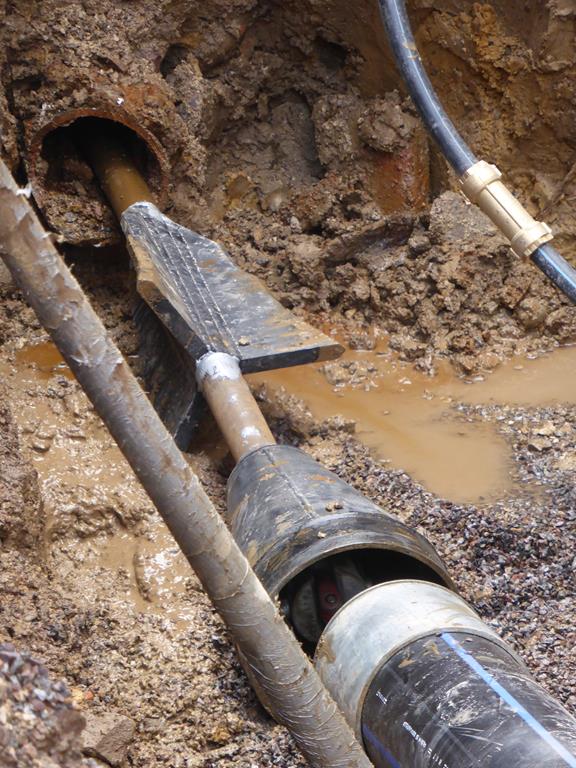

    Der TERRA-HYDROCRACK HC 600 ist einer der leistungsstärksten Gestängeberster zur Erneuerung von Rohrleitungen Ø 50 - 350 mm aus Guss, Stahl, Steinzeug oder PE/PVC. Mit einer maximalen Zugkraft von 60 to bei 235 bar können so Neurohre bis ø 350 mm über Längen bis 150 m erneuert werden. Die Einzugsgeschwindigkeit liegt bei leistungsstarken 225 m/h. Angetrieben wird er durch einen 49 PS starken PERKINS Dieselmotor.

60 Tonnen volle Kraft
60 Tonnen volle Kraft

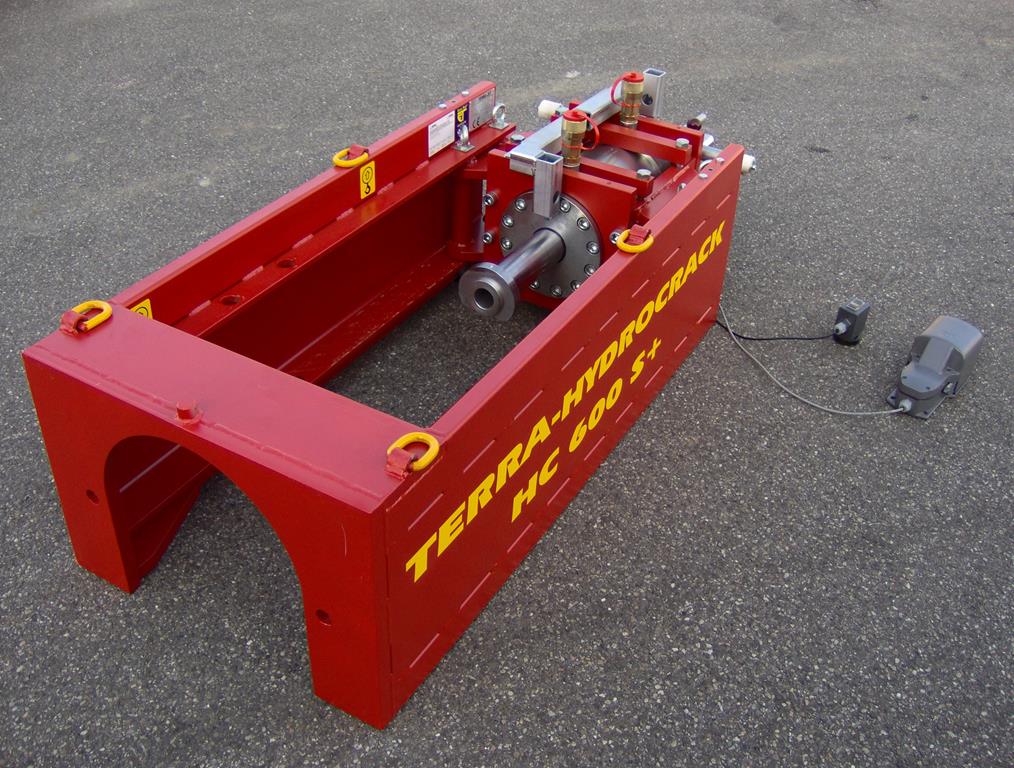

Als Kurz- oder Komfortversion erhältlich

    Der Gestängeberster ist als Kurz- oder als Komfortversion erhältlich. Die Kurzversion ist mit seinen 720 kg im Vergleich zur Komfortversion (1‘470 kg) deutlich leichter, bietet dennoch dieselbe Kraft und Leistung. In der Komfortversion kann der Bedienungsmann während aller Arbeiten bequem sitzen. Er sitzt geschützt innerhalb eines Verbaurahmens, der gleichzeitig als Grubenverbau dient. Gestänge können einfach ohne grosses Handling aus dem Magazin unterhalb des Arbeitssitzes entnommen und eingesetzt werden.

Als Kurz- oder Komfortversion erhältlich
Als Kurz- oder Komfortversion erhältlich

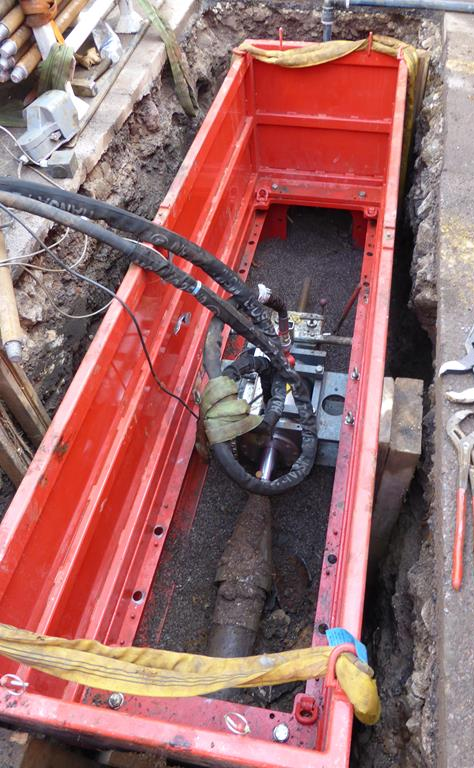

Rohreinzug bis in die Grube

    Der nach hinten versetzbare Hydraulikzylinder erlaubt es, die Neurohre bis in die Maschine und die Arbeitsgrube einzuziehen (patentiert). Der Berster muss dazu nicht nach hinten versetzt werden.

Rohreinzug bis in die Grube
Rohreinzug bis in die Grube

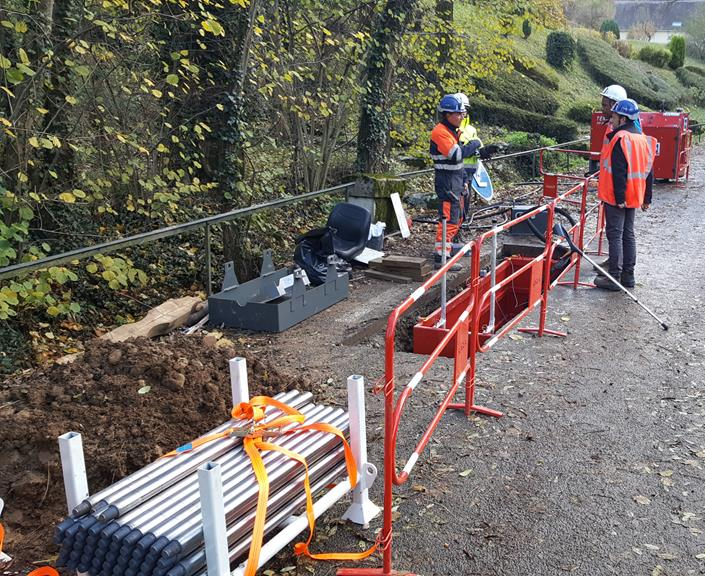

Hochwertige Gestänge

    Die hochwertigen Gestänge folgen mühelos dem Verlauf des Altrohrs mit einem minimalen Kurvenradius von 17 m.

Hochwertige Gestänge
Hochwertige Gestänge

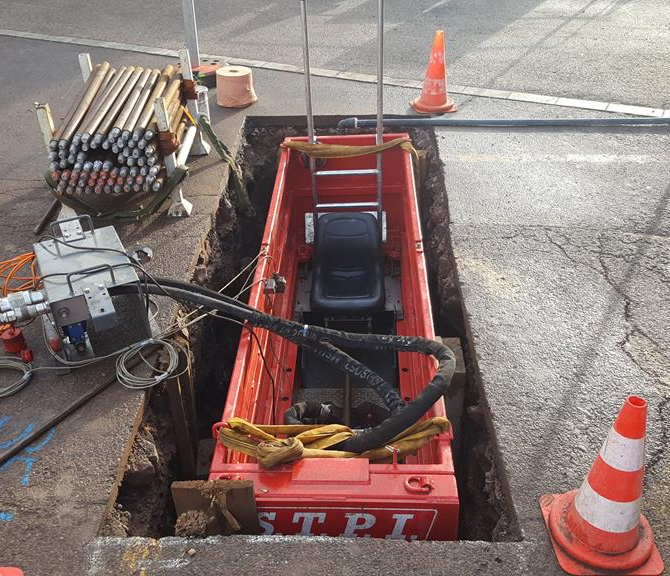

Abnehmbarer Verbaurahmen

    Der abnehmbare Verbaurahmen bei der Komfortversion dient zugleich als Grubenverbau. Er gewährleistet einen sofortigen Einsatz des Gerätes entsprechend den UVV ohne zusätzliche Verbauarbeiten. Dies spart Zeit und Geld.

Abnehmbarer Verbaurahmen
Abnehmbarer Verbaurahmen

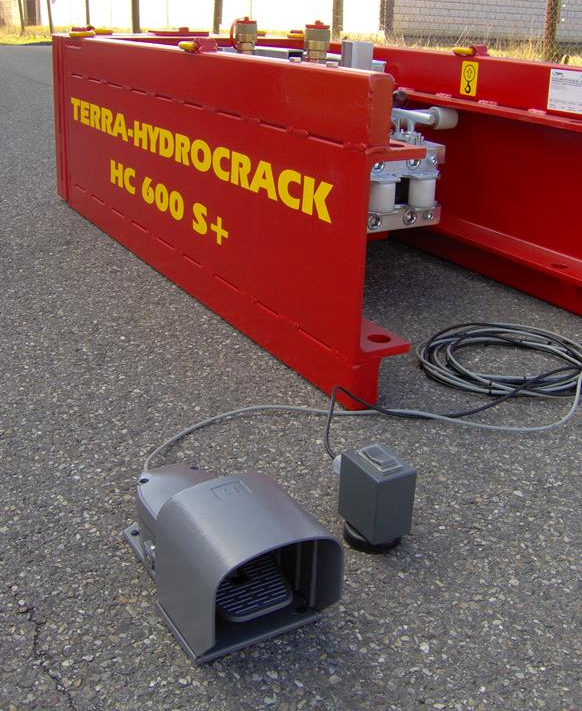

Fussautomatik AMF

    Die Fussautomatik AFC für die Ein-Mann-Bedienung erleichtert das Einziehen für den Bedienungsmann erheblich. Mit der Kabel-Fernsteuerung kann zudem der Hydraulikdruck stufenlosen geregelt werden.

Fussautomatik AMF
Fussautomatik AMF

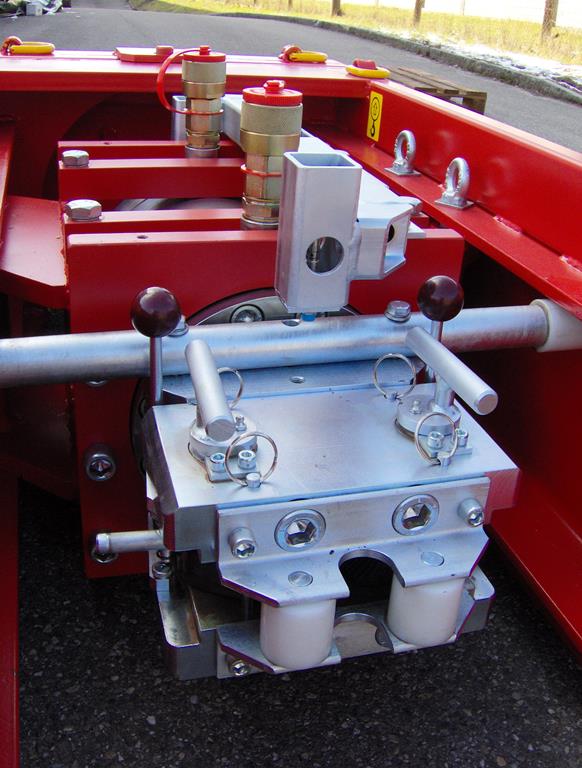

Automatische Klemmvorrichtung

    Die Gestänge werden schnell und zuverlässig mit der automatischen Klemmvorrichtung gehalten. Die Richtung kann mühelos geändert werden.

Automatische Klemmvorrichtung
Automatische Klemmvorrichtung


Perkins Dieselaggregat

    Der HC 600 ist mit einem 49 PS starken PERKINS Dieselmotor ausgestattet. Die Motordrehzahl ist stufenlos zwischen Leerlauf und Vollgas verstellbar. Das Aggregat kann mit dem Stapler oder an den vier Anschlagpunkten angehoben werden. Hydraulikdruck und Hydraulikvolumen werden automatisch dem momentanen Leistungsbedarf und der Maximalleistung des Dieselmotors angepasst.

Perkins Dieselaggregat
Perkins Dieselaggregat


Einsatzdiagramm

    Technisches Diagramm




Technische Daten

Technische Daten

Die Bohrachse liegt nur 0.3 m über dem Boden.

Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
Zugkraft
60 tons (600 kN)
132.000 lbs/ 66 US tons
Antriebsleistung
49 PS (36 kW)
49 HP (36 kW)
Betriebsdruck
235 bar
3.400 psi
Einzugsgeschwindigkeit
225 m/h
750 ft/h
Gestänge, Länge
1.0 m
3.3 ft
Gestänge, Durchmesser
ø 47 mm
ø 1.85"
Gestänge, Gewicht
13 kg
28.6 lbs
Dimensionen (Aggregat)
1.8 x 0.8 x 1.45 m
0.55 x 0.25 x 0.43 ft
Dimensionen, L x B x H (Lafette)
3.1 x 0.80 x 1.25 m (with trench box)
9.9 x 2.6 x 4.1 ft (with trench box)
Einzugslänge*
150 m
500 ft
Gewicht (Aggregat)
860 kg
1.890 lbs
Gewicht (Lafette)
1'470 kg
3.250 lbs
