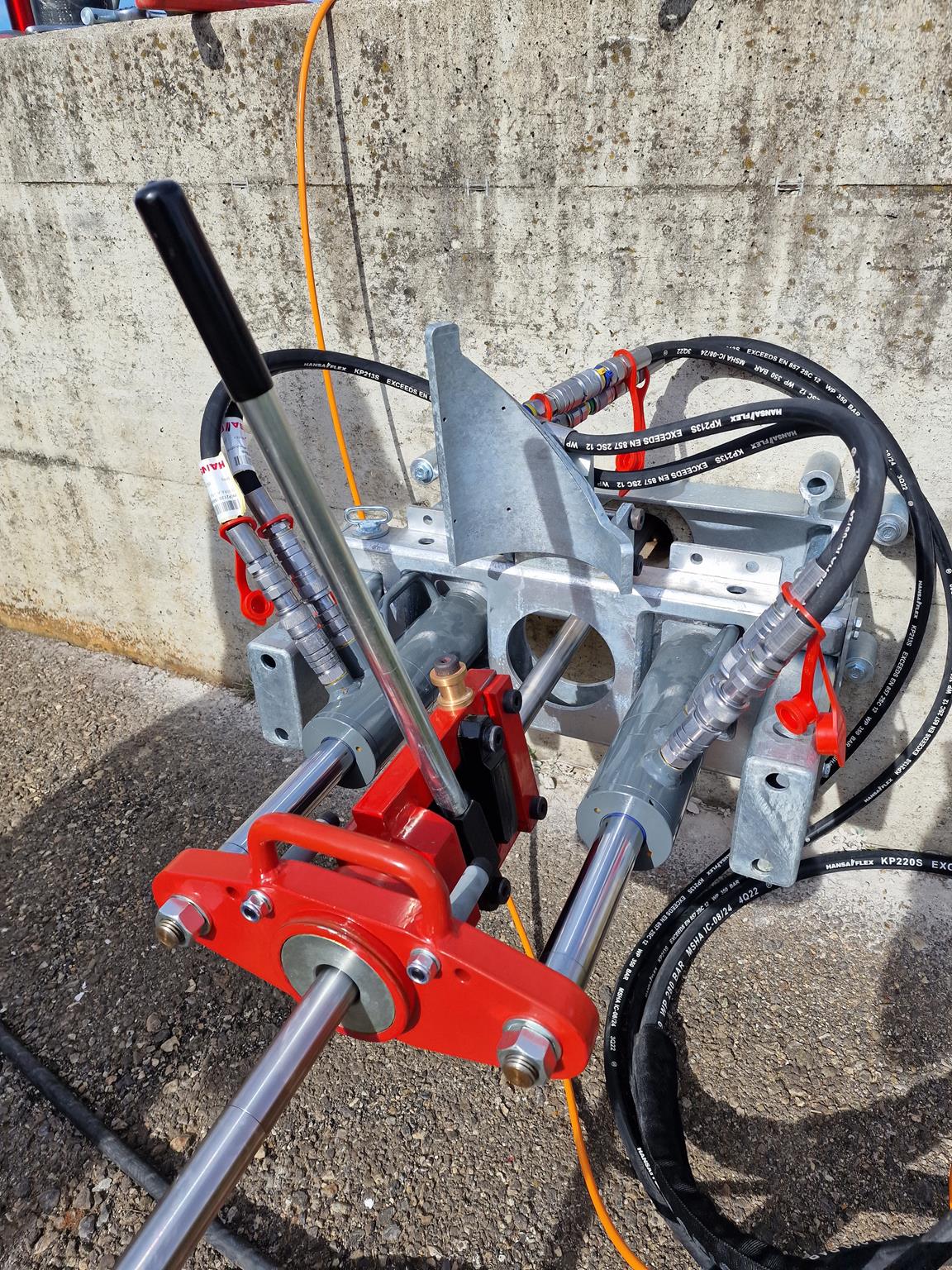

TERRA-JACK 200

Richtpressanlage mit 20 t Zugkraft

Gesteuerte Hausanschlüsse bis 160 mm

    Der TERRA-JACK 200 ist die ideale Maschine für kürzere, gesteuerte Unterquerungen in verdrängbaren Böden mit anschliessendem Rohreinzug. Insbesondere bei begrenzten Platzverhältnissen erweisen sich die geringe Baugrösse, die einfache und schnelle Zerlegbarkeit in leicht transportierbare Komponenten sowie die Einsetzbarkeit von Kellern oder Baugruben aus als besonders effizient.

    Als typische Einsteigermaschine für gesteuerte Pressungen im grabenlosen Leitungsbau lässt sich die Richtpressanlage TERRA-JACK 200 bereits nach einer kurzen Einlernzeit vielseitig und erfolgreich einsetzen. Sie verfügt über eine Presskraft von 140 kN (14 t) und eine Zugkraft von 200 kN (20 t).

    Seine typische Anwendung findet der TERRA-JACK 200 in den Bereichen Hausanschlüsse, Strassen- oder Gartenunterquerungen, wobei Presslängen von 30 m und mehr möglich sind. Mithilfe eines hinter der Pressspitze positionierten, ortbaren Senders erfolgt die gesteuerte Pilotpressung, wobei der minimale Radius der Pressstangen 25 m beträgt. Der Presskanal wird anschliessend bis zu einem maximalen Durchmesser von 220 mm aufgeweitet und das neue Kunststoffrohr eingezogen.

    Angetrieben wird die Maschine über eine Hydraulikstation oder einen Minibagger.

Gesteuerte Hausanschlüsse bis 160 mm
Gesteuerte Hausanschlüsse bis 160 mm

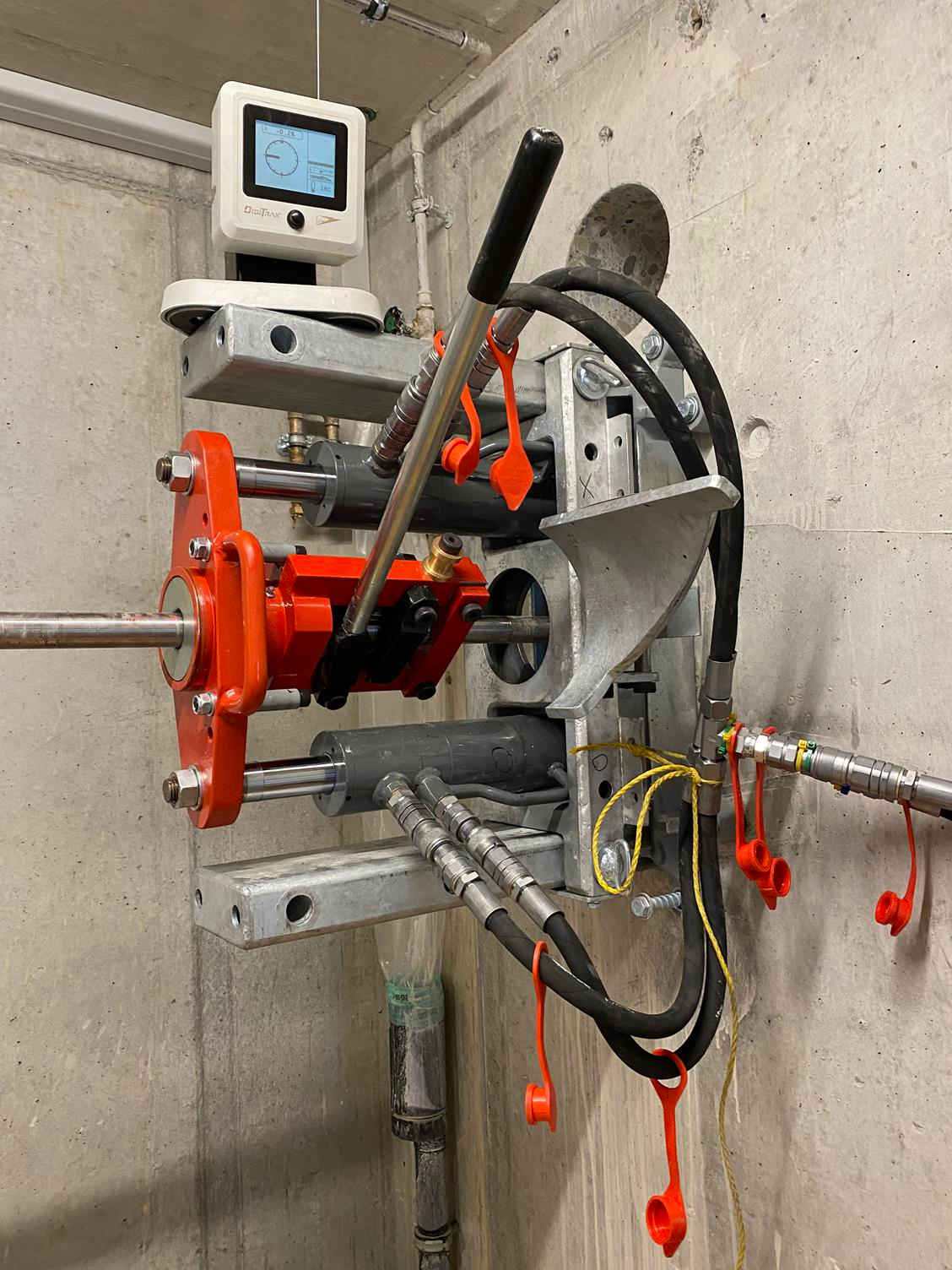

Kellereinsatz - einfache Installation

    Der TERRA-JACK 200 ist aufgrund seiner Zerlegbarkeit und der hohen Zugkraft von 200 kN (20 t) die ideale Maschine, um aus dem Keller oder der Baugrube heraus Konststoffrohre mit Durchmessern bis zu 160 mm zu verlegen. TERRA bietet dazu diverses Start- und Sicherheitszubehör an.

    Der TERRA-JACK 200 kann einfach und rasch in wenige Komponenten zerlegt und wieder zusammengebaut werden. Die 4 Hauptkomponenten (Frontplatte, zwei Hydraulikzylinder, Klemmeinheit) wiegen dabei einzeln max. 24 kg. Zur optimalen Positionierung der Hydraulikschläuche lassen sich die Hydraulikzylinder um 120° drehen. Die Montage des Wandflanschs mit einer Öffnungsweite von 170 mm erfolgt je nach Platzverhältnissen meist horizontal oder vertikal.

    Der Wandflansch verfügt über mehrere Positionen zur Fixierung des TERRA-JACK 200. Für den Pressvorgang dient die vorderste, für den Einziehvorgang die hinterste Position. Somit können sämtliche Werkzeuge inkl. Ziehkopf und Rohr in den Keller gezogen werden. Eine Montageschablone zur Markierung der Bohrlochpositionen und spezielle Betonschrauben beschleunigen die Wandflanschmontage.

Kellereinsatz - einfache Installation
Kellereinsatz - einfache Installation

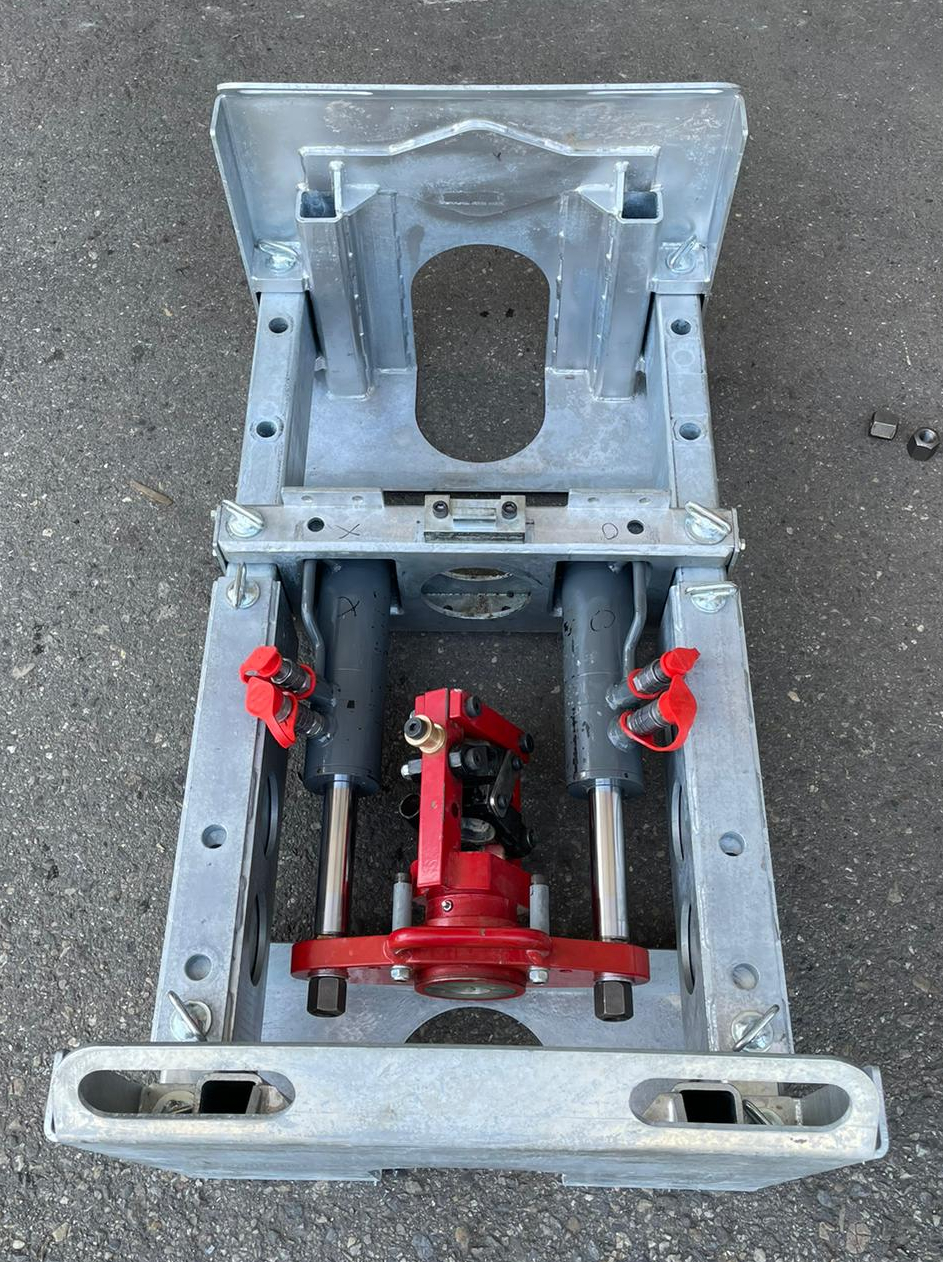

Grubenverbau

    Bei Anwendung des TERRA-JACK 200 in der Baugrube sorgt der zerlegbare Grubenverbau für eine flächige Verteilung der Press- und Zugkräfte.

Grubenverbau
Grubenverbau

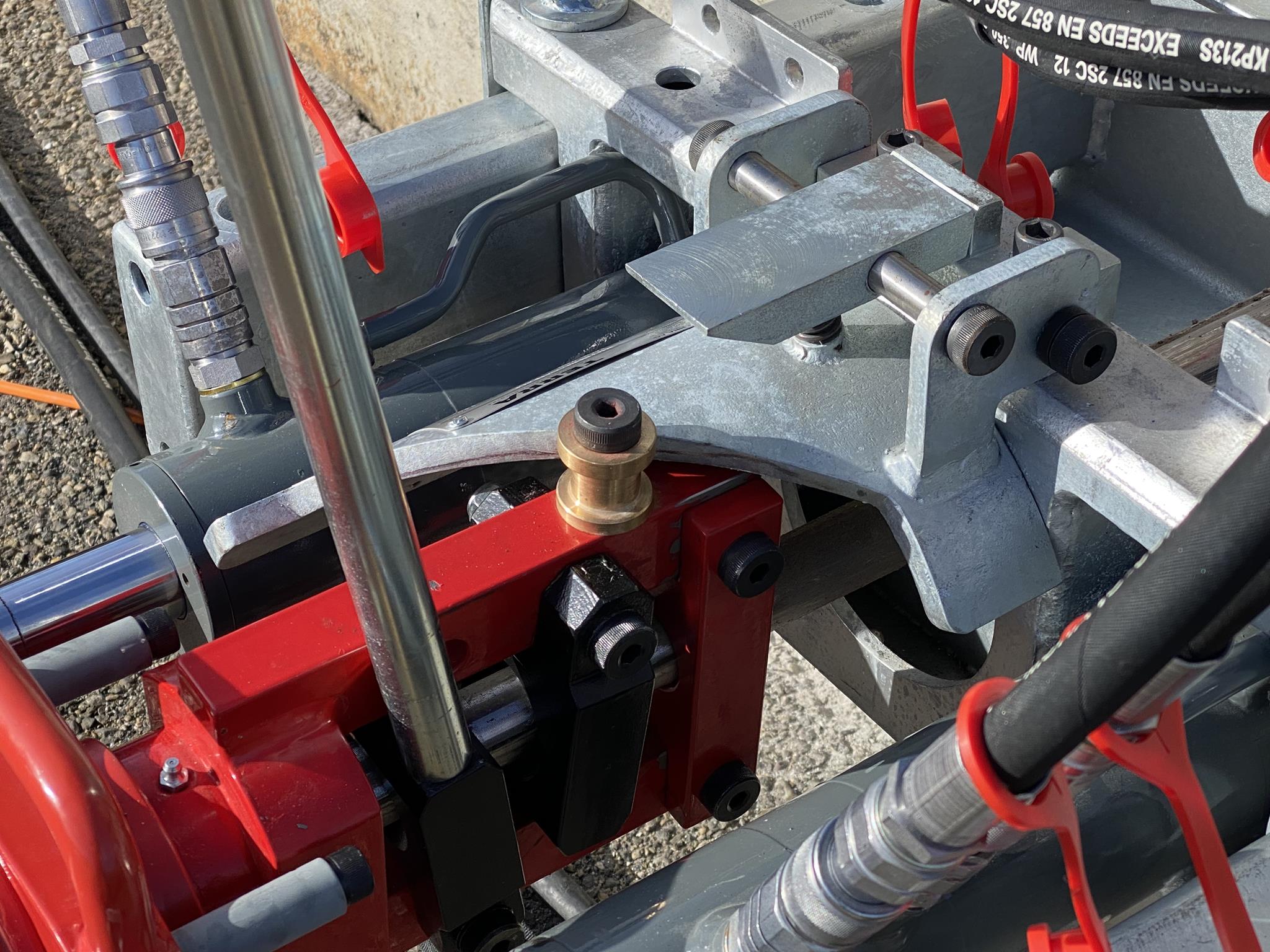

Steuerautomat

    Ein patentierter Steuerautomat vereinfacht in weichem Untergrund den Geradeauslauf: Die Klemmeinheit wird während des Pressens automatisch gedreht, wodurch das Drehen des Gestänges mittels Steuerhebel per Hand entfällt.

Steuerautomat
Steuerautomat

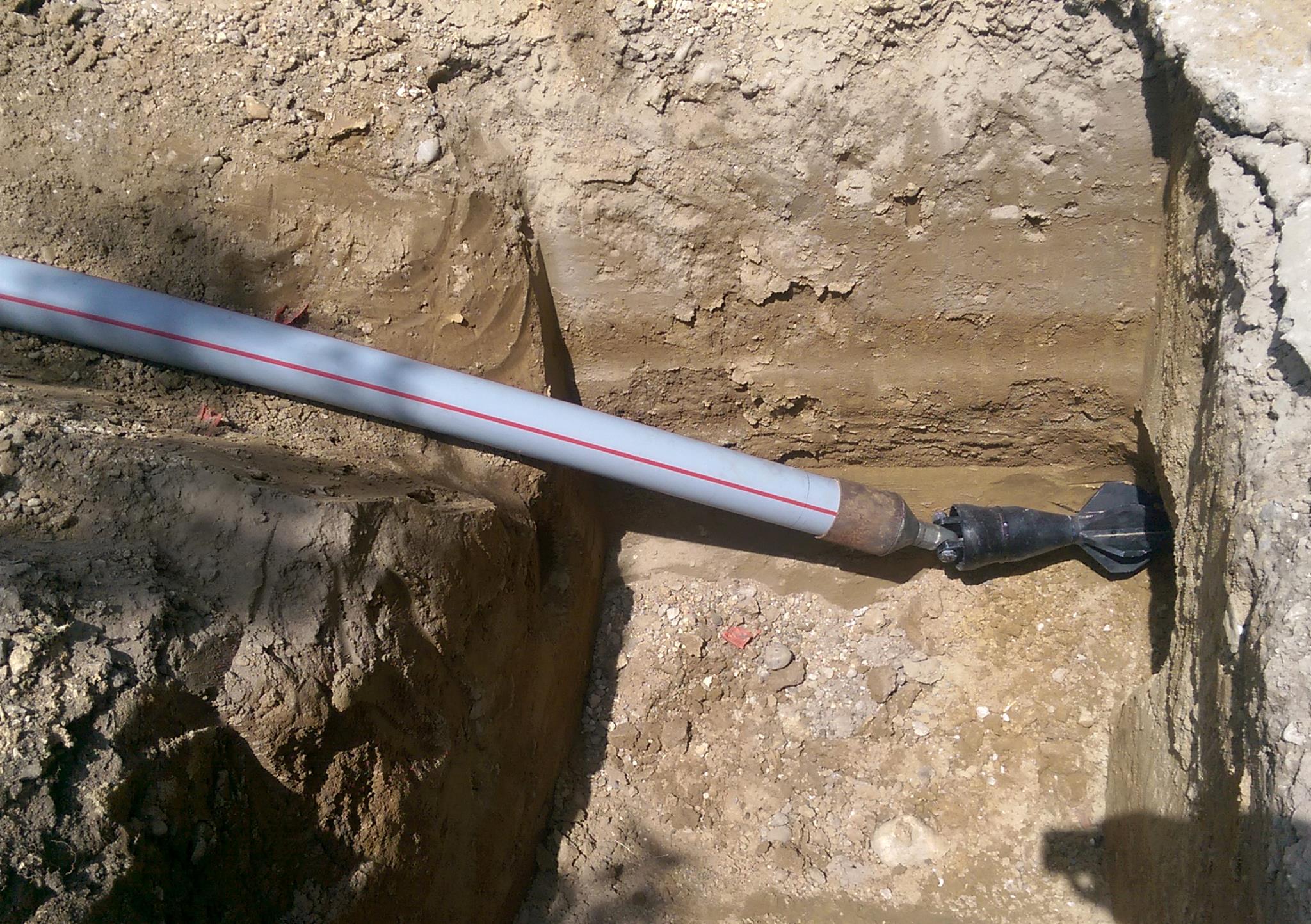

Aufweitung bis 220 mm

    Nach erfolgter Pilotpressung werden Pressspitze und Sondengehäuse demontiert und durch einen Aufweitkonus ersetzt. Dieser weitet beim Einziehen des Gestänges den Presskanal auf und schützt den Ziehkopf mit darin befestigtem Kunststoffrohr vor nachfallendem Bodenmaterial. Je nach Untergrund können Aufweitkonen bis zu ø 220 mm eingesetzt und Kunststoffrohre mit Aussendurchmessern bis 160 mm eingezogen werden.
    Aufweitsterne dienen der linienförmigen Vorschwächung und Auflockerung des Untergrunds. Sie erleichtern dadurch den Rohreinzug und werden vor den Aufweitkonen montiert.

Aufweitung bis 220 mm
Aufweitung bis 220 mm

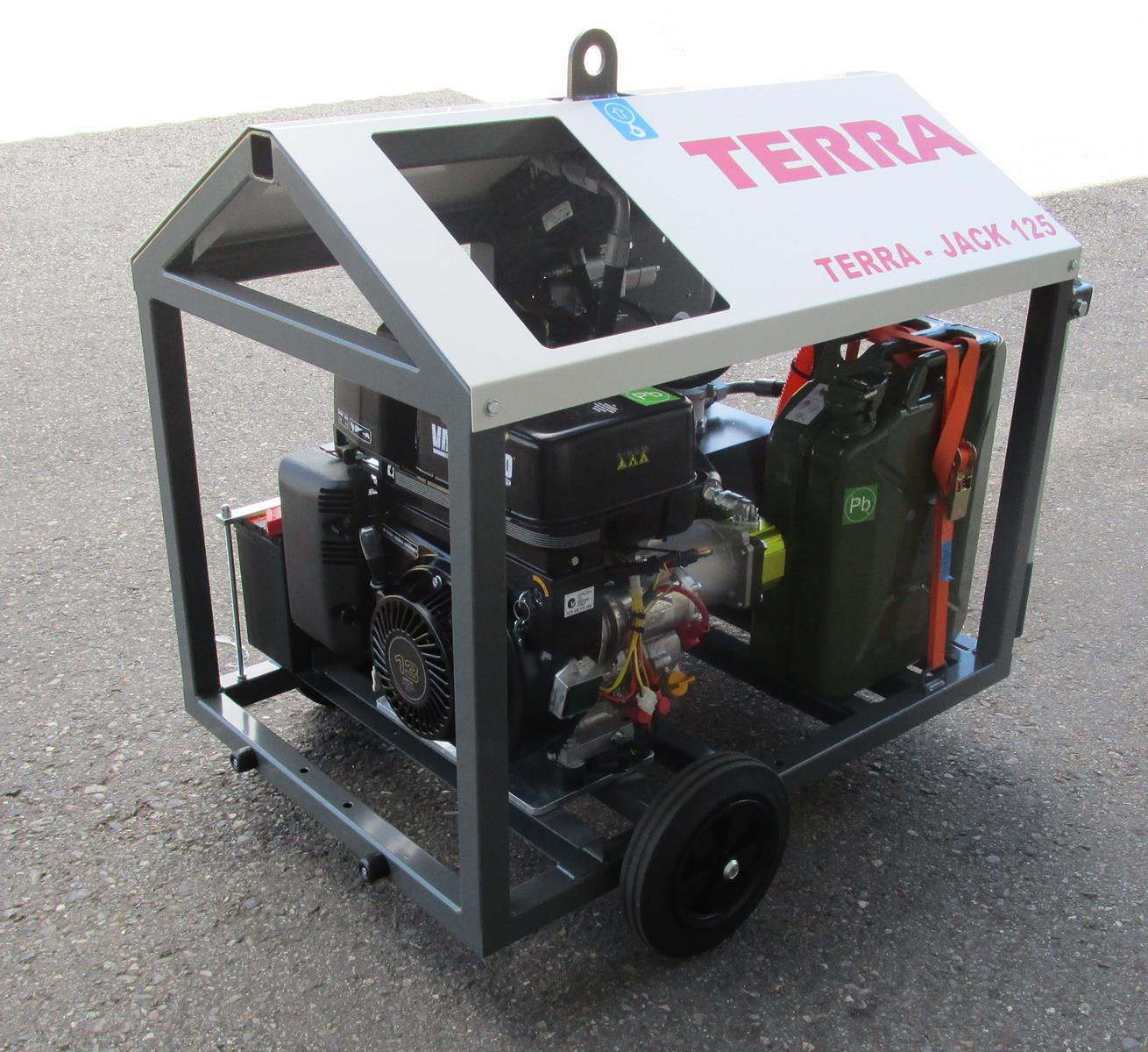

Antriebsaggregat mit 23 PS Leistung

    Die Richtpressanlage JACK 200 wird mit dem Rato‐Aggregat betrieben. Der robuste Benzinmotor mit 23 PS treibt die Hydraulikölpumpe mit 40 l/min bei 235 bar an. Alternativ kann die Maschine auch mit einem Mini‐Bagger betrieben werden.

Antriebsaggregat mit 23 PS Leistung
Antriebsaggregat mit 23 PS Leistung

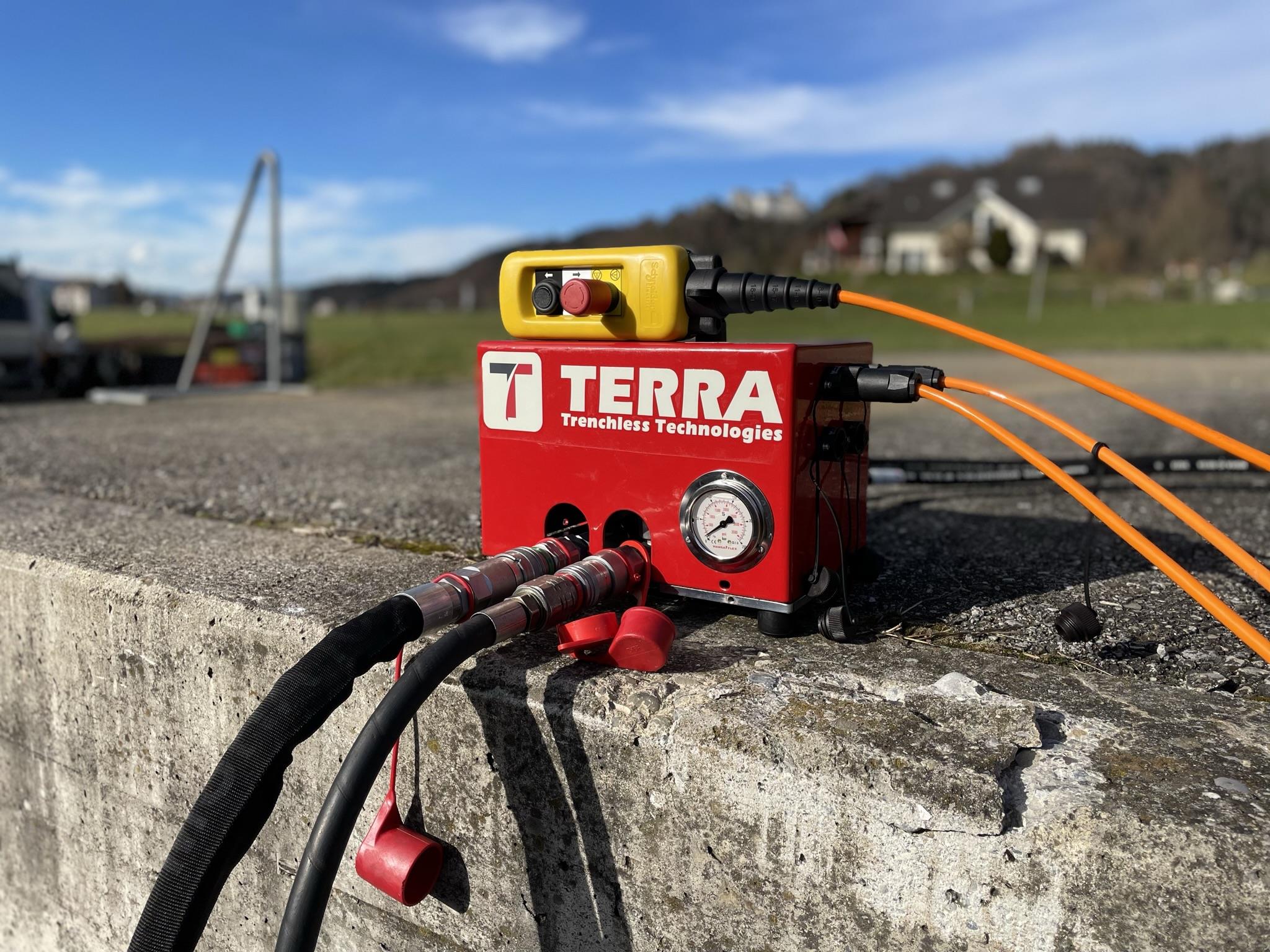

Steuereinheit

    Die Steuereinheit steuert die Hydraulikzylinder an. Sie befindet sich zwischen dem Hydraulikaggregat und dem TERRA-JACK 200. Sie ist kompakt gebaut und lässt sich einfach auf der Baustelle transportieren.

Steuereinheit
Steuereinheit




Technische Daten

Technische Daten

*   Diese Angaben sind untergrundabhängig. Nur in gut verdrängbarem Untergrund.

Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
RICHTPRESSEINHEIT
Presskraft
140 kN (14 t)
31,000 lbs
Zugkraft
200 kN (20 t)
45,000 lbs
Pilotpressung, Durchmesser
45 mm
2"
Aufweitdurchmesser, max.
160 mm
6.5"
Presslänge, max.
30 m
100 ft
Pressstange, Länge
0.5 / 1.0 m
1.5 ft / 3.0 ft
Pressstange, Durchmesser
ø 33 mm
1.5"
Pressstange, Verlegeradius
25 m
80 ft
Dimensionen Lx B x H (ohne Rahmen)
0.45 x 0.65 x 0.30 m
17 x 25 x 12"
Gewicht, komplett
90 kg
200 lbs
Gewicht, Einzelteile (Frontplatte, Hydraulikzylinder, Klemmeinheit)
24 kg
50 lbs
ANTRIEBSAGGREGAT
Antriebsleistung (Benzin)
23 PS (17 kW)
23 HP
Hydrauliköl
40 l/min bei 235 bar
10 gpm @ 3,400 psi
Betriebsspannung
12 V, 5 A
12 V, 5 A
Benzintank
4.5 l
1.5 gal
Reservetank
20 l
5.5 gal
Hydrauliköltank
25 l
6.5 gal
Dimensionen Aggregat L x B x H
1.00 x 0.85 x 1.00 m
3.0 x 2.5 x 3.0 ft
Gewicht (ohne Betriebsstoffe)
195 kg
430 lbs
Gewicht (mit Betriebsstoffen)
240 kg
530 lbs
