Erdraketen (Kurzversion)

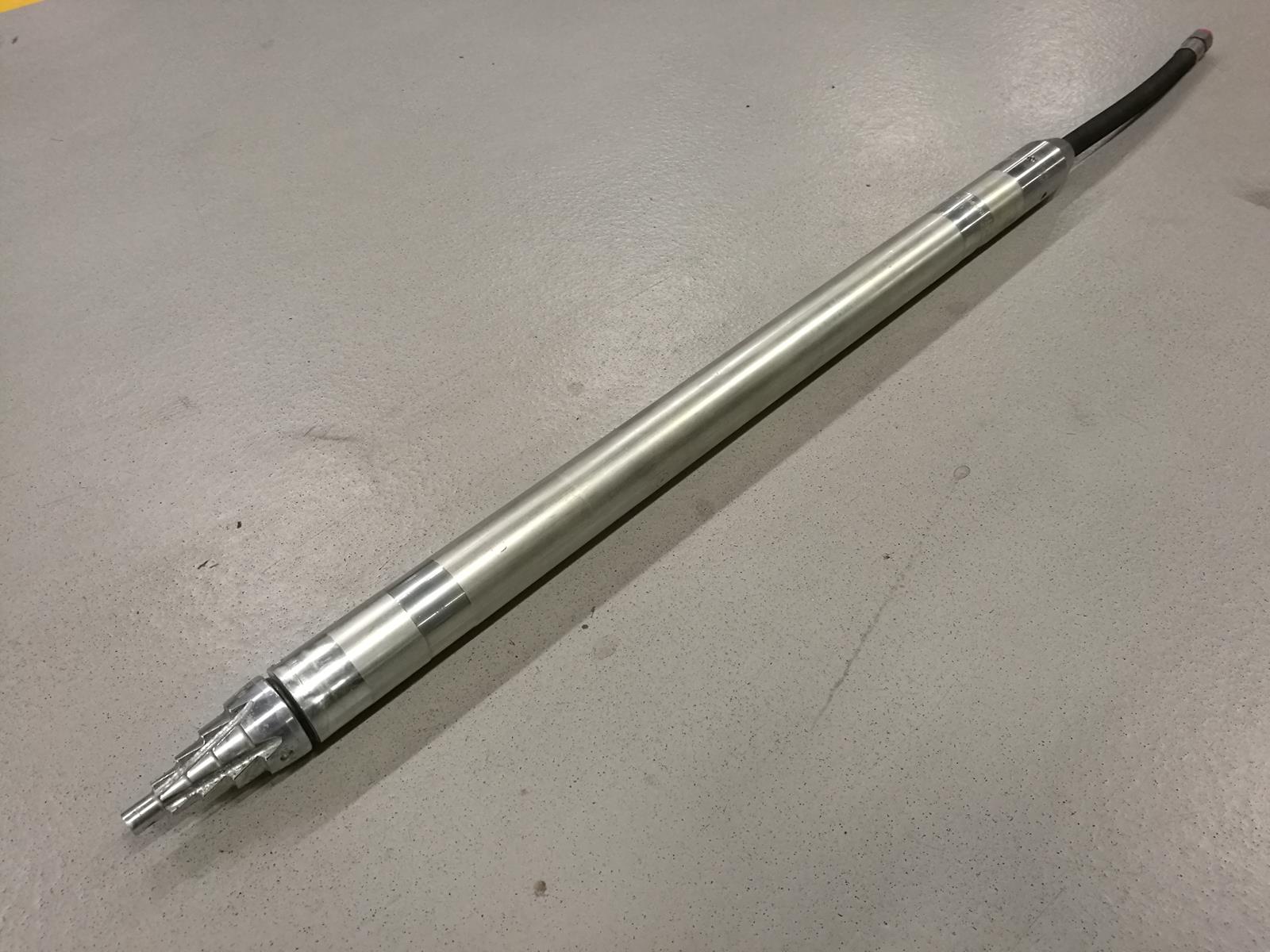

Mini Erdraketen (ø 55 - 105 mm)

Mini-Erdraketen - kurze und kompakte Kraftpakete

    Sie sind bis zu 88 cm kurz und können in kleinsten Startgruben eingesetzt werden. Sehr handlich und schnell für Bohrungen bis zu 10 m Länge.

    Ideal für Schächte und beengte Platzverhältnisse.

Mini-Erdraketen - kurze und kompakte Kraftpakete
Mini-Erdraketen - kurze und kompakte Kraftpakete



Technische Daten

TERRA-HAMMER Durchmesser ø mm Baulänge m Gewicht kg Schlagzahl 1/min Luftbedarf m3/min Betriebsdruck bar Aufweithülsen ø mm

T = TERRA-HAMMER mit fest eingeschweisstem Erdverdrängungskopf
TU = TERRA-Universalhammer mit Mutterkopf und wechselbaren Kopfadaptern
TR = TERRA-Ramme für Stahlrohrrammung und Rohrsplittung
S = TERRA-HAMMER Version S, mit Schnellumsteuerung durch ¼ Schlauchdrehung
F = TERRA-HAMMER Version F, mit Fernumsteuerung
F2 = TERRA-HAMMER Version F2, mit Fernumsteuerung, mit innen liegendem Steuerschlauch
S/F = TERRA-HAMMER, sowohl in Version S als auch in Version F lieferbar
K = TERRA-HAMMER Version K, nicht verklebt, kann auf der Baustelle geöffnet werden
SK = TERRA-HAMMER Version S + Version K
KOK-LD = TERRA-HAMMER mit ortbarem KOK-Adapter LD


Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
TU 045 R (mini)
45 mm
1.00 m
9 kg
475 /min
0.6 m3/min
6-7 bar
-
TU 055 R (mini)
55 mm
1.05 m
13 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 068 SK (mini)
68 mm
0.98 m
20 kg
480 /min
1.1 m3/min
6-7 bar
-
TU 080 SK (mini)
80 mm
0.91 m
24 kg
550 /min
1.8 m3/min
6-7 bar
-
TU 090 SK (mini)
90 mm
0.91 m
38 kg
550 /min
1.8 m3/min
6-7 bar
-
T 105 S (mini)
105 mm
1.08 m
44 kg
540 /min
2.4 m3/min
6-7 bar
-

Ihre Vorteile

Kombikopf KOK - Stufen- und Meißelkopf in einem:

Die intelligenteste Kopfform für Erdraketen

Hohlkopfkonstruktion:

Erlaubt 25 % schwerere Schlagkolben

Rücklauf (Version S):

Durch einfache 1/4-Schlauchumdrehung

Rücklauf (Version F):

Einfache Fernumsteuerung am Hebel

3 Jahre Garantie:

auf alle Schlagkolben



  Angebot anfordern

  Webshop:   www.bohrshop.de

  Technische Daten

Anwendungsverfahren

Erdverdrängung mit der Erdrakete

Rohrverlegung mit der Erdrakete

erdrakete mit Aufweitungshülse

Aufweiten mit Aufweitungshülse - ohne Umrüsten

Erdrakete orten im Kopf

Ortbarer Kopf - Erdrakete einfach und sicher orten

Erdrakete als Stahrohrramme - kein Umrüsten nötig

Erdrakte direkt als Stahlrohrramme einsetzen

Erdrakete zum Bersten von alten Rohren und Leitungen einsetzen

Bersten, Aufschneiden und Austreiben von alten Rohren
