Erdrakete TERRA-HAMMER auf der Baustelle
Erdraketen (Langversion)

TERRA Erdraketen (ø 45 - 210 mm)

Die Erdrakete für jeden Tiefbauer

    Die Erdraketen von TERRA sind schnelle und zielgenaue Präzisionsgeräte. Sie sind einfach zu bedienen, rückstossarm und sehr vielseitig einsetzbar. Bei den TU-Modellen ist die Ortung direkt im Kopf möglich. Aufweitungshülsen und Rammadapter können ohne Umrüstung eingesetzt werden. Die jahrzehntelange Erfahrung der Schweizer Ingenieure im Erdraketenbau ermöglicht eine langjährige Garantie auf alle Schlagkolben. Die Erdrakete arbeitet auf dem Verdrängungsweg. Sie wird zur unterirdischen Verlegung von Rohren und Leitungen eingesetzt. Ein dankbares Arbeitsgerät für jeden Tiefbauer.

Die Erdrakete für jeden Tiefbauer
Die Erdrakete für jeden Tiefbauer

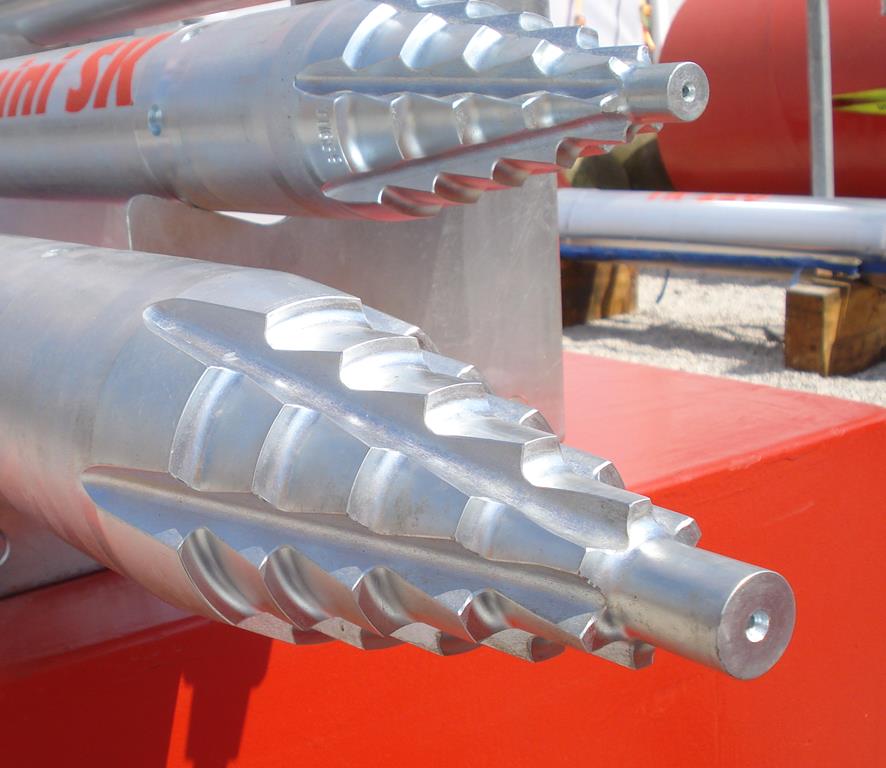

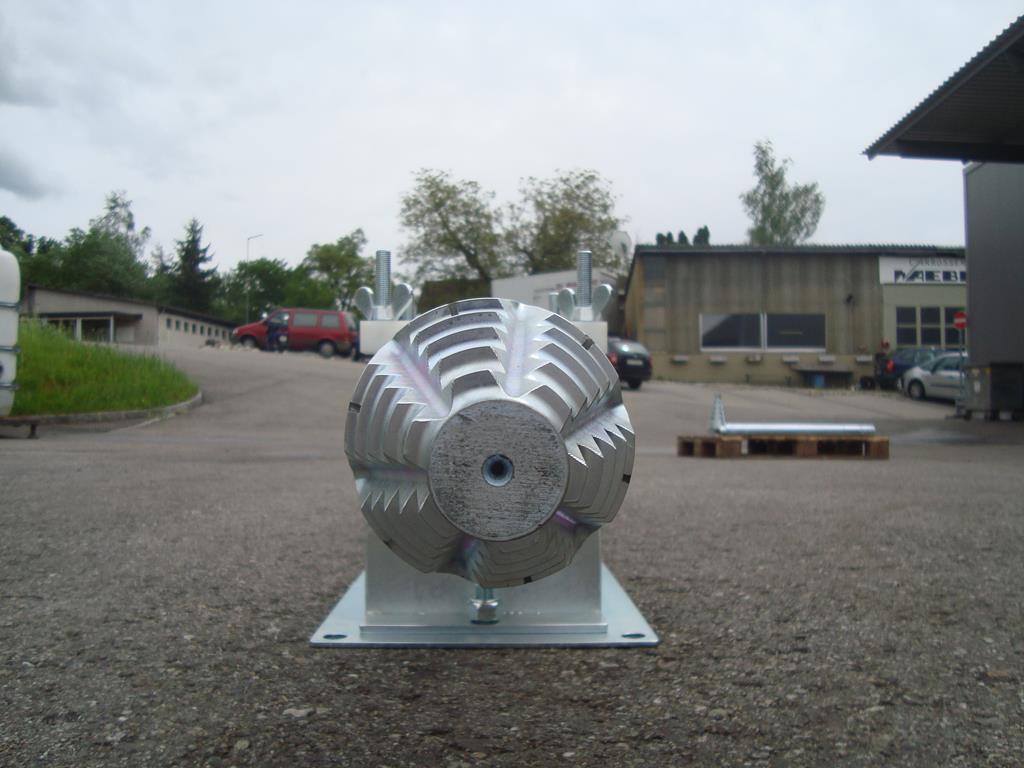

Kombikopf - Schnell, Zielgenau, Ortbar

    Seit vielen Jahren ist der Kombikopf (KOK) die intelligente Kopfform für Erdraketen. Er besteht aus einem universellen Stern- und Spaltmeissel.

    Die Zertrümmerungsstufen pulverisieren Hindernisse im Erdreich, egal ob diese seitlich oder frontal getroffen werden. Dies stellt höchste Zielgenauigkeit sicher.

    Längsrillen führen das Erdreich gut zur Seite ab. Sie machen den Einsatz auch in schwierigsten Böden möglich. Dadurch ist der Kombikopf (KOK) jedem Stufenkopf weit überlegen.

    Die sternförmige Meißelspitze gibt dem Kombikopf (KOK) hervorragende Zertrümmerungs-und Spalteigenschaften. Dies ermöglicht das leichte Überwinden von Spitzenwiderstand und Mantelreibung.

KOK Kopf Erdrakete TERRA-HAMMER, Schlagkopf
KOK Kopf Erdrakete TERRA-HAMMER, Schlagkopf

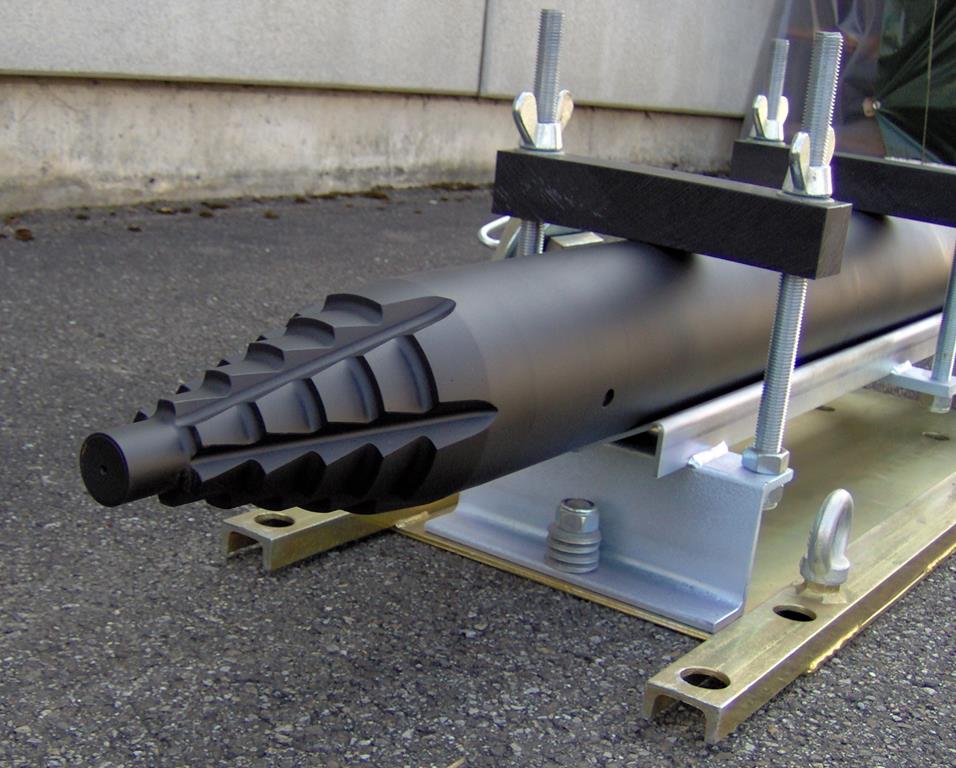

Genial einfacher Aufbau

    Der Aufbau ist sehr servicefreundlich und robust, da er mit 40 % weniger Teilen auskommt. Ausgefeilte Strömungstechnik und Hohlkopftechnik machen ihn extrem schnell und rückstossarm.

Genial einfacher Aufbau
Genial einfacher Aufbau

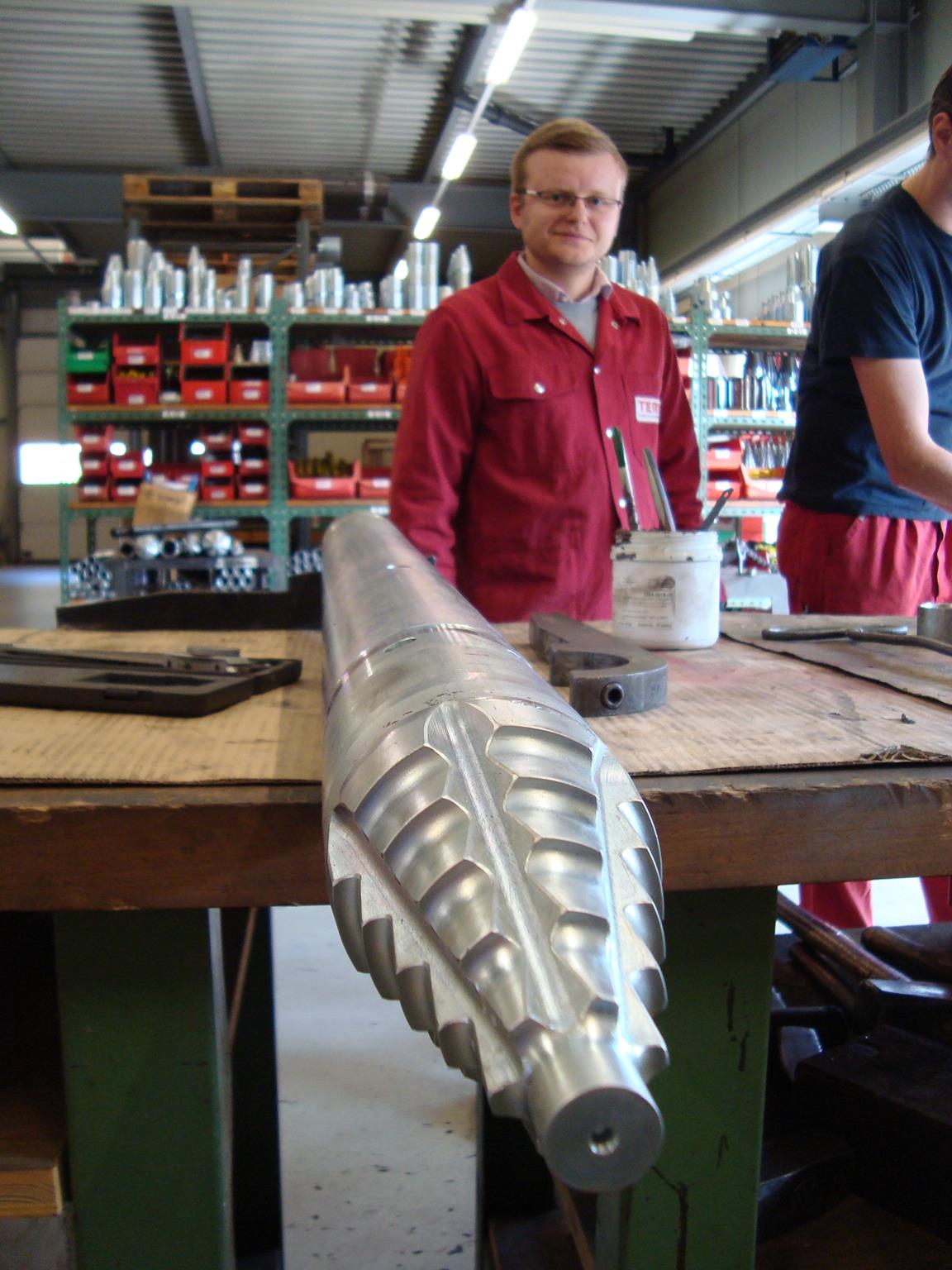

Industrieführende 3 Jahre Garantie auf den Schlagkolben

    Auf alle Schlagkolben gibt TERRA 3 Jahre Garantie.

    Vergleichen Sie die Schlagkolben konkurrierender Erdraketen mit dem TERRA-HAMMER. Sie werden feststellen, dass konkurrierende Erdraketen trotz des längeren Gehäuses einen deutlich kürzeren Schlagkolben aufweise, die häufig noch zweiteilig sind (Bruchgefahr!). Nur durch die Hohlkopfkonstruktion von TERRA sind lange Schlagkolben in kurzen Gehäusen möglich.

    Der TERRA-HAMMER hat 25 % schwerere Schlagkolben als vergleichbare Erdraketen. Dies gibt ihm die hohe Energie. Der Impuls wird dort übertragen, wo er benötigt wird – im Kopf! Dies ist nur durch die ausgeklügelte Hohlkopfkonstruktion möglich. Höchste Vortriebsleistungen sind das Resultat.

Schnittbild: Aufbau der TERRA-HAMMER Erdrakete
Schnittbild: Aufbau der TERRA-HAMMER Erdrakete

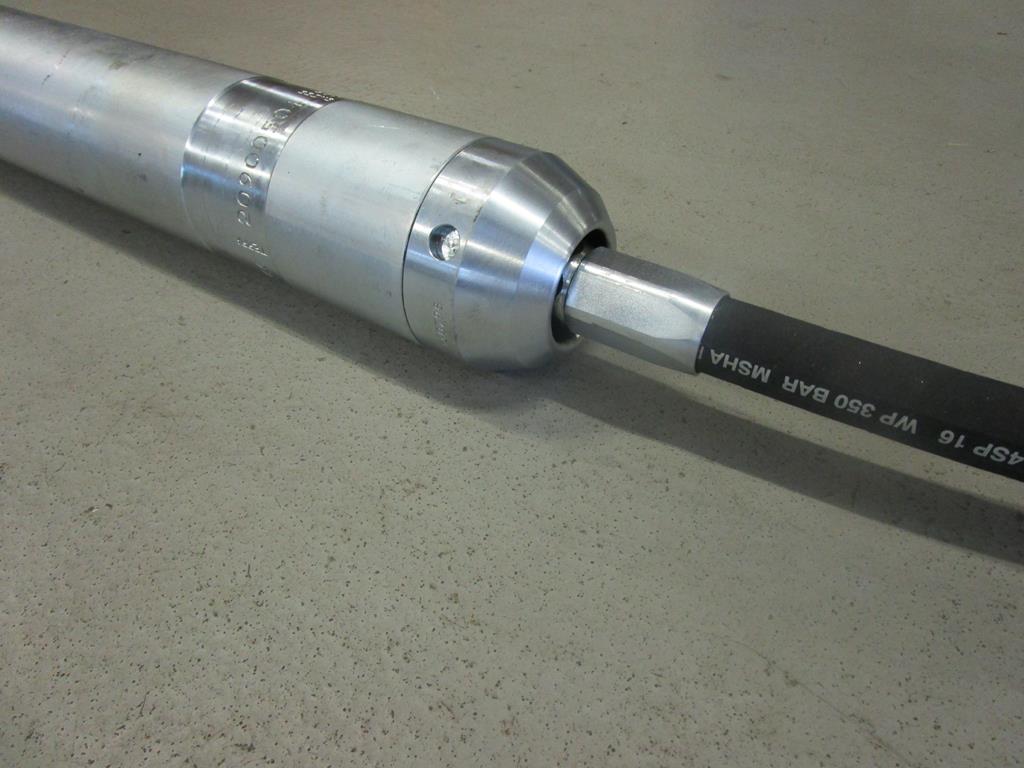

Schlauchumsteuerung (Version S)

    Die Schnellumsteuerung von Vor- auf Rücklauf erfolgt durch eine einfache ¼ - Umdrehung des Druckluftschlauchs. Ein unbeabsichtigtes Umsteuern während des Betriebs wird durch Druckluft verhindert (pneumatische Verriegelung). Größere Modelle ø 105 – 190 mm werden durch Fernumsteuerung umgesteuert (Version F).

Schlauchumsteuerung (Version S)
Schlauchumsteuerung (Version S)

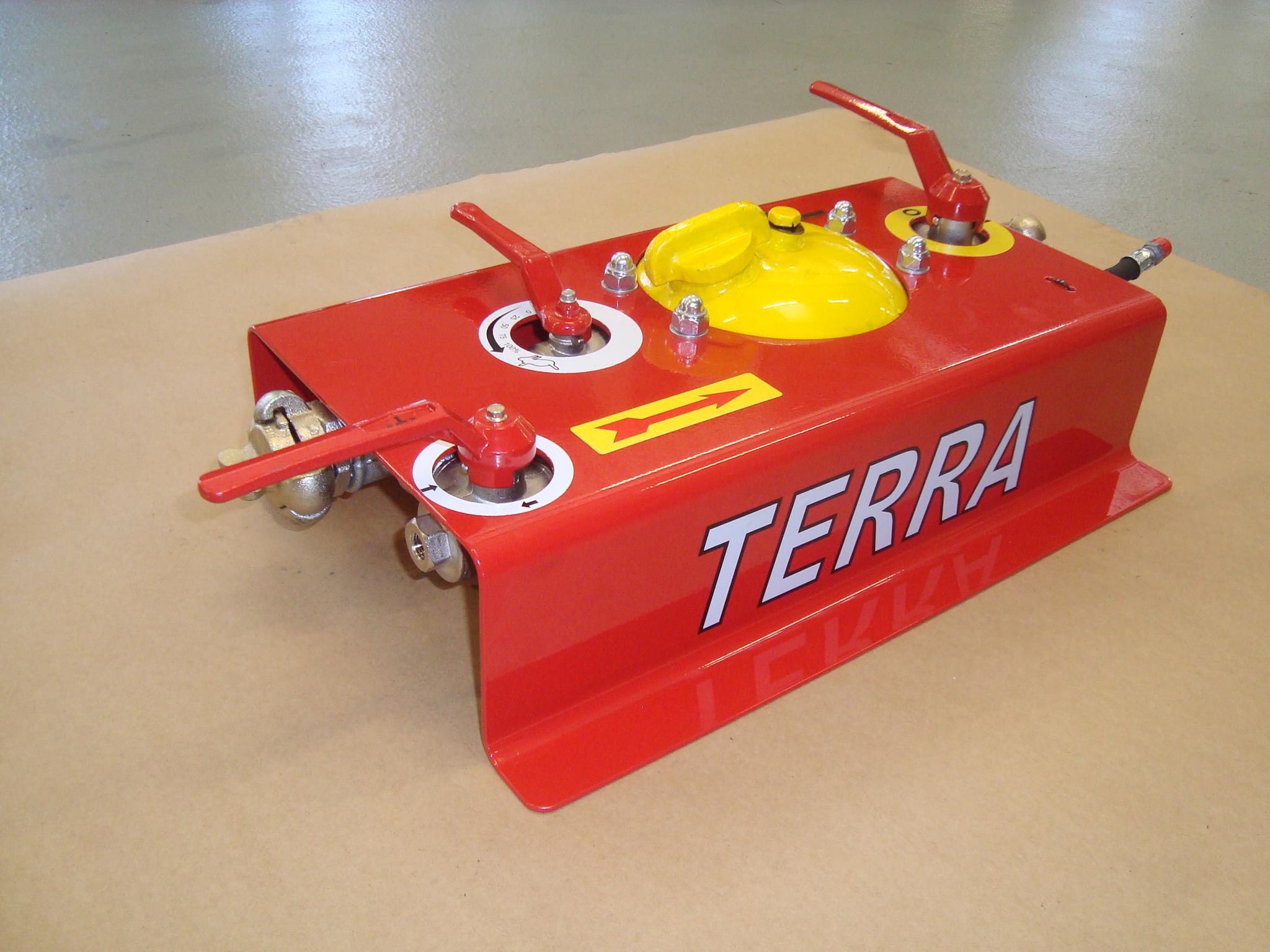

Fernumsteuerung (Version F)

    Bei der Fernumsteuerung lässt sich die Richtung der Erdrakete bequem am Öler ändern. Das Steuerrohr im inneren der Erdrakete wird dabei pneumatisch nach hinten verschoben, so die Richtung der Druckluft geändert wird.

Fernumsteuerung (Version F)
Fernumsteuerung (Version F)



Technische Daten

TERRA-HAMMER Durchmesser ø mm Baulänge m Gewicht kg Schlagzahl 1/min Luftbedarf m3/min Betriebsdruck bar Aufweithülsen ø mm

T = TERRA-HAMMER mit fest eingeschweisstem Erdverdrängungskopf
TU = TERRA-Universalhammer mit Mutterkopf und wechselbaren Kopfadaptern
TR = TERRA-Ramme für Stahlrohrrammung und Rohrsplittung
S = TERRA-HAMMER Version S, mit Schnellumsteuerung durch ¼ Schlauchdrehung
F = TERRA-HAMMER Version F, mit Fernumsteuerung
F2 = TERRA-HAMMER Version F2, mit Fernumsteuerung, mit innen liegendem Steuerschlauch
S/F = TERRA-HAMMER, sowohl in Version S als auch in Version F lieferbar
K = TERRA-HAMMER Version K, nicht verklebt, kann auf der Baustelle geöffnet werden
SK = TERRA-HAMMER Version S + Version K
KOK-LD = TERRA-HAMMER mit ortbarem KOK-Adapter LD


Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
TU 045 R (mini)
45 mm
1.00 m
9 kg
475 /min
0.6 m3/min
6-7 bar
-
TU 055 R (mini)
55 mm
1.05 m
13 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 055 R (ortbar)
55 mm
1.25 m
16 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 068 SK
68 mm
1.31 m
28 kg
420 /min
1.3 m3/min
6-7 bar
85 mm
TU 068 SK (mini)
68 mm
0.98 m
20 kg
480 /min
1.1 m3/min
6-7 bar
-
TU 068 SK (ortbar)
68 mm
1.51 m
33 kg
420 /min
1.3 m3/min
6-7 bar
-
TU 080 SK
80 mm
1.41 m
39 kg
395 /min
1.8 m3/min
6-7 bar
bis 135 mm
TU 080 SK (mini)
80 mm
0.91 m
24 kg
550 /min
1.8 m3/min
6-7 bar
-
TU 080 SK (ortbar)
80 mm
1.51 m
42 kg
395 /min
1.8 m3/min
6-7 bar
-
TU 090 SK
90 mm
1.49 m
51 kg
395 /min
1.8 m3/min
6-7 bar
bis 170 mm
TU 090 SK (mini)
90 mm
0.91 m
38 kg
550 /min
1.8 m3/min
6-7 bar
-
TU 090 SK (ortbar)
90 mm
1.44 m
53 kg
395 /min
1.8 m3/min
6-7 bar
-
T 105 S/F
105 mm
1.40 m
60 kg
360 /min
2.4 m3/min
6-7 bar
bis 200 mm
T 105 S (mini)
105 mm
1.08 m
44 kg
540 /min
2.4 m3/min
6-7 bar
-
TU 105 S/F
105 mm
1.40 m
65 kg
360 /min
2.4 m3/min
6-7 bar
bis 200 mm
TU 105 S/F (ortbar)
105 mm
1.50 m
71 kg
360 /min
2.4 m3/min
6-7 bar
-
T 135 Twin
135 mm
1.70 m
120 kg
350 /min
2.4 m3/min
6-7 bar
bis 275 mm
T 135 Twin (mini)
135 mm
1.15 m
80 kg
520 /min
2.8 m3/min
6-7 bar
-
TU 135 Twin
135 mm
1.70 m
125 kg
350 /min
2.4 m3/min
6-7 bar
bis 275 mm
TU 135 Twin (ortbar)
135 mm
1.80 m
138 kg
350 /min
2.4 m3/min
6-7 bar
-
T 155 F
155 mm
1.84 m
170 kg
285 /min
3.8 m3/min
6-7 bar
bis 245 mm
TU 155 F
155 mm
1.85 m
172 kg
285 /min
3.8 m3/min
6-7 bar
bis 245 mm
TU 155 F (ortbar)
155 mm
1.94 m
182 kg
285 /min
3.8 m3/min
6-7 bar
-
T 190 F
190 mm
1.89 m
258 kg
275 /min
5.0 m3/min
6-7 bar
bis 300 mm
TU 190 F
190 mm
1.90 m
260 kg
275 /min
5.0 m3/min
6-7 bar
bis 300 mm
TU 190 F (ortbar)
190 mm
1.97 m
284 kg
275 /min
5.0 m3/min
6-7 bar
-
T 210 F
210 mm
1.90 m
317 kg
275 /min
5.0 m3/min
6-7 bar
-
TU 210 F
210 mm
191 m
319 kg
275 /min
5.0 m3/min
6-7 bar
-
TU 210 F (ortbar)
210 mm
1.98 m
343 kg
275 /min
5.0 m3/min
6-7 bar
-
TR 200mini
200 mm
0.90 m
112 kg
550 /min
4.0 m3/min
6-7 bar
-
TR 220
220 mm
1.60 m
315 kg
320 /min
7.0 m3/min
6-7 bar
-
TR 360
360 mm
1.75 m
663 kg
280 /min
12 m3/min
6-7 bar
-
TR 565
565 mm
2.30 m
2'535 kg
195 /min
34 m3/min
6-7 bar
-

Ihre Vorteile

Kombikopf KOK - Stufen- und Meißelkopf in einem:

Die intelligenteste Kopfform für Erdraketen

Hohlkopfkonstruktion:

Erlaubt 25 % schwerere Schlagkolben

Rücklauf (Version S):

Durch einfache 1/4-Schlauchumdrehung

Rücklauf (Version F):

Einfache Fernumsteuerung am Hebel

3 Jahre Garantie:

auf alle Schlagkolben

Einfaches Stahlrohrrammen:

Jede Erdrakete kann ohne Umrüstung Stahlrohre rammen

weitere Vorteile: Aufweiten ohne Umrüstung
