grabenlose Technik, HDD Spülbohrung und Erdraketen
Erdraketen (ortbar)

Ortbare Erdraketen (ø 55 - 210 mm)

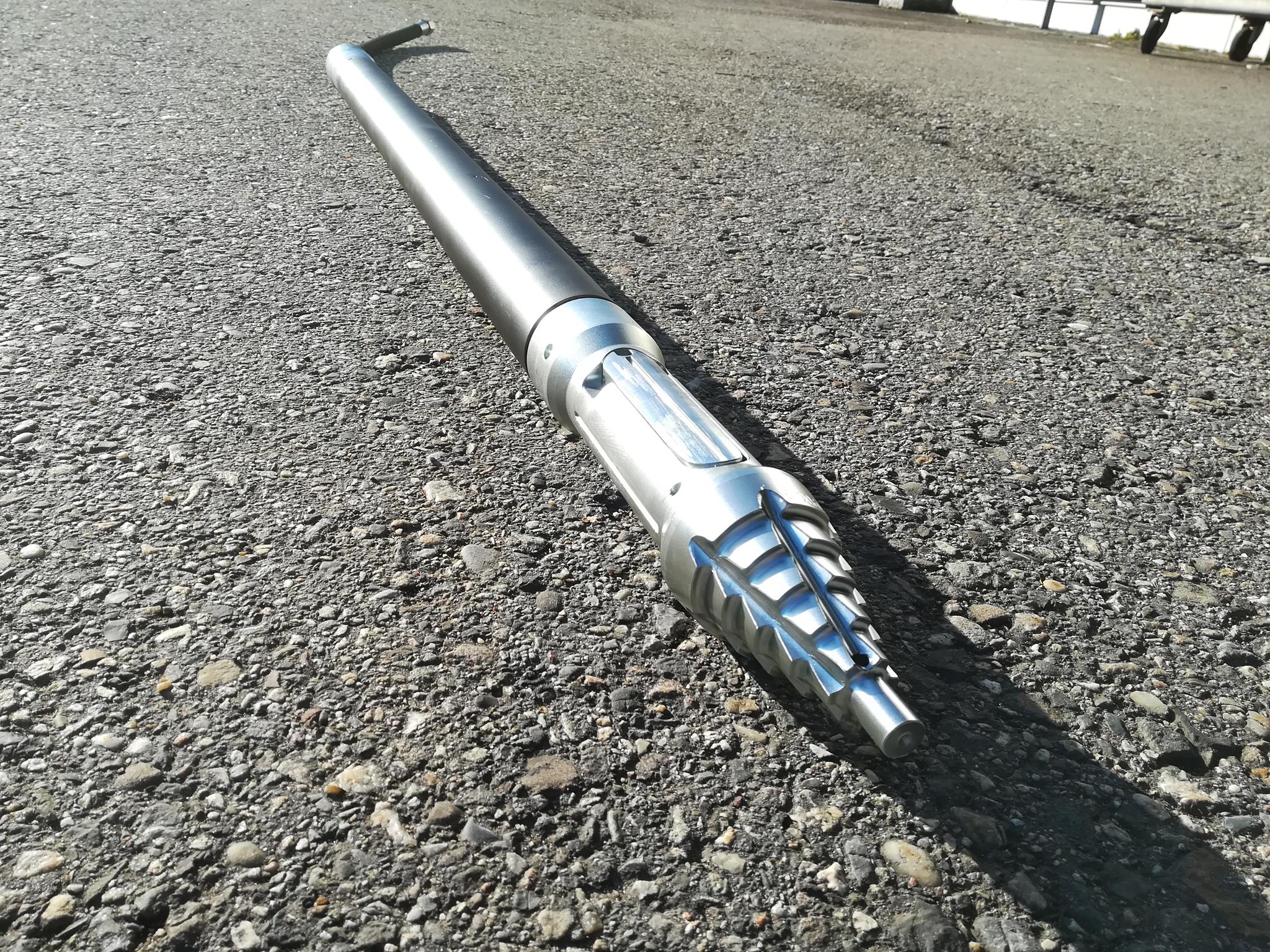

TERRA-Erdrakete mit Ortung direkt im Kopf

    Bei den ortbaren Erdraketen von TERRA lässt sich die Sonde direkt vorne im Kopf orten. Eine elektronische Sonde sendet dabei ein Signal von 33 kHz aus. Sie ist spezialgedämpft gelagert um die Schläge des Schlagkolbens abzufedern.

    Diese ermöglicht eine kontinuierliche Ortung der Kopfspitze der Erdrakete – zentimetergenau.

    Sie möchten Ihre Erdrakete ortbar machen?

    Kein Problem. Mit den wechselbaren Kopfadaptern können Sie den Kopf Ihrer Erdrakete leicht auf der Baustelle austauschen. Zum Wechseln der Kopfadapter müssen je ein Haken- und Ringschlüssel verwendet werden

TERRA-Erdrakete mit Ortung direkt im Kopf
TERRA-Erdrakete mit Ortung direkt im Kopf

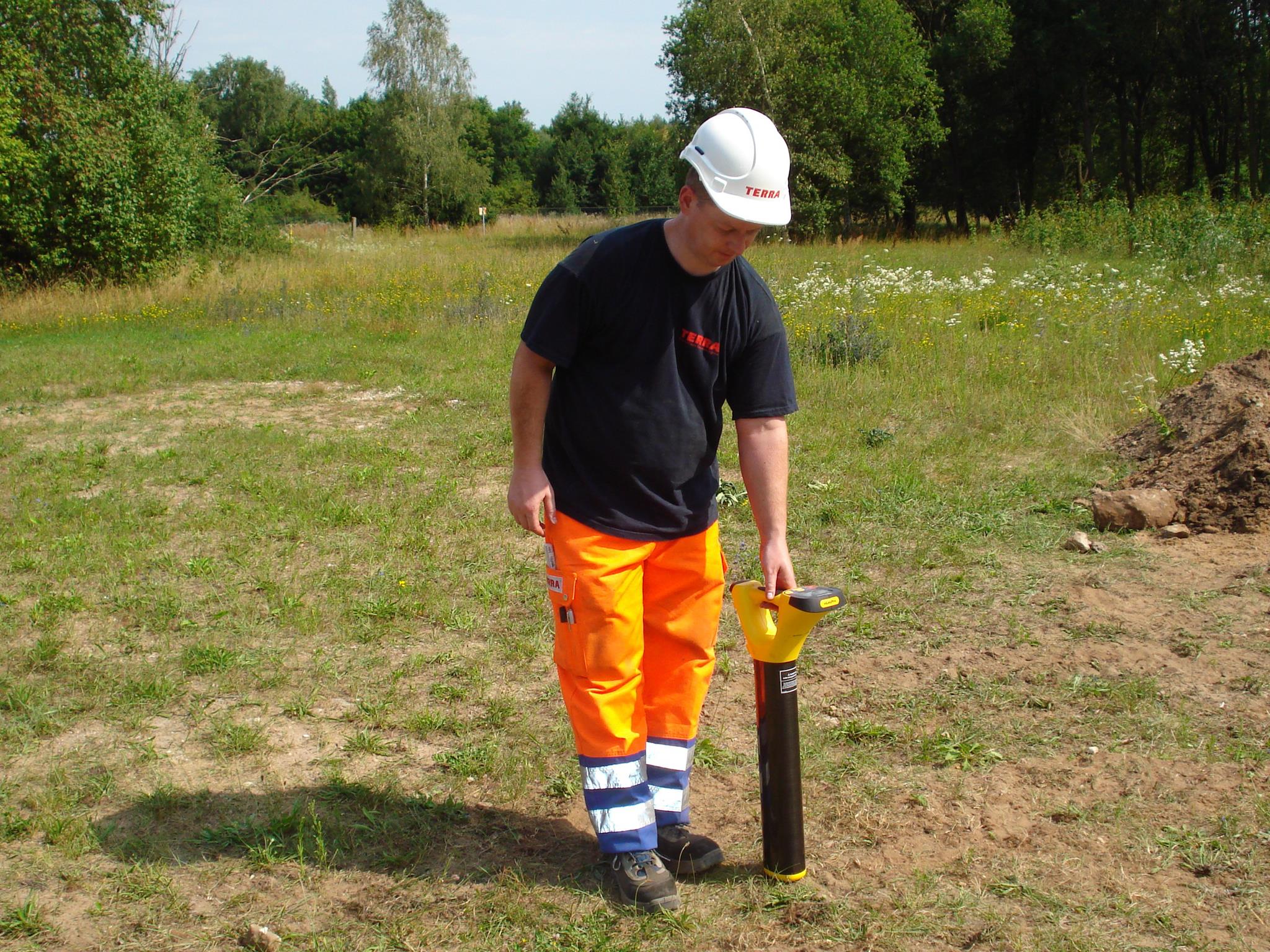

Ortungszubehör

    Das Ortungszubehör für ortbare TERRA-Erdraketen besteht aus einer Sonde, die im Kopfadapter spezialgedämpft gelagert ist. Das Ortungsgerät zeigt Position und Tiefe des TERRA-HAMMERs an.

    Ein Beschallungssender ermöglicht zusätzlich die Leitungsortung.

      www.bohrshop.de/ortungstechnik

Ortungszubehör
Ortungszubehör



Technische Daten

TERRA-HAMMER Durchmesser ø mm Baulänge m Gewicht kg Schlagzahl 1/min Luftbedarf m3/min Betriebsdruck bar Aufweithülsen ø mm

T = TERRA-HAMMER mit fest eingeschweisstem Erdverdrängungskopf
TU = TERRA-Universalhammer mit Mutterkopf und wechselbaren Kopfadaptern
TR = TERRA-Ramme für Stahlrohrrammung und Rohrsplittung
S = TERRA-HAMMER Version S, mit Schnellumsteuerung durch ¼ Schlauchdrehung
F = TERRA-HAMMER Version F, mit Fernumsteuerung
F2 = TERRA-HAMMER Version F2, mit Fernumsteuerung, mit innen liegendem Steuerschlauch
S/F = TERRA-HAMMER, sowohl in Version S als auch in Version F lieferbar
K = TERRA-HAMMER Version K, nicht verklebt, kann auf der Baustelle geöffnet werden
SK = TERRA-HAMMER Version S + Version K
KOK-LD = TERRA-HAMMER mit ortbarem KOK-Adapter LD


Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
TU 055 R (ortbar)
55 mm
1.25 m
16 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 068 SK (ortbar)
68 mm
1.51 m
33 kg
420 /min
1.3 m3/min
6-7 bar
-
TU 080 SK (ortbar)
80 mm
1.51 m
42 kg
395 /min
1.8 m3/min
6-7 bar
-
TU 090 SK (ortbar)
90 mm
1.44 m
53 kg
395 /min
1.8 m3/min
6-7 bar
-
TU 105 S/F (ortbar)
105 mm
1.50 m
71 kg
360 /min
2.4 m3/min
6-7 bar
-
TU 135 Twin (ortbar)
135 mm
1.80 m
138 kg
350 /min
2.4 m3/min
6-7 bar
-
TU 155 F (ortbar)
155 mm
1.94 m
182 kg
285 /min
3.8 m3/min
6-7 bar
-
TU 190 F (ortbar)
190 mm
1.97 m
284 kg
275 /min
5.0 m3/min
6-7 bar
-
TU 210 F (ortbar)
210 mm
1.98 m
343 kg
275 /min
5.0 m3/min
6-7 bar
-

Ihre Vorteile

Extrem zielgenau:

Schnell, zielgenau und ortbar

Kombikopf KOK - Stufen- und Meißelkopf in einem:

Die intelligenteste Kopfform für Erdraketen

Hohlkopfkonstruktion:

Erlaubt 25 % schwerere Schlagkolben

3 Jahre Garantie:

auf alle Schlagkolben



  Angebot anfordern

  Webshop:   www.bohrshop.de

  Technische Daten

Anwendungsverfahren

Erdverdrängung mit der Erdrakete

Rohrverlegung mit der Erdrakete

erdrakete mit Aufweitungshülse

Aufweiten mit Aufweitungshülse - ohne Umrüsten

Erdrakete orten im Kopf

Ortbarer Kopf - Erdrakete einfach und sicher orten

Erdrakete als Stahrohrramme - kein Umrüsten nötig

Erdrakte direkt als Stahlrohrramme einsetzen

Erdrakete zum Bersten von alten Rohren und Leitungen einsetzen

Bersten, Aufschneiden und Austreiben von alten Rohren
