| Technische Daten | |||
|---|---|---|---|
|
* Alle Angaben sind untergrundabhängig ** Je nach Bohrgestänge Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten. |
|||
| BETRIEB | |||
| Zug- und Schubkraft |
181 kN (18 t)
|
40,000 lbs
|
|
| Drehmoment (Aussengestänge) |
8.000 Nm
|
5,900 ft.lbs
|
|
| Drehzahl (Aussenstange) |
255 U/min
|
255 rpm
|
|
| Drehmoment (Innenstange) |
2.400 Nm
|
1,770 ft.lbs
|
|
| Drehzahl (Innenstange) |
255 U/min
|
255 rpm
|
|

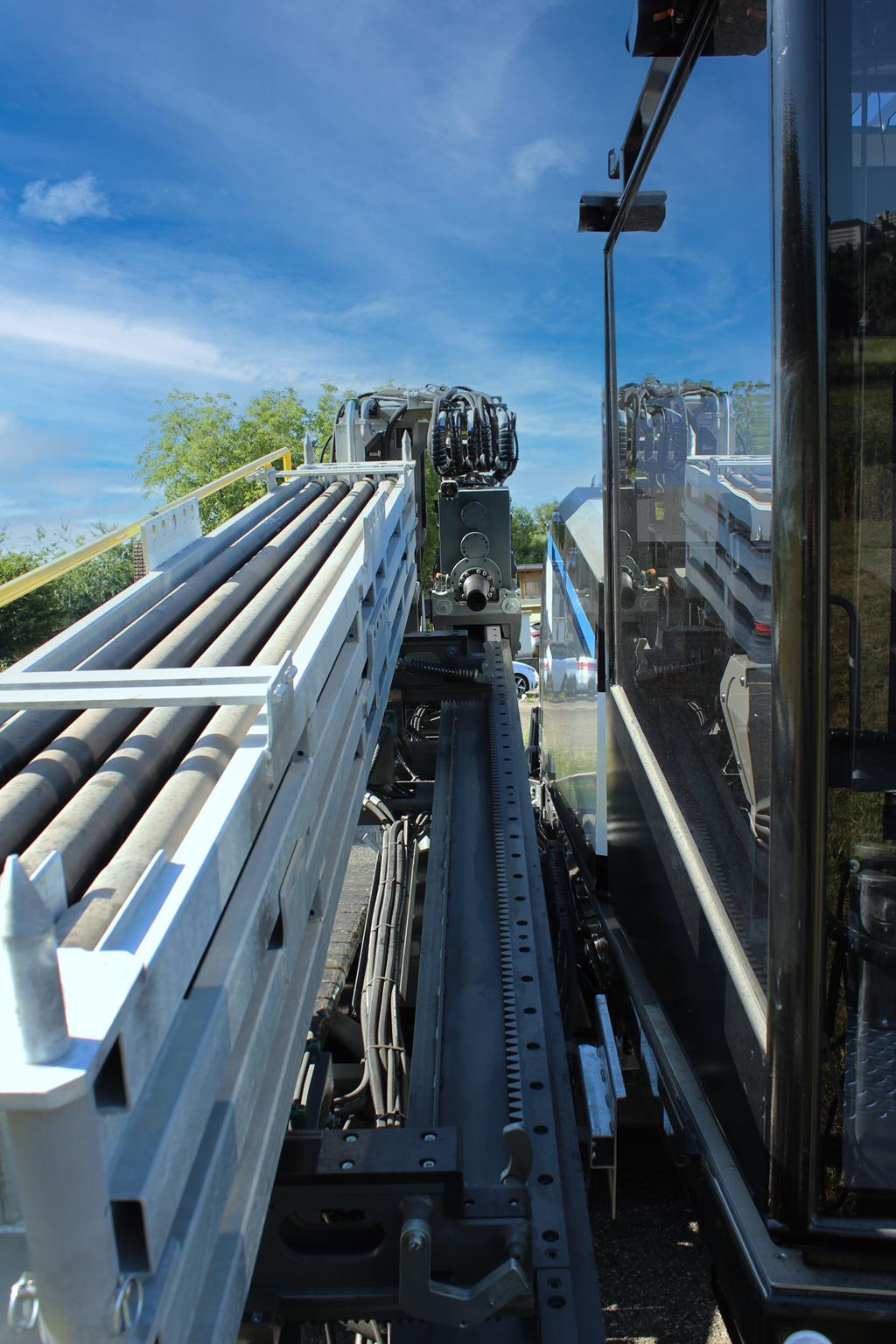

| Schlittengeschwindigkeit |
44 m/min
|
145 ft/min
|
|
| MOTORDATEN | |||
| Motor Typ |
Perkins-904J
|
Perkins-904J
|
|
| Motorleistung (EU Stufe 5) |
139 kW (189 PS)
|
189 HP
|
|
| Treibstoff |
Diesel
|
Diesel
|
|
| Motor Drehzahl |
1.800 U/min
|
1,800 rpm
|
|

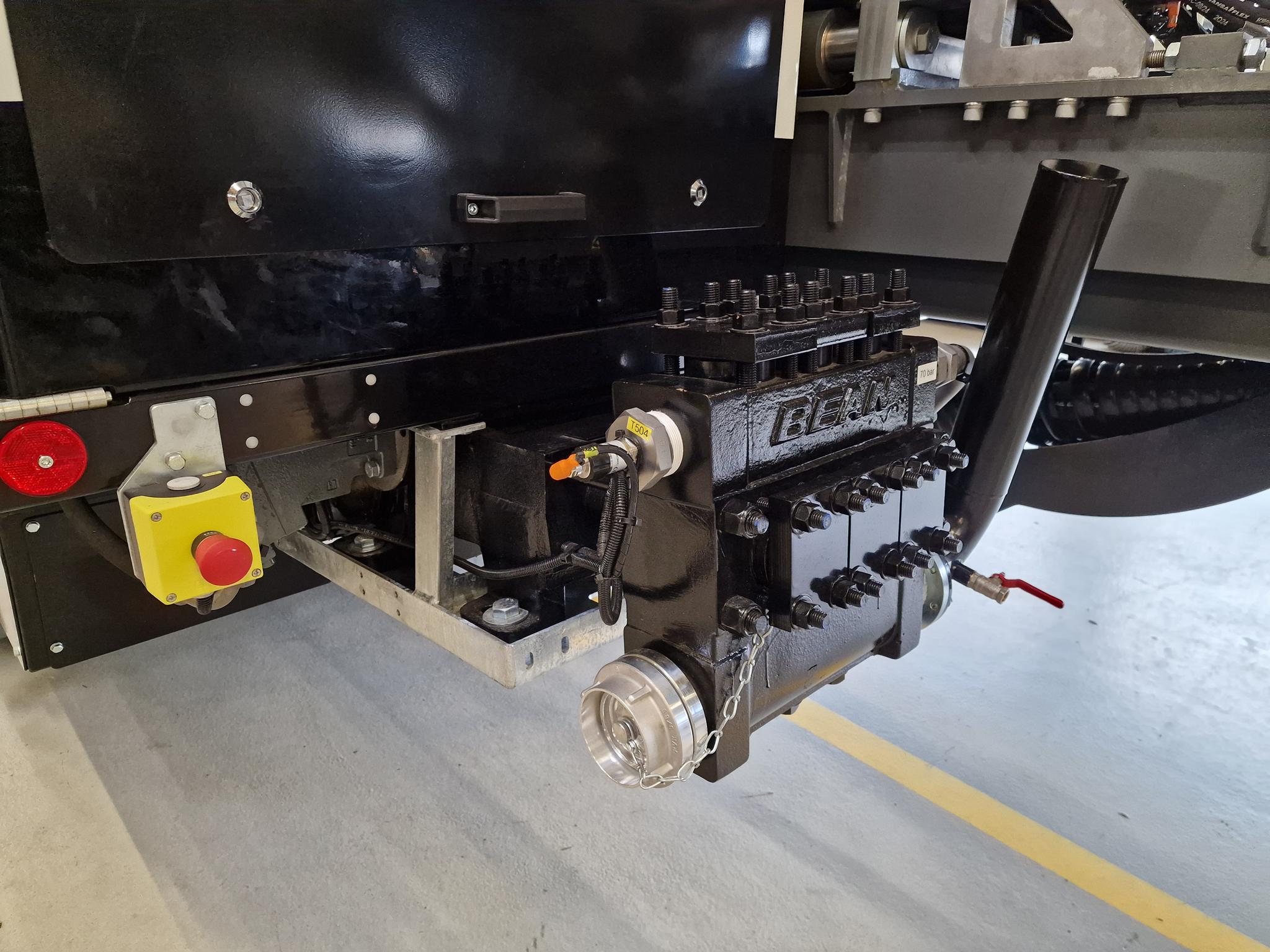

| SPÜLFLÜSSIGKEIT (an Bord) | |||
| Spülmenge |
510 l/min
|
135 gpm
|
|
| Spüldruck, max. |
60 bar
|
870 psi
|
|
| BOHRSTANGE | |||
| Bohrstange, Länge |
4.57 m
|
15 ft
|
|
| Bohrstange, Durchmesser |
ø 95/78 mm
|
ø 3.7"/3.1"
|
|
| Bohrstange, Verlegeradius |
52 m
|
170 ft
|
|

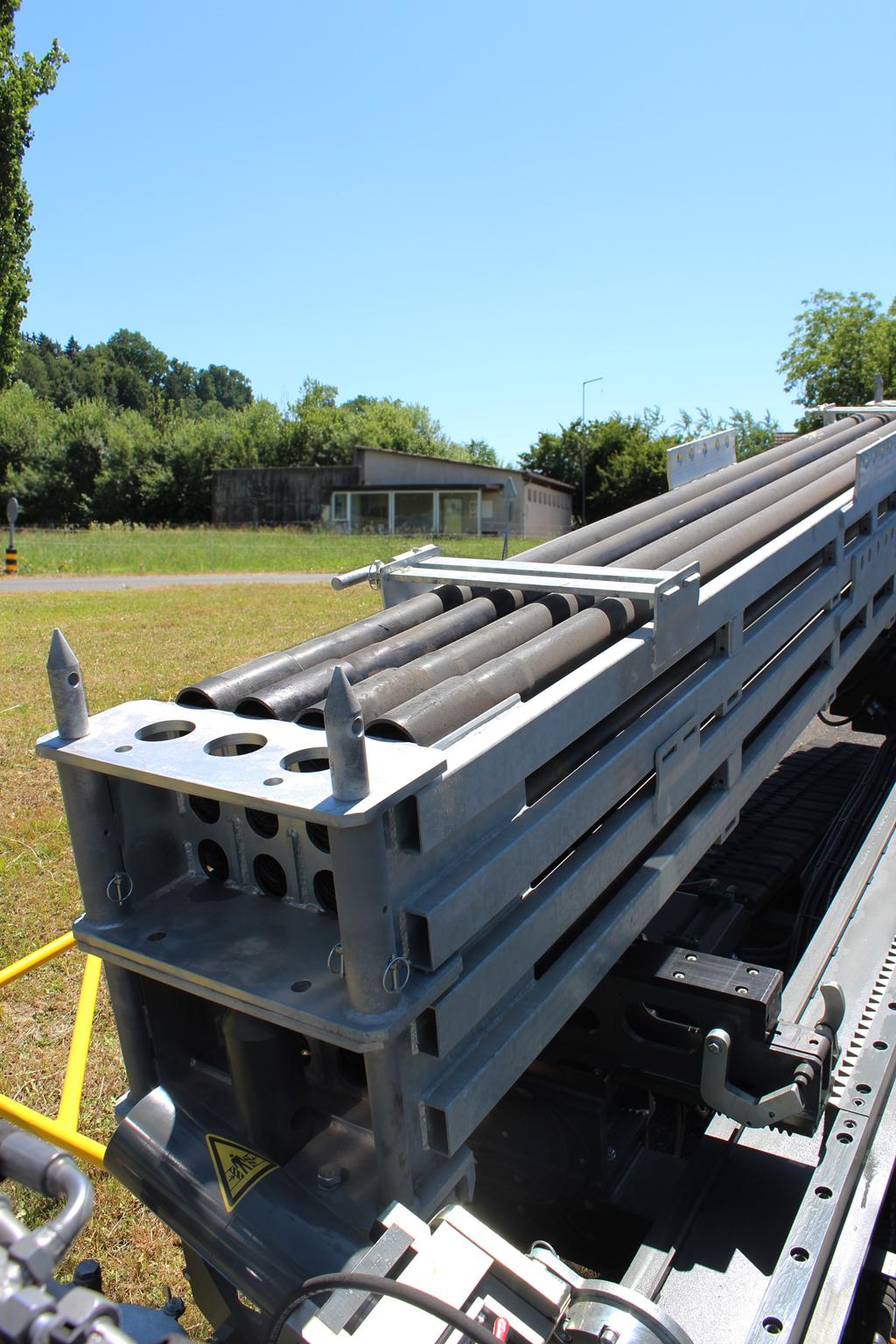

| Magazinkapazität |
146 m
|
480 ft
|
|
| ABMESSUNGEN | |||
| Transportstellung L x B x H |
8.6 x 2.2 x 2.8 m
|
27 x 7.2 x 6.5 ft
|
|

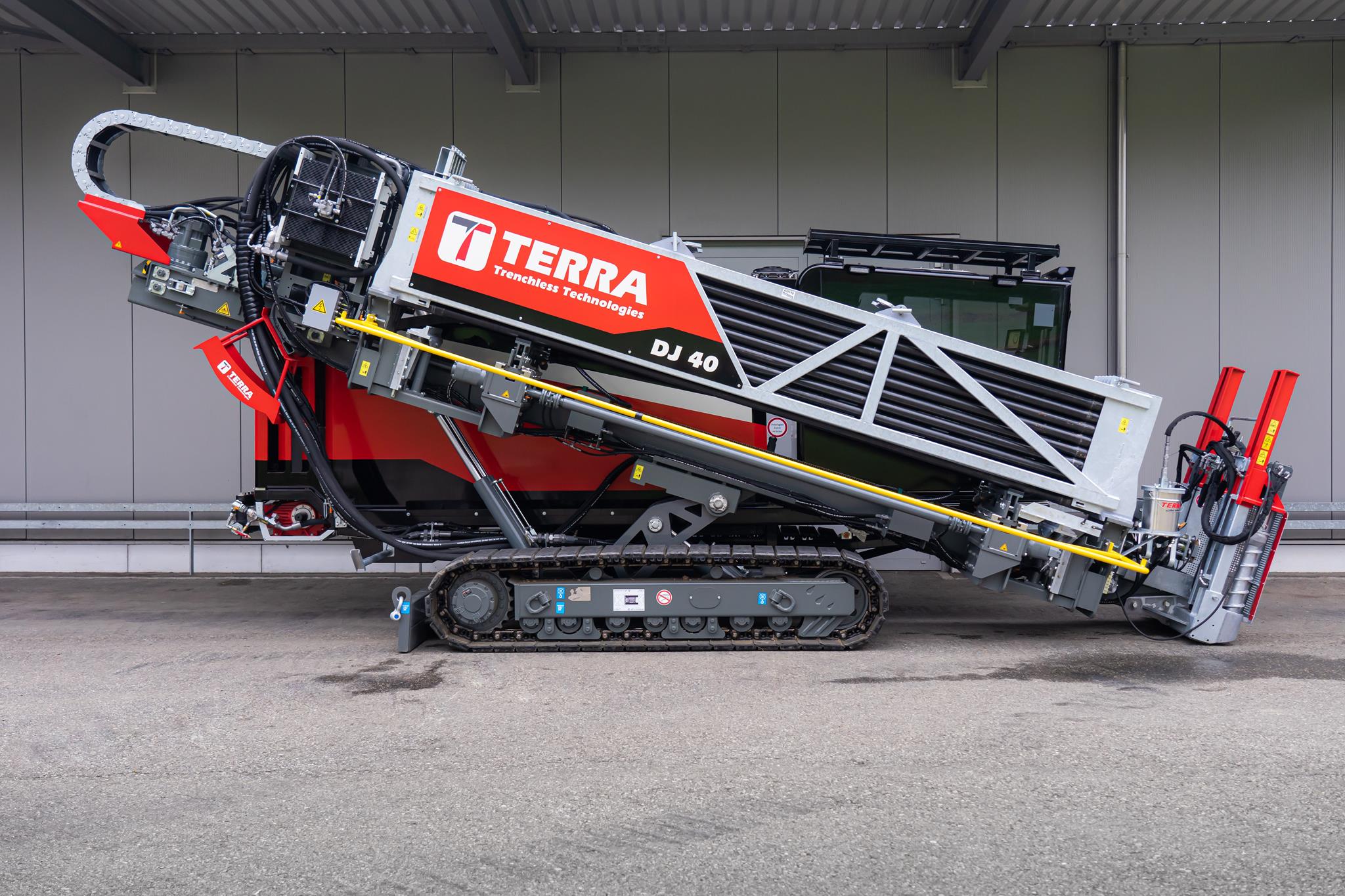

| Neigung der Bohrrampe |
19 - 36 % (11 - 20°)
|
19 - 40 %
|
|
| Gewicht inkl. Stangen |
17 t
|
37,500 lbs
|
|
| Gewicht ohne Stangen |
14 t
|
30,800 lbs
|
|
| GERÄUSCHPEGEL | |||
| Schallemission am Bedienerohr |
75 dB(A)
|
75 dB(A)
|
|
| Garantierter Schallleistungspegel Lwa |
104 dB(A)
|
104 dB(A)
|
|
