Leistungsstarke Felsbohranlage Swiss Made

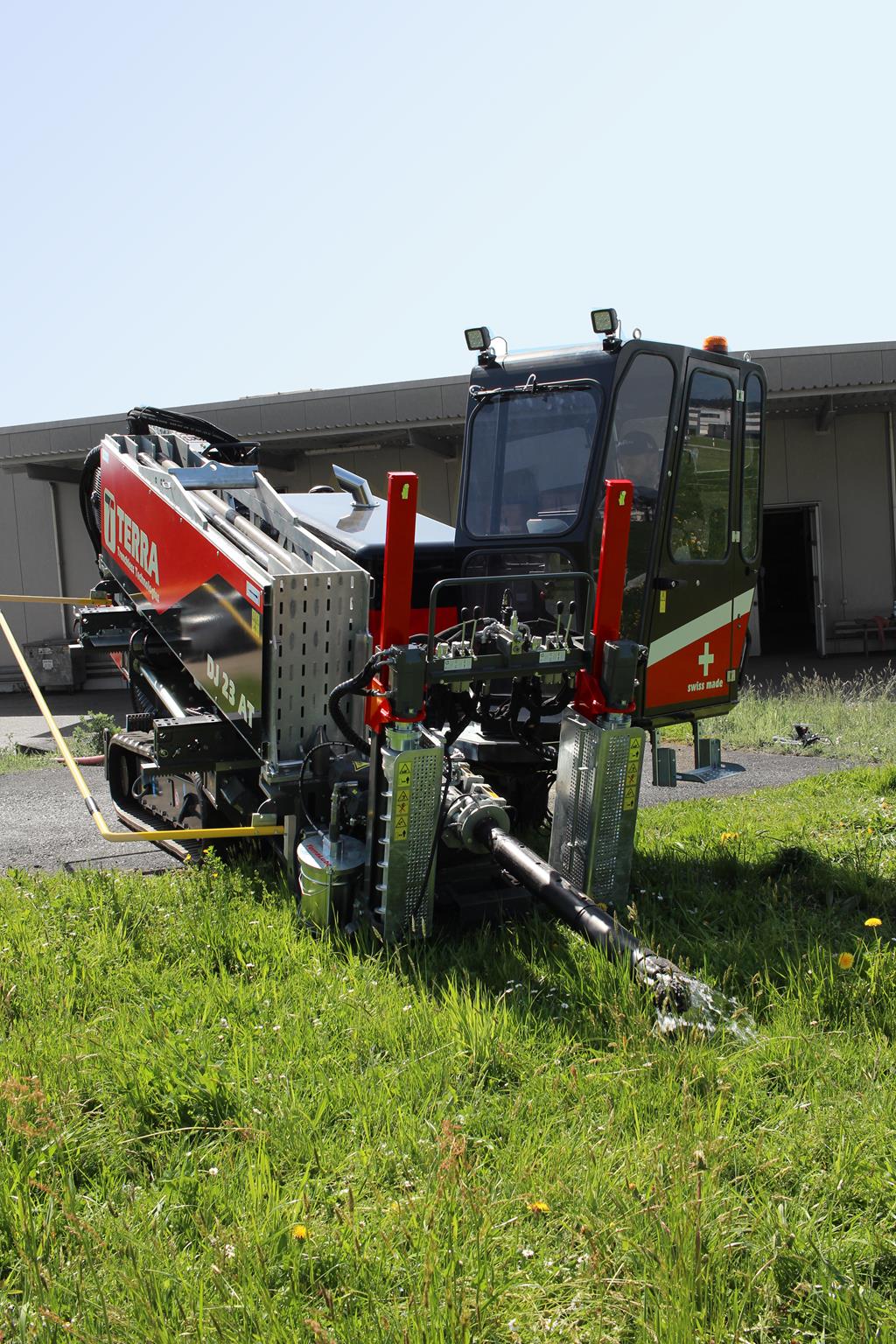

Der TERRA-JET DJ 23 AT, eine leistungsstarke HDD-Spülbohranlage, die speziell für das Bohren in Felsformationen entwickelt wurde. Die DJ 23 AT ist kompakt und zugleich leistungsstark. Sie ist geeignet, um gesteuerte Felsbohrungen bis 150 m Länge durchführen zu können. Ausgestattet mit einem 101 PS starkem DEUTZ Diesel Motor (Euro Stufe 5) leistet die DJ 23 AT bis zu 11 Tonnen Zug- und Schubkraft. Die DJ 23 AT ist mit insgesamt 36x Doppel-Bohrstangen ausgestattet, was eine Gesamtlänge von 103 m ergibt. Der Biegeradius liegt bei 35 m, um auch enge Kurven fahren zu können.
Der TERRA-JET DJ 23 AT, eine leistungsstarke HDD-Spülbohranlage, die speziell für das Bohren in Felsformationen entwickelt wurde.

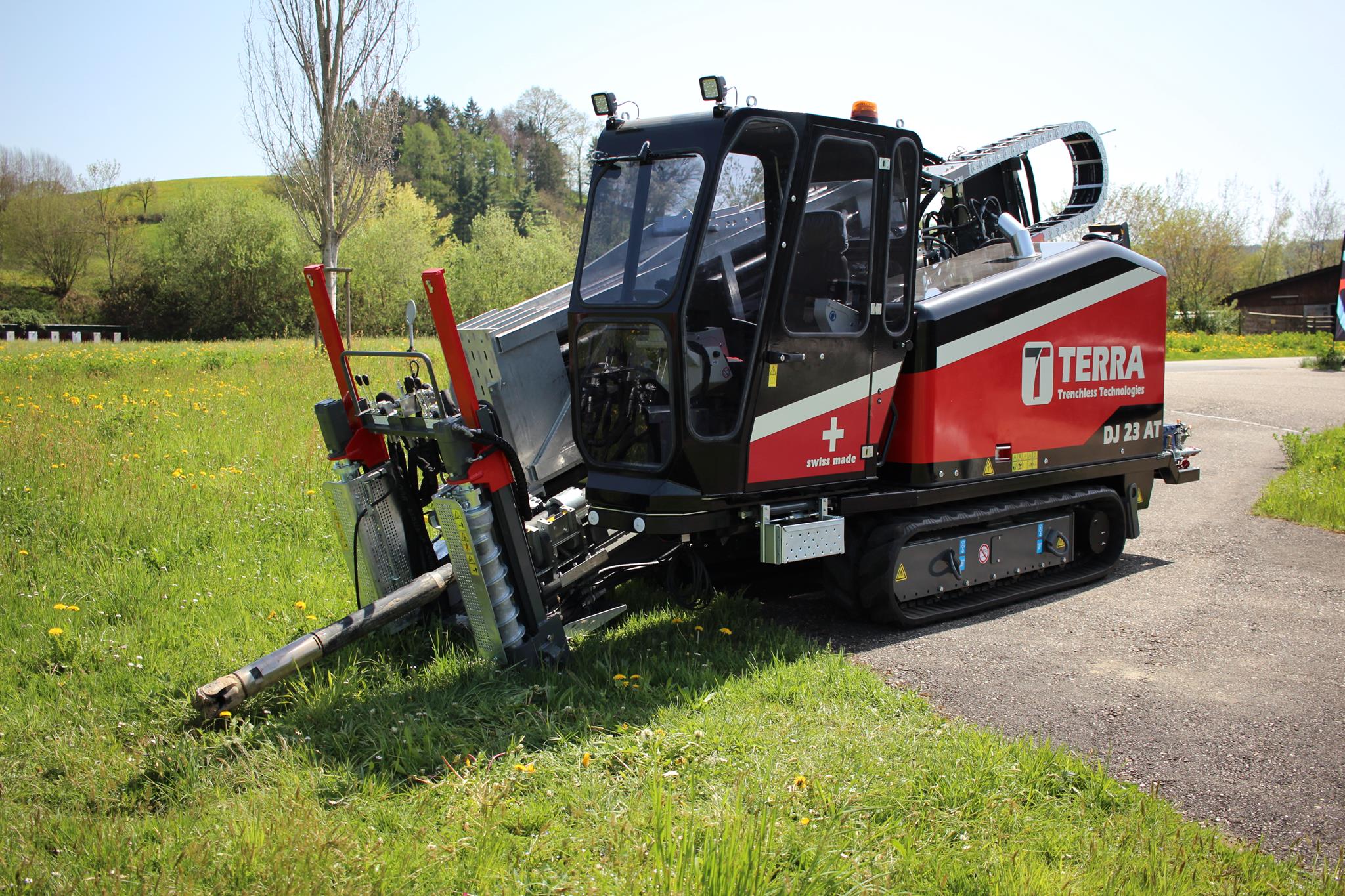

Kompakt und leistungsstark

Mit einer Breite von lediglich 1.80 m ist die DJ 23 AT kompakt gebaut und lässt sich gut auf der Baustelle platzieren und transportieren. Dadurch ist die Anlage ideal auch bei beengten Platzverhältnissen.

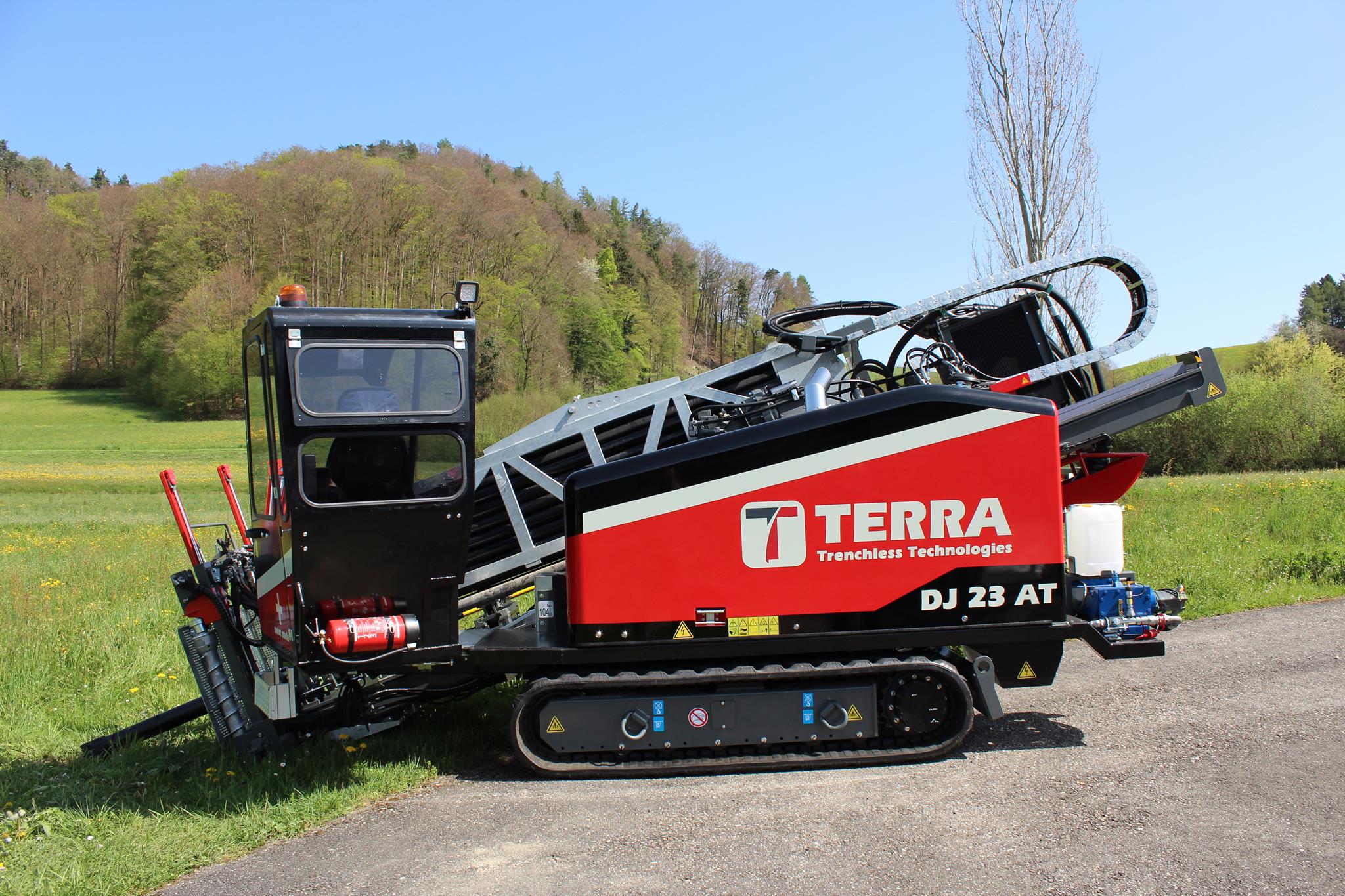

Hydraulisch schwenkbare Kabine

Die DJ 23 AT hat eine hydraulisch schwenkbare Kabine. Sie kann von 0°‐60° geschwenkt werden, selbst wenn der Bedienungsmann in der Kabine sitzt. So kann der Bohrmeister die für ihn beste Sitzposition wählen.

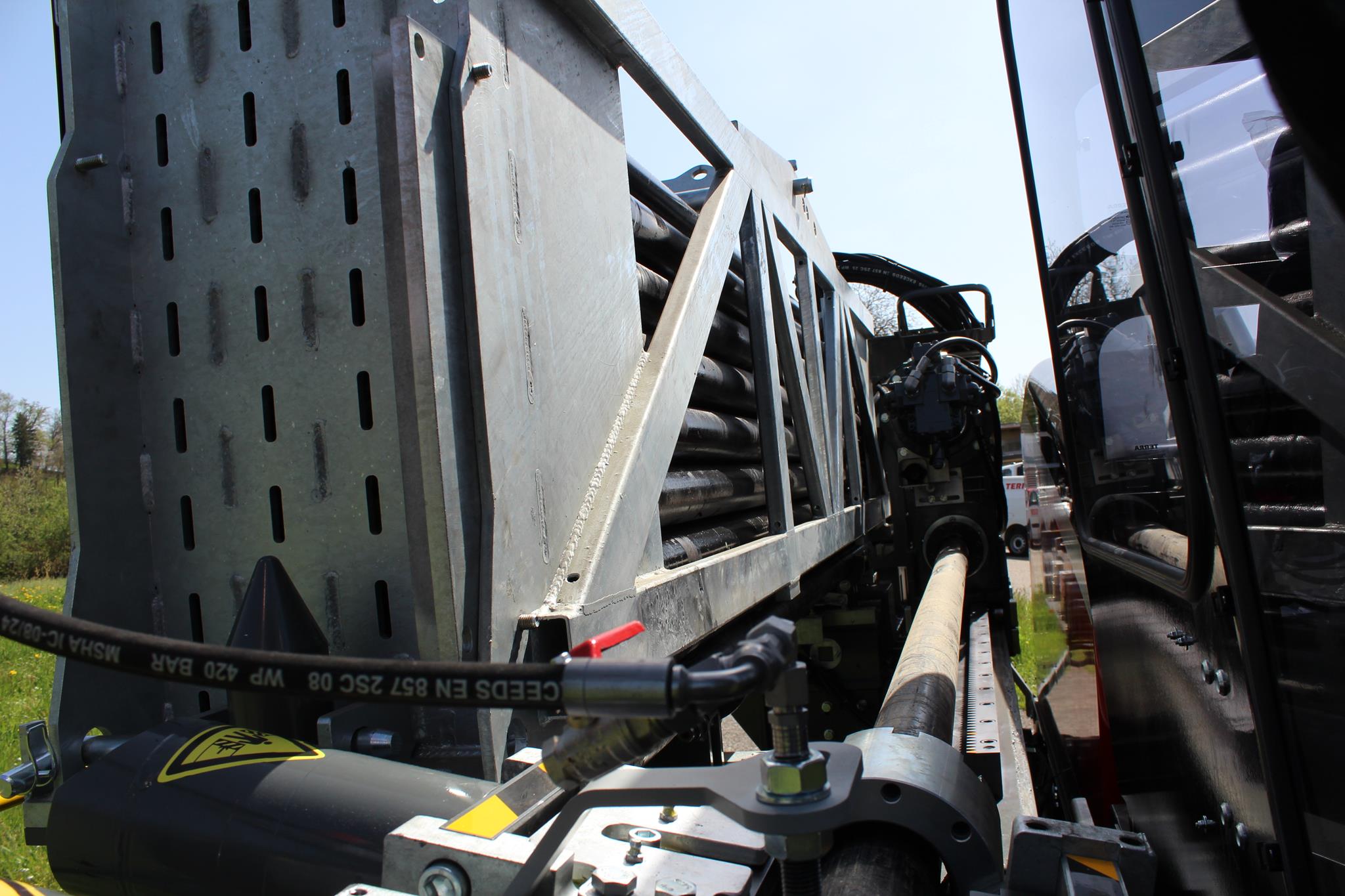

Doppel-Bohrstange mit Innenwelle

Die Doppel-Bohrstange der DJ 23 AT besteht aus einer Aussenstange sowie einer Innenwelle. Sie wird über einen Sechskant zentriert und geführt. Für die Pilotbohrung wird vorne an der Innenwelle ein Rollenmeissel installiert. Er dreht mit einem Spitzenwert von 330 U/min und erzeugt dabei ein Drehmoment von bis zu 1’100 Nm. Somit kann der Rollenmeissel auch schwierige Böden problemlos aufbohren. Beim Aufweitvorgang wird der Rollenmeissel deinstalliert und der Felsräumer an die Aussenstange montiert. Die Aussenstange erreicht dabei eine Drehzahl von bis zu 220 U/min. Der Antriebsschlitten ermöglicht ein maximales Drehmoment von 4‘000 Nm für höchste Produktivität.

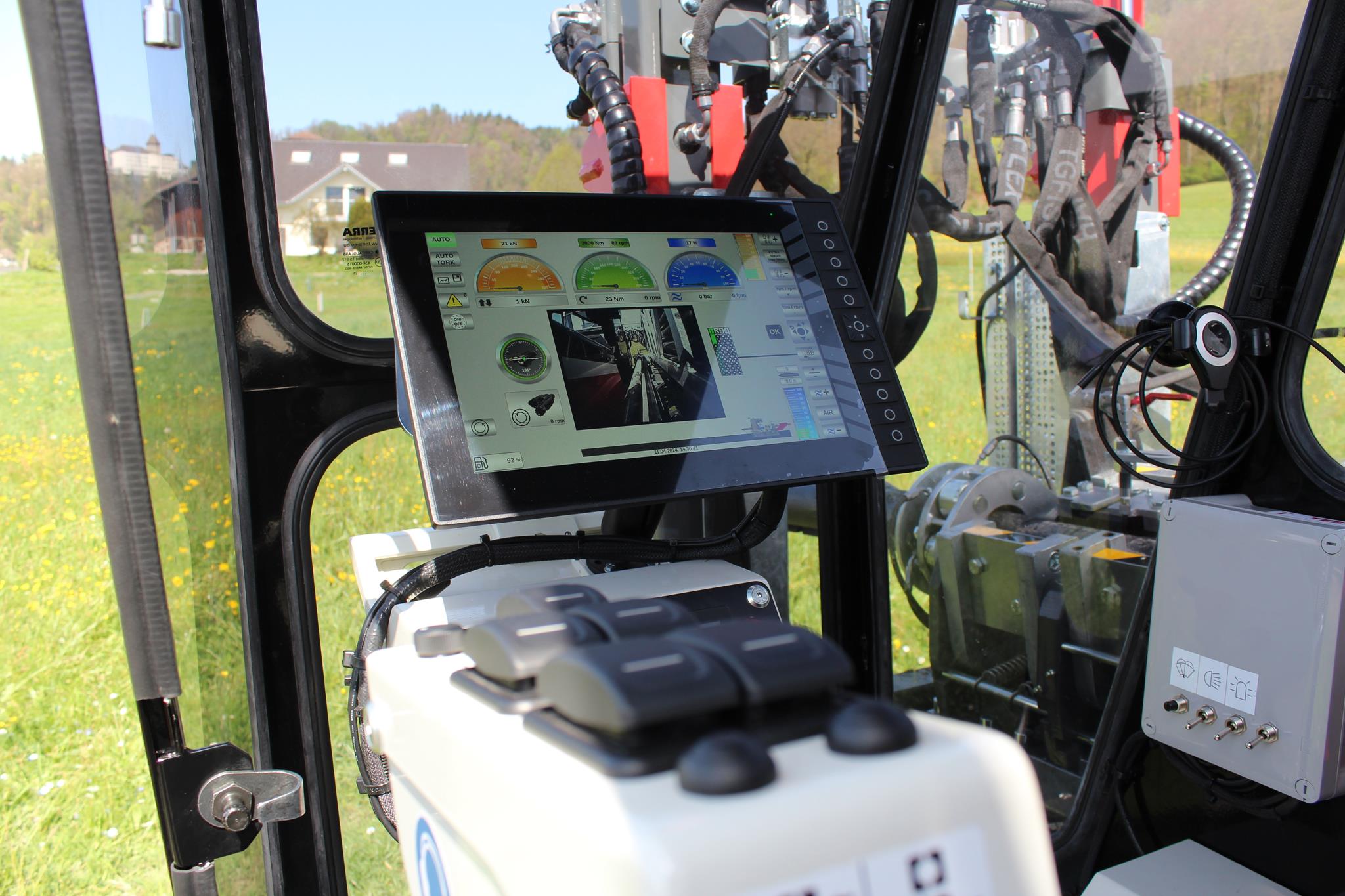

Einzigartiges Bedienkonzept

Intelligente Bedienungselemente wie die Vorschubsteuerung, die Paddelautomatik oder der Bohrtempomat erleichtern das Bohren für den Bedienungsmann erheblich. Die Drehzahl der Innenwelle kann während der Pilotbohrung individuell über ein Potentiometer geregelt werden. Für den Aufweitvorgang unterstützt eine elektronische Einzugsautomatik die Einzugsgeschwindigkeit. Der Bedienungsmann kann sich zurücklehnen, die Maschine übernimmt die Arbeit.

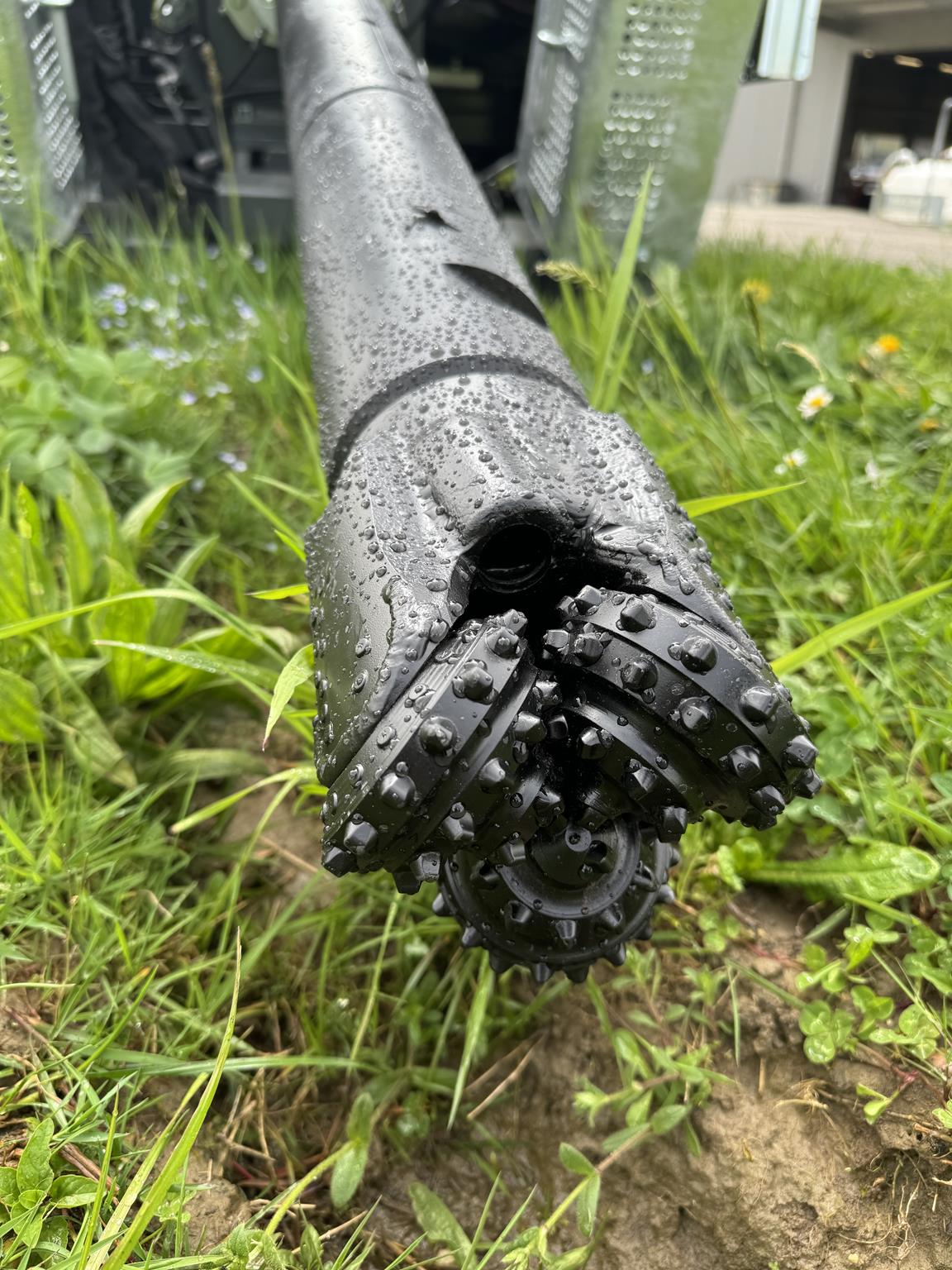

Fels-Bohrwerkzeuge sind vertrauenssache

TERRA bietet verschiedene Felsbohrwerkezuge an. Bei der Pilotbohrung wird die Innenwelle mit dem Rockmaster verbunden. Er kann je nach Untergrund mit einem Rollenmeissel oder einem PDC-Meissel ausgestattet werden. Für den Aufweitvorgang werden spezielle Felsräumer verwendet oder konventionelle Rock Räumer. Dies ermöglicht ein effizientes Arbeiten.

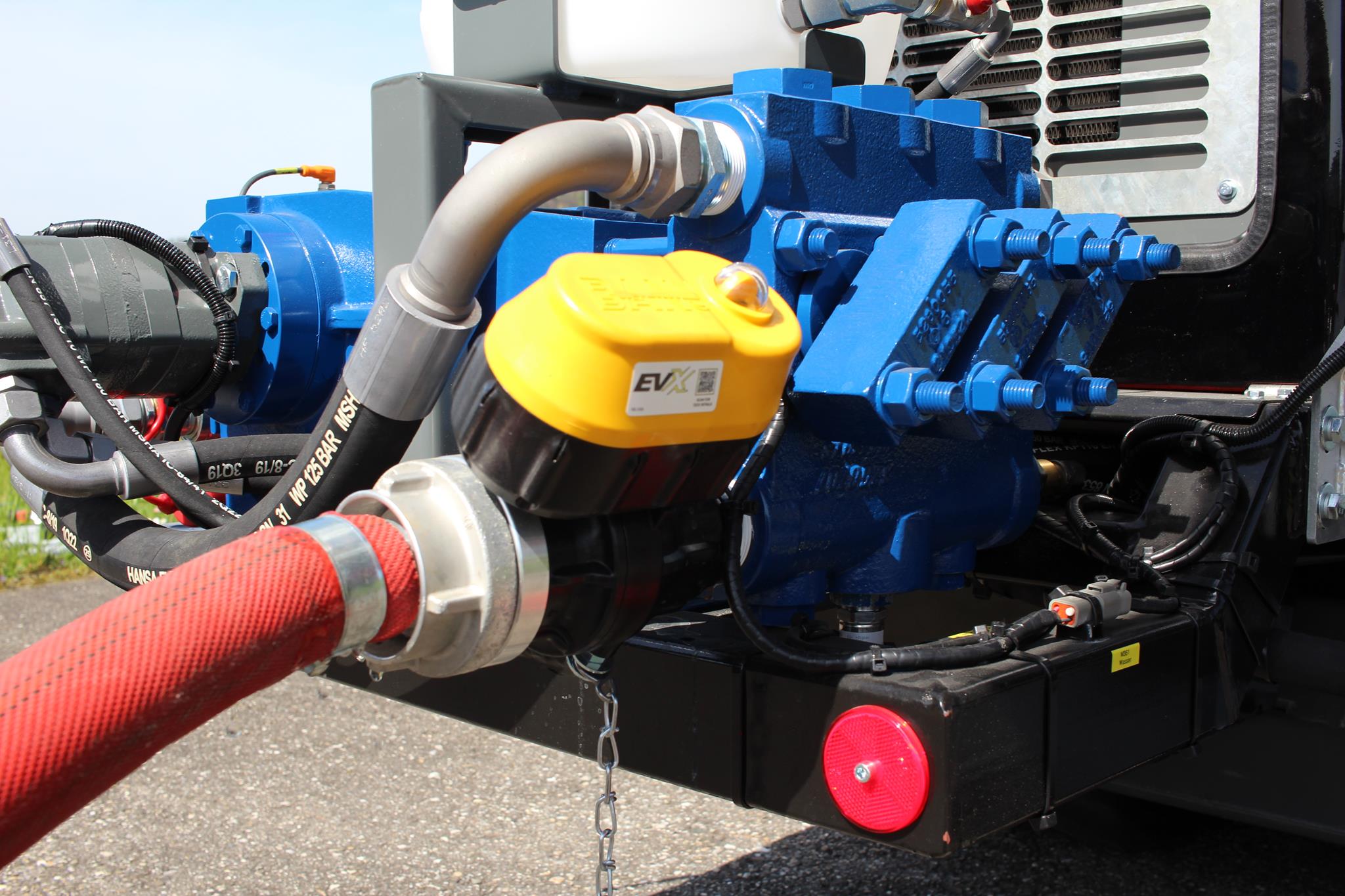

Hohe Spülmenge (FMC-Pumpe)

Mit einer Spülmenge von 185 l/min hat die DJ 23 AT die höchste ihrer Klasse. Damit können auch schwierige Untergründe angegangen werden. Dank einem Drucksensor auf der Saugseite kann die FMC-Pumpe bei leerem Tank nicht leer laufen. Dies erhöht die Lebenszeit und reduziert den Verschleiss der Pumpe.

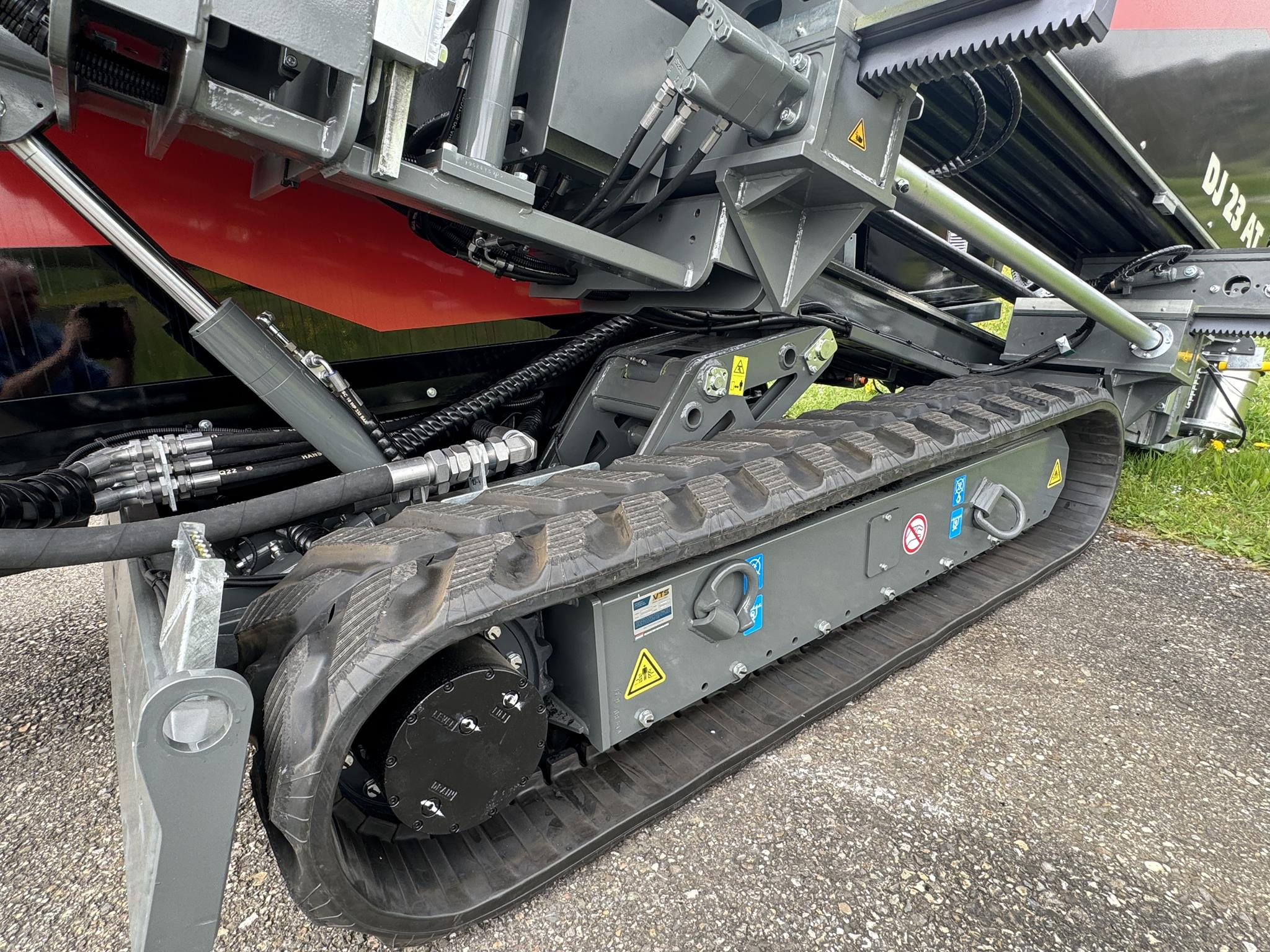

Patentierte Pendellagerung

Die pendelgelagerte Bohrrampe hat zwei Drehgelenke, wobei sich das zweite Drehgelenk entlang einer Kreisbahn verschieben lässt. Dadurch werden Eintrittswinkel von 19% - 40% (11° - 22°) möglich. Die Gummiraupen bleiben bis 36% immer am Boden.

Technische Daten
