LKW-Systemtruck

Der LKW-Aufbau DJ 10 – DJ 13 wurde zusammen mit unseren Kunden für die beiden Spülbohranlagen TERRA-JET DJ 10 und DJ 13 konzipiert, um den Baustellenablauf auf Ihrer Baustelle zu optimieren. Die kompakte Bauweise ermöglicht den Transport der Spülbohranlage inkl. der notwendigen Komponenten in einem LKW. Von der Planung bis zur entgültigen Realisierung begleiten wir Sie beim Aufbau Ihres Systemtrucks.

Ausgestattet mit einer hochwertigen, elektrischen Bentonitmischanlage, zwei Tanks mit jeweils 2'000, 3‘000 oder 4'000 ltr Fassungsvermögen sowie einer integrierten Werkbank mit Werkzeugen für den täglichen Gebrauch, leistet der LKW-Aufbau einen erheblichen Beitrag zur Optimierung des Baustellenablaufs.

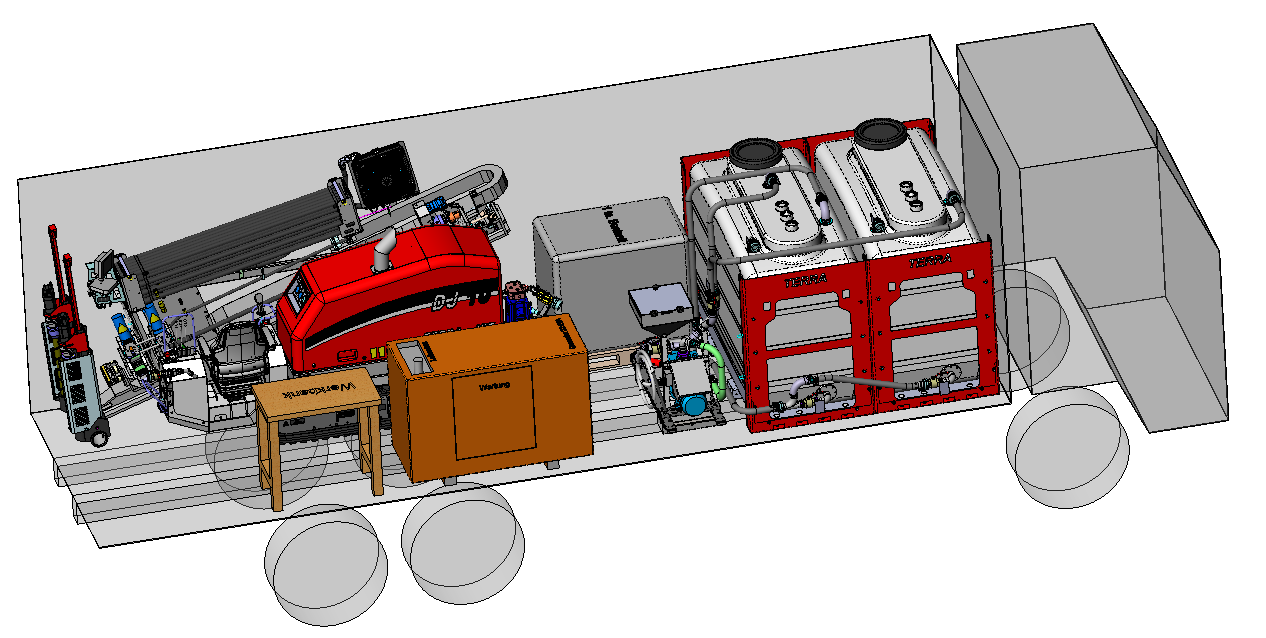

Von der Planung bis zur Realisierung

TERRA plant zusammen mit Ihnen den LKW-Aufbau. Sie als Kunde geben uns Ihre Wünsche bekannt, wir führen den Aufbau aus. Unser Entwicklungsteam setzt dabei die jahrzentelange Erfahrung schenll und effektiv ein.

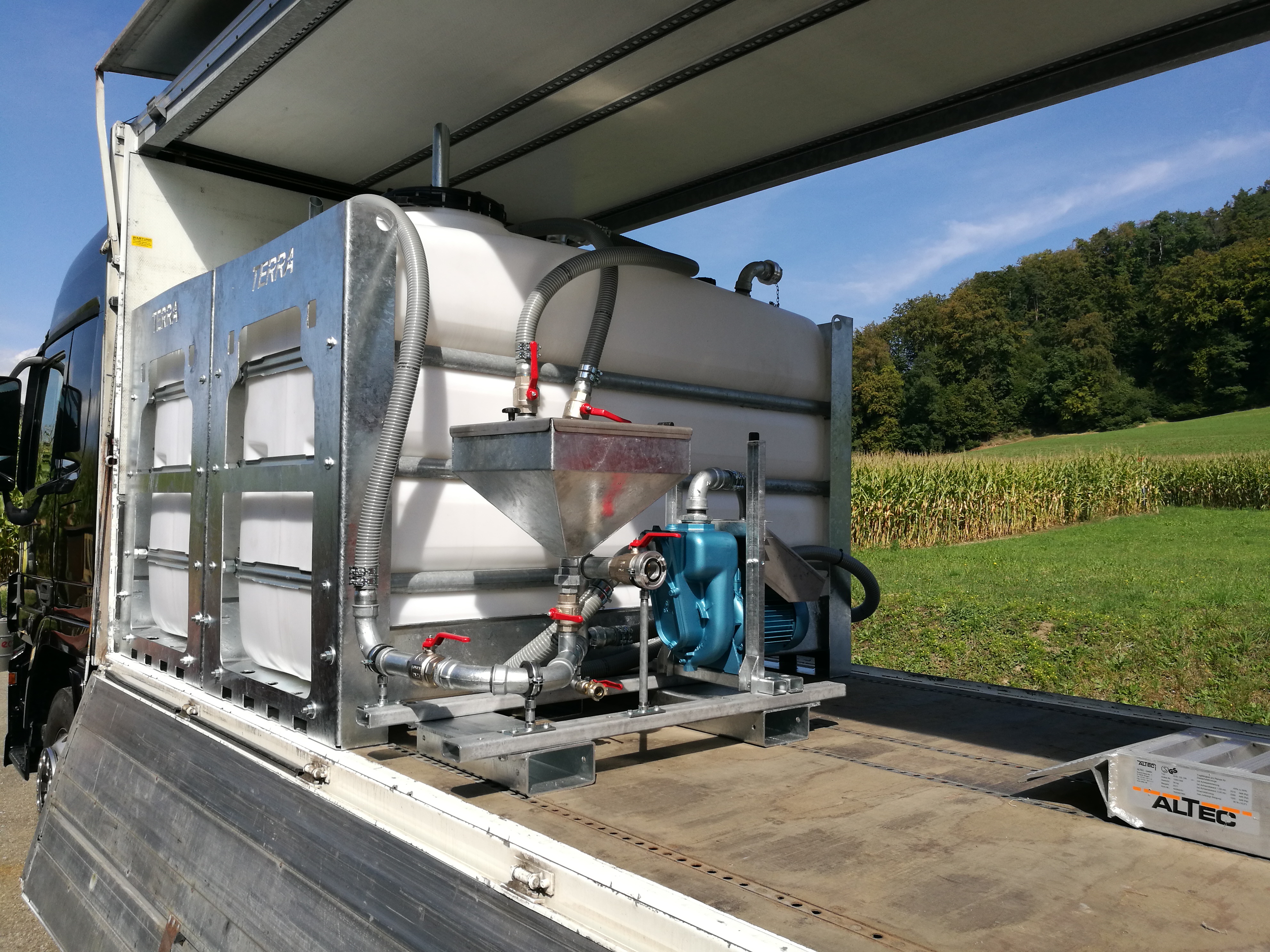

Mischanlage MS 850e

Der LKW ist mit einer elektrischen Mischstation MS 850e ausgestattet. Sie pumpt das Bentonit mit 850 ltr/min um und fördert die Spülflüssigkeit zuverlässig bis zu 60 m zu Ihrem TERRA-JET. Sie wird standardmässig mit zwei 3‘000 ltr Tanks ausgestattet. Der erste Tank ist für das Bentonit vorgesehen. Der zweite Tank dient als Frischwassertank.

Die Zeit auf der Baustelle kann durch die clevere Anordnung deutlich effektiver genutzt werden, damit Sie schnell und effektiv bohren können.

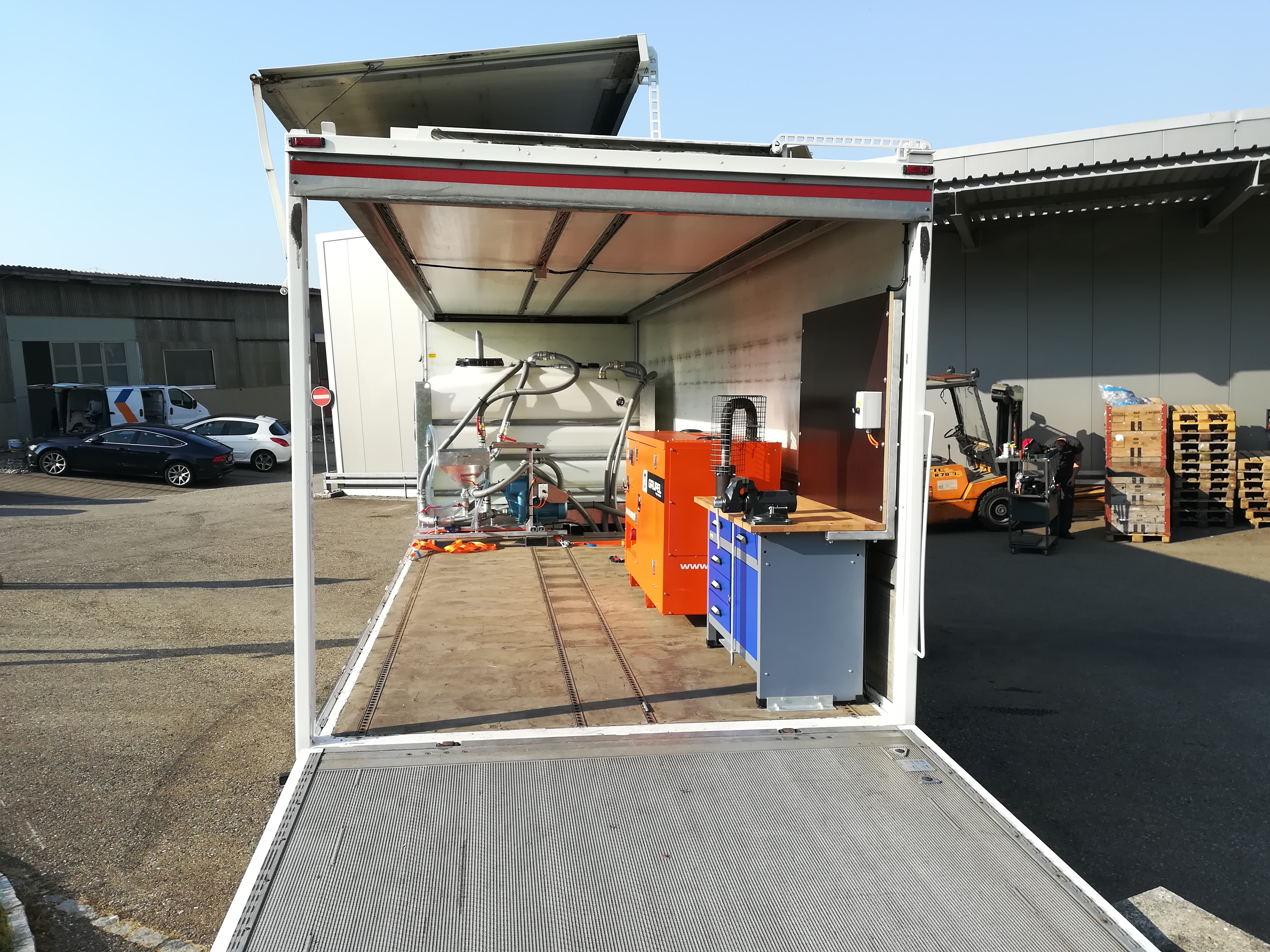

Sichere Arbeitsweise

Wenn sich die Spülbohranlage während des Bohrens ausserhalb des LWs befindet, sind alle Komponenten gut zugänglich. Während des Anmischens wird ständig Frischluft zugeführt, damit kein Bentonitstaub im LKW entsteht

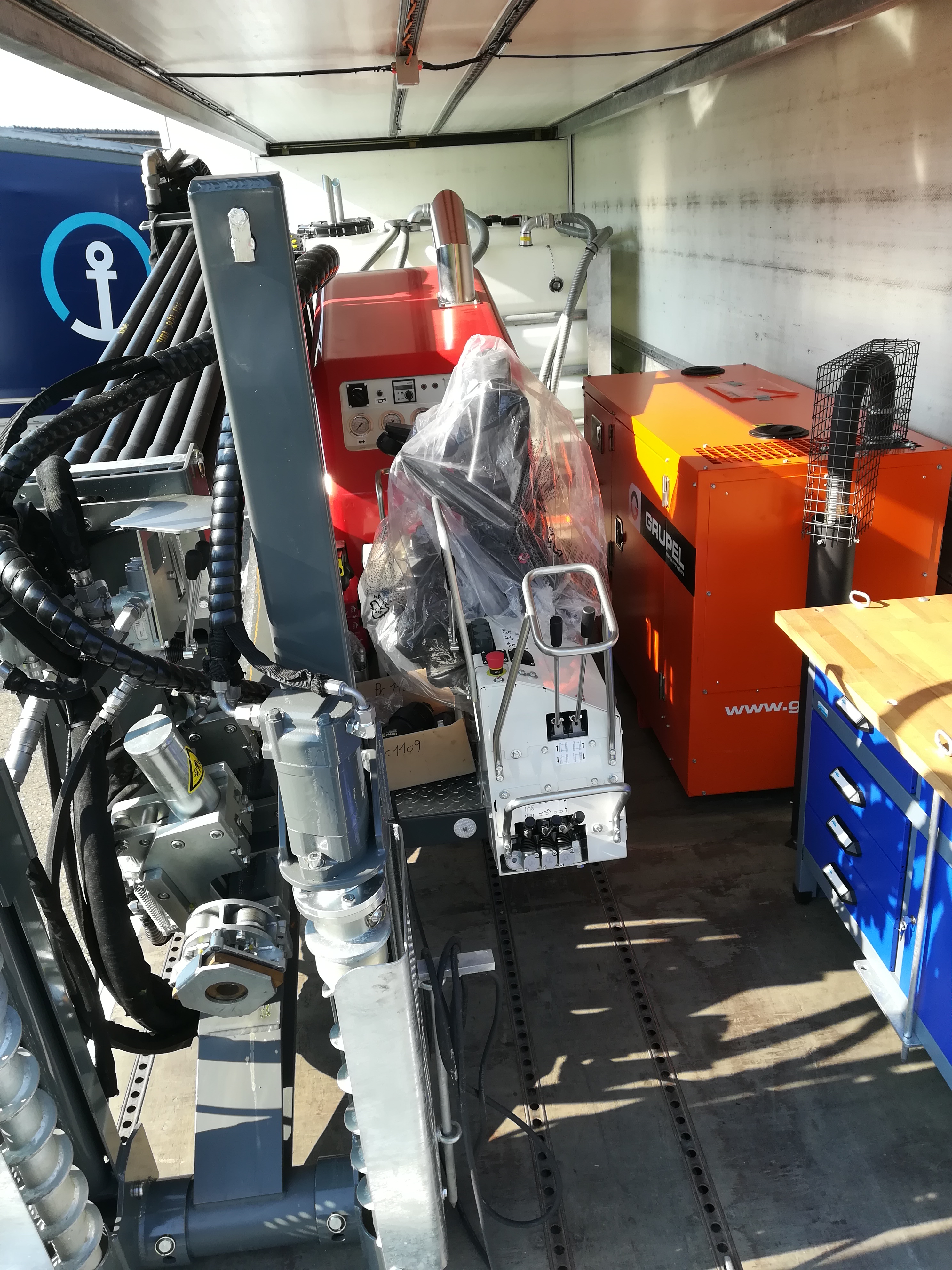

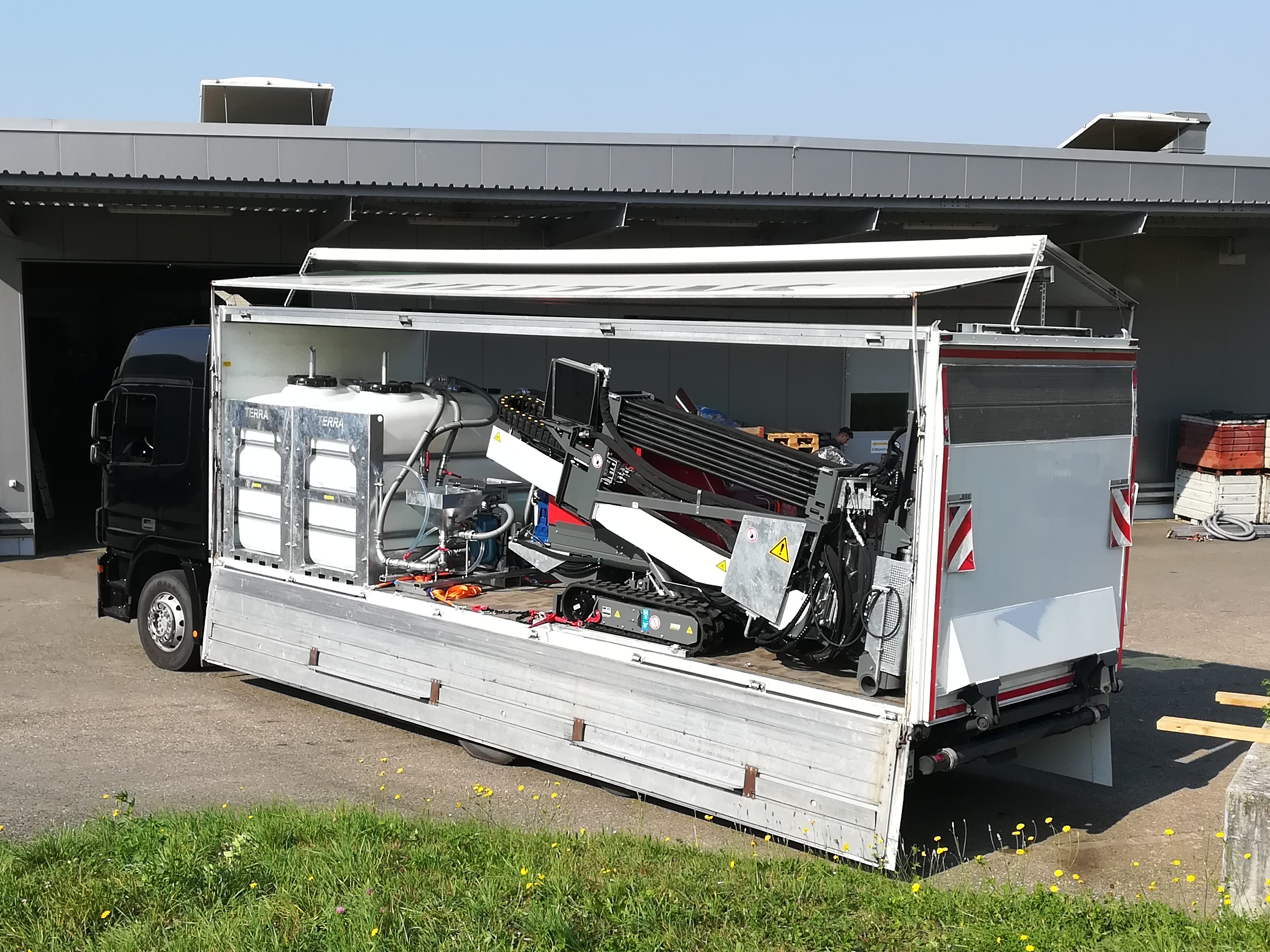

Kompakte Bauweise

Der Platz auf dem LKW wird optimal ausgenutzt. Für die Ladungssicherung der Spülbohranlage werden Führungsschienen mit Ösen sowie ein Einfahranschlag eingebaut. Das ganze wird mit 4 Zurrketten verspannt. Auch die Bentonit-Palette wird mit Zurrgurten für einen sicheren Transport gesichert.

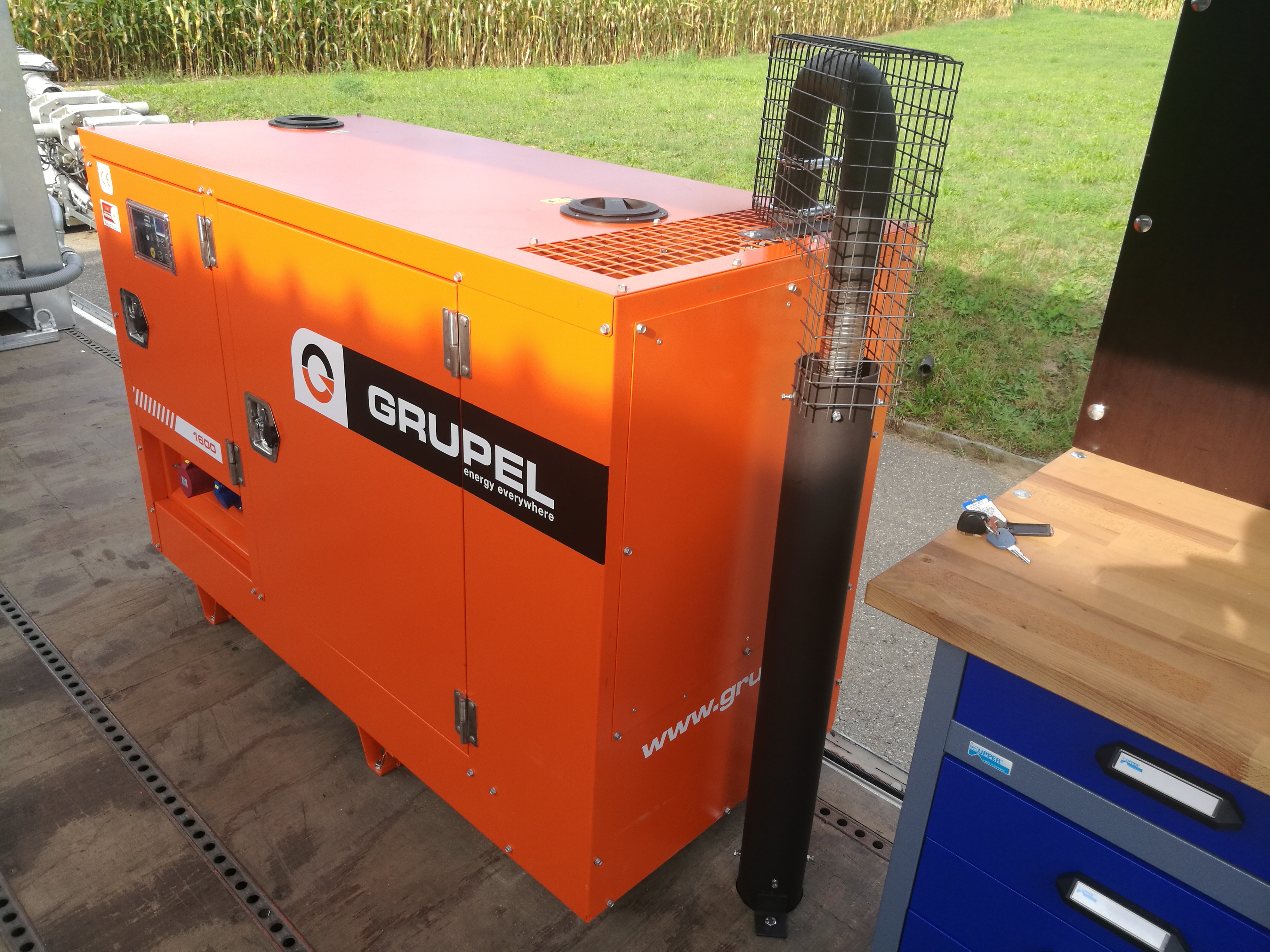

Diesel-Stromaggregat

Auf dem LKW wird ein Diesel-Stromaggregat mit 15-20 kVA (400 Volt und 50 Hz) eingebaut. Es dient für den elektrischen Antrieb der Mischanlage MS 850e. Der elektrische Antrieb ist leise, umweltschonend und effizient. Der Auspuff wird nach unten umgeleitet und mit einem Hitzeschutz ausgestattet.

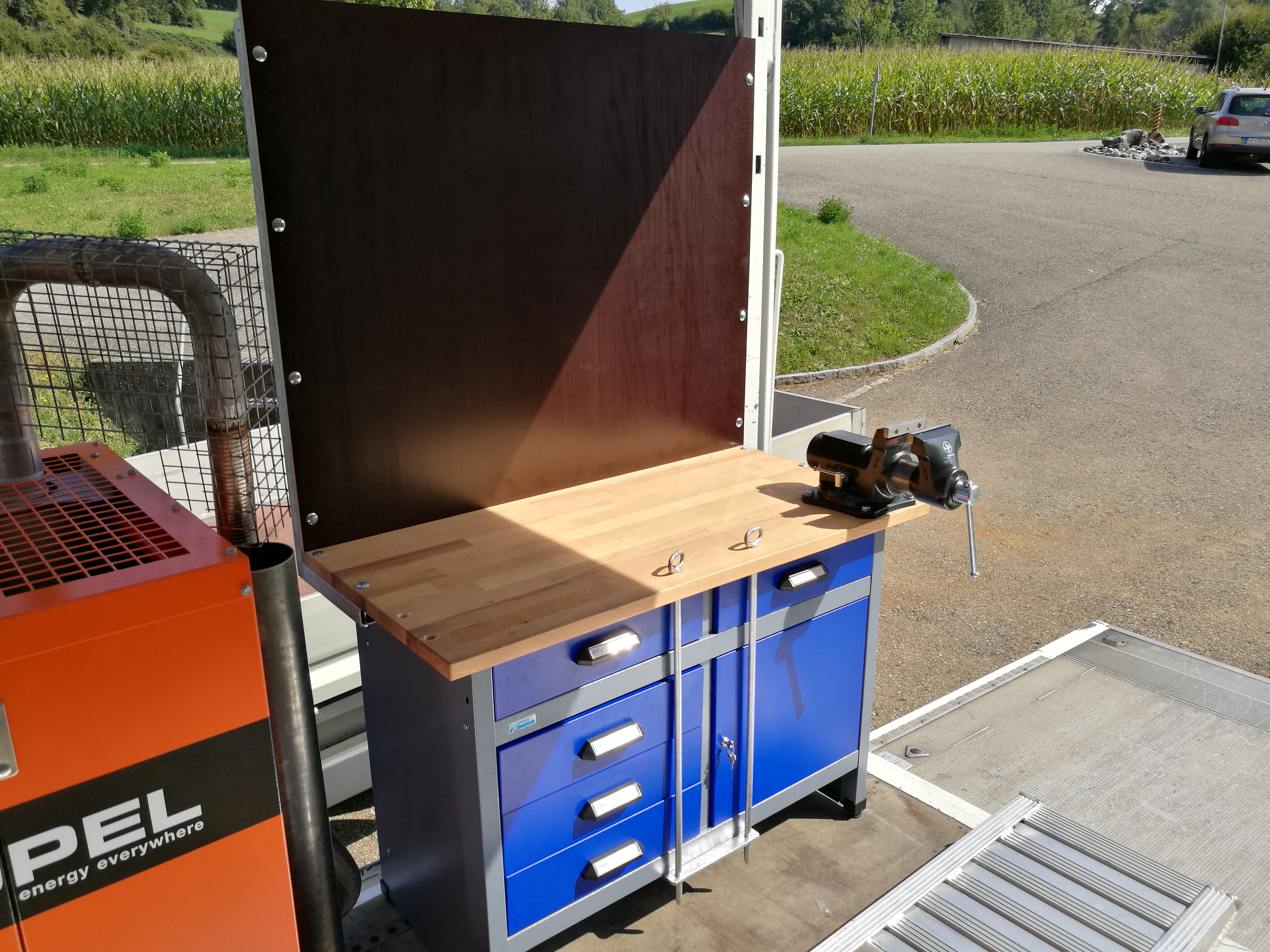

Hochwertige Werkbank

Auf dem LKW befindet sich eine Werkbank mit Schraubstock. Verschleiss-und Ersatzteile können bequem in der Werkbank verstaut werden. Die Werkbank wird mit einem Werkzeugsatz mit über 200 Qualitätswerkzeugen ausgestattet. Die Schubladen sind für den Transport gesichert. Hinter der Werkbank befindet sich eine Rückwand, um Werkzeuge oder Baustellenpläne aufzuhängen.

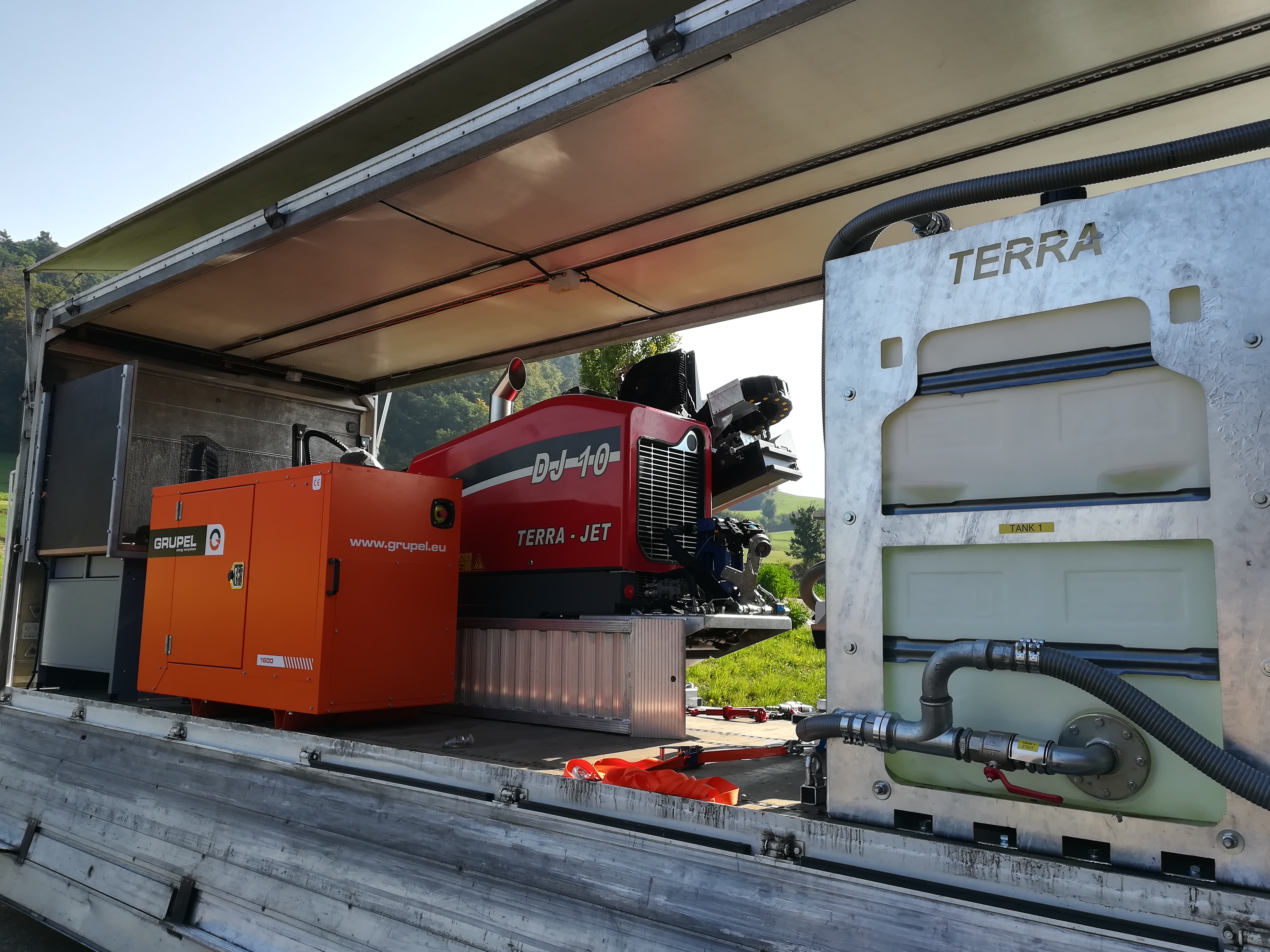

Seitliche Anschlusspanele

Die Anschlüsse für das Frischwasser und die Spülflüssigkeit befinden sich seitlich am LKW. Die Anschlüsse sind mit Regulierhähnen, Storz-Kupplungen und Armaturen zum Befüllen und Entleeren der Tanks ausgestattet. Dies ermöglicht ein bequemes Arbeiten. Die Anschlusspanele werden rechts unterhalb des LKWs montiert.

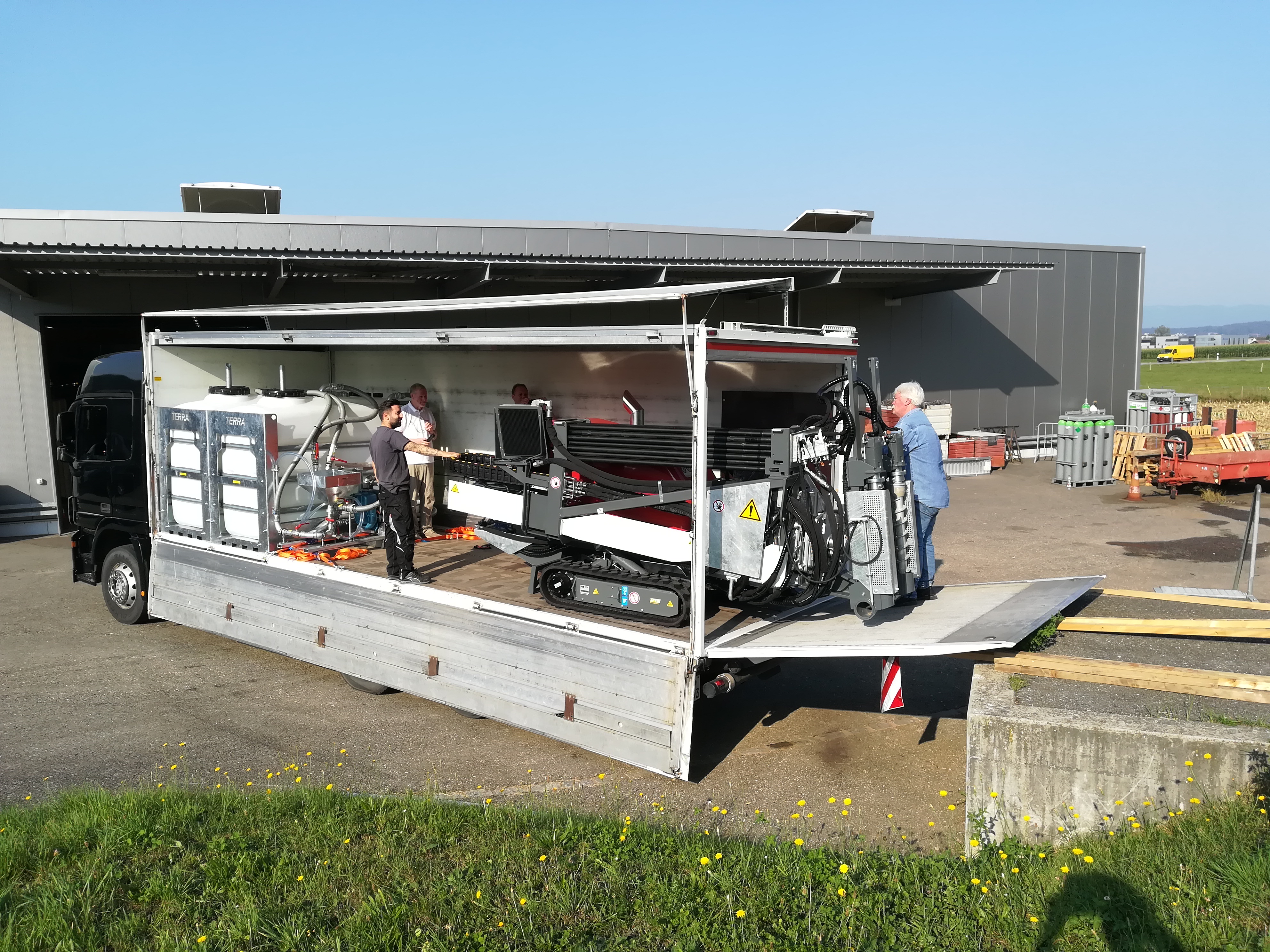

Auffahrrampen

Je nach LKW-Typ wird die Spülbohranlage über eine Auffahrrampe Ein- und Ausgefahren. Falls Auffahrrampen vorgesehen sind, wird ein Transportgestell für die Lagerung der zwei Auffahrrampen erstellt. Die Auffahrrampen werden von hinten eingeschoben.

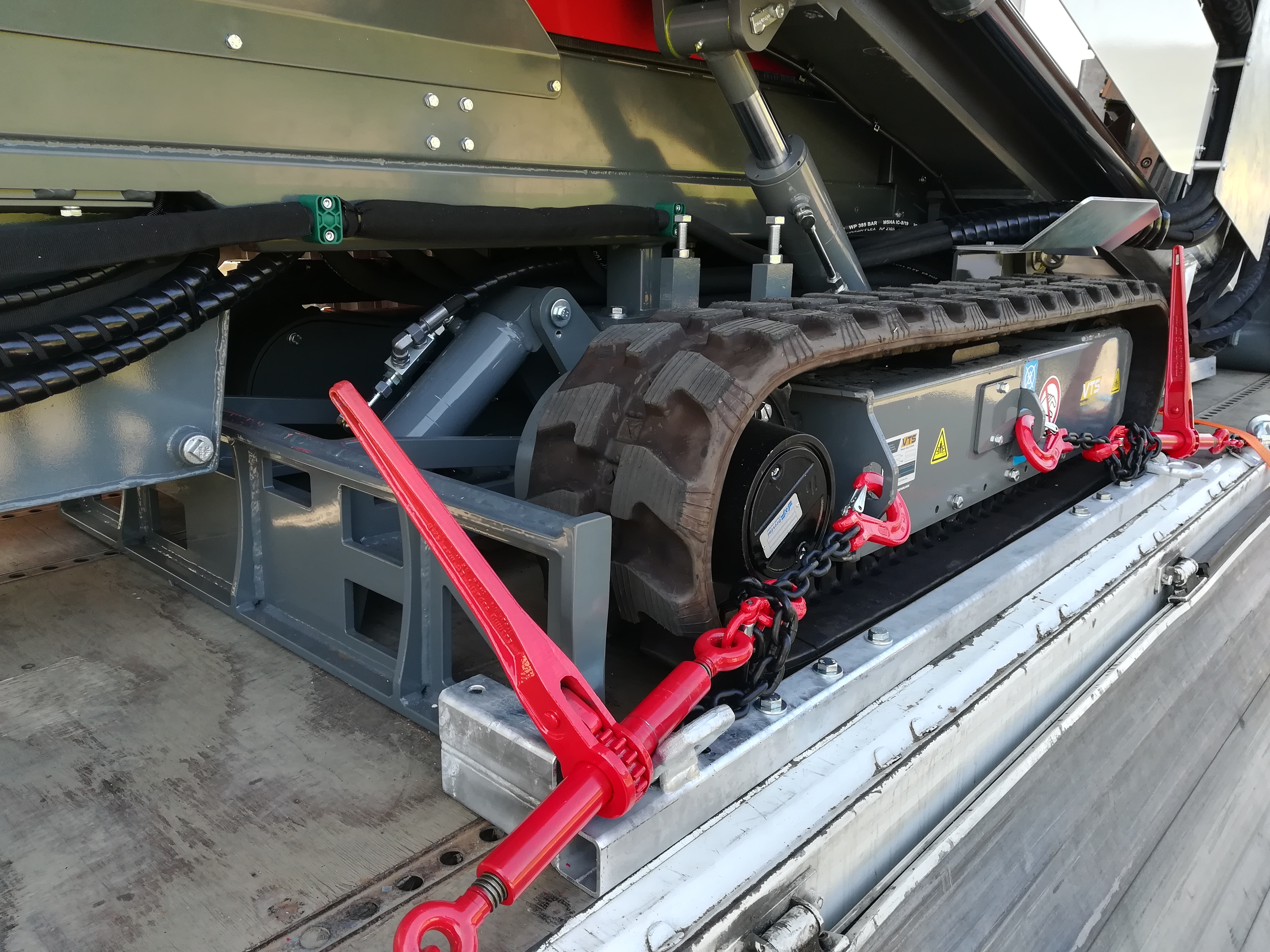

Zurrketten

Die Spülbohranlage wird mit vier Zurrketten sicher für den Transport verspannt. Die zwei Meter langen Zurrketten lassen sich schnell und einfach verkürzen. An beiden Enden befinden sich zwei Lasthaken. Die zulässige Zurrkraft beträgt 40 kN (4 to), die Mindest-Bruchkraft 80 kN (8 to).

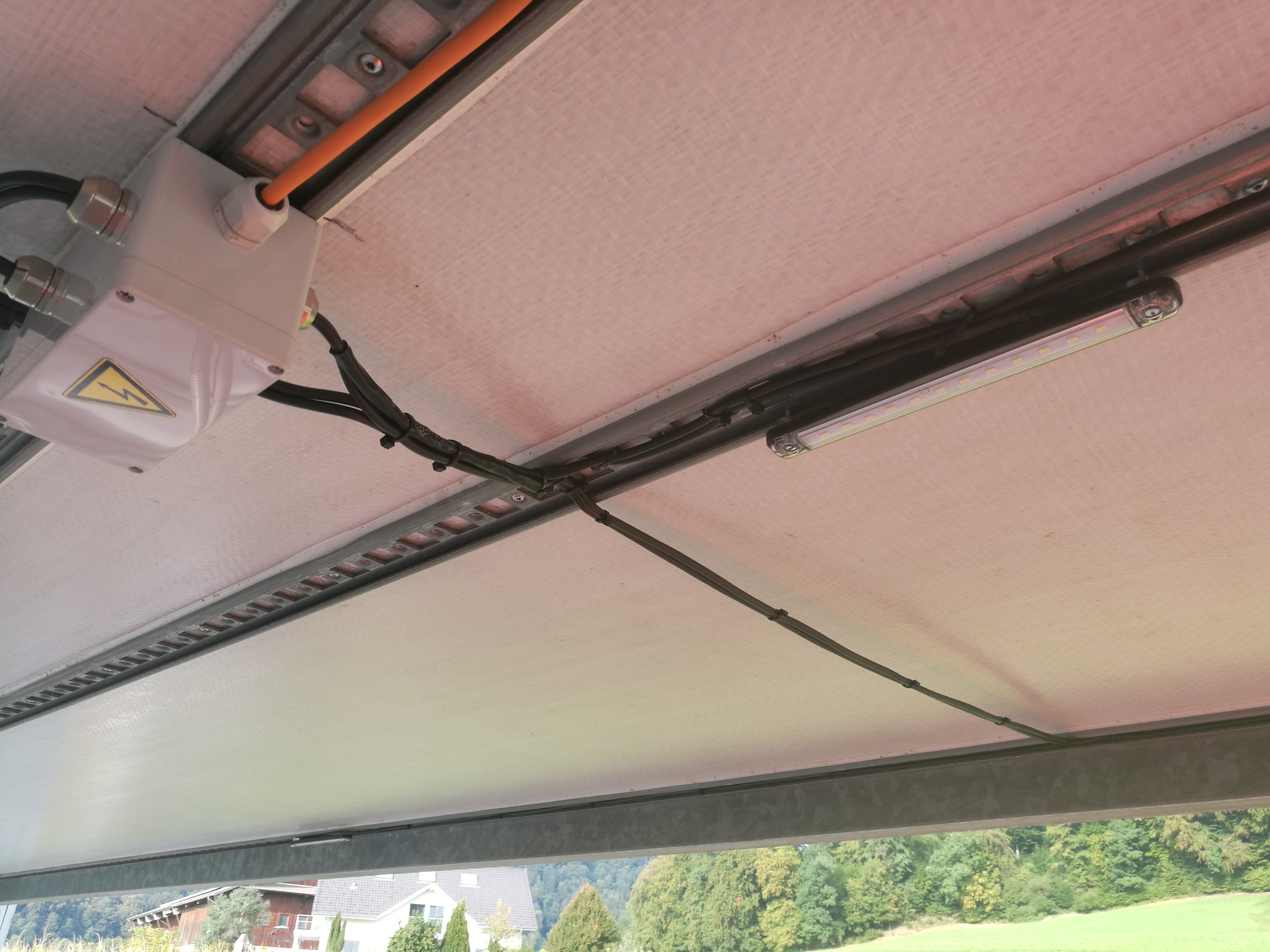

Beleuchtung mit LED-Leuchten

Der LKW Koffer wird mit 8x LED-Leuchten ausgestattet. Die Beleuchtung wird mit einem gerastetem Wippschalter ein-und ausgeschalten. Im LKW-Koffer befinden sich eine Verteilerdose und deren Verkabelung.
