Mischanlage MS 1200

4000 - 8000 ltr

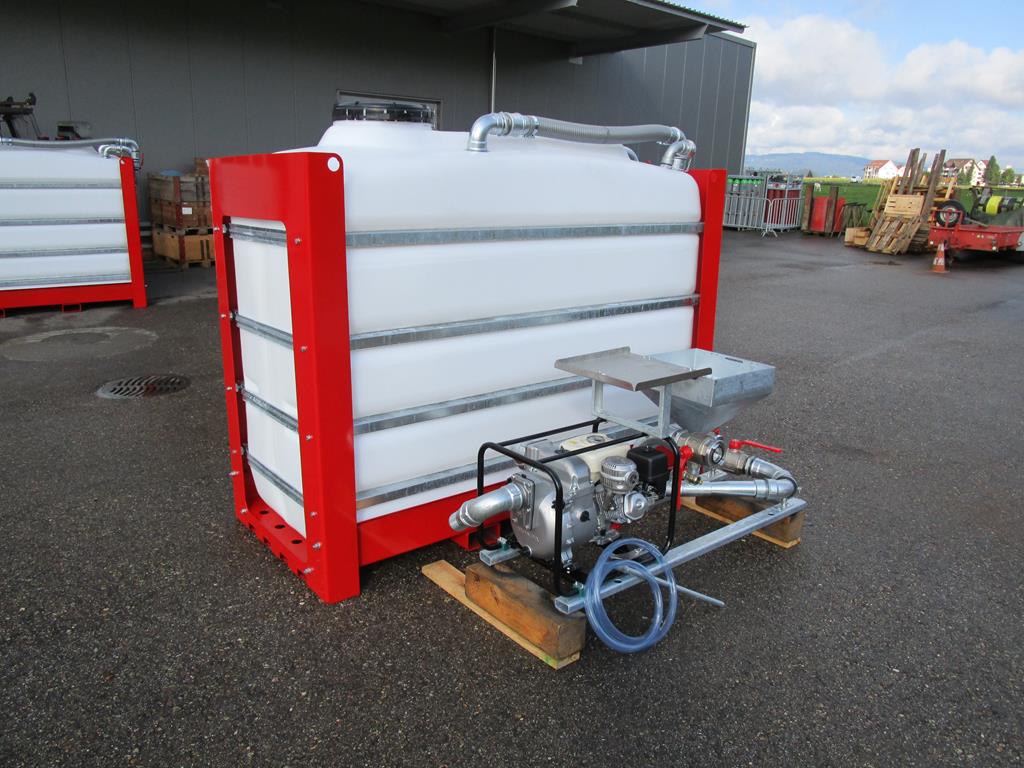

		Mischanlage, Mischstation TERRA MS 1200, 4000 ltr

Mischstation MS 1200 - Produktivität dank Mischerleistung

    Die MS 1200 gehört zu den produktivsten Mischanlagen Ihrer Klasse. Ausgestattet mit einer HONDA Trashpumpe wälzt die Mischstation 1200 ltr/min um. Eine zusätzliche Bentonit-Speisepumpe fördert die Spülflüssigkeit anschliessend mit 700 ltr/min schnell und zuverlässig zu Ihrem TERRA-JET. Mit einer schnellen Mischzeit von 7-10 min können wahlweise 4000 ltr oder 2x4000 ltr angemischt werden. Somit verlieren Sie keine Zeit auf Ihrer HDD Baustelle.

Mischstation MS 1200 - Produktivität dank Mischerleistung
Mischstation MS 1200 - Produktivität dank Mischerleistung

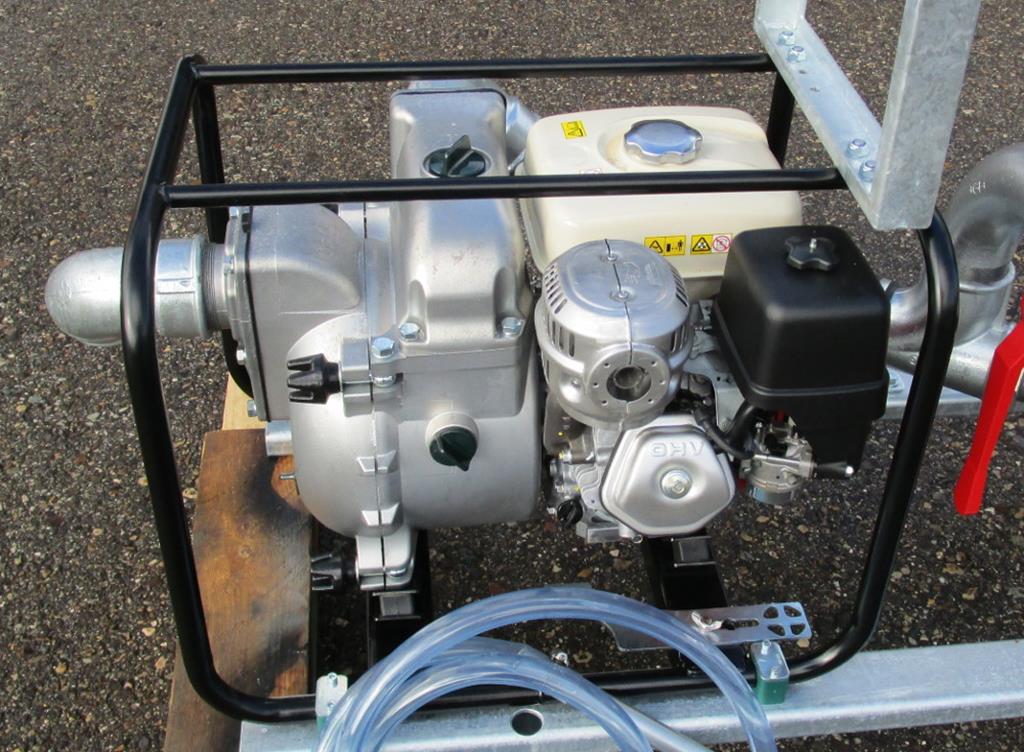

Mischer- und Bentonitspeisepumpe

    Die MS 1200 ist mit einer Mischer- und einer Bentonit-Speisepumpe ausgestattet. Der Ausgang der Mischstation hat eine Storz-Kupplung KA 66 mm für einen Feuerwehrschlauch. Dieser kann zum TERRA-JET bis zu 60 m lang sein.

Mischer- und Bentonitspeisepumpe
Mischer- und Bentonitspeisepumpe

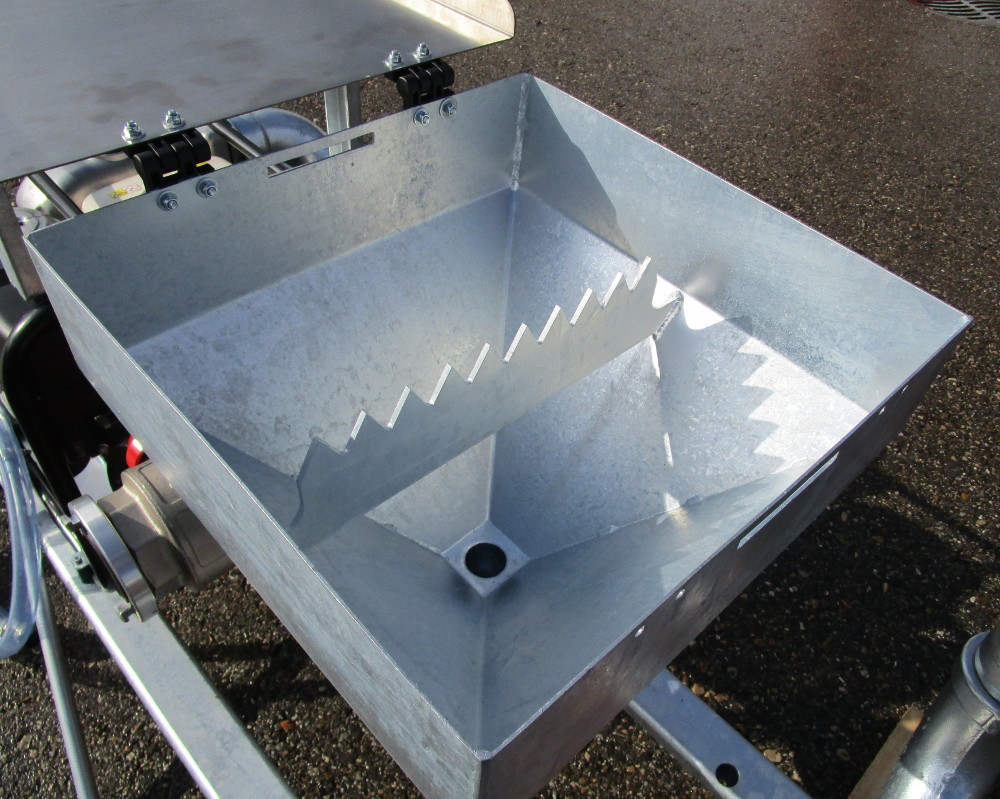

Einfülltrichter mit Ansaugsystem (Venturi)

    Dank des grossen Trichters für 25 kg Bentonit kann der Hochleistungsinjektor grosse Mengen an Bentonit rasch verarbeiten und in den Spülflüssigkeitstank befördern. Die Aufreissschneide im Einfülltrichter öffnet die Bentonitsäcke. Der Deckel des Einfülltrichters dient auch als Auflage für einen 25 kg Sack Bentonit.

Einfülltrichter mit Ansaugsystem (Venturi)
Einfülltrichter mit Ansaugsystem (Venturi)

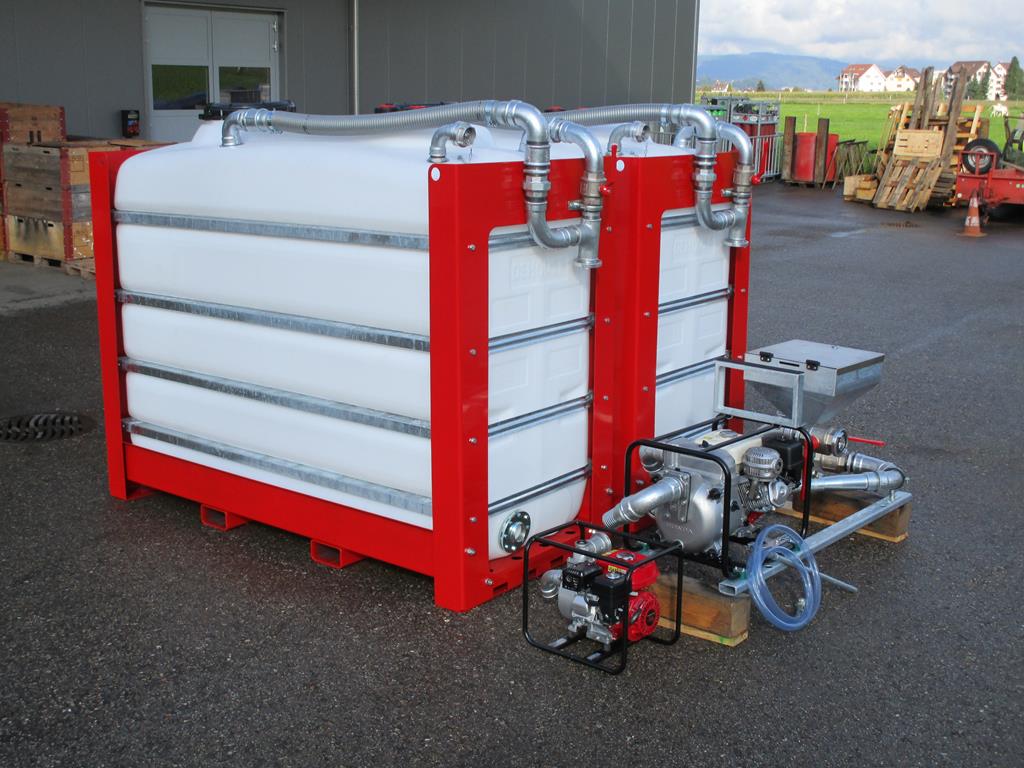

Modularer Tankaufbau mit 4000 ltr oder 2x 4000 ltr

    Die MS 1200 ist mit zwei 4000 ltr Tanks ausgestattet. Beide Tanks sind mit einer Bodenspülung ausgestattet, damit das Bentonit nicht abgelagert sondern kontinuierlich umgepumpt wird. Sie wird von oben gespeist und kann mit einem bedienerfreundlichen Regulierhahn zugeschaltet werden.

Modularer Tankaufbau mit 4000 ltr oder 2x 4000 ltr
Modularer Tankaufbau mit 4000 ltr oder 2x 4000 ltr

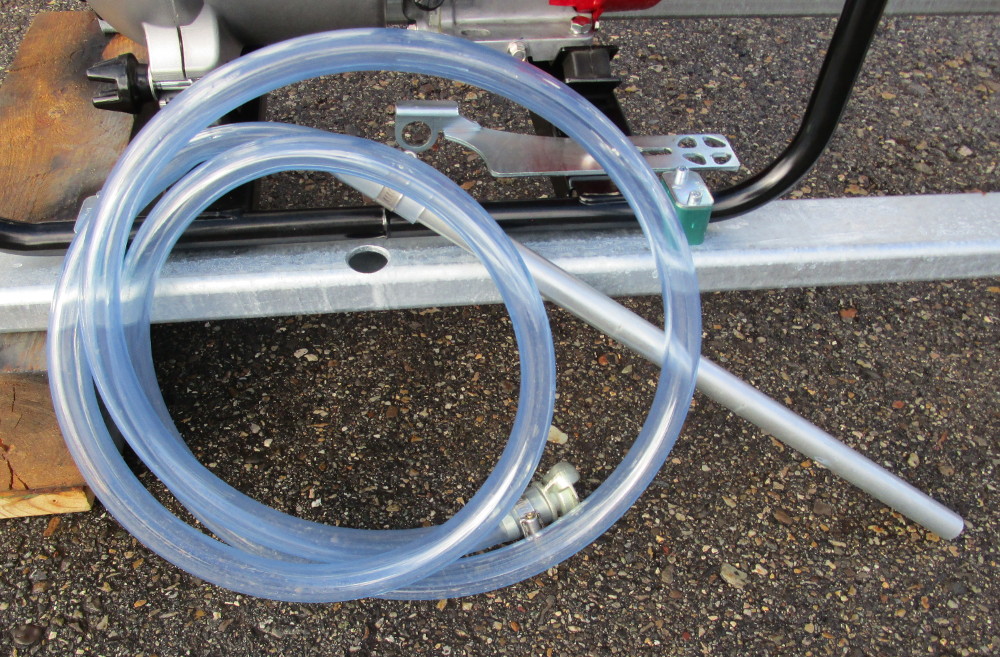

Reinigung

    Falls der Injektor verstopft, kann er während des Mischvorgangs mit dem Reinigungsrohr gereinigt werden. Das Reinigungsrohr kann einfach und schnell an der Mischstation befestigt werden.

Reinigung
Reinigung




Technische Daten

Technische Daten



Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
Antriebsleistung, Mischerpumpe
8.5 PS (6.3 kW)
8.5 HP (6.3 kW)
Antriebsleistung, Speisepumpe
5.3 PS (4.0 kW)
5.3 HP (4.0 kW)
Kraftstoff
Petrol
Petrol
Förderleistung zum Mischen
1200 ltr/min
320 gpm
Förderleistung zur Spülbohranlage
700 ltr/min
185 gpm
Abstand bis zur Spülbohranlage, max.
60 m
200 ft
Förderhöhe
25 m (2.5 bar)
360 psi
Typische Anmischzeit
7-10 min
7-10 min
Einfülltrichter für Bentonit
25 kg
55 lbs
Spülflüssigkeitstank
4000 / 8000 ltr
1030 / 2060 gal
Dimensionen mit einem Tank L x B x H
2460 x 1900 x 2050 mm
97 x 75 x 80 in
Dimensionen mit zwei Tanks L x B x H
2460 x 3000 x 2050 mm
97 x 120 x 80 in
Gewicht mit einem Tank (leer)
720 kg
1590 lbs
Gewicht mit einem Tank (voll)
4720 kg
10400 lbs
Gewicht mit zwei Tanks (leer)
1240 kg
2730 lbs
Gewicht mit zwei Tanks (voll)
9240 kg
20400 lbs
