Mischanlage MS 700

2000 - 4000 ltr

		Mischanlage, Mischstation TERRA MS 700, 2000 ltr

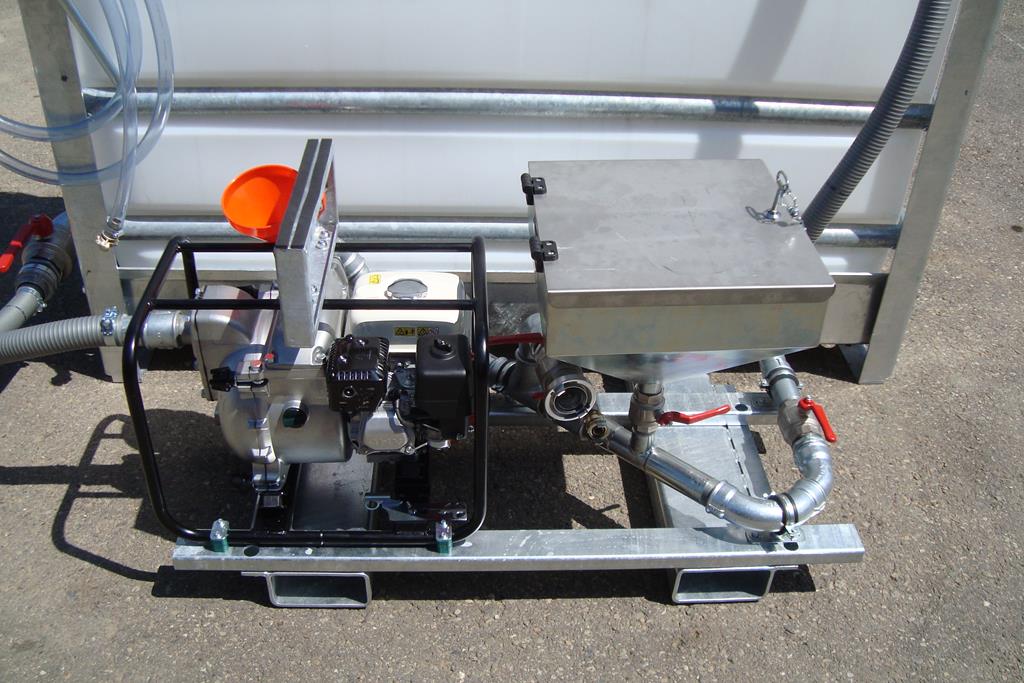

Mischstation MS 700 - höchste Mischerleistung und Effizienz

    Die Mischstation MS 700 wurde entwickelt um schnell und zuverlässig ihre Spülbohranlage mit Bentonit zu versorgen. Ausgestattet mit einer HONDA-Mischerpumpe pumpt die Mischstation 700 ltr/min um und fördert die Spülflüssigkeit zuverlässig zu Ihrem TERRA-JET.

Mischstation MS 700 - höchste Mischerleistung und Effizienz
Mischstation MS 700 - höchste Mischerleistung und Effizienz

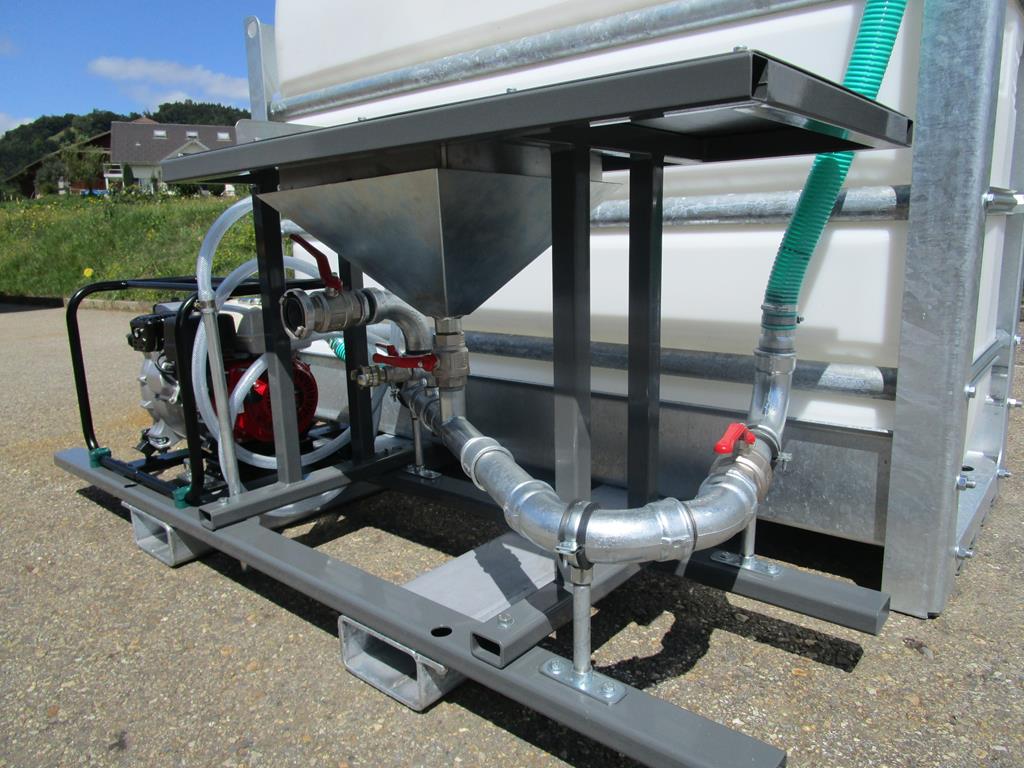

Hochleistungsinjektor

    Der Hochleistungsinjektor ist mit einem grossen Trichter für 25 kg Bentonit ausgestattet. Daneben befindet sich ein Reinigungschlauch. Falls der Injektor verstopft, kann er während des Mischvorgangs mit dem Reinigungsrohr gereinigt werden.

Hochleistungsinjektor
Hochleistungsinjektor

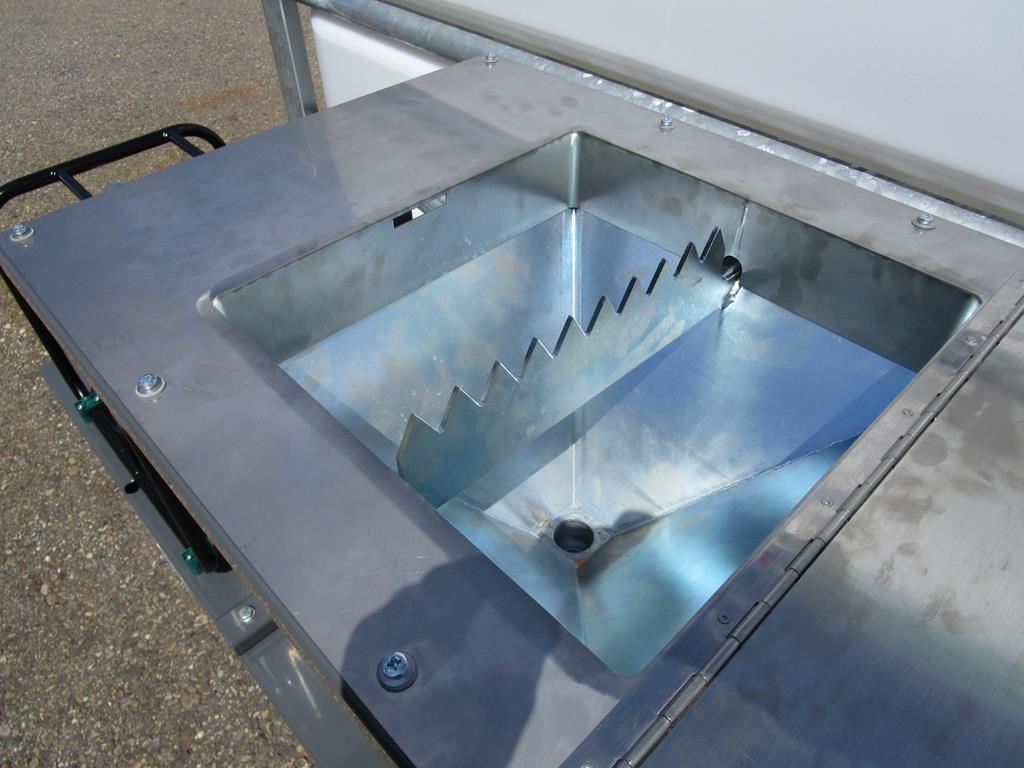

Einfülltrichter mit Ansaugsystem (Venturi)

    Der grosse Einfülltrichter mit Aufreissschneiden erleichtert das Arbeiten auf Ihrer HDD-Baustelle. Der Einfülltrichter schneidet die Bentonitsäcke auf. Neben dem Einfülltrichter kann ein 25 kg Sack Bentonit platziert werden. Durch das Venturirohr entsteht ein Unterdruck. Das Bentonit wird kontinuierlich angesaugt und sorgt für ein zuverlässiges Mischen.

Einfülltrichter mit Ansaugsystem (Venturi)
Einfülltrichter mit Ansaugsystem (Venturi)

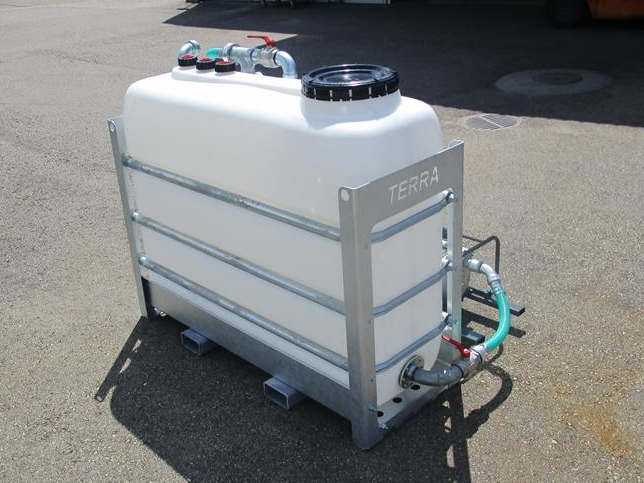

2000 oder 2x2000 Liter Tank mit Bodenspülung

    Die MS 700 wird standardmässig mit einem 2000 Liter Tank ausgestattet. Wahlweise kann auch ein zweiter Tank gekoppelt werden. Beide Tanks sind mit einer Bodenspülung ausgestattet, damit das Bentonit nicht abgelagert sondern kontinuierlich umgepumpt wird. Er wird von oben gespeist und kann mit einem bedienerfreundlichen Regulierhahn zugeschaltet werden.

2000 oder 2x2000 Liter Tank mit Bodenspülung
2000 oder 2x2000 Liter Tank mit Bodenspülung

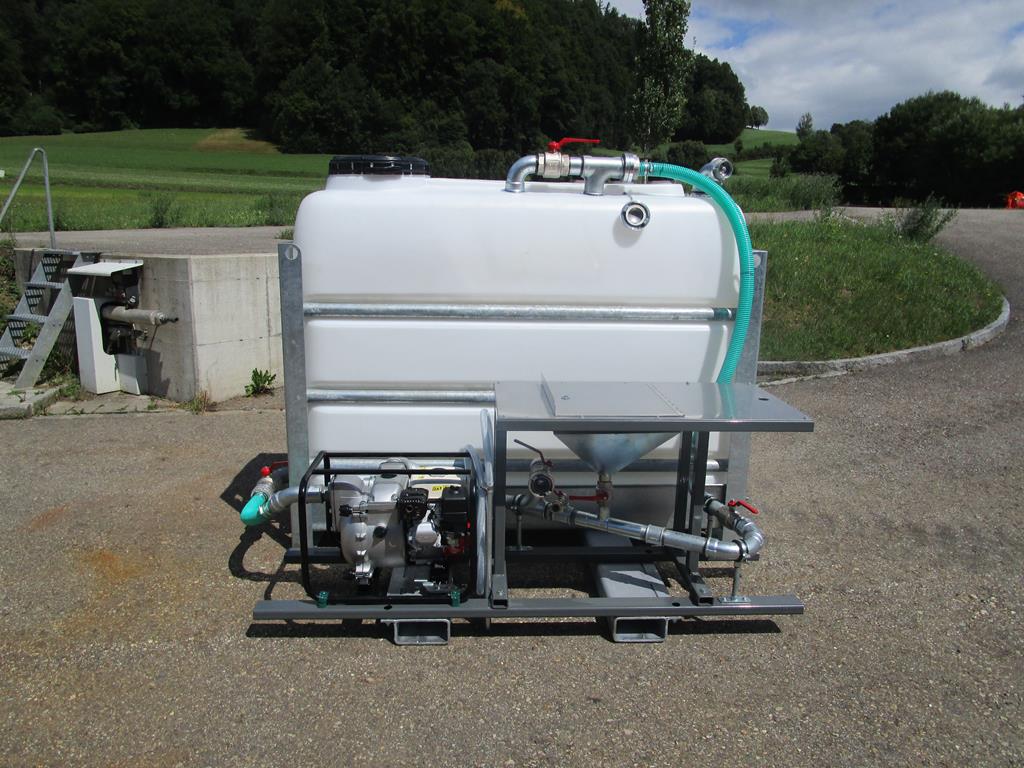

Kompakte Bauweise

    Die Mischstation hat eine kompakte Bauweise. Sie kann bequem auf einem LKW installiert werden und nimmt wenig Platz ein. Die MS 700 kann mit dem Hubstapler oder an den vier oberen Ausschlagpunkten mit einem Bagger oder Kran angehoben werden.

Kompakte Bauweise
Kompakte Bauweise




Technische Daten

Technische Daten



Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
Antriebsleistung, Mischerpumpe
5 PS (4 kW)
5 HP (4 kW)
Kraftstoff
Petrol
Petrol
Förderleistung zum Mischen
700 ltr/min
185 gpm
Förderhöhe
26 m (2.6 bar)
377 psi
Typische Anmischzeit
7-10 min
7-10 min
Einfülltrichter für Bentonit
25 kg
55 lbs
Spülflüssigkeitstank
2000 / 4000 ltr
530 / 1060 gal
Dimensionen mit einem Tank L x B x H
2300 x 1400 x 1950 mm
90 x 55 x 77 in
Dimensionen mit zwei Tanks L x B x H
2300 x 2200 x 1950 mm
90 x 87 x 77 in
Gewicht mit einem Tank (leer)
780 kg
1720 lbs
Gewicht mit einem Tank (voll)
2780 kg
6130 lbs
Gewicht mit zwei Tanks (leer)
1430 kg
3150 lbs
Gewicht mit zwei Tanks (voll)
5680 kg
12500 lbs
