Mischanlage MS 850e

2000 - 4000 ltr

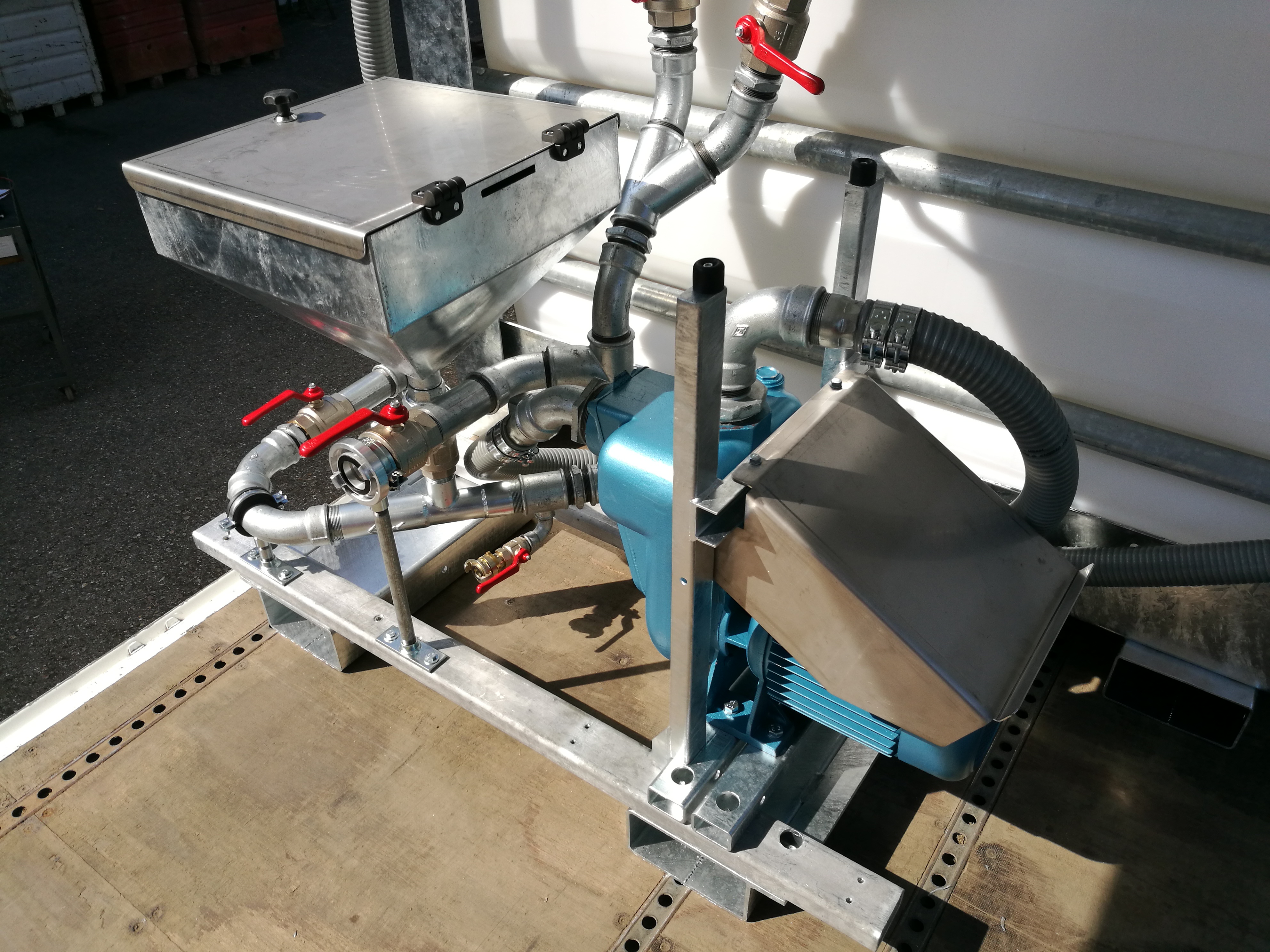

Mischstation MS 850e - elektrischer Antrieb mit höchster Effizienz

    Die Mischstation MS 850e wurde entwickelt, um schnell und zuverlässig Ihre Spülbohranlage mit Bentonit zu versorgen. Ausgestattet mit einer Hochleistungs-Mischerpumpe mit Spezialdichtungen für Bentonit pumpt sie 850 ltr/min um und fördert die Spülflüssigkeit zuverlässig bis zu 60 m zu Ihrem TERRA-JET.

Mischstation MS 850e - elektrischer Antrieb mit höchster Effizienz
Mischstation MS 850e - elektrischer Antrieb mit höchster Effizienz

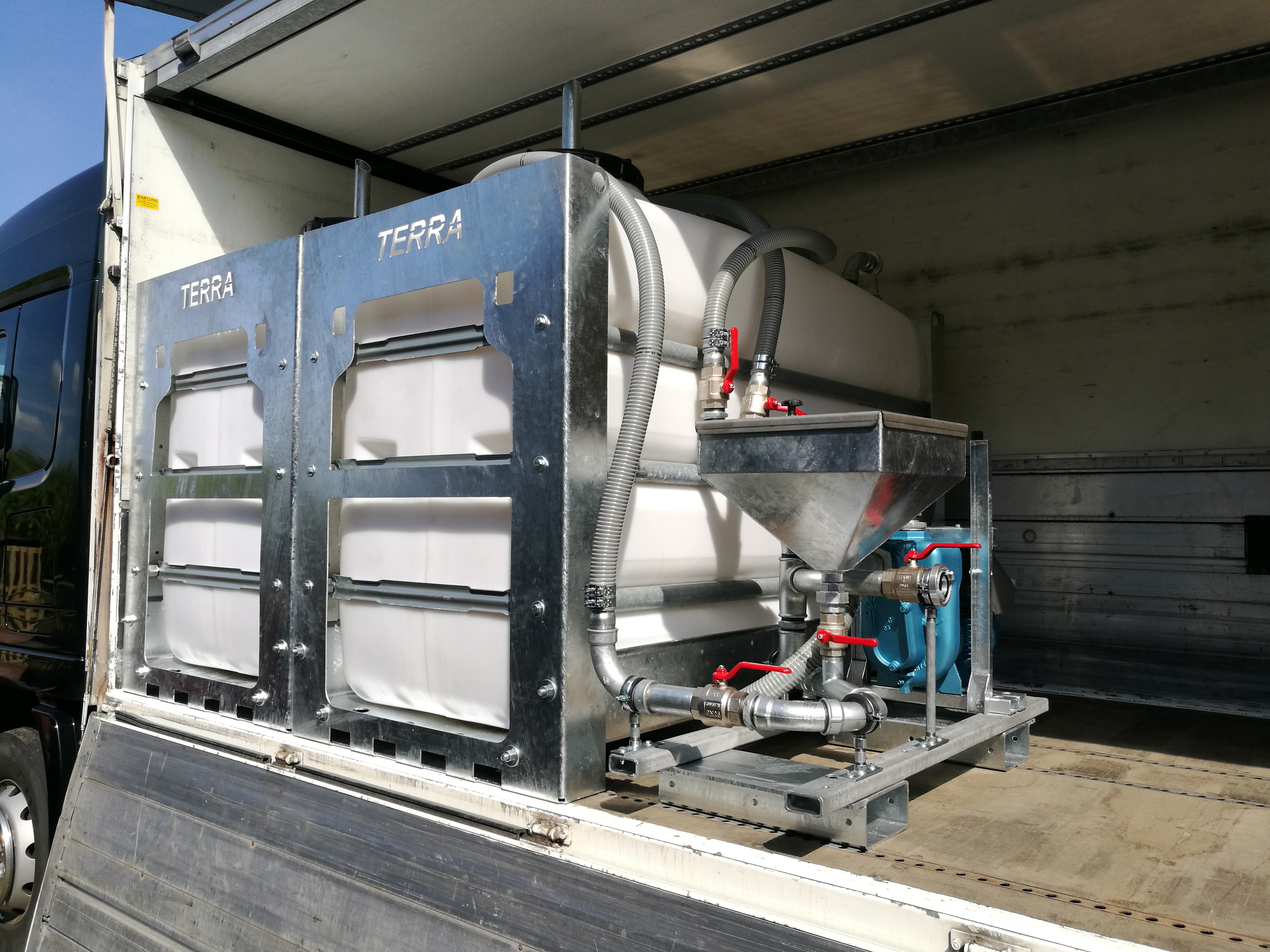

Bentonit- und Frischwassertank

    Die Mischstation MS 850e hat eine kompakte Bauweise. Sie kann bequem auf einem LKW installiert werden und nimmt wenig Platz ein. Sie kann wahlweise mit einem oder zwei Tanks ausgestattet werden. Der erste Tank ist für das Bentonit vorgesehen. Der zweite Tank dient als Frischwassertank. Das Tankvolumen kann dabei individuell gewählt werden. TERRA bietet 2‘000 ltr und 3‘000 ltr Tanks an.

Bentonit- und Frischwassertank
Bentonit- und Frischwassertank

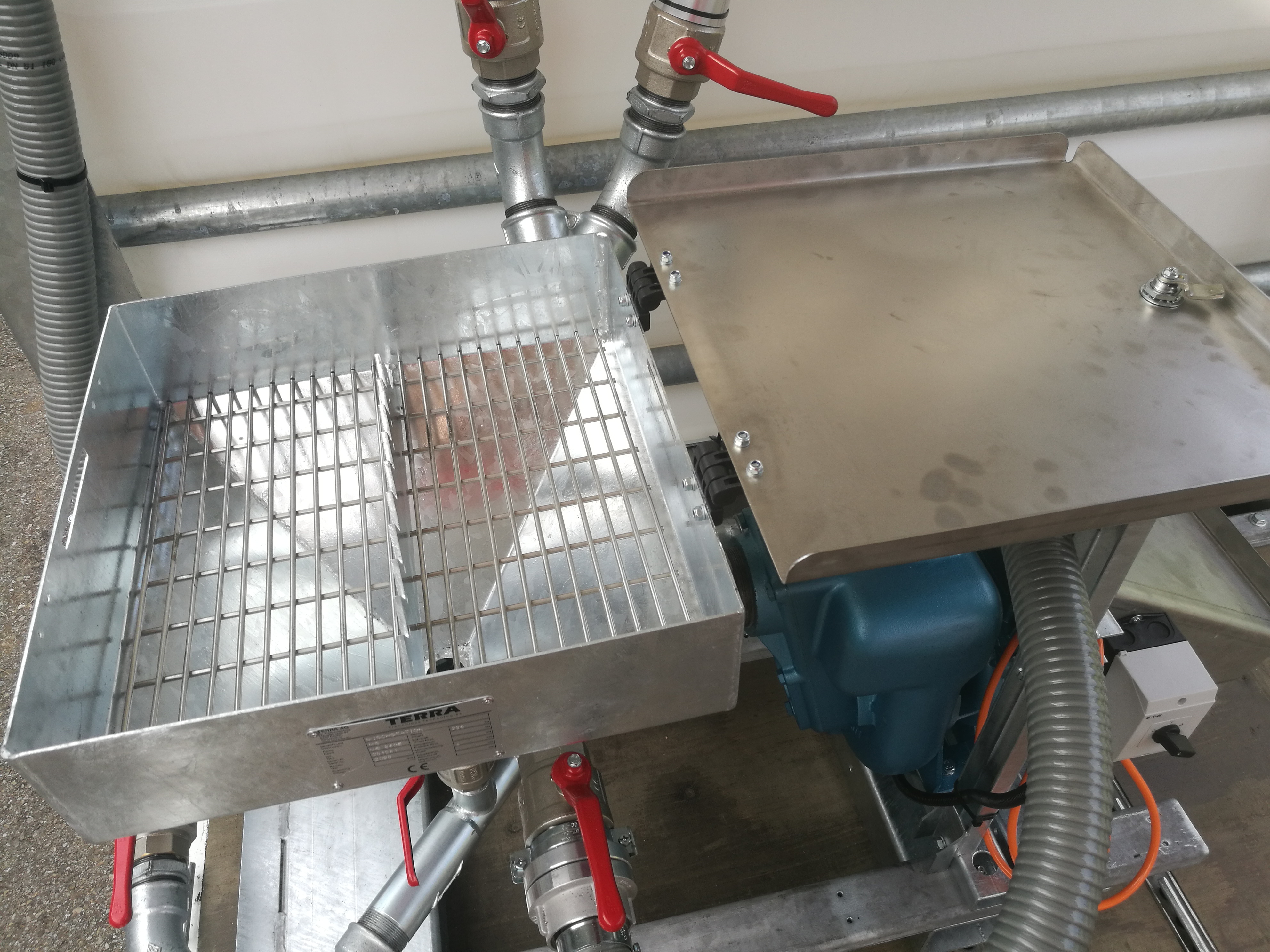

Hochleistungsinjektor

    Der grosse Einfülltrichter mit Aufreissschneiden erleichtert das Arbeiten auf Ihrer HDD-Baustelle. Der Einfülltrichter schneidet die Bentonitsäcke auf. Neben dem Einfülltrichter kann ein 25 kg Sack Bentonit platziert werden. Durch das Venturirohr entsteht ein Unterdruck. Das Bentonit wird kontinuierlich angesaugt und sorgt für ein zuverlässiges Mischen. Falls der Injektor verstopft, kann er während des Mischvorgangs mit dem Reinigungsrohr gereinigt werden.

Hochleistungsinjektor
Hochleistungsinjektor

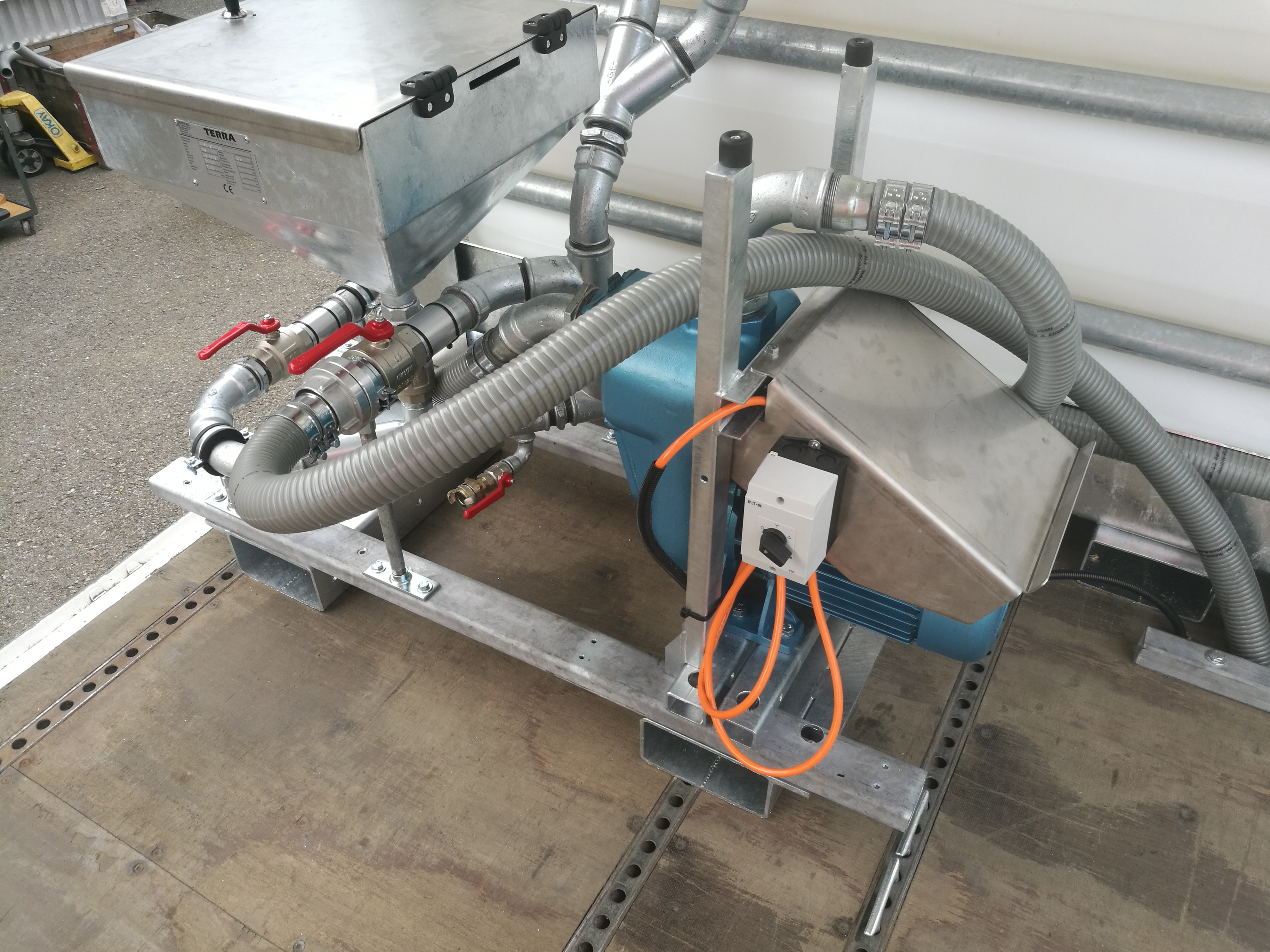

Dreiecksschaltung

    Die MS 850e wird elektrisch angetrieben. Die Pumpe benötigt 5.5 PS (4.0 kW). Sie muss mit einem Elektromotor mit 400 Volt und 50 Hz angetrieben werden. Es wird ein Diesel-Stromaggregat mit 15-20 kVA empfohlen. Der elektrische Antrieb ist leise, umweltschonend und effizient. Die Stern-Dreiecksschaltung ermöglicht ein sanftes Starten des Elektromotors.

Dreiecksschaltung
Dreiecksschaltung
