TERRA-EXTRACTOR X 300 C

Seilberster 30 t

Kompakt und leistungsstark

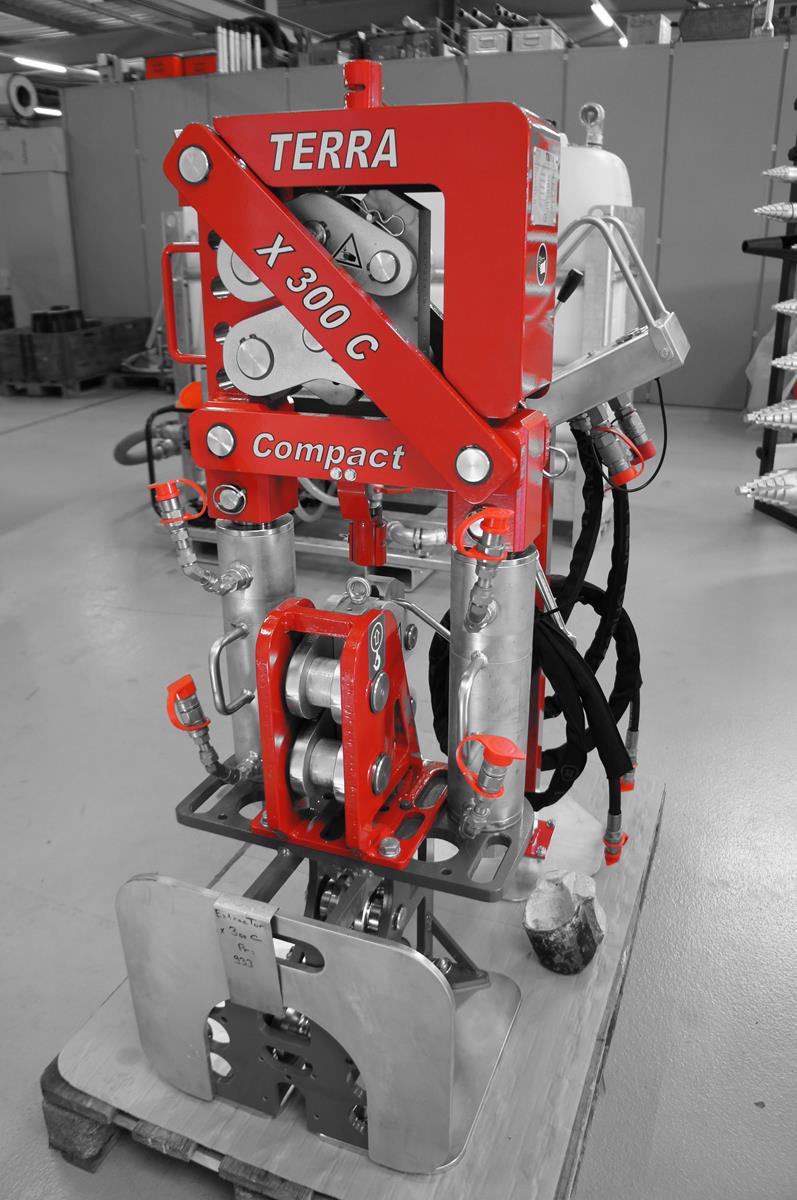

    Der TERRA-EXTRACTOR X 300 C ist ein extrem kompakter und leistungsstarker Seilberster für Ihre Berstbaustellen. Ausgestattet mit einem ø 22 mm oder 14 mm Zugseil kann der X 300 C für die Erneuerung von Rohrleitungen aus Guss, Stahl, Steinzeug oder PE/PVC eingesetzt werden. Das Bersten mit den TERRA Seilberstern ermöglicht eine hohe Flexibilität. Dank seiner kompakten Bauweise und dem kleinen Fussabdruck sind minimale Baugruben erforderlich. Sein bedienerfreundliches, modulares Design erleichtert das Arbeiten auf der Baustelle. Er ist leicht zu transportieren und lässt sich bequem und schnell installieren.

Kompakt und leistungsstark
Kompakt und leistungsstark

30 Tonnen volle Kraft

    Angetrieben mit einem robusten 23 PS starken VANGUARD-Benzinmotor erreicht der X 300 C eine maximale Zugkraft von 30 Tonnen bei 235 bar. Das Aggregat ist langlebig und arbeitet zuverlässig, damit Sie Ihre Baustellen schnell abwickeln können. Es können Neurohre bis ø 180 mm über Längen bis 120 m erneuert werden. Der X 300 C arbeitet mit geringem Druck. Somit kann alternativ zum Aggregat auch ein Mini-Bagger mit Schnellwechselsystem als Antrieb genutzt werden. Eine clevere Lösung, die Zeit und Geld spart.

30 Tonnen volle Kraft
30 Tonnen volle Kraft

Zerlegbar in tragbare Teile

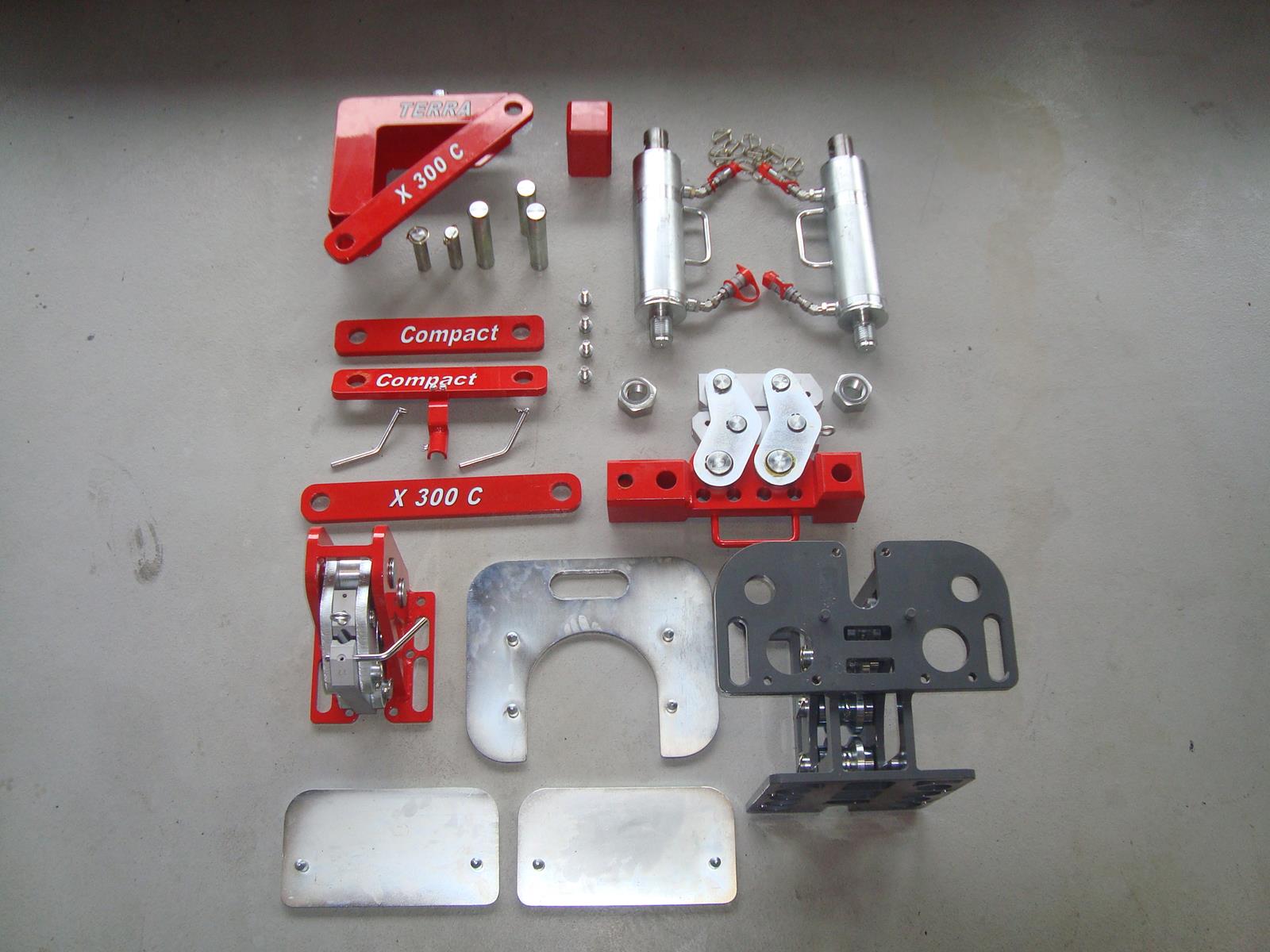

    Die geniale Bauweise des X 300 C ermöglicht ein kompaktes Design. Er lässt sich leicht bedienen, schnell installieren und gut transportieren. Er kann mit wenigen Handgriffen in Baugruppen zerlegt werden, die leichter als 45 kg sind.

    Anhängeösen dienen als Anschlagpunkte, um den X 300 C in seinen Arbeitsbereich zu heben.

Zerlegbar in tragbare Teile
Zerlegbar in tragbare Teile

High-Tech Klemmen

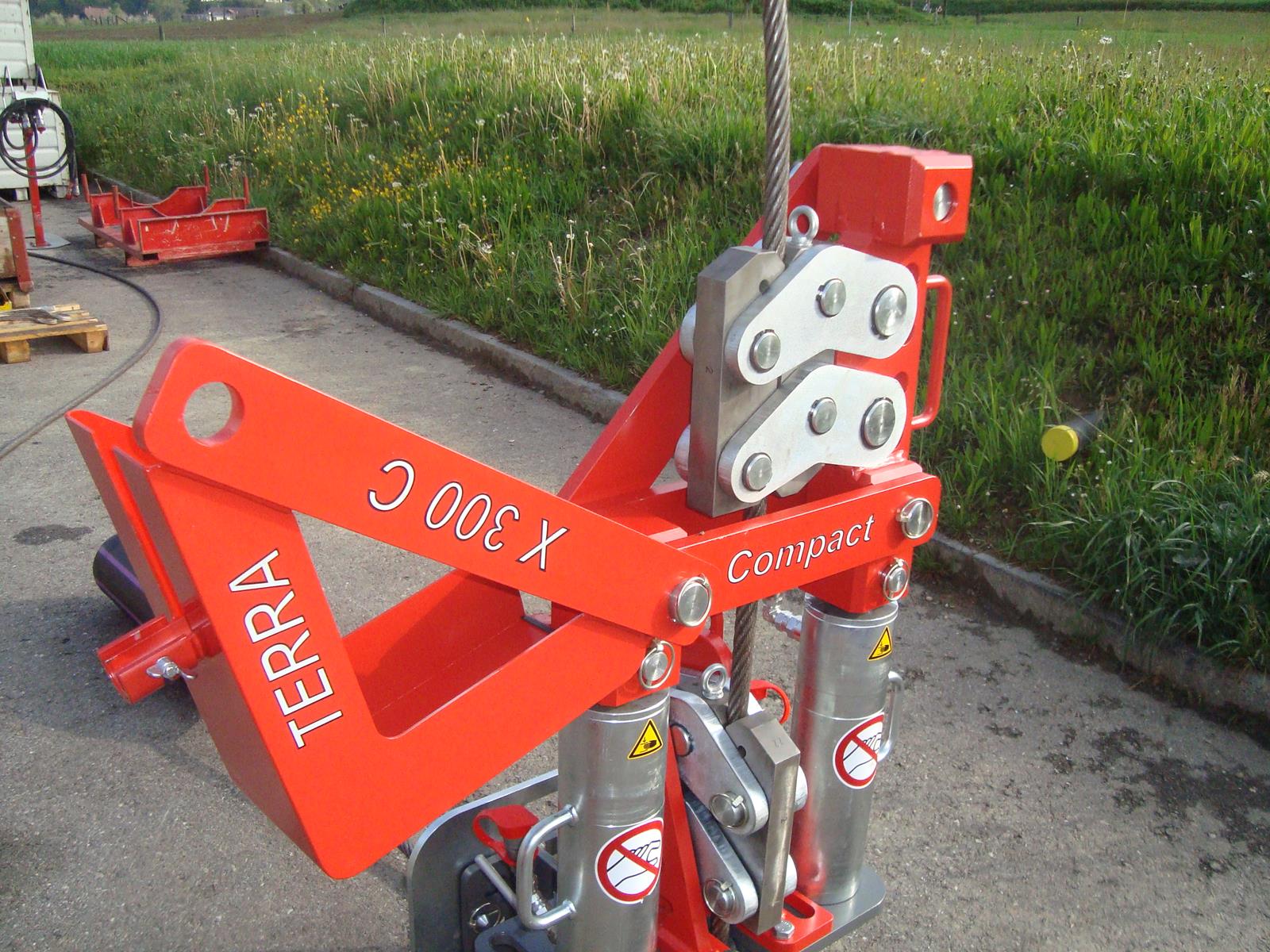

    Die Klemmen der Seilberster aus dem Hause TERRA sind High-Tech. TERRA ist einer der wenigen Hersteller, der es schafft, mit den Klemmbacken auch schmutzige und glitschige Seile unter voller Last zu greifen. Über ein halbes Jahr Entwicklungsarbeit steckt in der innovativen und durchdachten Klemmvorrichtung. Vier Klemmbacken mit Nutgrundfreistellung sorgen für einen sicheren Kontakt sowohl bei einem neuen als auch bei einem verschmutzten gebrauchten Seil. Die Hauptklemme klemmt das Zugseil, während die beiden Zylinder die Hauptklemme nach oben drücken. Die Gegenklemme hält das Zugseil unter Spannung, während die beiden Zylinder wieder einfahren und die Hauptklemme gelöst ist.

High-Tech Klemmen
High-Tech Klemmen

Kellereinsatz

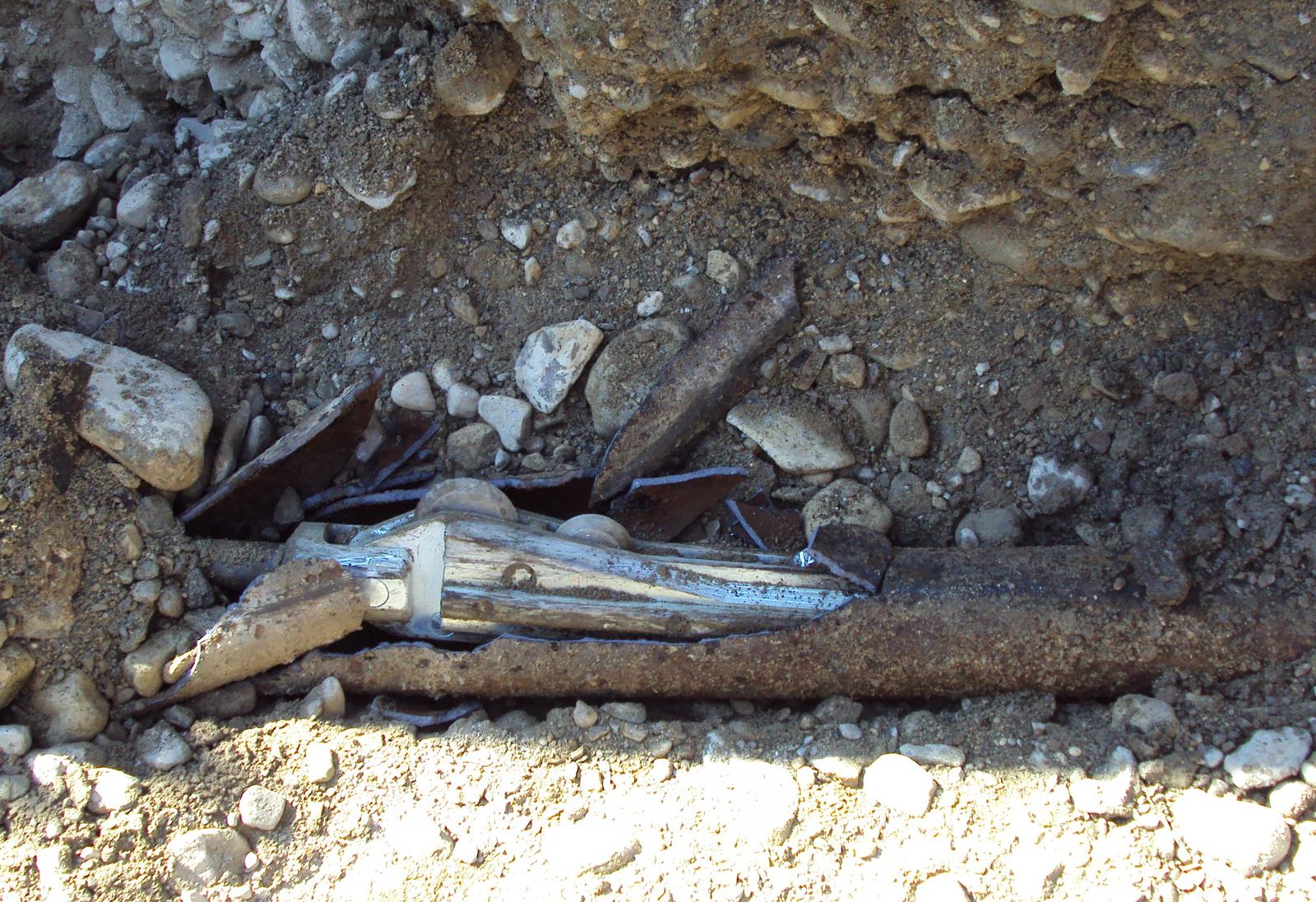

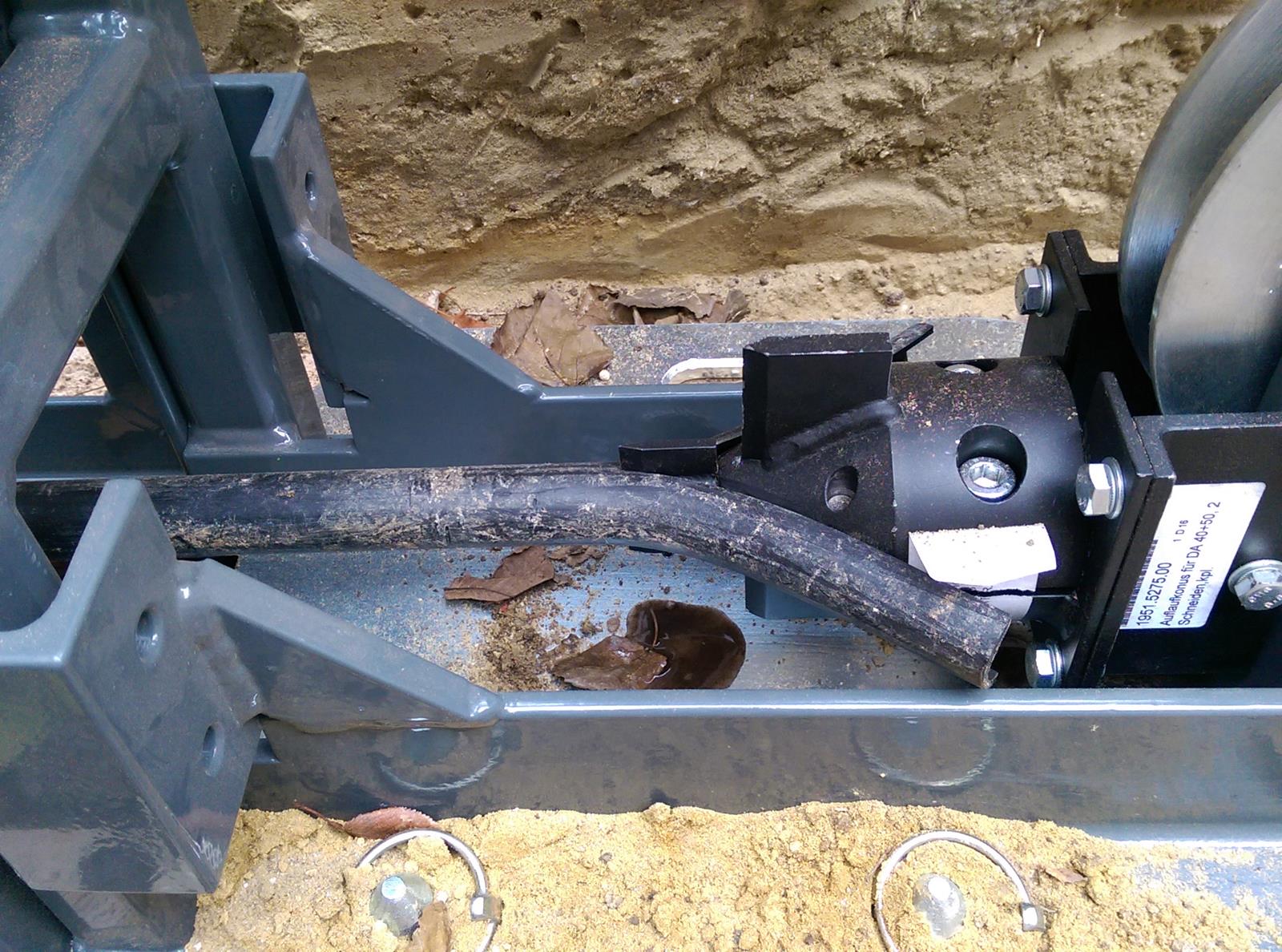

    Mit wenigen Handgriffen kann der X 300 C in Baugruppen zerlegt werden, die leichter als 45 kg sind. Zu zweit kann er in einen Keller getragen werden, um beispielsweise alte Hausanschlüsse aus PE/PVC zu sanieren.

Kellereinsatz
Kellereinsatz

Grubeneinsatz

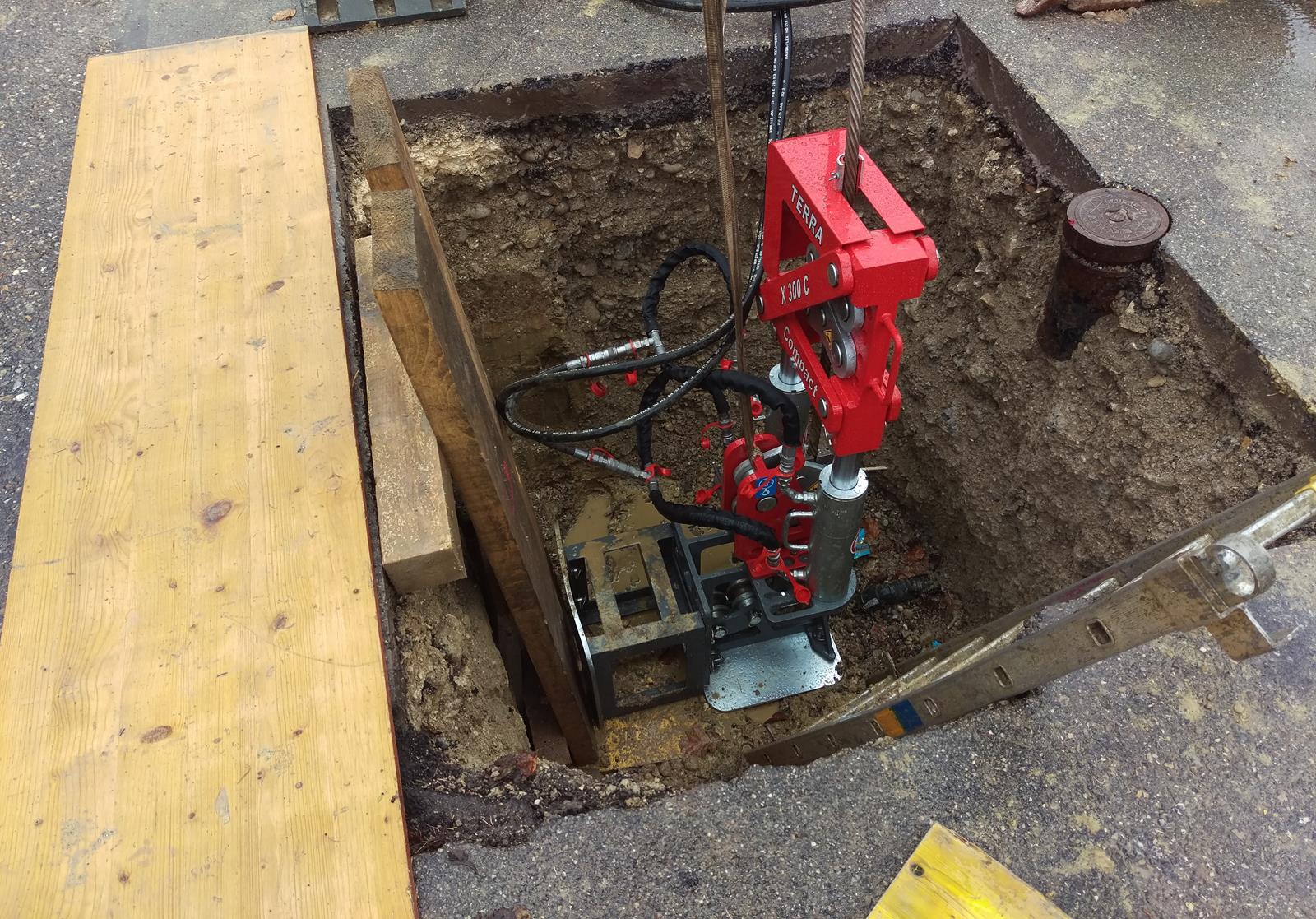

    Aufgrund der Kompaktbauweise benötigt der X 300 C nur sehr geringe Stellflächen. Er kann sich somit auch in Gruben abstützen, um Längsleitungen zu sanieren. Anhängeösen dienen als Anschlagpunkte, um den X 300 C sicher und zuverlässig in seinen Arbeitsbereich zu heben.

Grubeneinsatz
Grubeneinsatz

Schachteinsatz

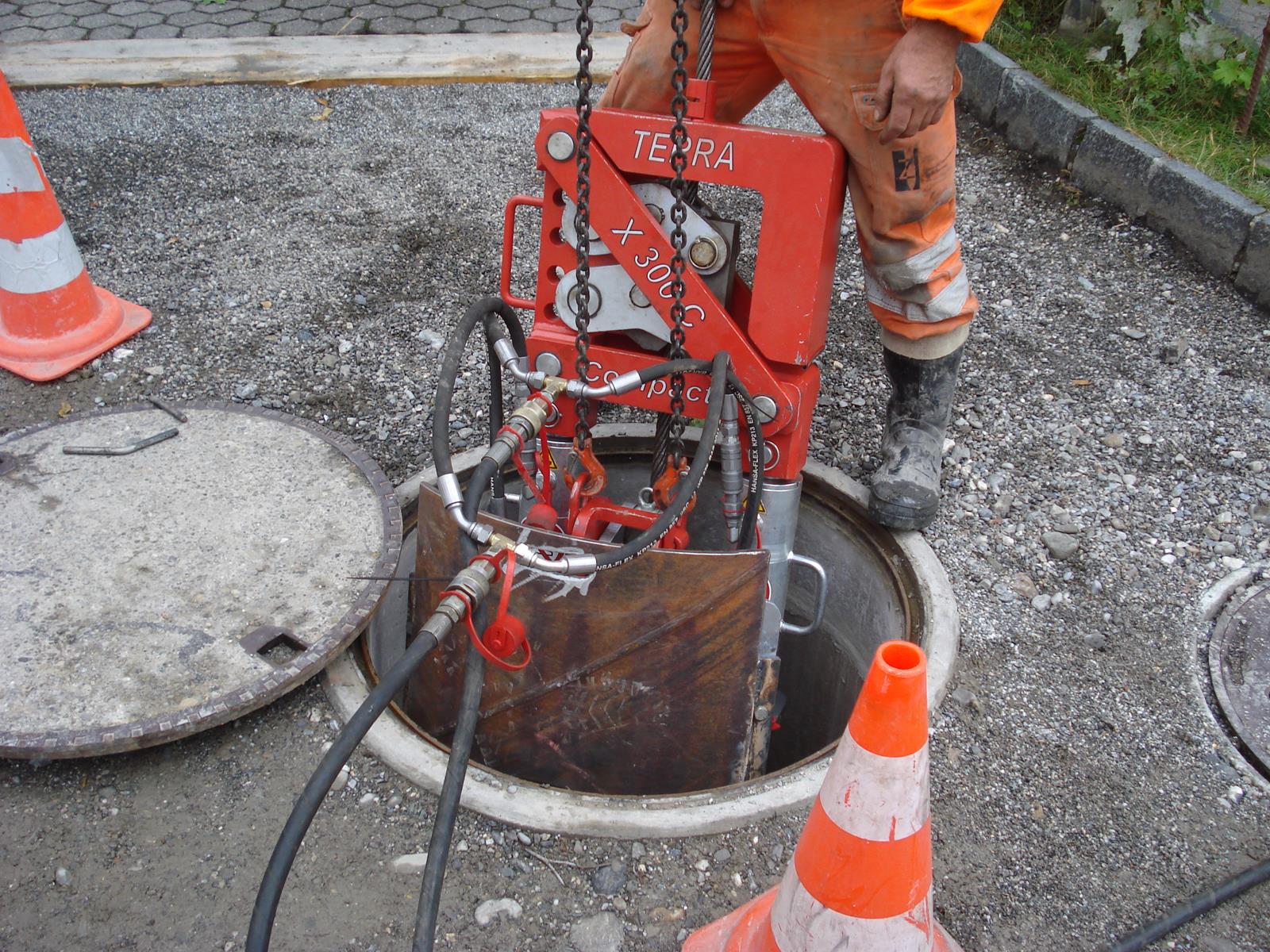

    Der X 300 C kann mit gebogenen Frontplatten ausgerüstet werden. Arbeiten aus Schächten Ø 800 mm oder Ø 1'000 mm ist somit möglich. In Kombination von geschraubten Kurzrohrmodulen können so Schacht-zu-Schacht Sanierungen erfolgen.Zerlegt lässt er sich in Schächten mit einem Einlass von ø 620 mm einbringen.

Schachteinsatz
Schachteinsatz

Umlenkrollen

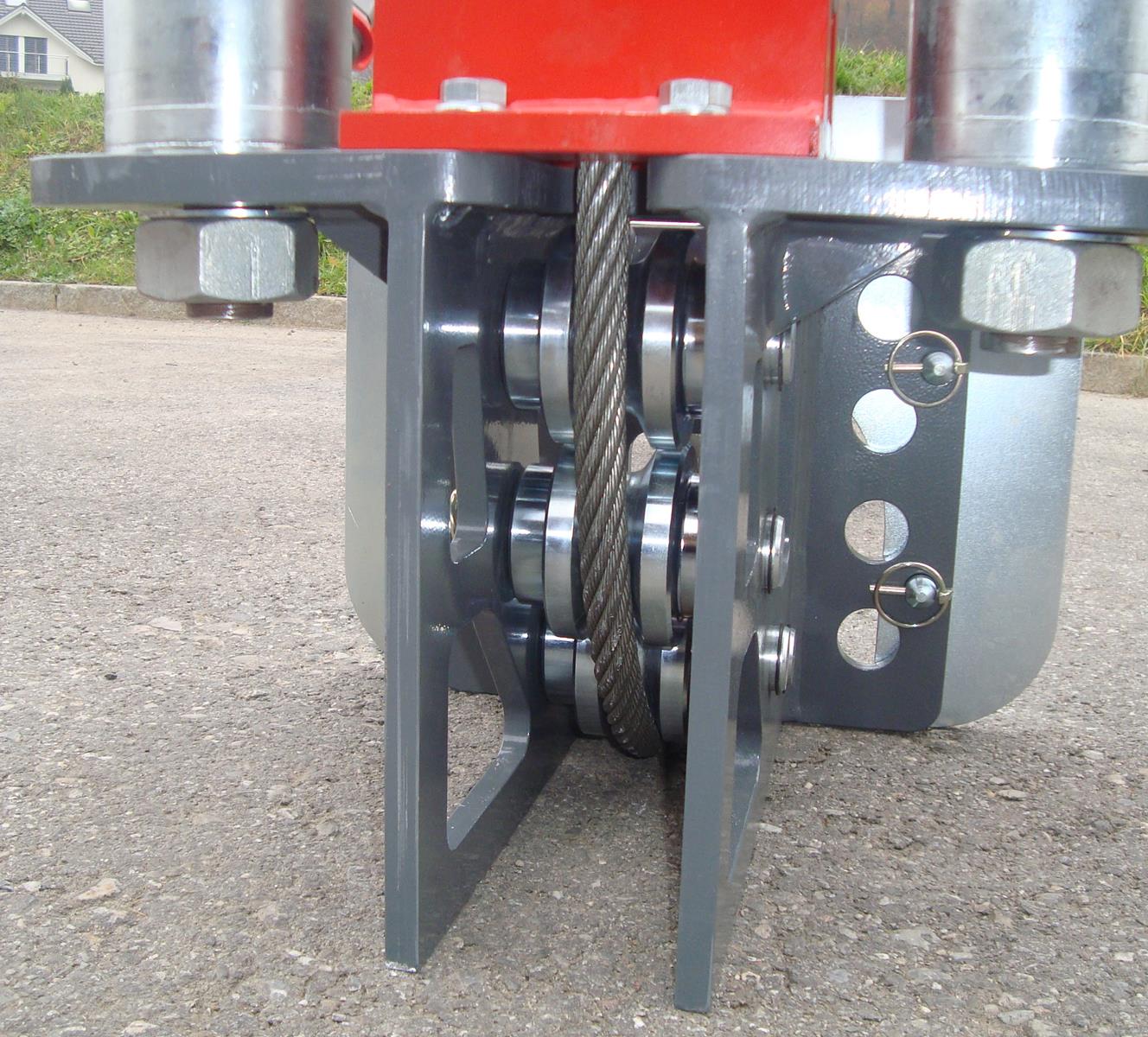

    Mehrere Umlenkrollen lenken das Zugseil von der Horizontalen in die Vertikale. Dies ermöglicht eine kompakte Bauweise und reduziert die erforderliche Grubenlänge.

Umlenkrollen
Umlenkrollen

Frontplatte

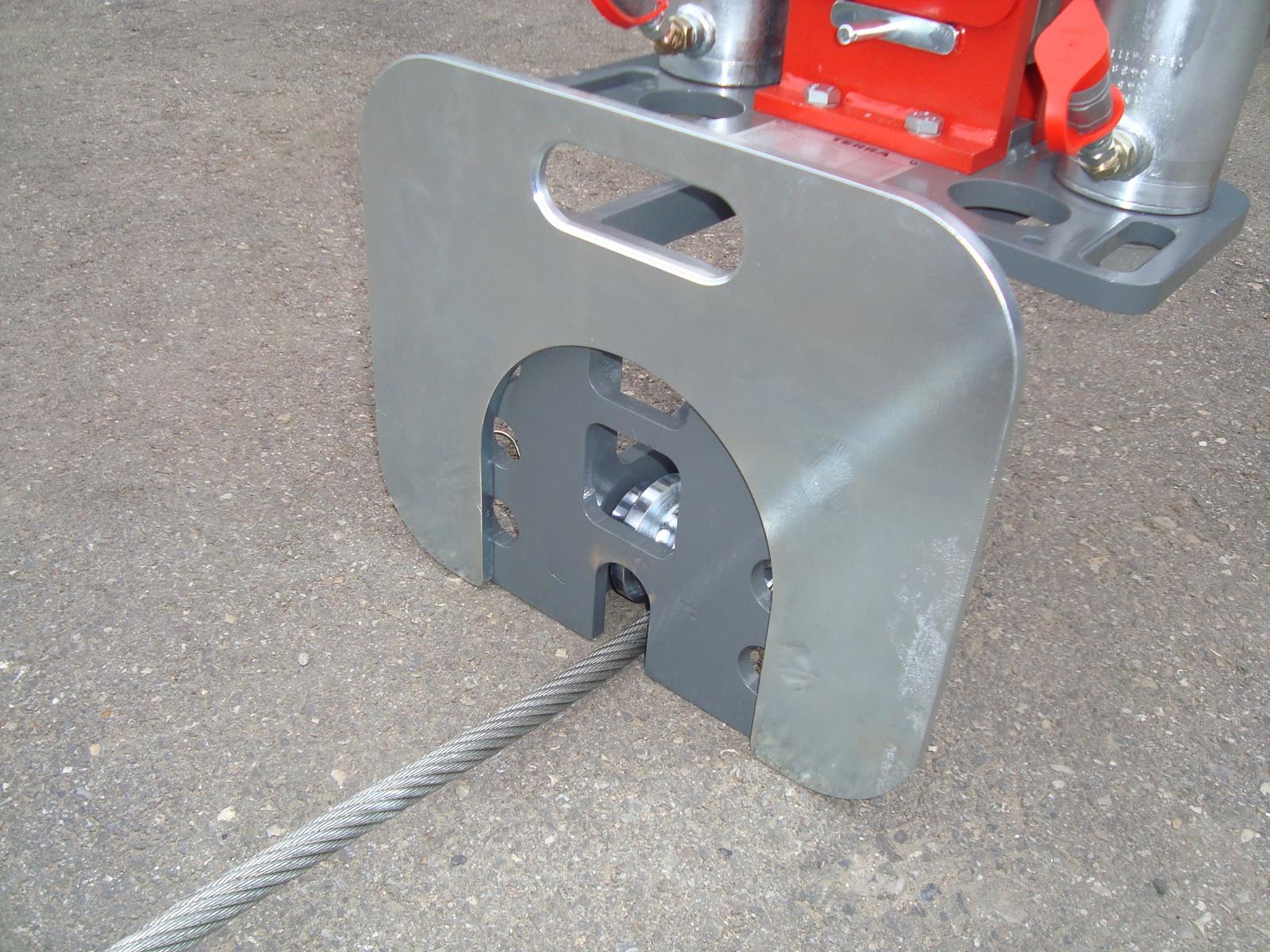

    Der Seilbester X 300 C kann auf kleinster Stellfläche von 0.4 x 0.6 m arbeiten.

Frontplatte
Frontplatte

Antrieb über Aggregat (Vanguard Motor)

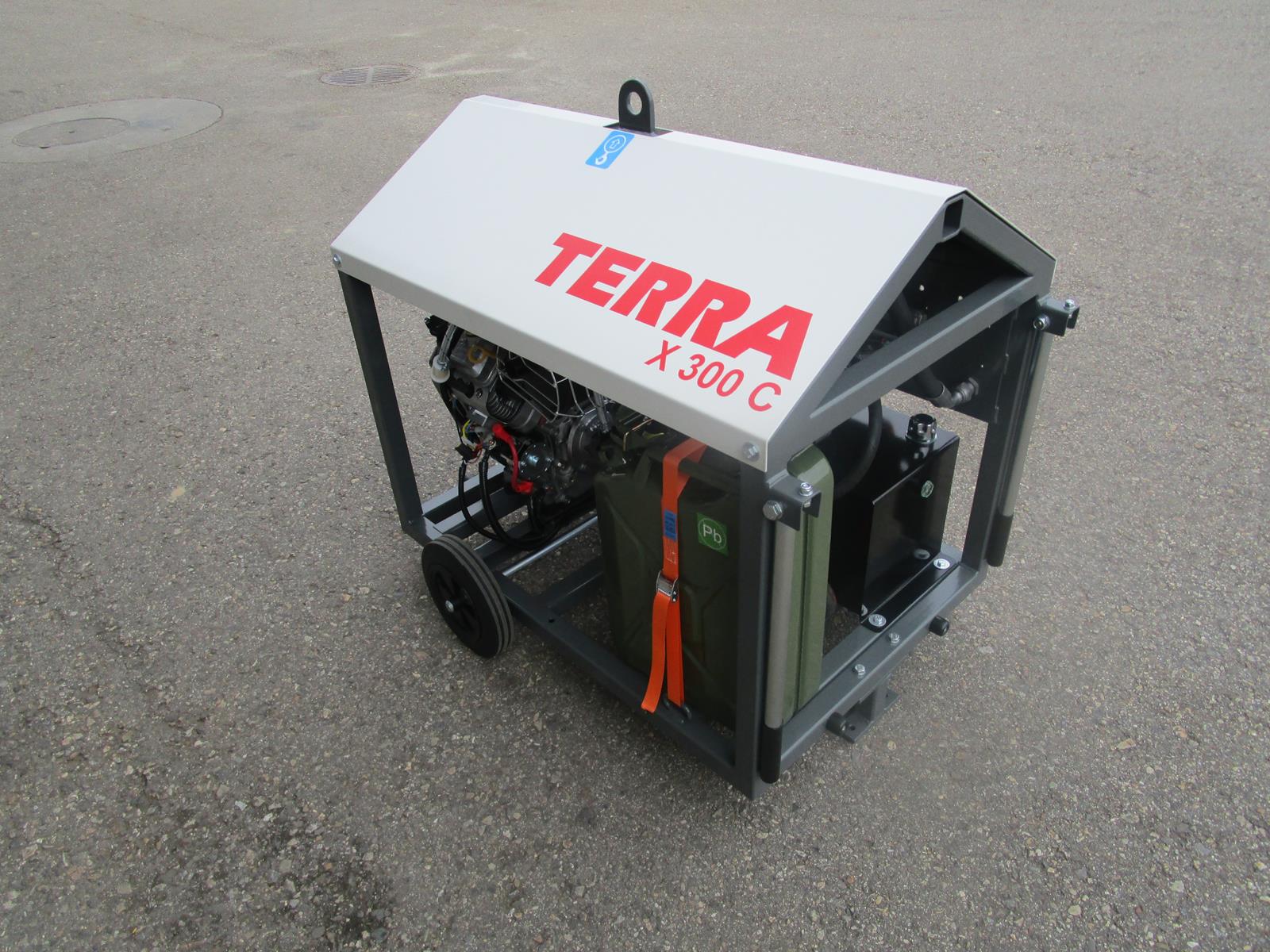

    Der Antrieb des X 300 C erfolgt durch das TERRA-Aggregat. Der robuste VANGUARD-Benzinmotor mit 23 PS (17.2 kW) wird mit dem Elektrostarter gestartet.

Antrieb über Aggregat (Vanguard Motor)
Antrieb über Aggregat (Vanguard Motor)

Antrieb über Bagger (Schnellwechselsystem)

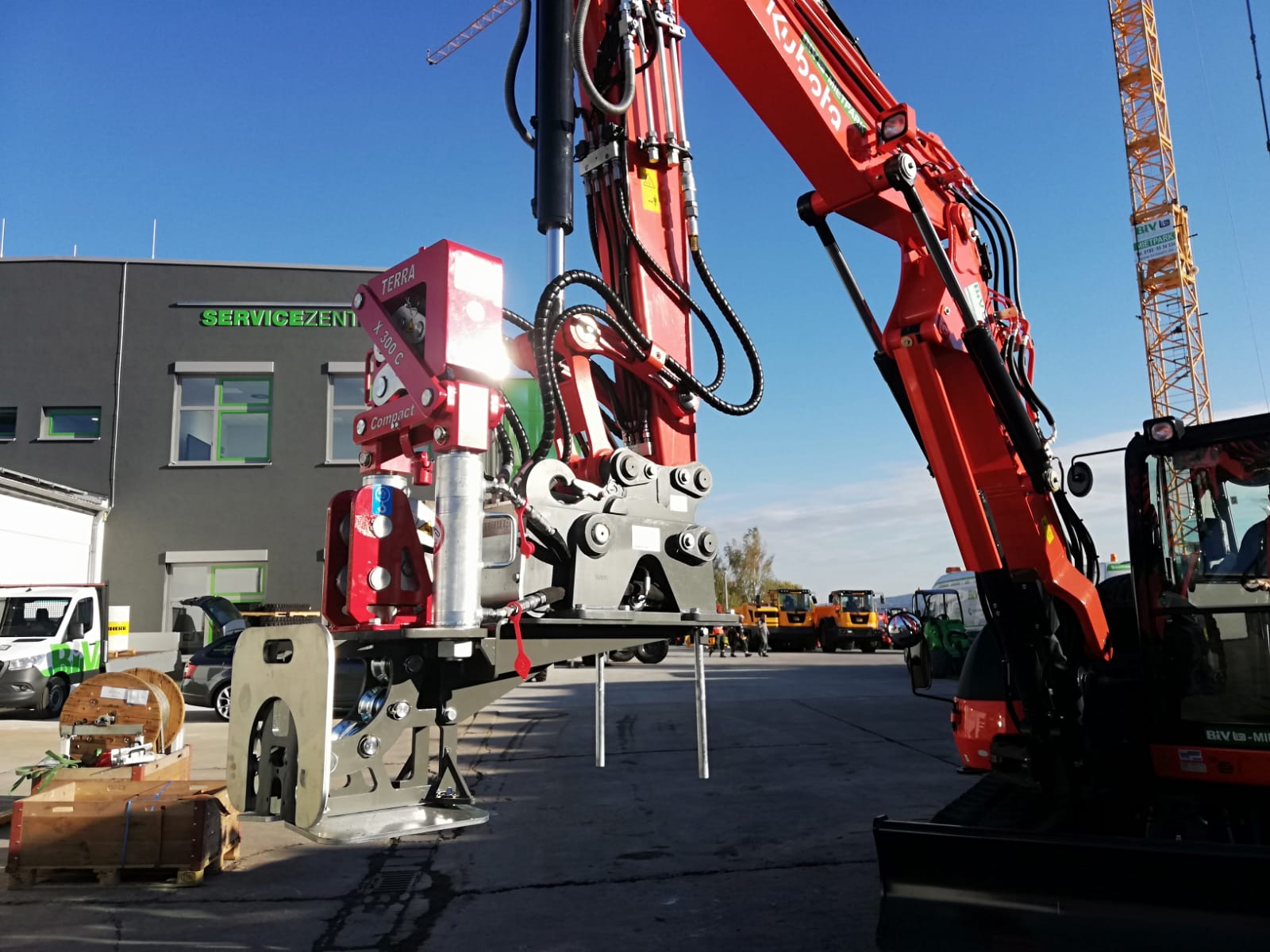

    Der X 300 C kann durch einen Mini-Bagger betrieben werden. Er kann somit als weiteres Anbaugerät genutzt werden. Die Hydraulik wird mit dem Schnellwechselsystem gekoppelt. Die Bedienung erfolgt bequem aus dem Bagger.

Antrieb über Bagger (Schnellwechselsystem)
Antrieb über Bagger (Schnellwechselsystem)

Einsatzdiagramm

    Technisches Diagramm



Technische Daten

Technische Daten



Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
Maximale Zugkraft
300 kN (30 to) bei 235 bar
66'000 lbs (33 US tons)
Altrohr
Ø 34 - 220 mm
Ø 1.5" - 8.5"
Einzug neues Rohr
Ø 63 - 180 mm
Ø 2.5" - 7"
Länge
bis zu 120 m
up to 400 ft
Einzugsgeschwindigkeit
- bei 30 l/min
90 m/h (1.5 m/min)
300 ft/h (5 ft/min)
Max. Betriebsdruck
235 bar
3'400 psi
Erforderliche Ölmenge
20 - 60 ltr/min
5 - 15 gpm
Zugseil
Ø 22 mm
Ø 0.86"
Gewicht des Zugseils
2.34 kg/m
1.57 lb/ft
L x B x H
0.42 x 0.60 x 1.25/1.50 m
16.5" x 22.6" x 49"/59"
Gewicht (ohne Seil)
260 kg
572 lb
Max. Gewicht einer einzelnen Komponenten, zerlegt
45 kg
100 lb

Ihre Vorteile

Schachteinsatz:

Schachtdurchmesser 800 mm

Kleinste Stellfläche:

L x B = 0.6 m x 0.42 m

Zerlegbar und tragbar:

Kann in 15 min zerlegt und zusammengebaut werden

High-Tech Klemmbacken:

klemmt problemlos dreckige und glitschige Seile

Sicherheitsfaktor:

Spezialseile d=22 mm mit Sicherheitsfaktor S=1.5



  Angebot anfordern

  Webshop:   www.bohrshop.de

  Technische Daten

Anwendungsverfahren

Rohrsanierung, Bleibrohre sanieren

Rohrsanierung von kleinsten Durchmessern, Bleirohre

Berstlining mit zerlegbarem Seilberster direkt aus dem Haus arbeiten

Zerlegbare Seilberster - Bersten aus dem Keller

Rohrsanierung Endlosrohr

Rohrsanierung mit dem X 400 von Grube zu Grube (Endlosrohre)

PIPe Verfahren - Kaliberbersten mit flexibel umlenkbaren Seilberstern, bis 40 to

PIPe Verfahren - Kaliberbersten mit flexibel umlenkbaren Seilberstern, bis 40 to

Dynamisches Bersten, Rohrsanierung

Rohrerneuerung mit dynamischem Berstlining

Rohrsanierung Endlosrohr

Rohrsanierung mit dem X 300 C von Grube zu Grube (Endlosrohre)

Rohrsanierung mit Kurzrohren

Berstlining mit schraubbaren Kurzrohren

Berstlining mit Kurzrohren von Schacht zu Schacht

Rohrsanierung mit dem X 400 mit Kurzrohren von Schacht zu Schacht
