TERRA-EXTRACTOR X 100

Seilberster 10 t

Ideal für Ihre Hausanschlusssanierung

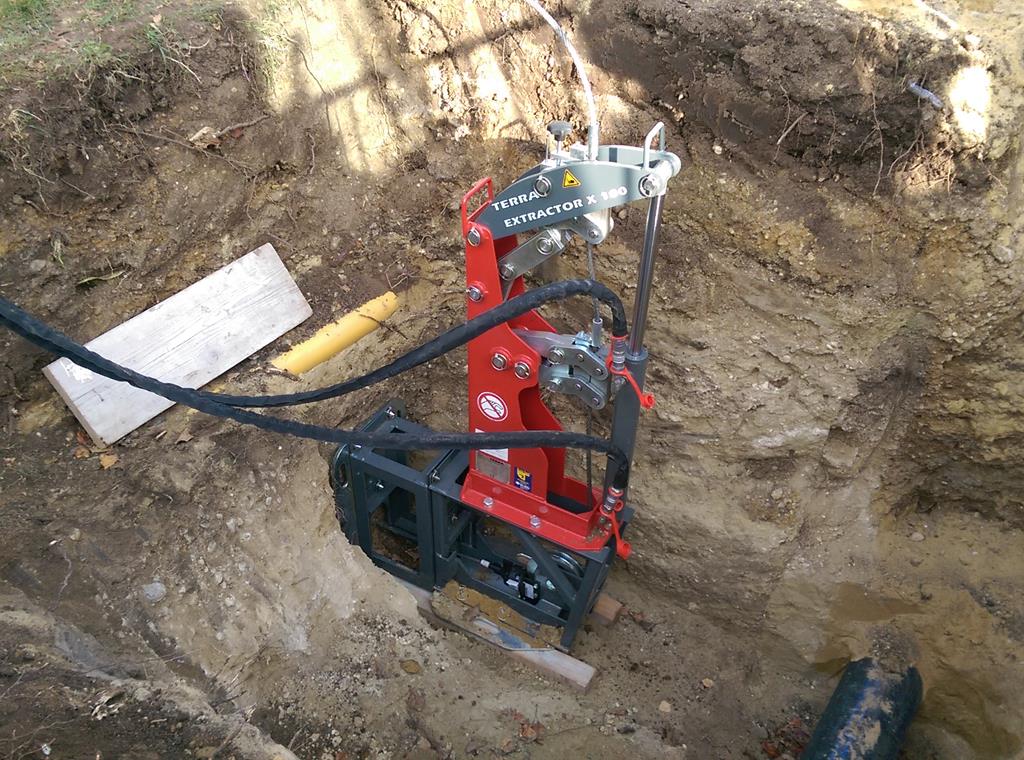

    Der TERRA-EXTRACTOR X 100 ist ein extrem kompakter und leistungsstarker Seilberster für die Sanierung alter Hausanschlüsse. Ausgestattet mit einem ø 13 mm oder ø 8 mm Zugseil kann der X 100 für die Erneuerung von Rohrleitungen aus PE/PVC, Blei oder dünnwandigem Stahl eingesetzt werden. Das Bersten mit den TERRA Seilberstern ermöglicht eine hohe Flexibilität. Dank seiner kompakten Bauweise und dem kleinen Fussabdruck sind minimale Baugruben erforderlich. Sein bedienerfreundliches, modulares Design erleichtert das Arbeiten auf der Baustelle. Er ist leicht zu transportieren und lässt sich bequem und schnell installieren.

Ideal für Ihre Hausanschlusssanierung
Ideal für Ihre Hausanschlusssanierung

10 Tonnen volle Kraft

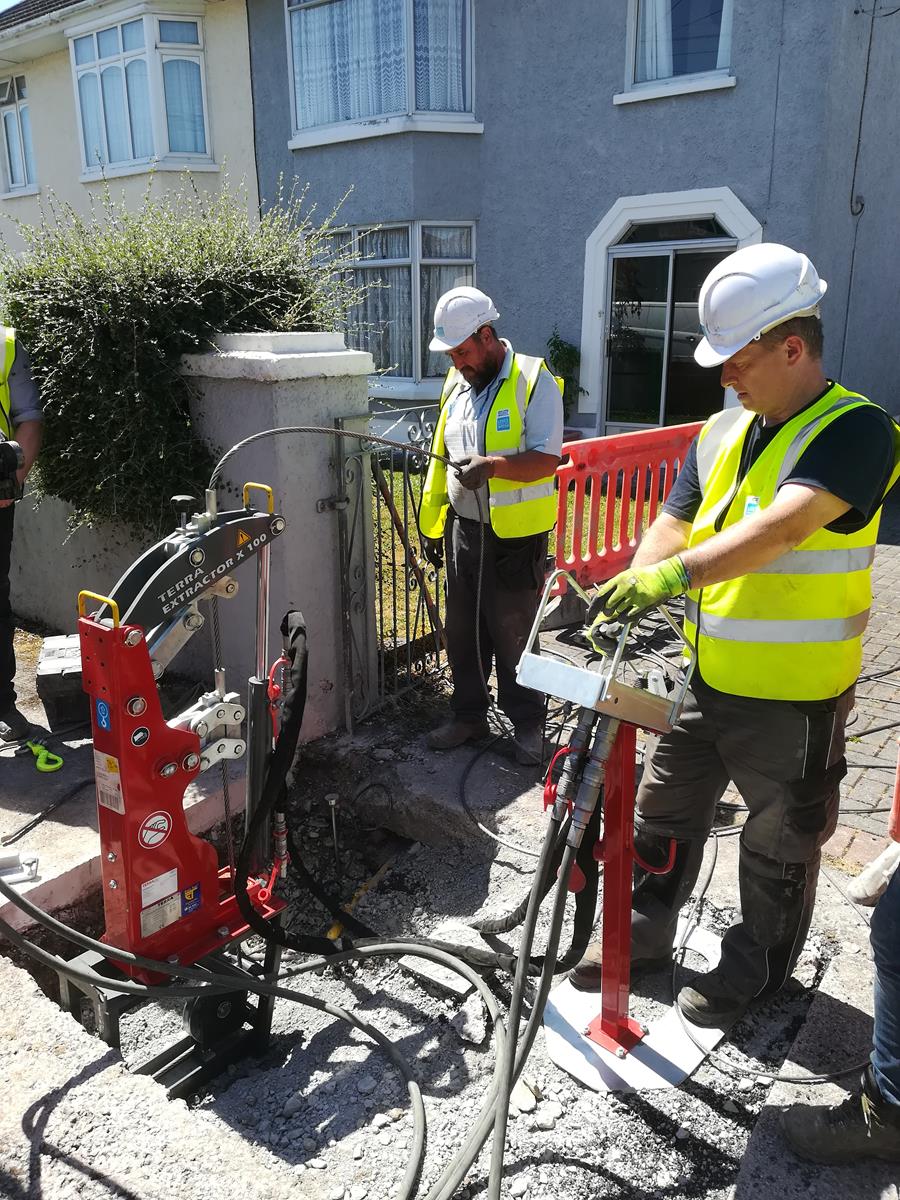

    Angetrieben mit einem robusten 13 PS starken Benzinmotor erreicht der X 100 eine maximale Zugkraft von 10 Tonnen bei 175 bar. Das Aggregat ist langlebig und arbeitet zuverlässig, damit Sie Ihre Baustellen schnell abwickeln können. Es können so Neurohre bis ø 63 mm über Längen bis 75 m erneuert werden. Der X 100 arbeitet mit geringem Druck. Somit kann alternativ zum Aggregat auch ein Mini-Bagger mit Schnellwechselsystem als Antrieb genutzt werden. Eine clevere Lösung, die Zeit und Geld spart.

10 Tonnen volle Kraft
10 Tonnen volle Kraft

Alte Kunststoffrohre

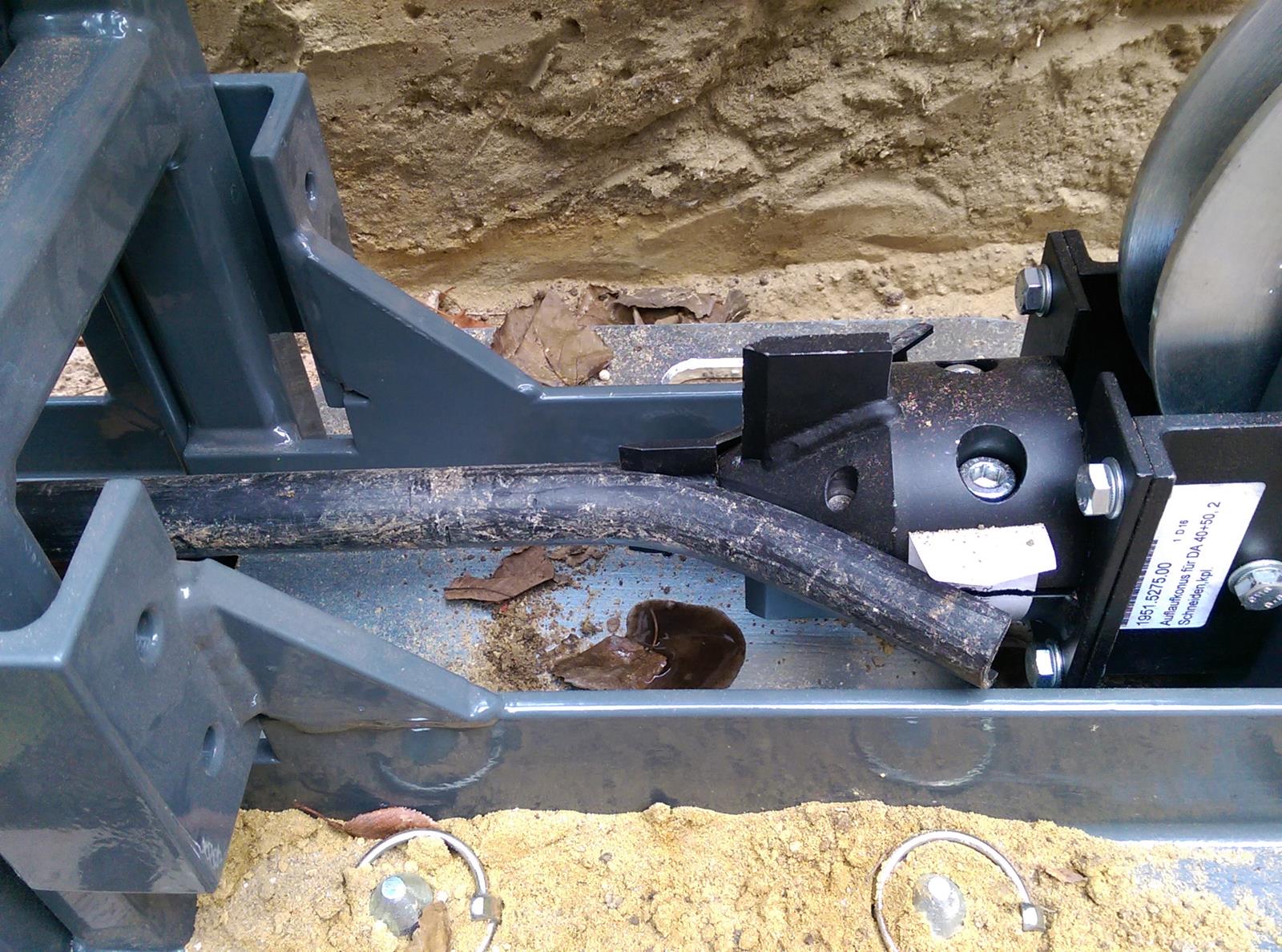

    Mit dem X 100 können problemlos alte Kunststoffrohre aus PE/PVC saniert werden. Die alten Kunststoffrohre werden mit rechtwinkligen PE-Schneidmessern in zwei Hälften geschnitten und seitlich verdrängt. Es können so mehrere Hausanschlüsse pro Tag saniert werden.

Alte Kunststoffrohre
Alte Kunststoffrohre

Dünnwandige Stahlrohre

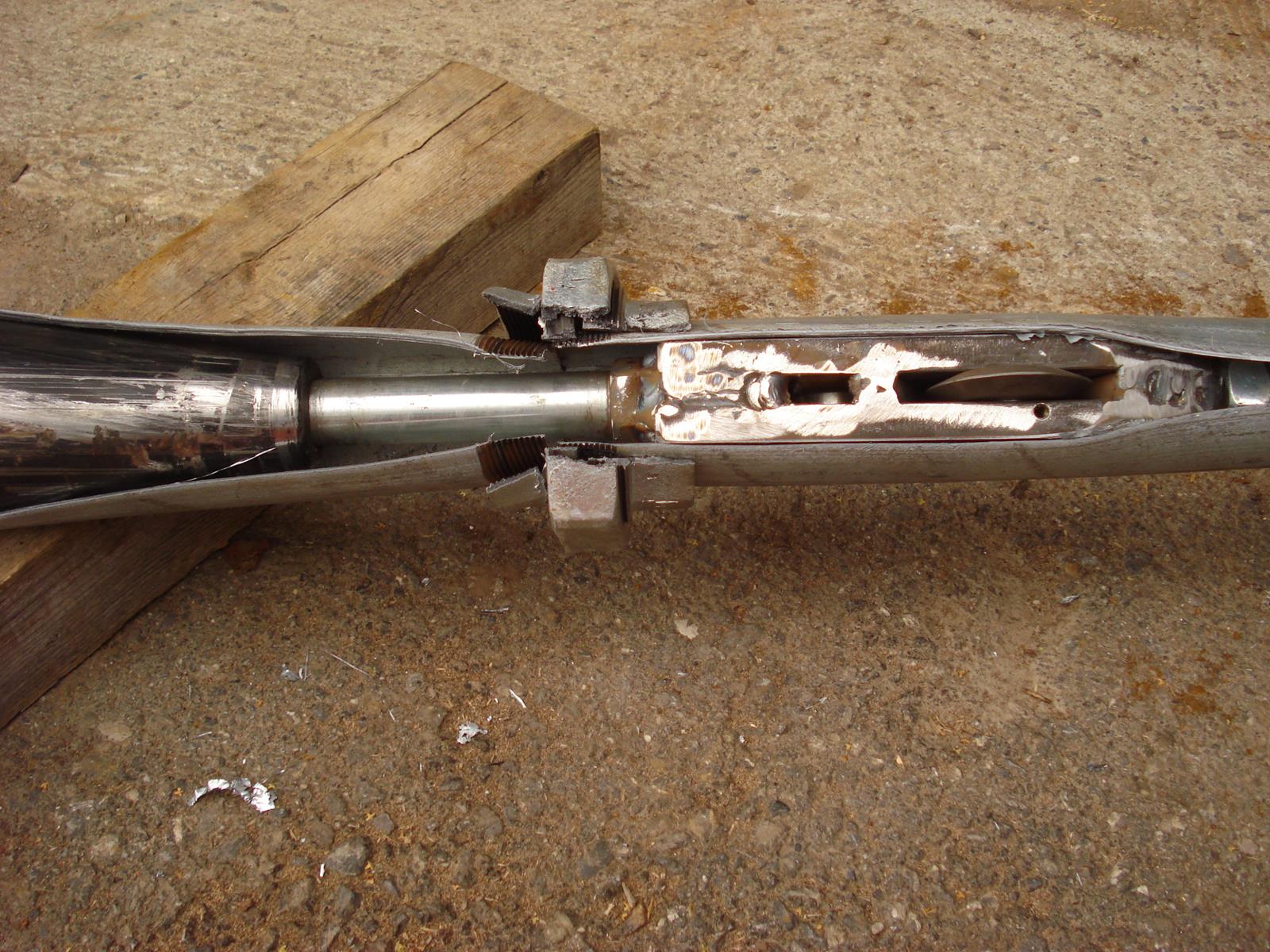

    Dünnwandiger Stahl wird mit den 3-Flügel-Messern oder den Rollenmessern geschnitten. TERRA verfügt über das kleinste Rollenmesser der Welt (1 ¼“ – 2“). Selbst Muffen können problemlos geknackt werden.

Dünnwandige Stahlrohre
Dünnwandige Stahlrohre

Alte Bleirohre

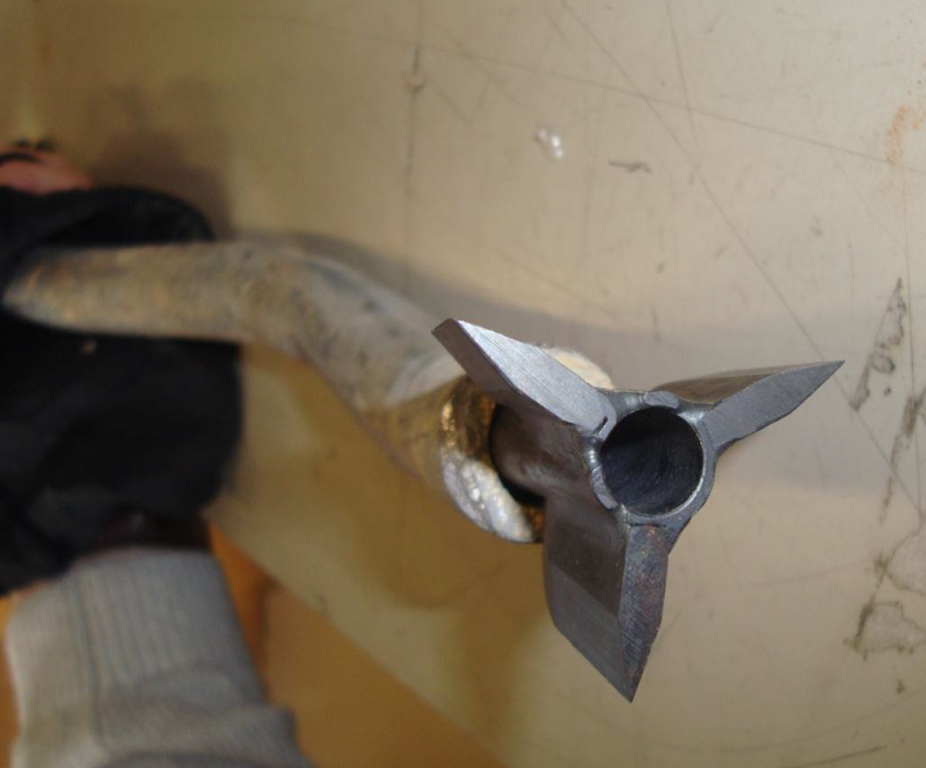

    Alte Bleirohre werden im patentierten 2-Stufen-Verfahren erneuert. Um das Stauchen des alten Bleirohrs zu verhindern, wird das Altrohr zuerst mit speziellen Bleimessern in drei Streifen aufgeschnitten. Anschliessend wird das Bleirohr seitlich verdrängt und das Neurohr eingezogen.

Alte Bleirohre
Alte Bleirohre

Weltweit einzigartige Klemmbacken

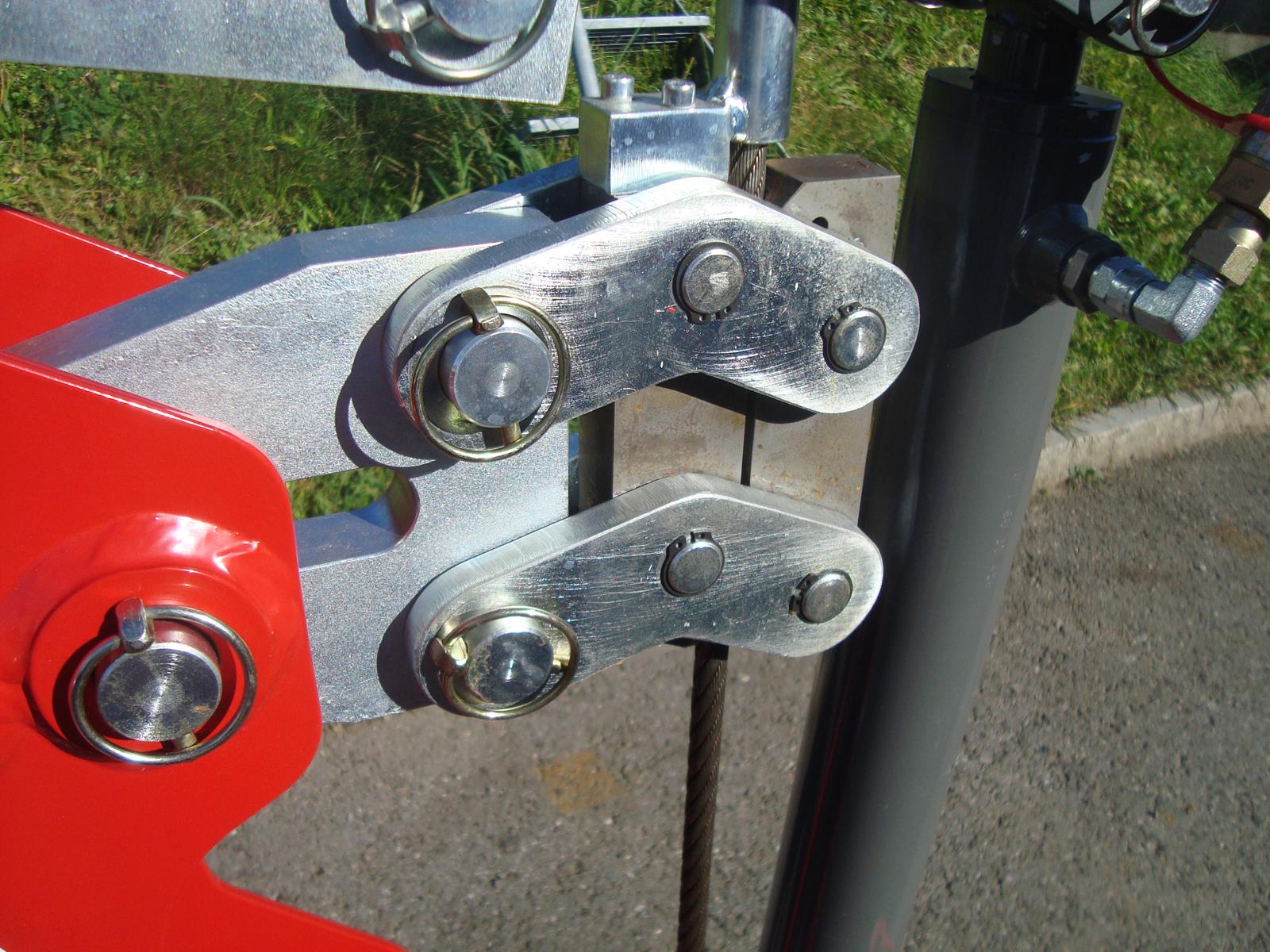

    Die Klemmen der Seilberster aus dem Hause TERRA sind einzigartig auf dem Weltmarkt. TERRA ist einer der wenigen Hersteller, der es schafft, mit den Klemmbacken auch schmutzige und glitschige Seile unter voller Last zu greifen. Über ein halbes Jahr Entwicklungsarbeit steckt in der innovativen und durchdachten Klemmvorrichtung. Vier Klemmbacken mit Nutgrundfreistellung sorgen für einen sicheren Kontakt sowohl bei einem neuen als auch bei einem verschmutzten gebrauchten Seil. Die Hauptklemme klemmt das Zugseil, während der Zylinder die Hauptklemme nach oben drückt. Die Gegenklemme hält das Zugseil unter Spannung, während der Zylinder wieder einfährt und die Hauptklemme gelöst ist.

Weltweit einzigartige Klemmbacken
Weltweit einzigartige Klemmbacken

Patentierter Unterbau

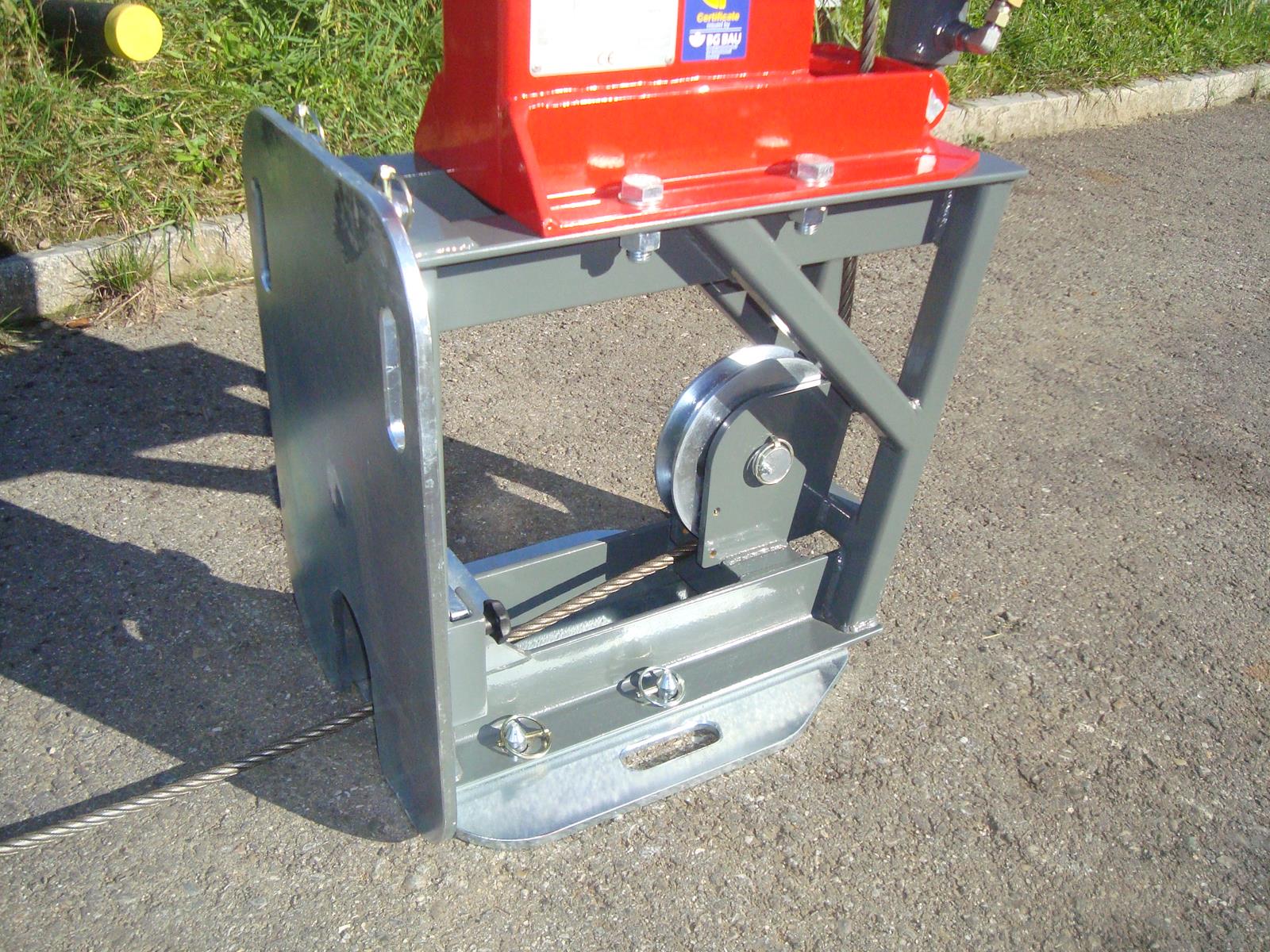

    Im patentierten Unterbau wird das Zugseil in die Vertikale gelenkt. Die Altrohr-Blockierplatte stoppt das Altrohr, falls es aus dem Erdreich herausgedrückt wird.

Patentierter Unterbau
Patentierter Unterbau

Seilführung

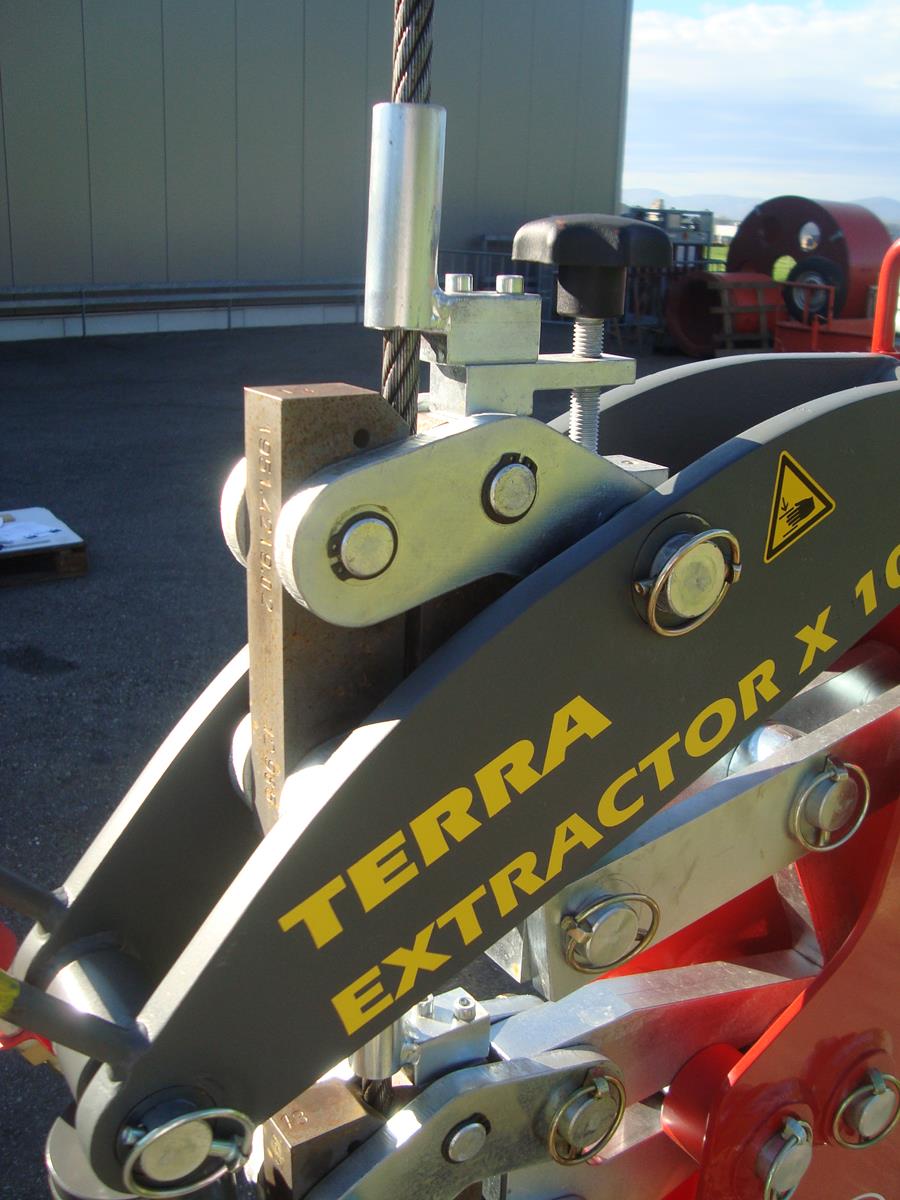

    Die Seilführung stellt sicher, dass das Seil sauber in die Hauptklemme geführt wird.

Seilführung
Seilführung

Antrieb über Aggregat (Vanguard Motor)

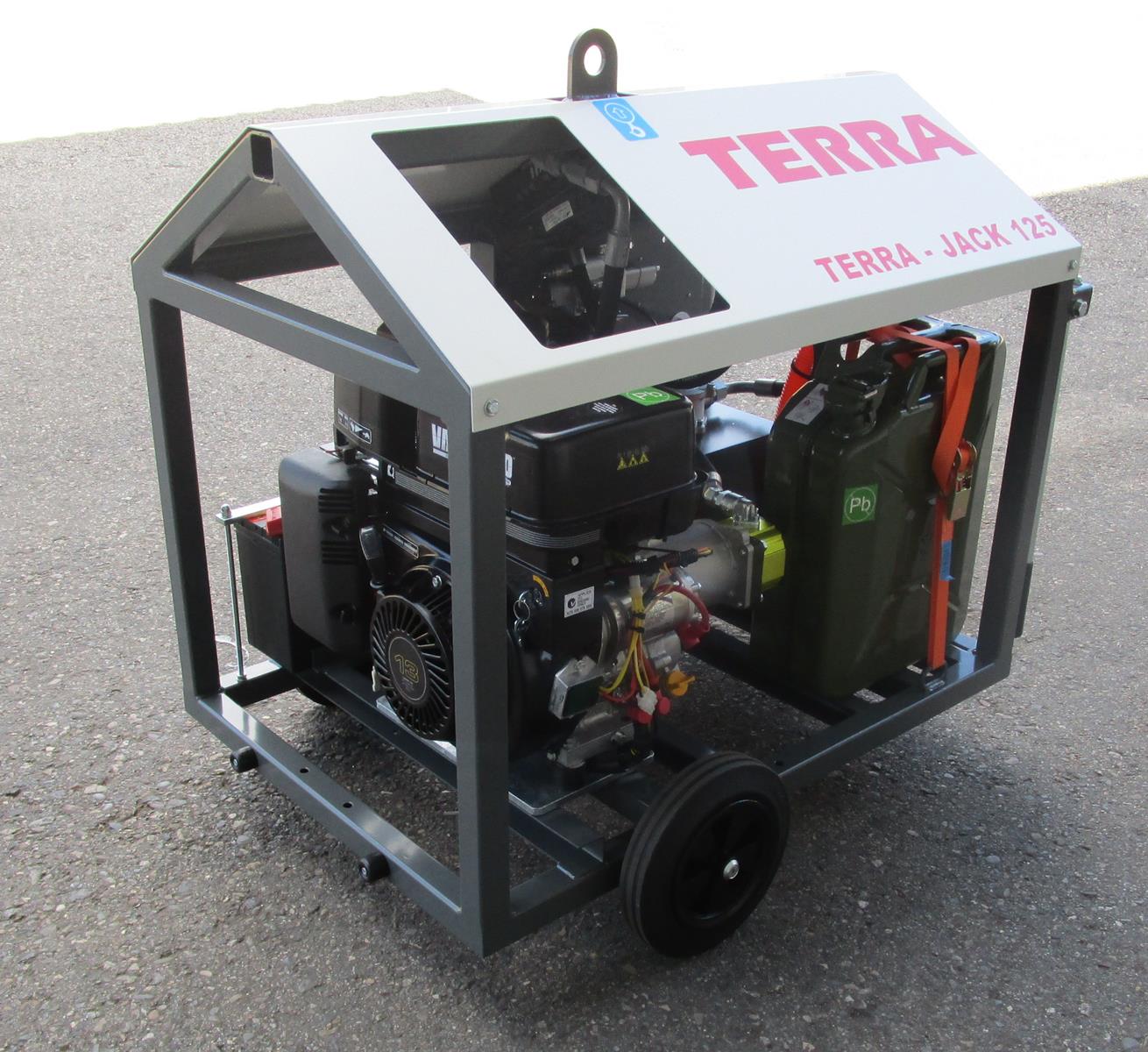

    Der Antrieb des X 100 erfolgt durch das TERRA-Aggregat. Der robuste Benzinmotor mit 13 PS (10 kW) Antriebsleistung verfügt über einen grossen Hydraulik- und Benzintank. Er wird mit dem Elektrostarter gestartet.

Antrieb über Aggregat (Vanguard Motor)
Antrieb über Aggregat (Vanguard Motor)

Antrieb über Bagger (Schnellwechselsystem)

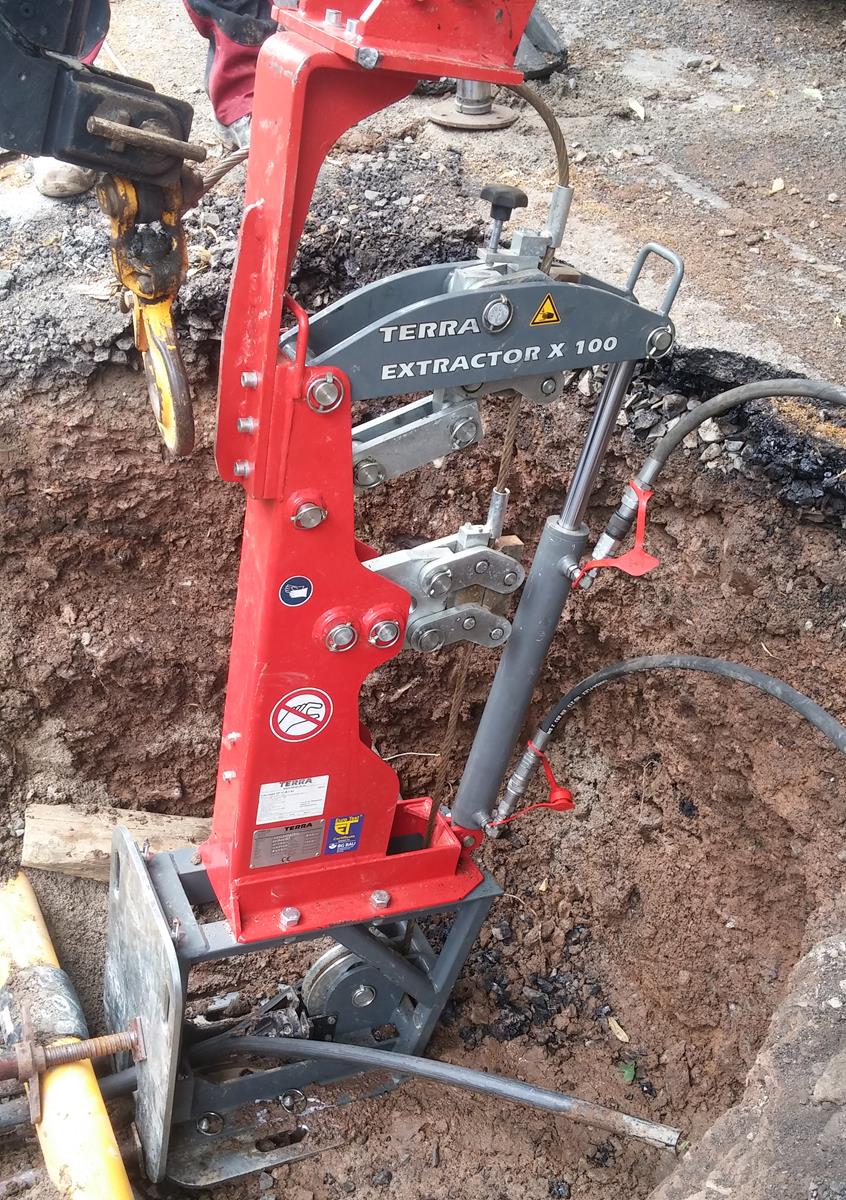

    Der X 100 kann durch einen Mini-Bagger betrieben werden. Er kann somit als weiteres Anbaugerät genutzt werden. Die Hydraulik wird mit dem Schnellwechselsystem gekoppelt. Die Bedienung erfolgt bequem aus dem Bagger.

Antrieb über Bagger (Schnellwechselsystem)
Antrieb über Bagger (Schnellwechselsystem)

Sicherheitspaket

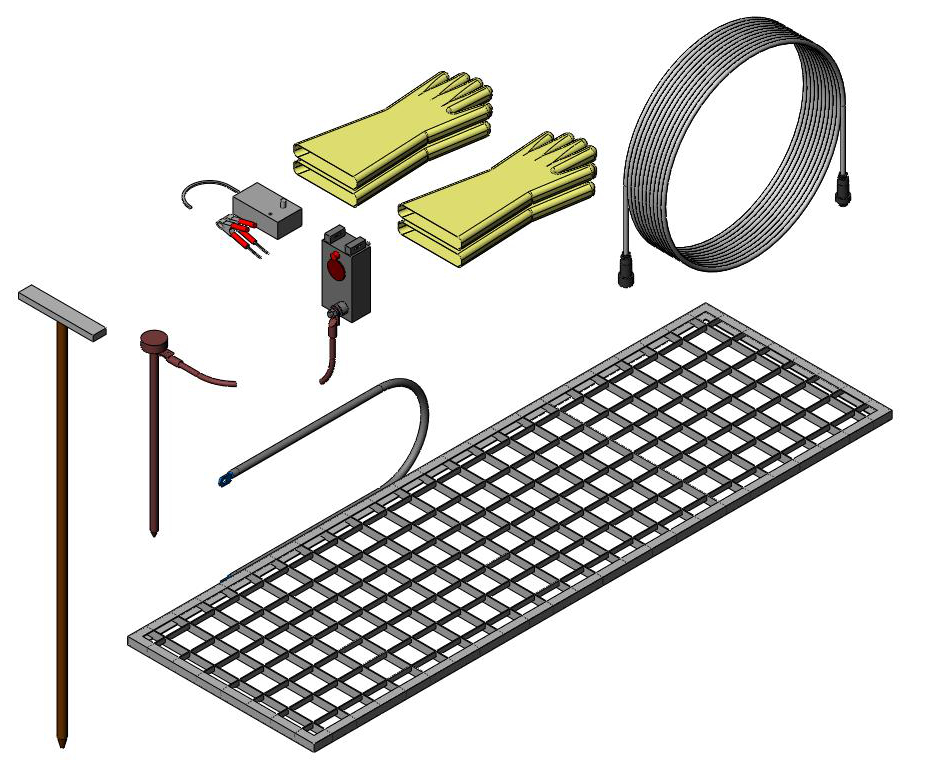

    Der X 100 ist offiziell nach Europäischen Sicherheitsaspekten abgenommen und erfüllt sämtliche Europäischen Standards. Das Sicherheitspaket enthält:
  1. Stromschlagalarm
  2. Gitter und Erdungsstab
  3. Zwei Paar Sicherheitshandschuhe 17 kV
  4. 15 m langes Elektrokabel

    Des Weiteren hat der X 100 um seine Hydraulikschläuche einen Schutzschlauch im Falle eines Platzens des Schlauches.

Sicherheitspaket
Sicherheitspaket

Einsatzdiagramm

    Technisches Diagramm



Technische Daten

Technische Daten



Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
Maximale Zugkraft
100 kN (10 to) bei175 bar
22'000 lbs (11 US tons)
Altrohr
Ø 15 - 50 mm
Ø 1/2" - 2"
Einzug neues Rohr
Ø 20 - 63 mm
Ø 3/4" - 2.5"
Länge
bis 75 m
up to 250 ft
Einzugsgeschwindigkeit
- bei 10 l/min (Ölmenge)
60 m/h (1 m/min)
200 ft/h (3.3 ft/min)
- bei 20 l/min
120 m/h (2 m/min)
400 ft/h (6.6 ft/min)
Max. Betriebsdruck
175 bar
2'500 psi
Erforderliche Ölmenge
10 - 20 ltr/min
2.5 - 5 gpm
Zugseil
Ø 13 mm
Ø 0.51"
Gewicht des Zugseils
0.92 kg/m
0.62 lbs/ft
L x B x H
0.63 m x 0.40 m x 1.53 m
24.8" x 15.7" x 60"
Gewicht (ohne Seil)
201 kg
443 lbs
Gewicht Bedienstation
29 kg
64 lbs

Ihre Vorteile

Spezialwerkzeuge:

für Kunststoff-, Blei- und Stahlrohre

High-Tech Klemmbacken:

klemmt problemlos dreckige und glitschige Seile

Sicherheitsfaktor:

Spezialseile d=13 mm mit Sicherheitsfaktor S=1.5

Kleinste Stellfläche (L x B = 0.65 x 0.4 m):

Arbeiten in kleinsten Gruben möglich (1 x 1 m)
