TERRA-HAMMER TR 360

Stahlrohre bis ø 1000 mm

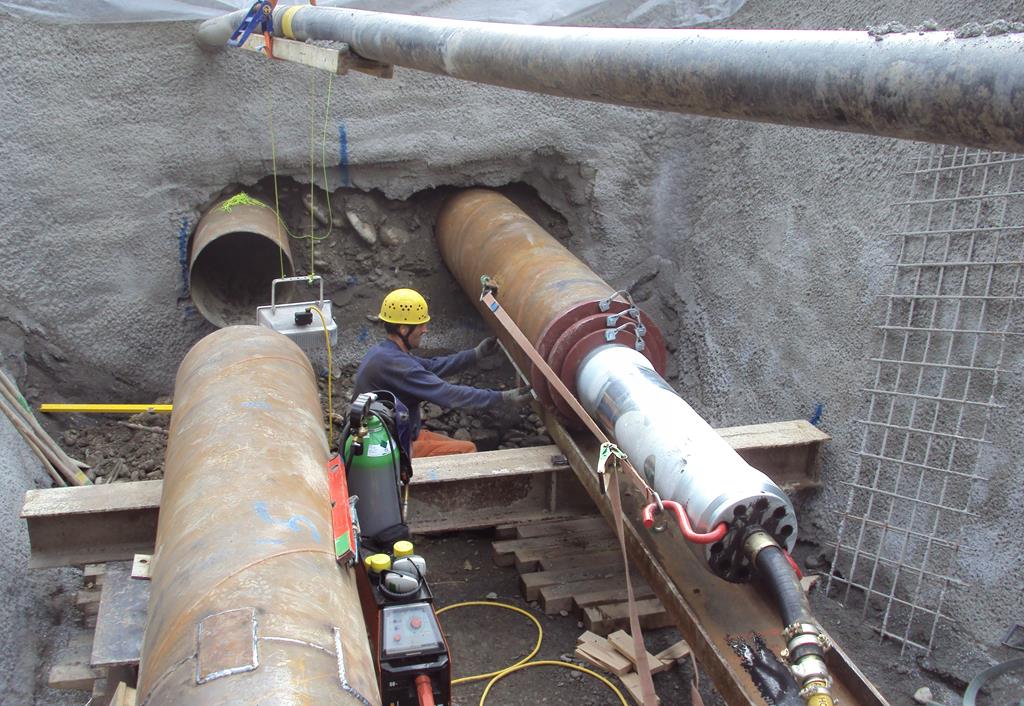

840 Tonnen Schlagkraft - die TR 360

    Die TR 360 bietet höchste Schlagenergie durch schweren Schlagkolben. Durch ihre kompakte Bauweise und die ausgeklügelte Hohlkopfkonstruktion des Gehäuses ist sie über 0.6 m kürzer als vergleichbare Rammen. Zudem benötigt sie rund 30 % weniger Luft, trotz höherer Rammkraft.


  1. Stahlrohrdurchmesser: ø 200 – 1000 mm
  2. Rammkraft: 840 Tonnen
  3. Luftverbrauch: 12 m3/min
  4. Länge: 1.75 m

840 Tonnen Schlagkraft - die TR 360
840 Tonnen Schlagkraft - die TR 360



Technische Daten

Technische Daten

T = TERRA-HAMMER mit fest eingeschweisstem Erdverdrängungskopf
TU = TERRA-Universalhammer mit Mutterkopf und wechselbaren Kopfadaptern
TR = TERRA-Ramme für Stahlrohrrammung und Rohrsplittung
S = TERRA-HAMMER Version S, mit Schnellumsteuerung durch ¼ Schlauchdrehung
F = TERRA-HAMMER Version F, mit Fernumsteuerung
S/F = TERRA-HAMMER, sowohl in Version S als auch in Version F lieferbar
K = TERRA-HAMMER Version K, nicht verklebt, kann auf der Baustelle geöffnet werden
SK = TERRA-HAMMER Version S + Version K
KOK-LD = TERRA-HAMMER mit ortbarem KOK-Adapter LD


Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
Durchmesser
360 mm
14"
Stahlrohre
200 - 1'000 mm
8" - 40"
Länge
1.75 m
69"
Gewicht
663 kg
1.460
Rammkraft
840 to
925 US tons
Schlagzahl
280 /min
280 /min
Luftbedarf
12 m3/min
1.200
Druck
6 - 7 bar
85 - 100 psi

Ihre Vorteile

Schwerer Schlagkolben:

Schlagkolben wiegt bis zu 60 % des Gesamtgewichtes

Einzigartige Hohlkopfkonstruktion:

Kürzer als vergleichbare Rammen dank Hohlkopfkonstruktion

Clevere Luftströme:

Bis zu 40 % geringerer Luftverbrauch

Servicefreundlich:

Einfacher Aufbau sorgt für höchste Zuverlässigkeit

3 Jahre Garantie:

auf alle Schlagkolben



  Angebot anfordern

  Webshop:   www.bohrshop.de

  Technische Daten

Anwendungsverfahren

Rohrverlegung im Rammverfahren

Rohrverlegung im Rammverfahren

Erdrakete zum vertikale Rammen einsetzen

Erdrakete als vertikale Ramme einsetzen

Dynamisches Bersten, Rohrsanierung

Rohrerneuerung mit dynamischem Berstlining
