		Stahlrohramme TERRA-HAMMER (english: steel pipe ram)

Ein Koloss aus Stahl - leistungsstärkste Stahlrohrrammen

    Die Stahlrohrrammen von TERRA gehören nicht nur zu den schnellsten und stärksten Rammen, die gebaut werden. Sie zeichnen sich auch durch den geringen Luftverbrauch und die kurze Baulänge aus. Bei Rammen kommt es in erster Linie auf die Schlagkraft im Innern an. Durchmesser und Länge sind dagegen kein echtes Kriterium. Dank der Hohlkopfkonstruktion wurde im Innern der TERRA-Ramme jeder Zentimeter optimiert zu Gunsten eines hohen Schlagimpuls. Eine Meisterleistung der Ingenieure aus der Schweiz.

Ein Koloss aus Stahl - leistungsstärkste Stahlrohrrammen
Ein Koloss aus Stahl - leistungsstärkste Stahlrohrrammen

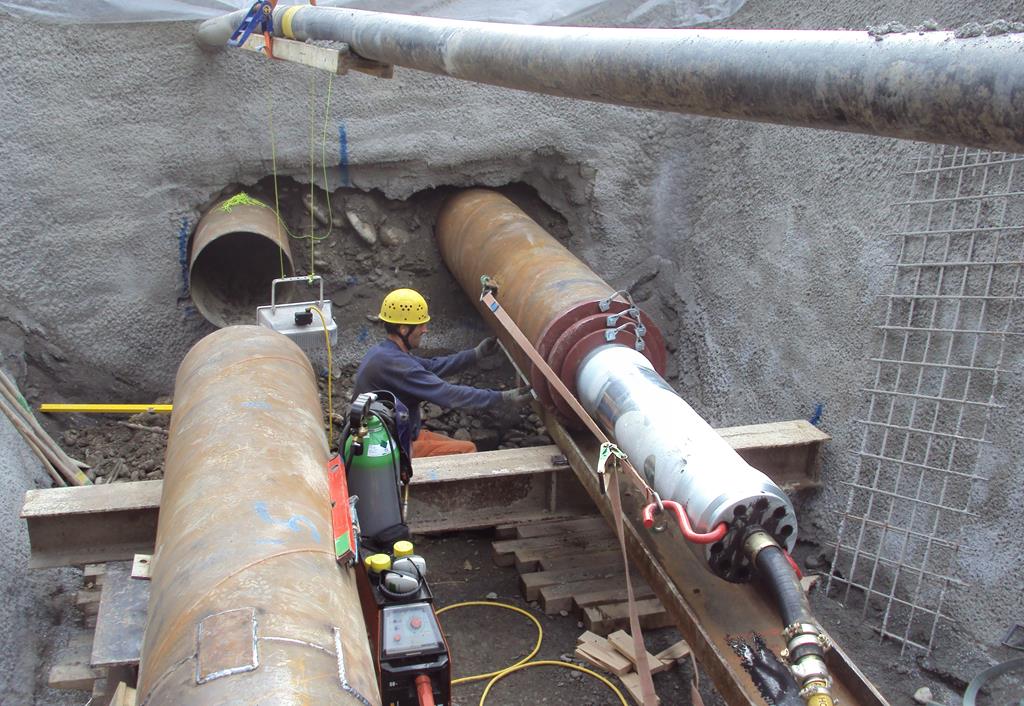

Extrem Schwerer Schlagkolben – 3 Jahre Garantie

    Die Schlagkolben der TERRA-HAMMER Stahlrohrrammen wiegen bis zu 60 % des Gesamtgewichtes. Selbst die grössten Schlagkolben mit 1.5 Tonnen werden aus einem Stück hergestellt. Damit existieren keine kritischen Übergänge. Durch das hohe Gewicht können extrem hohe Schlagkräfte verursacht werden. Der Impuls wird dort übertragen, wo er benötigt wird – im Kopf! Dies ist nur durch die ausgeklügelte Hohlkopfkonstruktion möglich. Auf alle Schlagkolben gibt TERRA 3 Jahre Garantie!

Extrem Schwerer Schlagkolben – 3 Jahre Garantie
Extrem Schwerer Schlagkolben – 3 Jahre Garantie

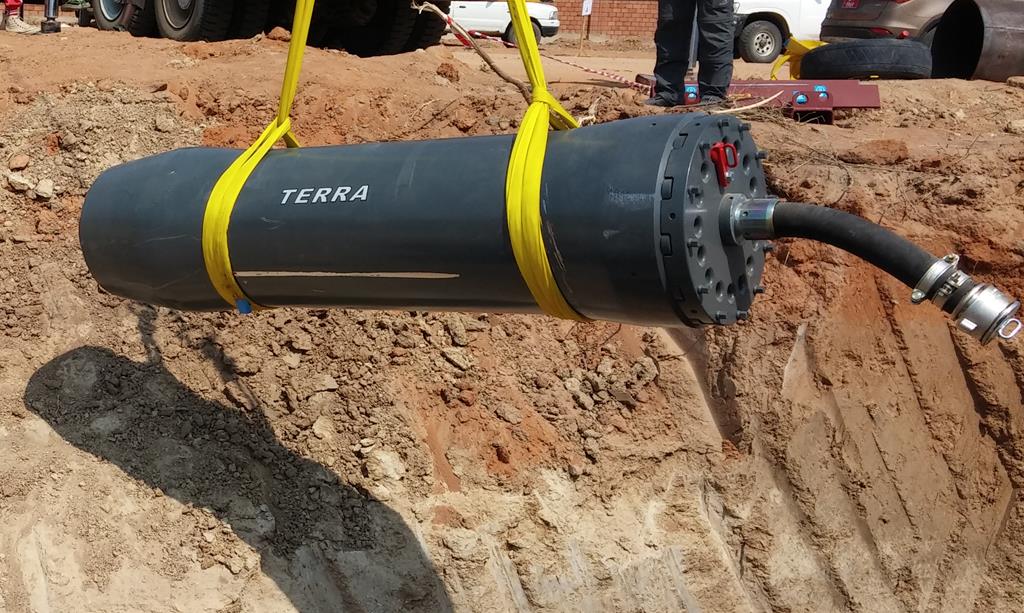

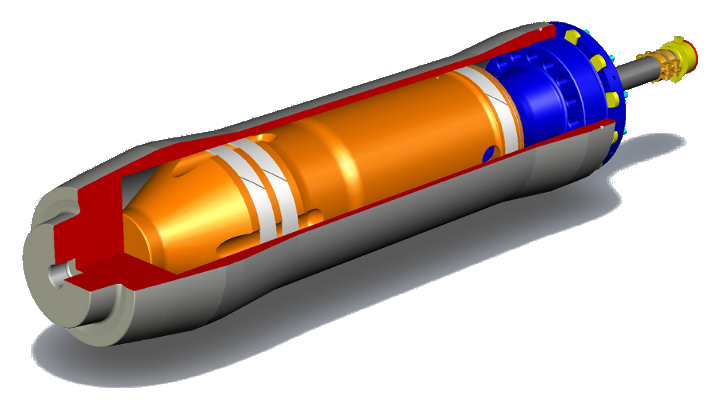

Ausgeklügelte Hohlkopfkonstruktion

    Vergleichen Sie die Schlagkolben konkurrierender Stahlrohrrammen mit dem TERRA-HAMMER. Sie werden feststellen, dass konkurrierende Stahlrohrrammen trotz des längeren Gehäuses einen deutlich kürzeren und leichteren Schlagkolben aufweisen. Nur durch die Hohlkopfkonstruktion von TERRA sind lange Schlagkolben in kurzen Gehäusen möglich. Dank den Beschleunigungsöffnungen im Kolben wird der Schlagkolben mit minimalem Luftaufwand zu Höchstleistungen angetrieben.

Ausgeklügelte Hohlkopfkonstruktion
Ausgeklügelte Hohlkopfkonstruktion

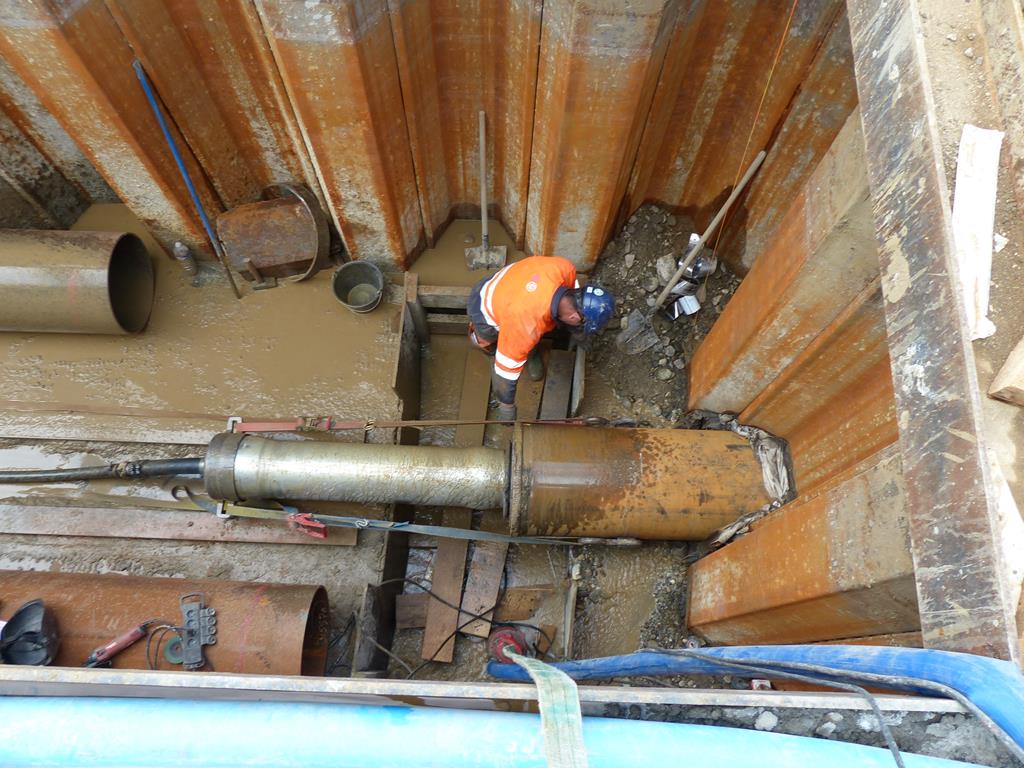

Horizontaler Einsatz

    Stahlrohre bis Ø 3'000 mm werden horizontal ins Erdreich gerammt. Die Ramme sitzt hinter dem Stahlrohr. Je nach Bodenart und Rohrdurchmesser sind Längen von 120 m und mehr erreichbar.

Horizontaler Einsatz
Horizontaler Einsatz

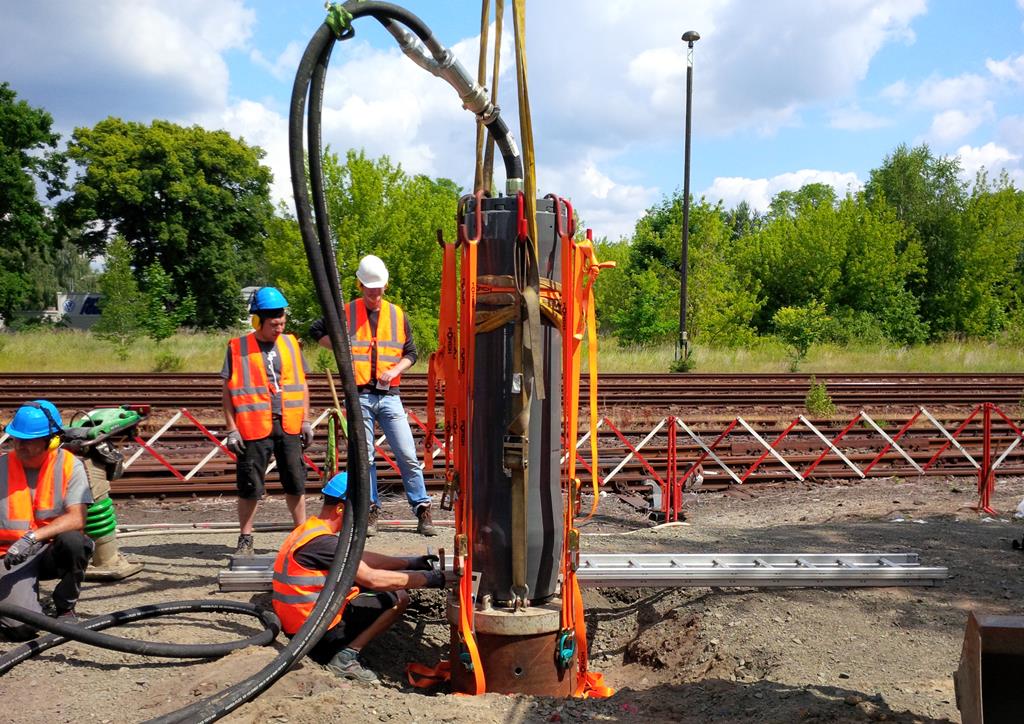

Vertikaler Einsatz

    Stahlrohre bis Ø 3'000 mm werden vertikal ins Erdreich gerammt. Sie dienen als Fundament für Leitungsmasten, als Gründungspfähle, als Poller für Hafenanlagen, als Pfeiler für Landungsstege oder als Pressgruben.

Vertikaler Einsatz
Vertikaler Einsatz

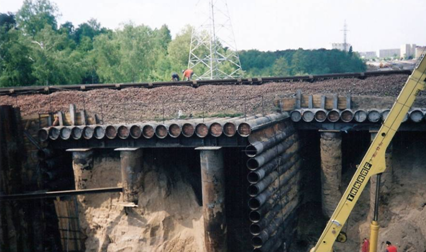

Stahlrohrdach

    Die TERRA‐Ramme kann auch für den Tunnelbau eingesetzt werden, indem sie ein Stahlrohrdach aus mehreren parallelen Stahlrohren rammt.

Stahlrohrdach
Stahlrohrdach

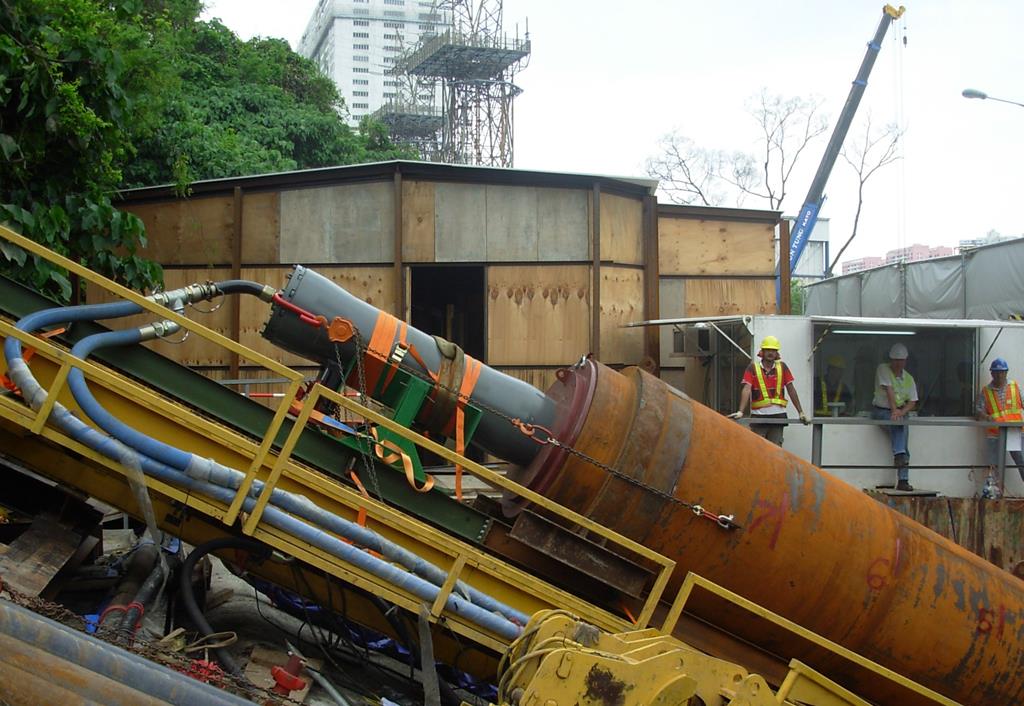

HDD-Assist

    Werden bei längeren HDD‐Bohrungen Stahlrohre eingezogen, hilft die TERRA‐Ramme am Stahlrohrende mit. Dies erhöht die Produktivität und die Bohr‐ und Einzugslänge.

HDD-Assist
HDD-Assist

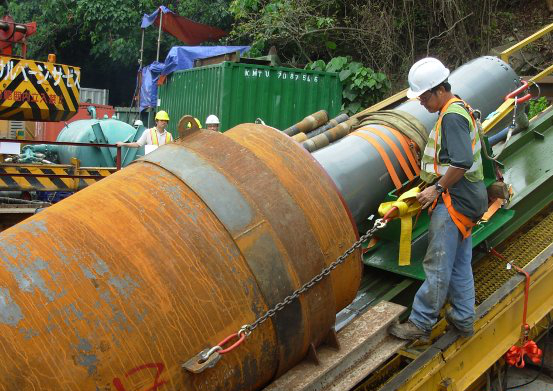

HDD-Casing

    Dauert eine lange HDD‐Bohrung mehrere Monate, besteht das Risiko, dass der Ein‐ und Austritt zusammenfällt. Dann ist es sinnvoll, die ersten und letzten 30 ‐ 50 m durch Einrammen eines Stahlrohrs zu schützen.

HDD-Casing
HDD-Casing

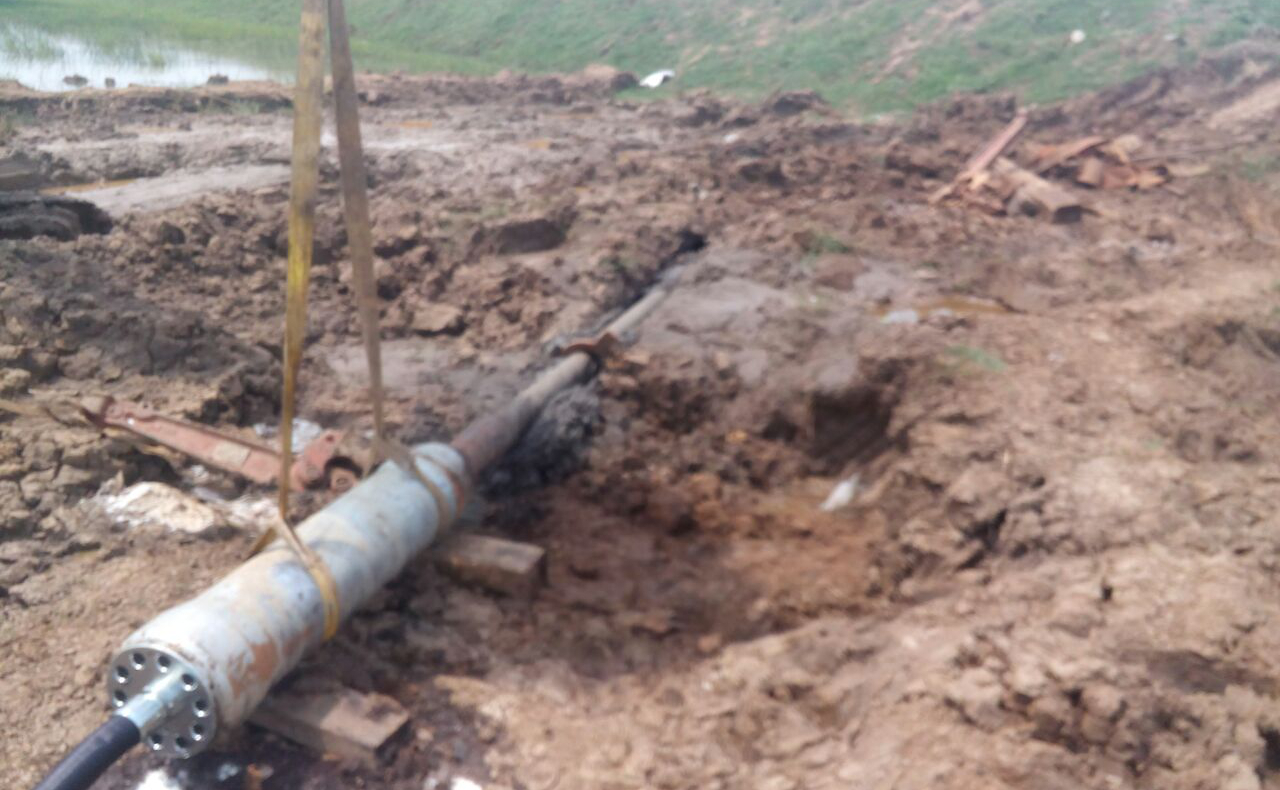

HDD-Rescue

    Wenn der Bohrgestänge‐Strang einer HDD Bohrung festsitzt, kann die TERRA‐Ramme helfen, die Bohrgestänge wieder frei zu schlagen.

HDD-Rescue
HDD-Rescue

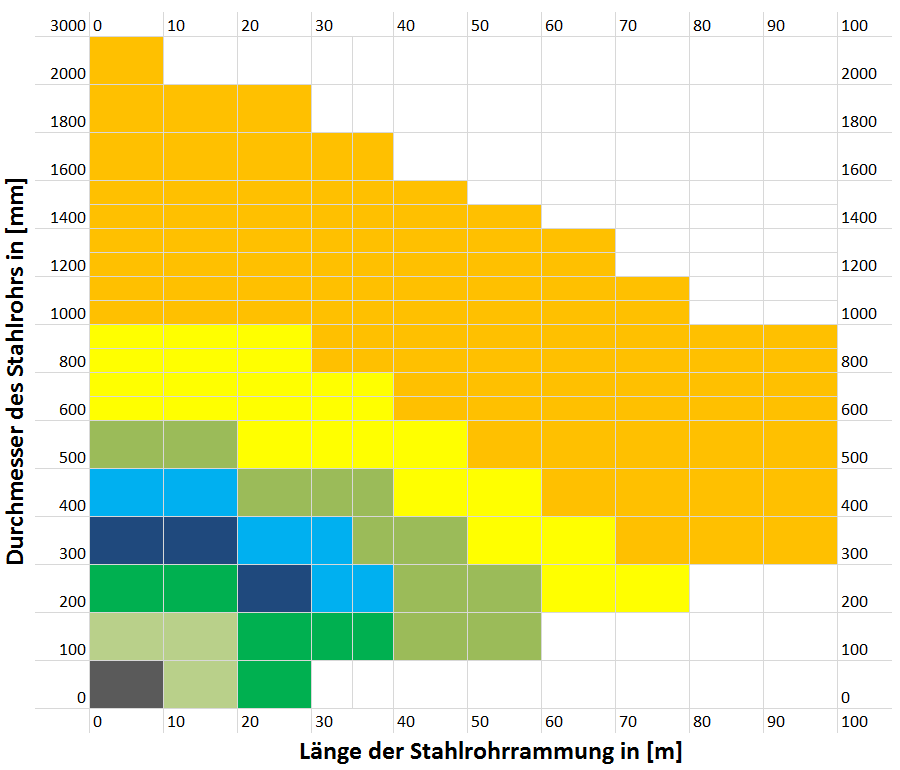

Rammdiagramm

    Die Auswahl der geeigneten TERRA‐Ramme hängt vom Durchmesser des Stahlrohrs und von der Gesamtlänge der Stahlrohrrammung ab. Das Diagramm erleichtert die Auswahl der geeigneten TERRA‐Ramme.

    Das Diagramm gilt nur in durchschnittlichen Böden. TERRA übernimmt keine Garantie für mögliche Rammerfolge, die aus dem obigen Diagramm abgeleitet werden.

Rammdiagramm
Rammdiagramm




Technische Daten, metrisch

TERRA-HAMMER Durchmesser ø mm Länge m Gewicht kg Schlagzahl 1/min Luftbedarf m3/min Betriebsdruck bar Aufweithülsen ø mm

T = TERRA-HAMMER mit fest eingeschweisstem Erdverdrängungskopf
TU = TERRA-Universalhammer mit Mutterkopf und wechselbaren Kopfadaptern
TR = TERRA-Ramme für Stahlrohrrammung und Rohrsplittung
S = TERRA-HAMMER Version S, mit Schnellumsteuerung durch ¼ Schlauchdrehung
F = TERRA-HAMMER Version F, mit Fernumsteuerung
S/F = TERRA-HAMMER, sowohl in Version S als auch in Version F lieferbar
K = TERRA-HAMMER Version K, nicht verklebt, kann auf der Baustelle geöffnet werden
SK = TERRA-HAMMER Version S + Version K
KOK-LD = TERRA-HAMMER mit ortbarem KOK-Adapter LD


Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
T 045 SK
45
0.98
9
475
0.6
6-7
-
TU 045 SK
45
1.00
9
475
0.6
6-7
-
T 055mini SK
55
0.90
11
520
0.9
6-7
-
T 055 SK
55
0.90
13
520
0.9
6-7
-
TU 055 SK
55
1.05
13
520
0.9
6-7
-
TU 055 SK mit KOK-LD
55
1.25
16
520
0.9
6-7
-
T 068mini SK
68
0.93
20
480
1.1
6-7
-
T 068plus SK
68
1.29
27
420
1.3
6-7
85
TU 068plus SK
68
1.31
28
420
1.3
6-7
85
TU 068plus SK mit KOK-LD
68
1.51
33
420
1.3
6-7
85
T 080mini SK
80
0.88
24
550
1.8
6-7
-
T 080plus SK
80
1.37
37
395
1.8
6-7
102/133
TU 080plus SK
80
1.41
39
395
1.8
6-7
102/133
TU 080plus SK mit KOK-LD
80
1.51
42
395
1.8
6-7
102/133
T 090mini SK
90
0.88
38
550
1.8
6-7
T 090plus SK
90
1.40
51
395
1.8
6-7
133
T 105mini S
105
1.08
44
540
2.4
6-7
-
T 105 S/F
105
1.40
60
360
2.4
6-7
133/170
TU 105 S/F
105
1.40
65
360
2.4
6-7
133/170
TU 105 S/F mit KOK-LD
105
1.50
71
360
2.4
6-7
133/170
T 135mini F2
135
1.15
80
520
2.8
6-7
T 135 S/F
135
1.70
120
350
2.4
6-7
152/203
TU 135 S/F
135
1.70
125
350
2.4
6-7
152/203
TU 135 S/F mit KOK-LD
135
1.80
138
350
2.4
6-7
152/203
T 155 F
155
1.84
170
285
3.8
6-7
203/245
TU 155 F
155
1.85
172
285
3.8
6-7
203/245
TU 155 F mit KOK-LD
155
1.94
182
285
3.8
6-7
203/245
T 190 F
190
1.89
258
275
5
6-7
245/300
TU 190 F
190
1.90
260
275
5
6-7
245/300
TU 190 F mit KOK-LD
190
1.97
284
275
5
6-7
245/300
T 210 F
210
1.90
317
275
5
6-7
245/300
TU 210 F
210
191
319
275
5
6-7
245/300
TU 210 F KOK-LD
210
1.98
343
275
5
5-6
245/300
TR 200mini
200
0.90
112
550
4
6-7
-
TR 220
220
1.60
315
320
7
6-7
-
TR 360
360
1.75
663
280
12
6-7
-
TR 565
565
2.30
2535
195
34
6-7
-
