Rammzubehör

Start-, Befestigungs- und Servicezubehör

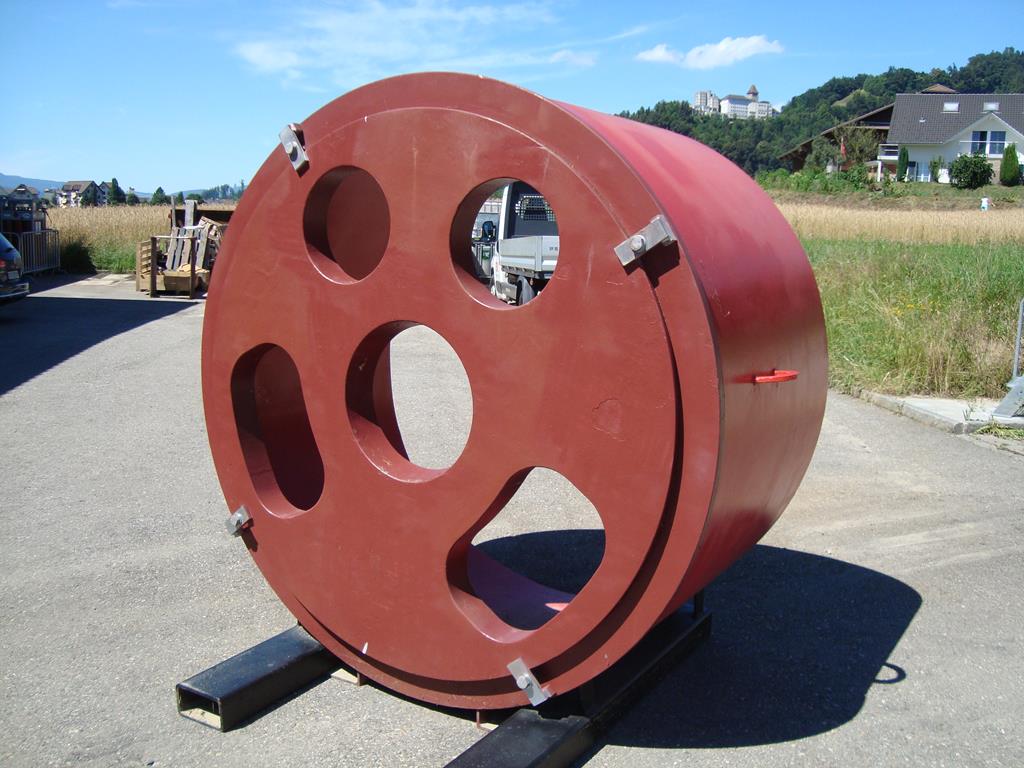

Rammplatten (ab ø 800 mm)

    Für Rohrdurchmesser ab Ø 800 mm werden Rammplatten angeboten. Diese sind so bemessen, dass sie mit dem Aussenkonus direkt in das zu rammende Stahlrohr geschoben werden können. Rammplatten sind wesentlich leichter als der entsprechende Satz des TERRA‐Stecksystems. Rammplatten können mit den jeweils grösseren Rammringen des TERRA‐Stecksystems kombiniert werden.

Rammplatten (ab ø 800 mm)
Rammplatten (ab ø 800 mm)

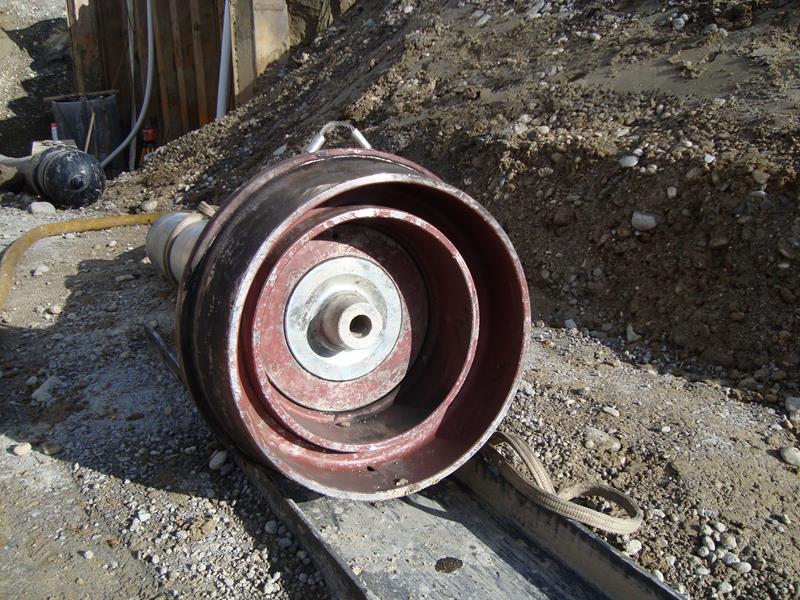

Rammringe (Stecksystem)

    TERRA‐Rammringe übertragen die Rammenergie des TERRA‐HAMMERs in das Stahlrohr. Alle TERRA‐Rammringe zeichnen sich durch einen leichten Konus und durch einen Anschlag aus. Der Konus verklemmt sich im Stahlrohr. Die eigentliche Energieübertragung erfolgt über den Anschlag. Der Anschlag stellt die Energieübertragung zu 100 % sicher.

    Ab einem Stahlrohr-Innendurchmesser von 365 mm wird das TERRA‐Stecksystem verwendet. Dabei werden Rammringe unterschiedlicher Grösse ineinander gesteckt, bis der erforderliche Durchmesser erreicht ist.

Rammringe (Stecksystem)
Rammringe (Stecksystem)

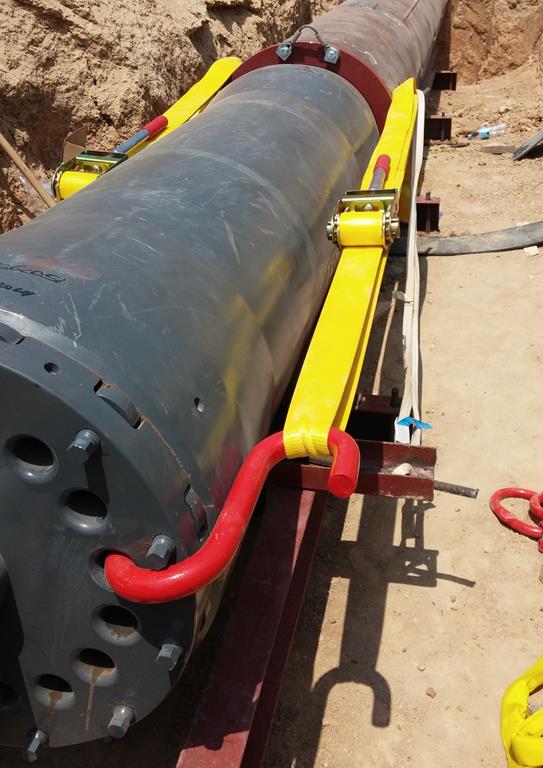

Start- und Befestigungszubehör

    Die TERRA‐Ramme wird während des Startvorgangs mit Befestigungszubehör am Stahlrohr verspannt. Die Zugkette dient der Verbindung zwischen Stahlrohr und Spanngurt.

Start- und Befestigungszubehör
Start- und Befestigungszubehör

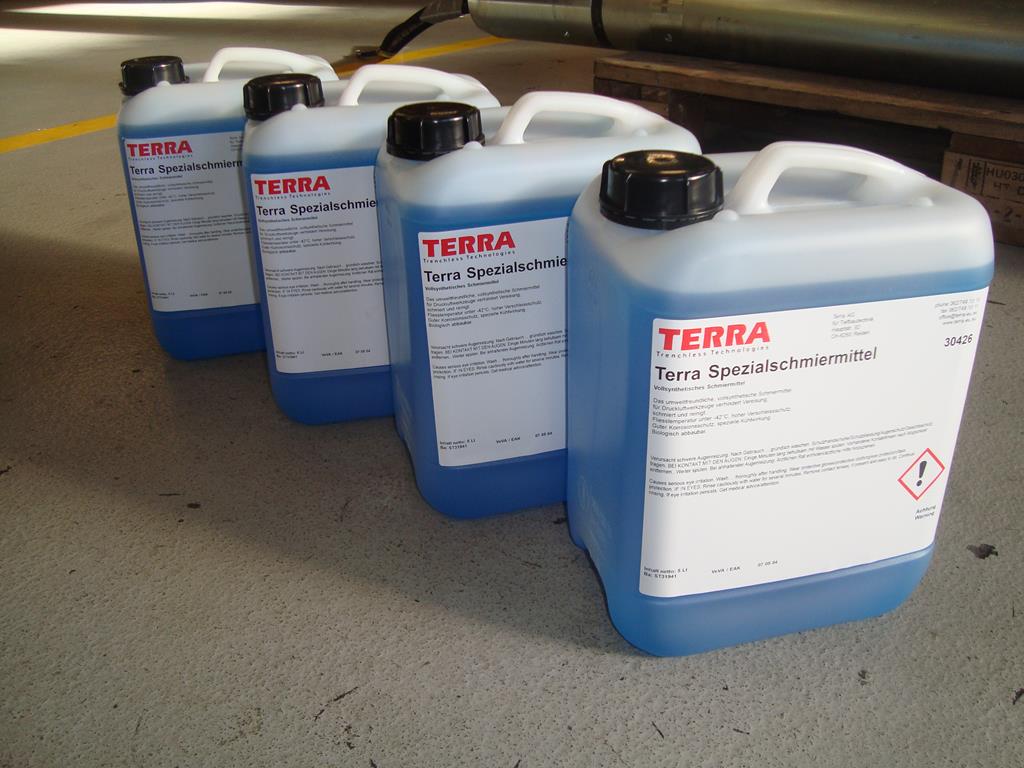

TERRA-Öler und Rammöl

    TERRA hat für seine Rammen ein spezielles Rammöl entwickelt. Das synthetische HD‐Öl mit einer hohen Viskosität und Hochdruckadditiven verhindert die Vereisung bis ‐25 °C (antifreeze). Zudem ist es biologisch abbaubar.

TERRA-Öler und Rammöl
TERRA-Öler und Rammöl

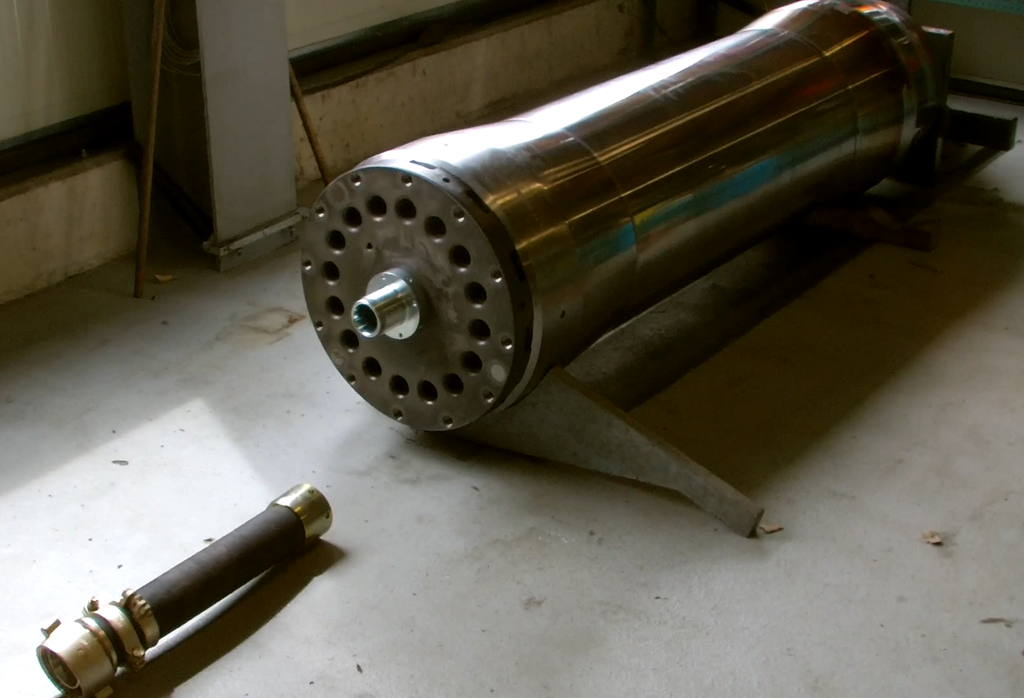

Servicezubehör

    Für jede Stahlrohrramme bieten wir an:

  1. Schwerer Hakenschlüssel
  2. Schwerer Ringschlüssel
  3. Satz Verschleissteile
  4. Werkzeugkiste

    Nennen Sie uns Grösse, Modell und Seriennummer Ihrer TERRA‐Stahlrohrramme. Wir liefern Ihnen umgehend das passende Zubehör.

Servicezubehör
Servicezubehör

Ihre Vorteile

Schwerer Schlagkolben:

Schlagkolben wiegt bis zu 60 % des Gesamtgewichtes

Einzigartige Hohlkopfkonstruktion:

Kürzer als vergleichbare Rammen dank Hohlkopfkonstruktion

Clevere Luftströme:

Bis zu 40 % geringerer Luftverbrauch

Servicefreundlich:

Einfacher Aufbau sorgt für höchste Zuverlässigkeit

3 Jahre Garantie:

auf alle Schlagkolben
