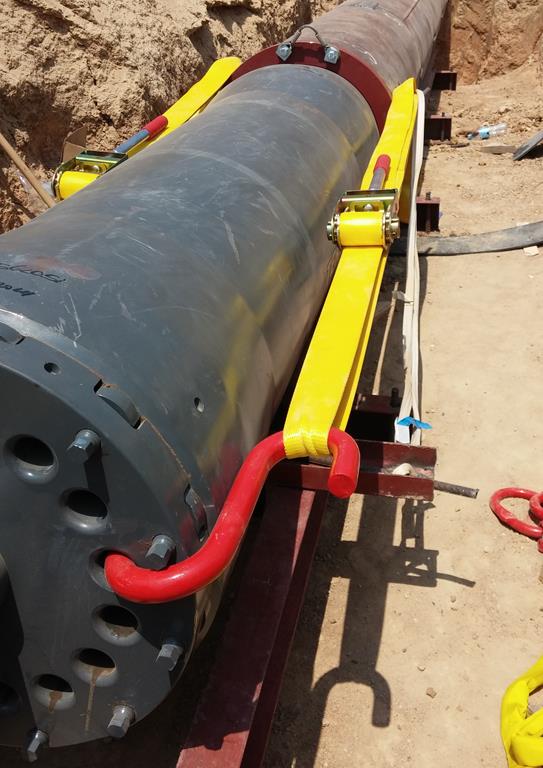

TERRA-HAMMER TR 565

Stahlrohre bis ø 3000 mm

2'400 Tonnen Schlagkraft - die TR 565

    Die TR 565 ist die stärkste Maschine seiner Klasse. Mit einer Baulänge von 2.30m ist sie über 1 m kürzer als vergleichbare Rammen. Zudem kann sie mit einem Luftverbrauch von 34 m3/min mit einem einzigen Kompressor angetrieben werden. Rammen anderer Hersteller benötigen zwei Kompressoren, Luft kostet Geld! Nur durch das geniale Konzept der Hohlkopfkonstruktion von TERRA kommen diese Vorteile zum Vorschein.


  1. Stahlrohrdurchmesser: ø 400 – 3000 mm
  2. Rammkraft: 2400 Tonnen
  3. Luftverbrauch: 34 m3/min
  4. Länge: 2.30 m

2'400 Tonnen Schlagkraft - die TR 565
2'400 Tonnen Schlagkraft - die TR 565



Technische Daten

Technische Daten

T = TERRA-HAMMER mit fest eingeschweisstem Erdverdrängungskopf
TU = TERRA-Universalhammer mit Mutterkopf und wechselbaren Kopfadaptern
TR = TERRA-Ramme für Stahlrohrrammung und Rohrsplittung
S = TERRA-HAMMER Version S, mit Schnellumsteuerung durch ¼ Schlauchdrehung
F = TERRA-HAMMER Version F, mit Fernumsteuerung
S/F = TERRA-HAMMER, sowohl in Version S als auch in Version F lieferbar
K = TERRA-HAMMER Version K, nicht verklebt, kann auf der Baustelle geöffnet werden
SK = TERRA-HAMMER Version S + Version K
KOK-LD = TERRA-HAMMER mit ortbarem KOK-Adapter LD


Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
Durchmesser
565 mm
22"
Stahlrohre
400 - 3'000 mm
16" - 120"
Länge
2.3 m
90"
Gewicht
2'535 kg
5.600 lbs
Rammkraft
2'400 to
2.650 US tons
Schlagzahl
195 /min
195 /min
Luftbedarf
34 m3/min
1.200 cfm
Druck
6-7 bar
85-100 psi

Ihre Vorteile

Schwerer Schlagkolben:

Schlagkolben wiegt bis zu 60 % des Gesamtgewichtes

Einzigartige Hohlkopfkonstruktion:

Kürzer als vergleichbare Rammen dank Hohlkopfkonstruktion

Clevere Luftströme:

Bis zu 40 % geringerer Luftverbrauch

Servicefreundlich:

Einfacher Aufbau sorgt für höchste Zuverlässigkeit

3 Jahre Garantie:

auf alle Schlagkolben



  Angebot anfordern

  Webshop:   www.bohrshop.de

  Technische Daten

Anwendungsverfahren

Rohrverlegung im Rammverfahren

Rohrverlegung im Rammverfahren

Erdrakete zum vertikale Rammen einsetzen

Erdrakete als vertikale Ramme einsetzen

Dynamisches Bersten, Rohrsanierung

Rohrerneuerung mit dynamischem Berstlining



  Dokumente
