TERRA-JET DJ 20

HDD-Klasse: 8 - 10 t

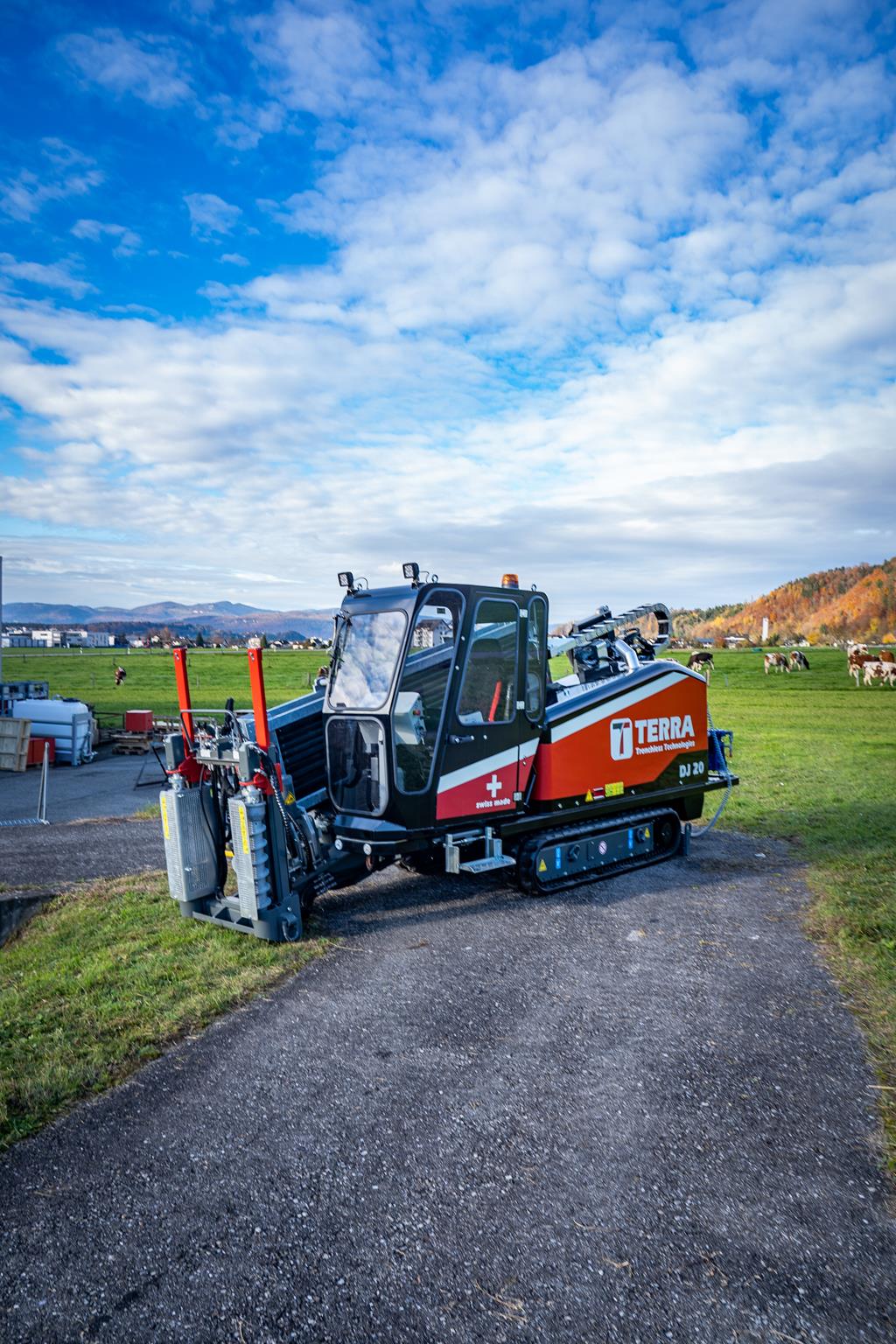

75 PS starker Hatz Diesel Motor - der TERRA-JET DJ 20

    Der TERRA-JET DJ 20 bietet in der 8-10 Tonnen Klasse der HDD Spülbohranlagen eine vollwertige, komfortable Kabine.

    Ausgestattet mit einem 75 PS starken HATZ Diesel Motor (Stufe Euro 5) leistet der TERRA-JET DJ 20 bis zu 9 Tonnen Zug- und Schubkraft, 2‘840 Nm Drehmoment und eine maximale Drehzahl von 228 U/min am Bohrgestänge.

    Mit dem geringen Geräuschpegel und dem reduzierten Dieselverbrauch ist die Maschine ideal für städtische Gebiete mit beengten Platzverhältnissen. Die DJ 20 hat zudem einen kleinen CO2-Fussabdruck und eine schnelle Installationszeit.

75 PS starker Hatz Diesel Motor - der TERRA-JET DJ 20
75 PS starker Hatz Diesel Motor - der TERRA-JET DJ 20

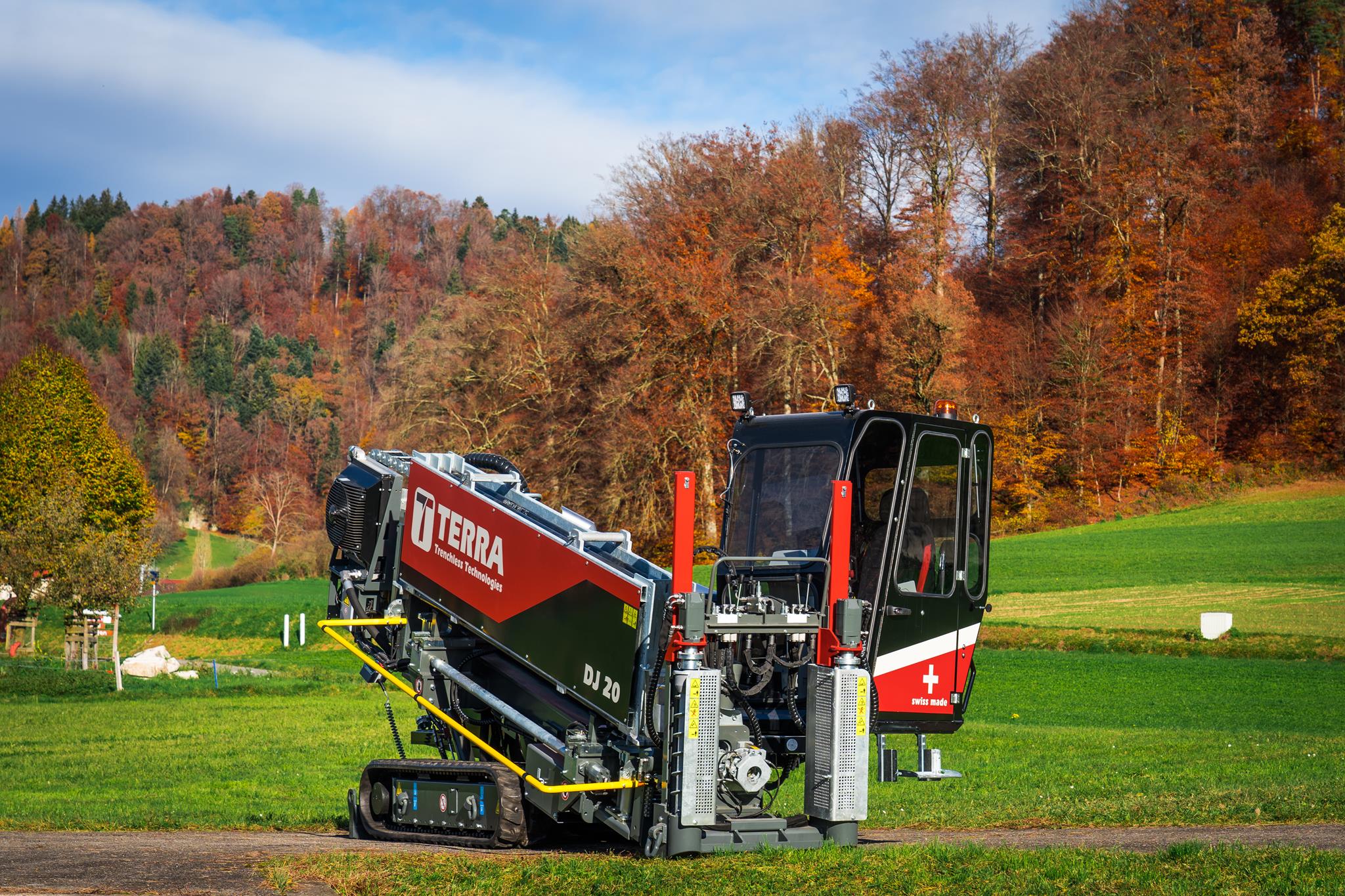

Hydraulisch verstellbare Komfort-Kabine

    Der TERRA-JET DJ 20 besitzt standardmäßig eine übersichtliche und große Komfort-Kabine. Der Bedienungsmann wählt die für ihn optimale Position und hat alles im Blick. Die Kabine lässt sich stufenweise bis zu 60° hydraulisch verstellen.

Hydraulisch verstellbare Komfort-Kabine
Hydraulisch verstellbare Komfort-Kabine

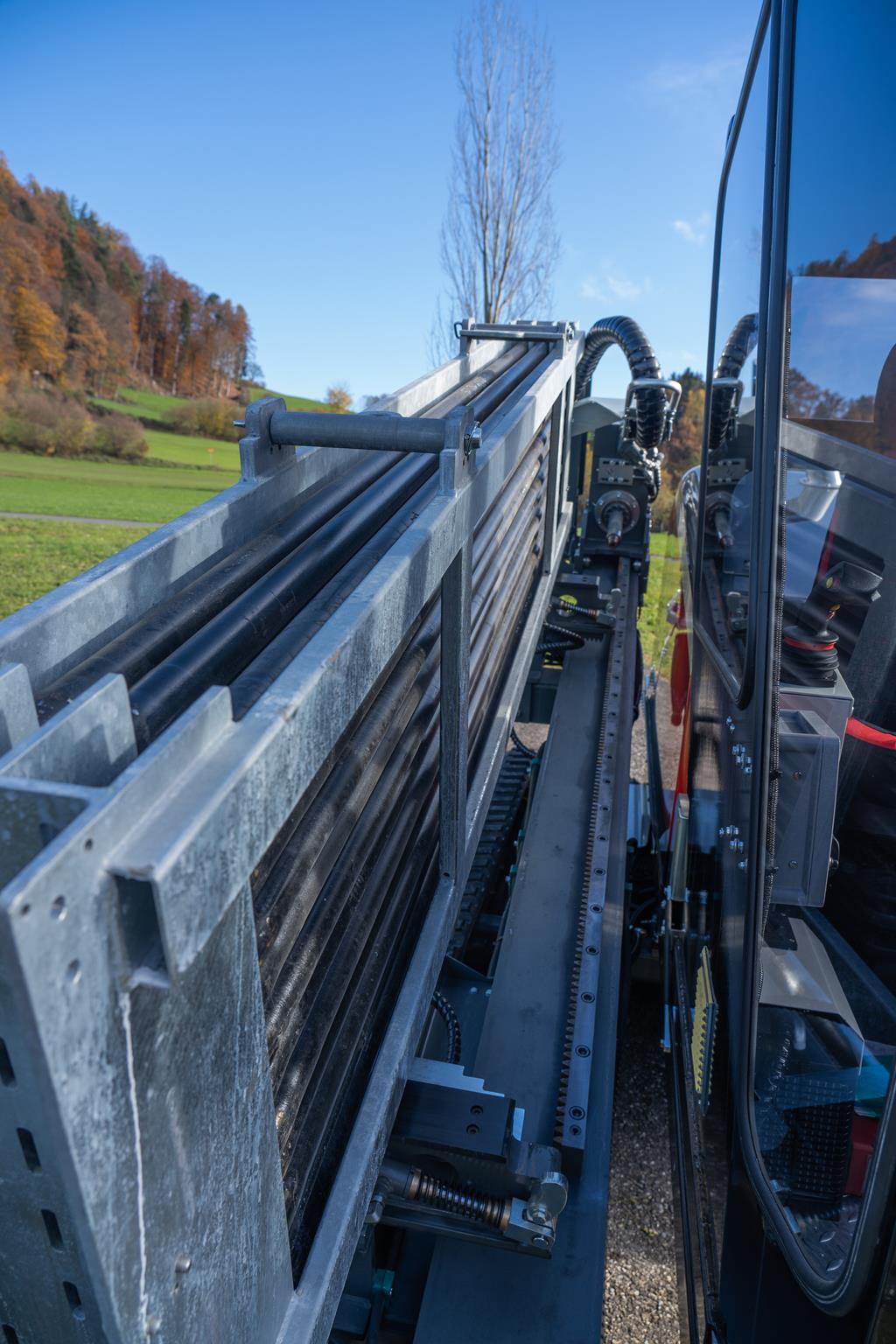

Hohe Produktivität dank Zahnstangenantrieb

    Vorschub und Einzug des Antriebsschlittens mit 87 kN (9 t) Zug- und Schubkraft erfolgen über zwei Hydraulikmotoren und einem robusten Zahnstangenantrieb. Die beiden Drehmotoren des Antriebsschlittens erzeugen das hohe Drehmoment von 2‘840 Nm.

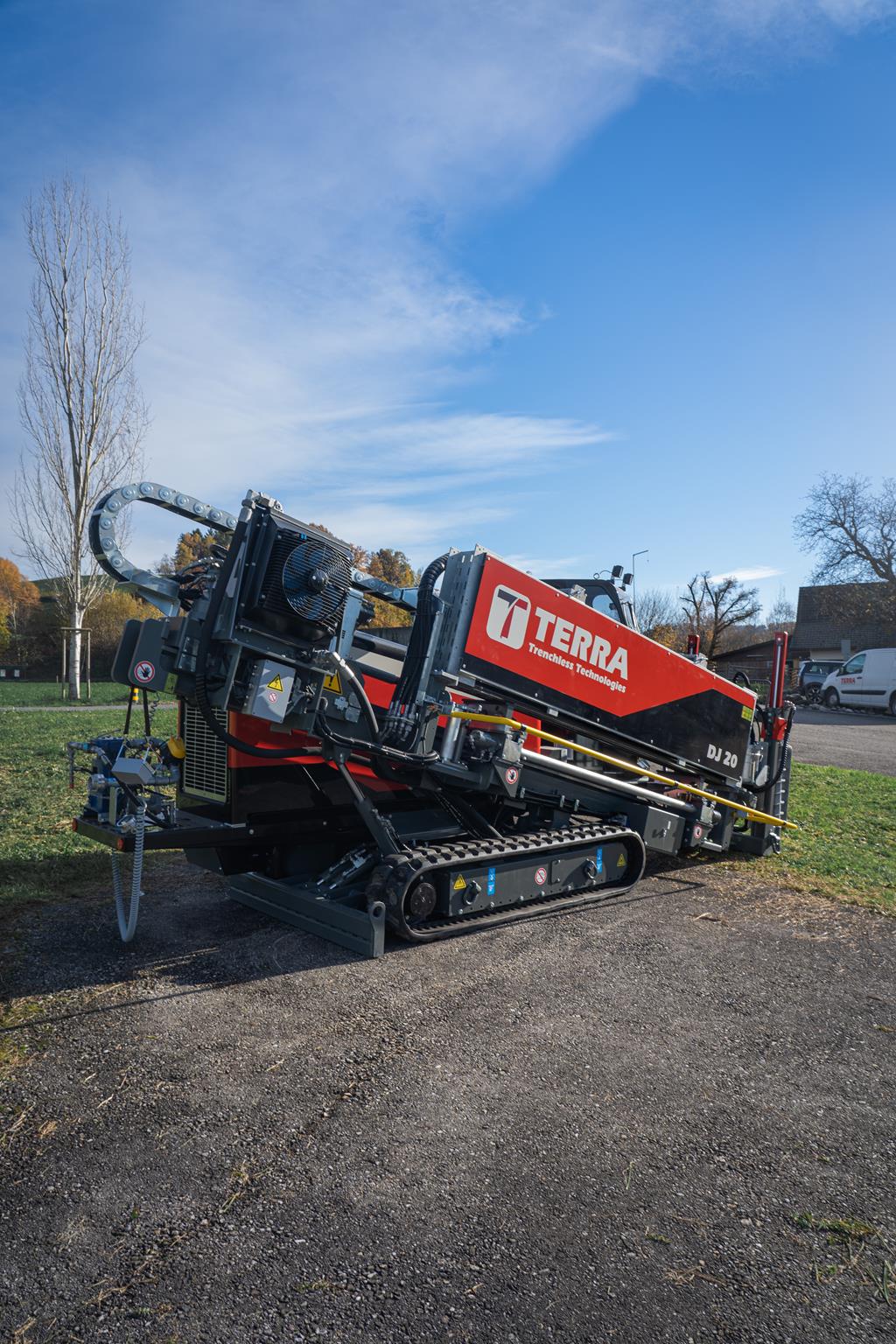

    Alle HDD-Spülbohranlagen TERRA-JET sind mit einem feuerverzinkten Gestängemagazin ausgestattet. Optional können diese mit einer Duplex Lackierung versehen werden. Dank des hohen Schweizer Qualitätsstandards wird die Lebensdauer Ihrer Anlage markant erhöht.


    Die 3.05 m langen Bohrstangen zeichnen sich durch einen minimalen Verlegeradius von lediglich 25 m aus. Dadurch können Versorgungsleitungen problemlos umfahren und verlegt werden. Im Gestängemagazin befinden sich 40x Bohrstangen mit einer Gesamtlänge von 122 m.

Hohe Produktivität dank Zahnstangenantrieb
Hohe Produktivität dank Zahnstangenantrieb

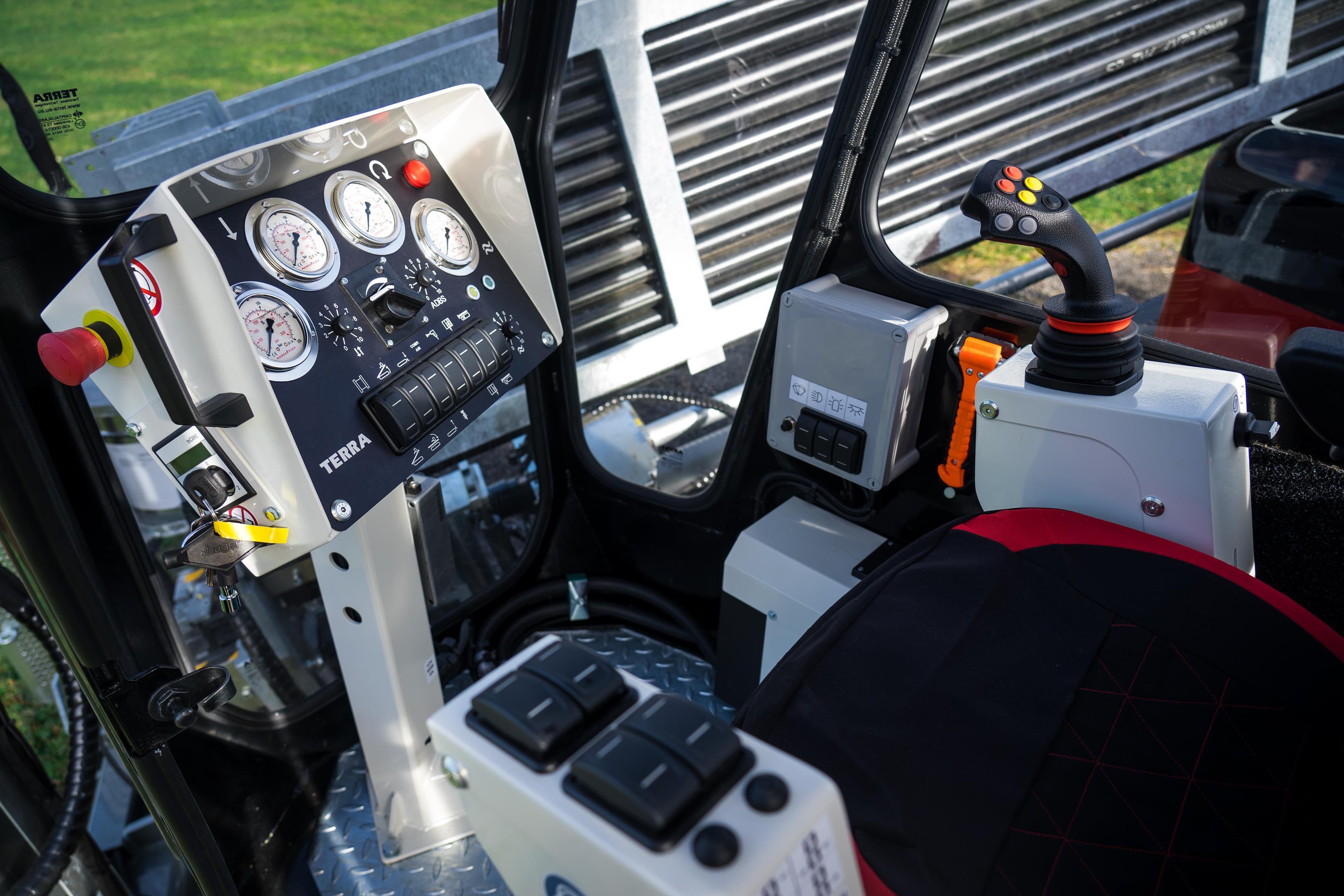

Intelligente Bohrassistenzsysteme

    Intelligente Bedienungselemente wie die Vorschubsteuerung, die Paddelautomatik oder der Bohrtempomat erleichtern das Bohren für den Bedienungsmann erheblich. Die elektronische Einzugsautomatik ADBSe regelt die Einzugsgeschwindigkeit innerhalb von Millisekunden. Der Bedienungsmann kann sich zurücklehnen, die Maschine übernimmt die Arbeit. Dank der durchdachten SPS-Steuerung und den integrierten Features fühlt die Maschine den Untergrund und passt sich optimal den Untergrundbedingungen an.

Intelligente Bohrassistenzsysteme
Intelligente Bohrassistenzsysteme

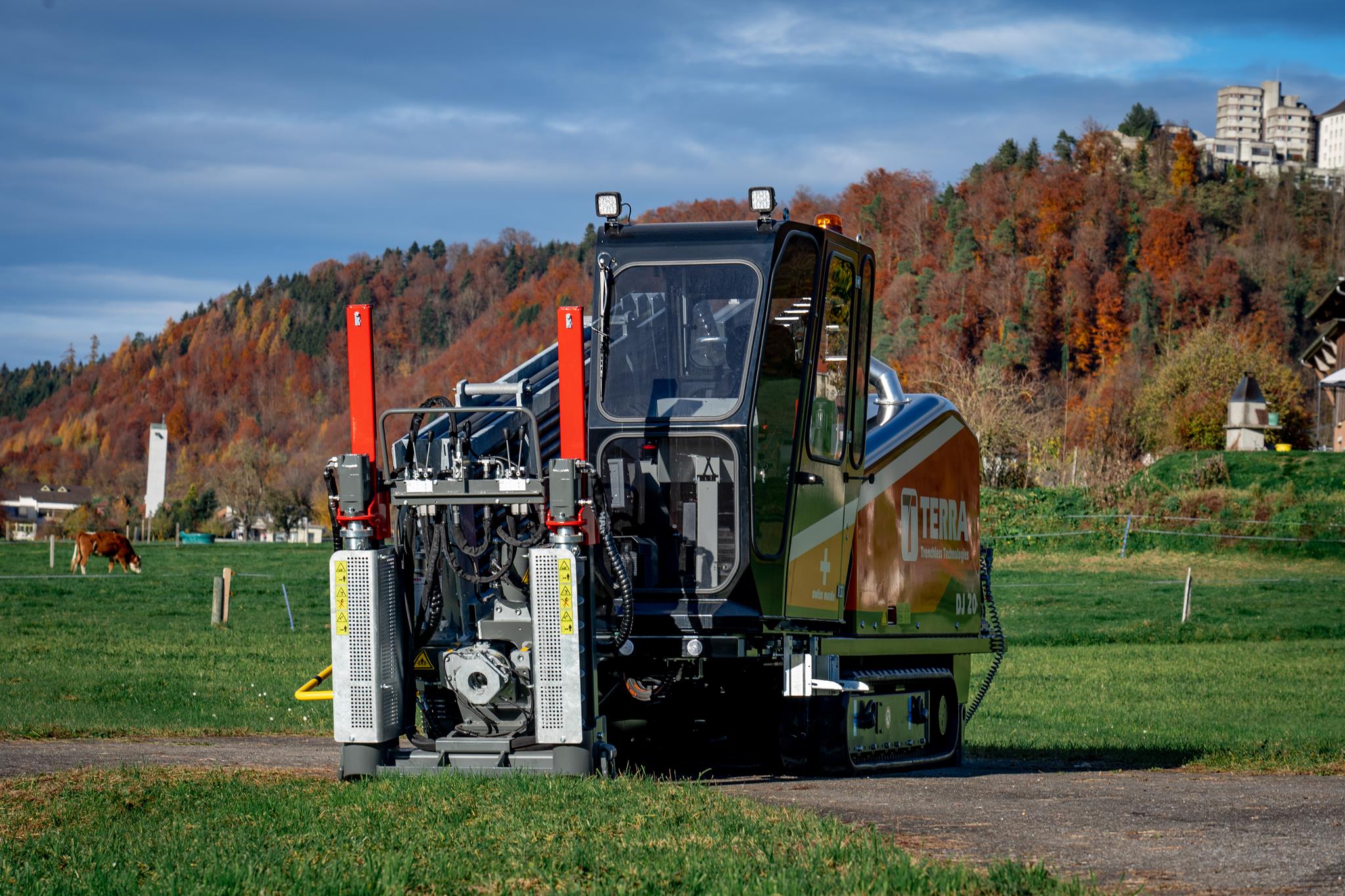

Kompakt und wendig

    Die kompakte Bohranlage DJ 20 kann durch eine 1.60 m Breite Durchfahrt manövrieren und bequem mittels Fernsteuerung gesteuert werden.


    Das hochwertige und langlebige Gummiraupenfahrwerk trägt das gesamte Gewicht der Bohranlage von insgesamt 6.4 t (Gewicht inkl. 40x Gestänge). Es sorgt zudem auf schwierigem, sonst nicht zugänglichem Gelände für die erforderliche Beweglichkeit der DJ 20. Damit ist höchste Stabilität während der Bohrarbeiten gewährleistet.

Kompakt und wendig
Kompakt und wendig

Ölkühler ausserhalb

    Der Ölkühler befindet sich ausserhalb des Motorraums. Er ist gut zugänglich und bietet höchste Effizienz.


    Charakteristisch für die HDD-Spülbohranlagen TERRA-JET ist die Kombination hochwertiger Komponenten mit hohen Schweizer Qualitätsstandards. Dadurch resultiert eine deutlich längere Lebensdauer.

Ölkühler ausserhalb
Ölkühler ausserhalb

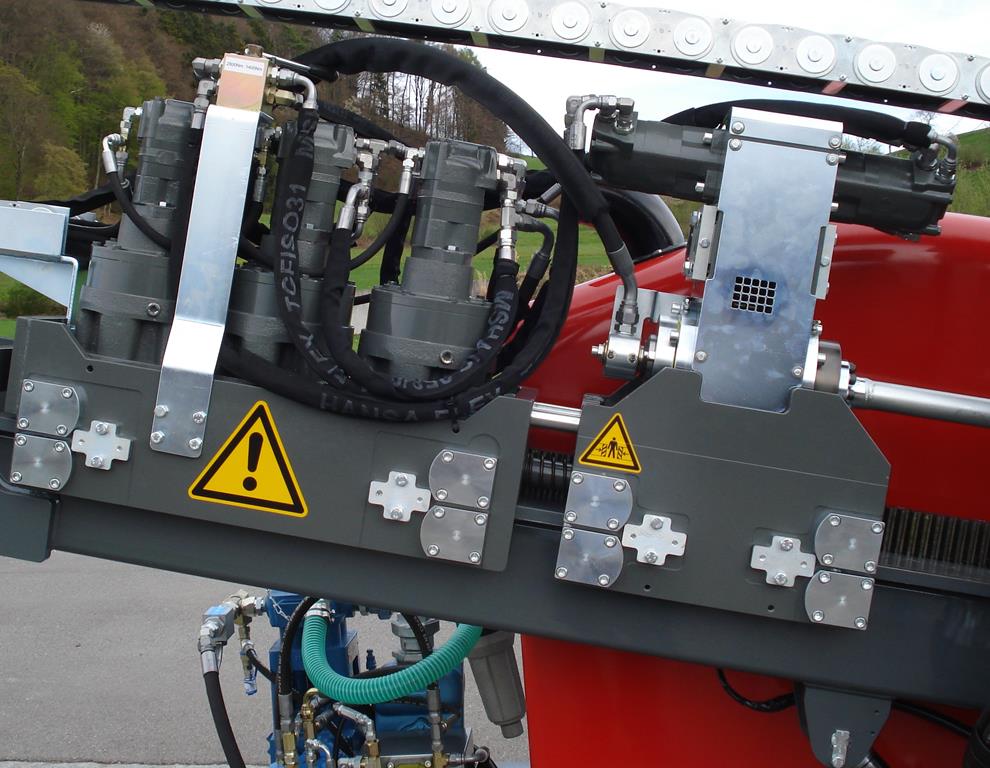

Servicefreundlich

    Bei der Entwicklung des TERRA-JET DJ 20 wurde Wert auf Servicefreundlichkeit und Zuverlässigkeit gelegt. Alle Hydraulikkomponenten sind gut zugänglich und können leicht überwacht und gewartet werden. Die Abdeckhaube lässt sich komplett öffnen. Die Elektrik ist übersichtlich im zentralen Elektrokasten untergebracht. Das Resultat dieses servicefreundlichen Konzeptes sind zufriedene Kunden weltweit.

Servicefreundlich
Servicefreundlich

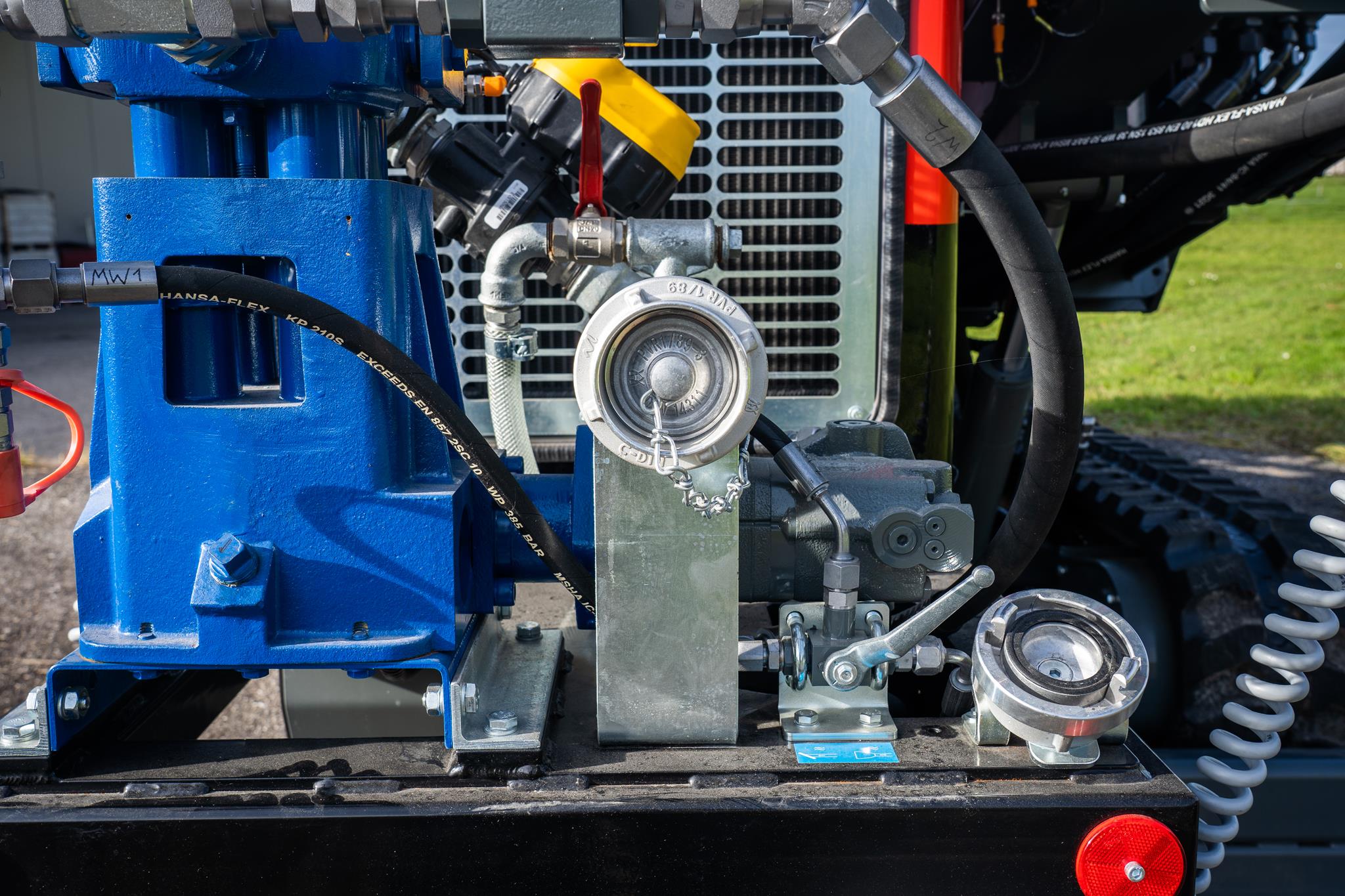

Hohe Spülmenge (FMC-Pumpe)

    An Bord des TERRA-JET DJ 20 befindet sich eine FMC-Hochdruckpumpe mit einer Spülmenge von 95 l/min, die die Spülflüssigkeit mit maximal 70 bar vom Mischtank durch das Bohrgestänge zu den Bohrkopfdüsen fördert.

    Dank einer Warnanzeige kann die FMC-Pumpe bei leerem Tank nicht leer laufen. Dies erhöht die Lebenszeit und reduziert den Verschleiss der Pumpe.

Hohe Spülmenge (FMC-Pumpe)
Hohe Spülmenge (FMC-Pumpe)



Technische Daten

Technische Daten

*   Alle Angaben sind untergrundabhängig
** Je nach Bohrgestänge
Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
BETRIEB
Zug- und Schubkraft
87 kN (9 t)
20,000 lbs
Drehmoment
2.840 Nm
2,100 ft.lbs
Drehzahl Bohrstangen
228 U/min
228 rpm
Schlittengeschwindigkeit
40 m/min
120 ft/min
Durchmesser der Pilotbohrung
60 - 110 mm
3” - 4.5”
Fahrgeschwindigkeit
4.5 km/h
3 miles/h
MOTORDATEN
Motor Typ
Hatz 4H50TICD
Hatz 4H50TICD
Motorleistung (EU Stufe 5)
55 kW (75 PS)
75 HP
Treibstoff
Diesel
Diesel
Motor Drehzahl
2.700 U/min
2,700 rpm
SPÜLFLÜSSIGKEIT (an Bord)
Spülmenge
95 l/min
26 gpm
Spüldruck, max.
70 bar
1,015 psi
BOHRSTANGE
Bohrstange, Länge
3.05 m
10 ft
Bohrstange, Durchmesser
ø 60/54 mm
2.4“ / 2.1“
Bohrstange, Verlegeradius, min.
34 m
120 ft
Magazinkapazität
120 m
400 ft
ABMESSUNGEN
Transportstellung L x B x H
6.00 x 1.65 x 1.90 m
19.5 x 5.5 x 6.3 ft
Neigung der Bohrrampe
29 - 40 % (16 - 22°)
29 - 40 %
Gewicht inkl. Stangen
6.4 t
14,110 lbs
Gewicht ohne Stangen
5.3 t
11,500 lbs
GERÄUSCHPEGEL
Schallemission am Bedienerohr
85 dB(A)
85 dB(A)
Garantierter Schallleistungspegel Lwa
104 dB(A)
104 dB(A)

Ihre Vorteile

Schnell mit höchster Drehzahl:

228 U/min am Bohrgestänge

Mit grosser Komfort-Fahrerkabine:

Bequemes Arbeiten, übersichtliche breite Kabine

ADBSe:

Serienmäßig mit elektronischer Bohr- und Einzugsautomatik

Paddelautomatik:

Einfaches Steuern in hartem Untergrund

Bohr-Tempomat:

Bohren auf Knopfdruck

Vorschubsteuerung:

Automatische Einstellung einer maximalen Vorschubkraft
