TERRA-JET DJ 23

HDD-Klasse: 10 - 13 t

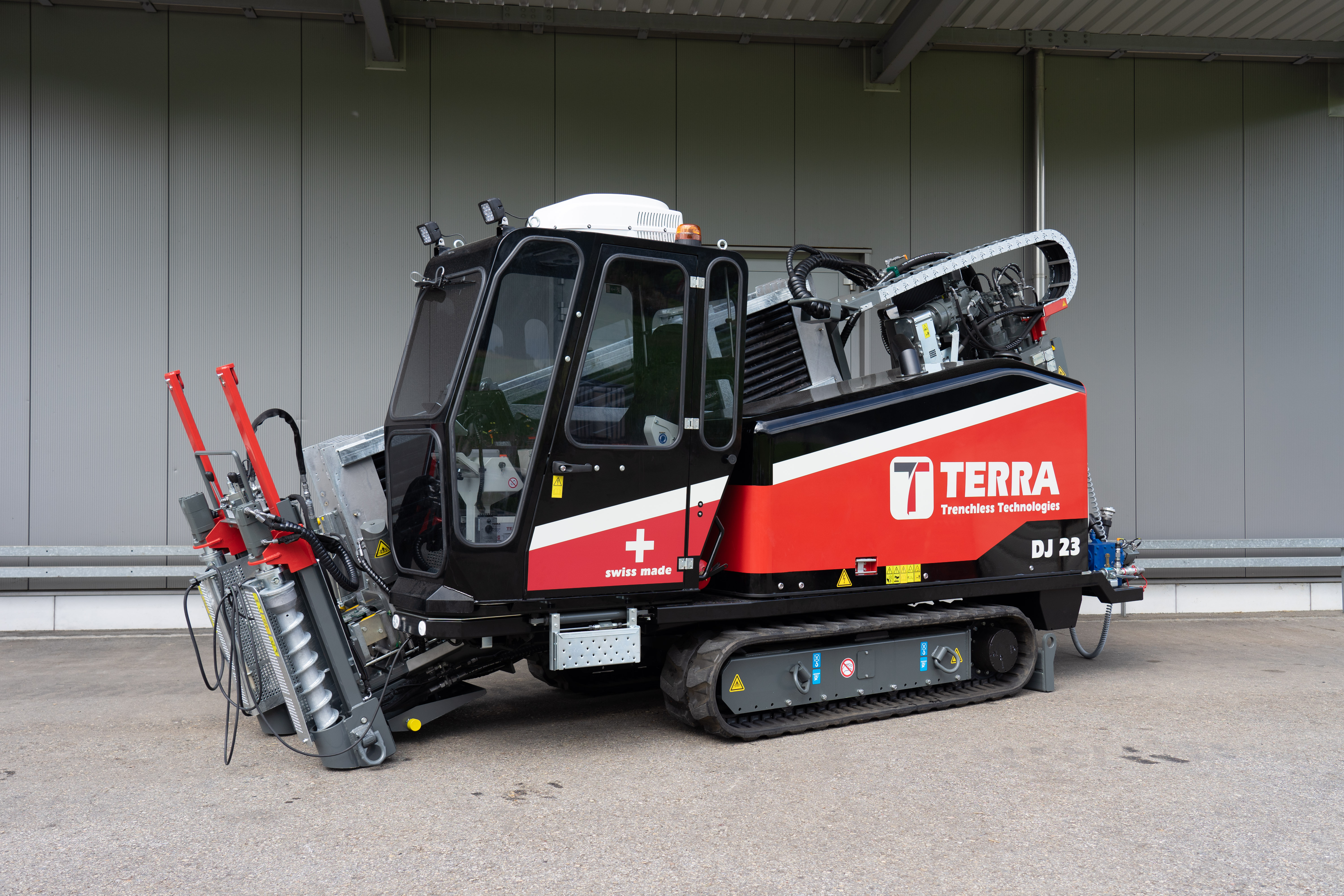

101 PS starker Deutz Diesel Motor - der TERRA-JET DJ 23

    Mit dem TERRA-JET DJ 23 hat TERRA eine der produktivsten Spülbohranlagen seiner Klasse entwickelt. In ihm steckt ein 101 PS starker Deutz Diesel Motor, der die neusten Umweltvorschriften erfüllt.

    Mit einer extrem hohen Drehzahl am Bohrgestänge von 284 U/min erreicht er höchste Geschwindigkeit, sei es bei der Pilotbohrung oder beim Aufweitvorgang. 11 Tonnen Zug- und Schubkraft sowie 3'100 Nm Drehmoment ermöglichen ein zuverlässiges und rasches Abwickeln Ihrer Baustelle.

    Dank seiner hohen Produktivität ist die DJ 23 die ideale Maschine für Versorgungsleitungen. Auch für den Glasfaserausbau ist die HDD-Spülbohranlage gerüstet.

101 PS starker Deutz Diesel Motor - der TERRA-JET DJ 23
101 PS starker Deutz Diesel Motor - der TERRA-JET DJ 23

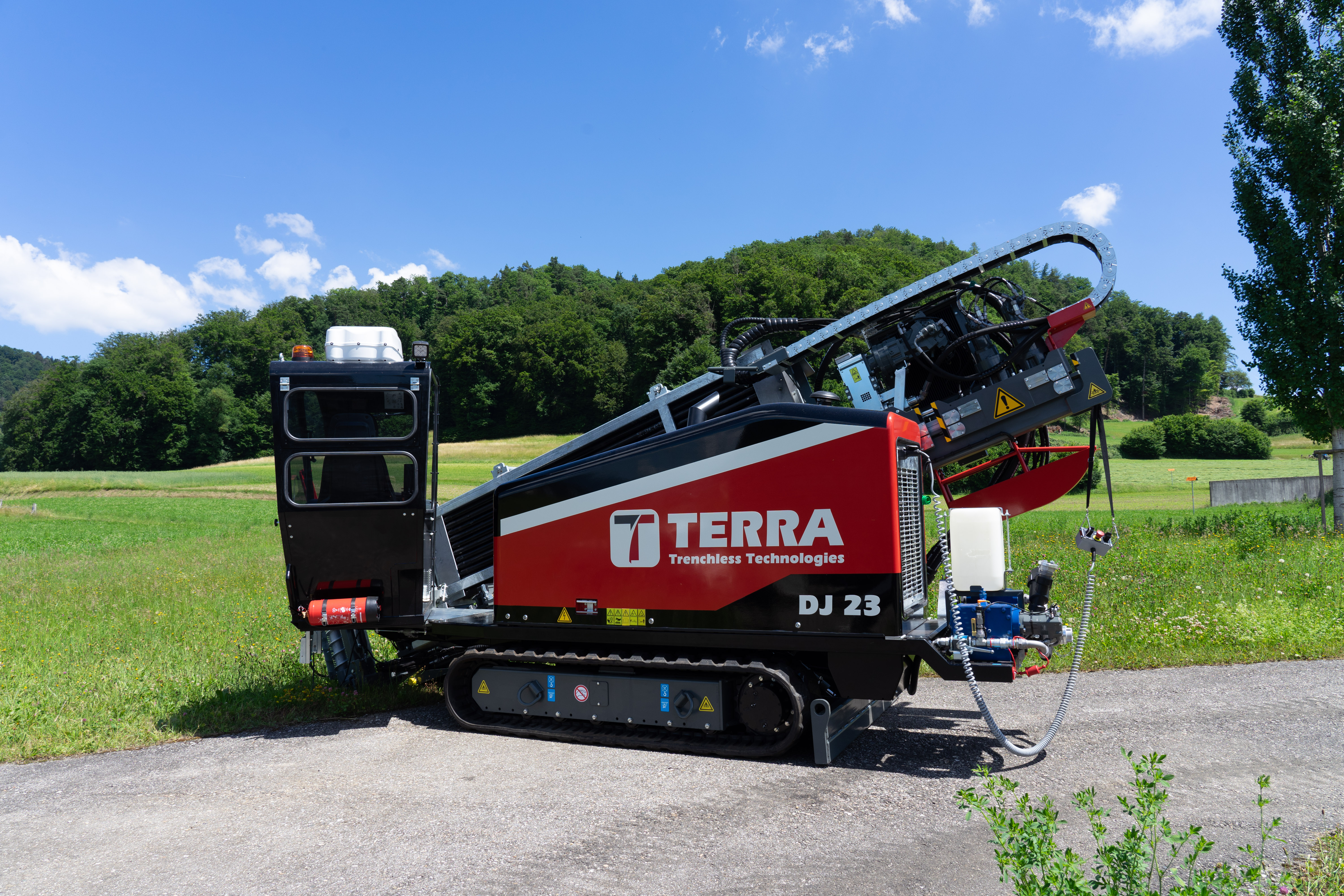

Hydraulisch schwenkbare Kabine

    Die DJ 23 hat eine hydraulisch schwenkbare Kabine. Sie kann von 0°‐60° geschwenkt werden, selbst wenn der Bedienungsmann in der Kabine sitzt. So kann der Bohrmeister die für ihn beste Sitzposition wählen.

Hydraulisch schwenkbare Kabine
Hydraulisch schwenkbare Kabine

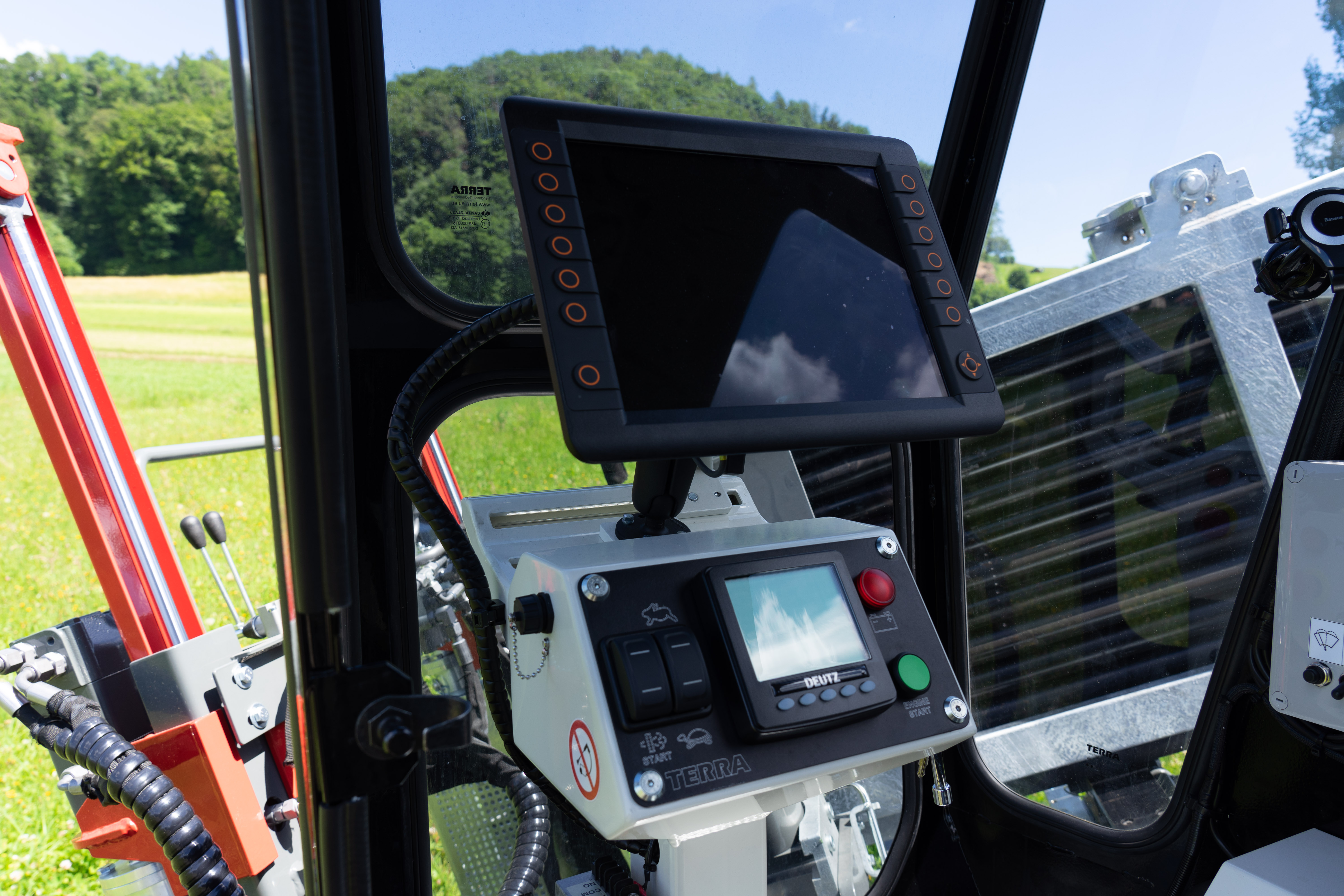

Einzigartiges Bedienkonzept

    Intelligente Bedienungselemente wie die Vorschubsteuerung, die Paddelautomatik oder der Bohrtempomat erleichtern das Bohren für den Bedienungsmann erheblich. Die elektronische Einzugsautomatik ADBSe in Kombination mit dem Auto Tork regelt die Einzugsgeschwindigkeit innert Millisekunden. Der Bedienungsmann kann sich zurücklehnen, die Maschine übernimmt die Arbeit.

Einzigartiges Bedienkonzept
Einzigartiges Bedienkonzept

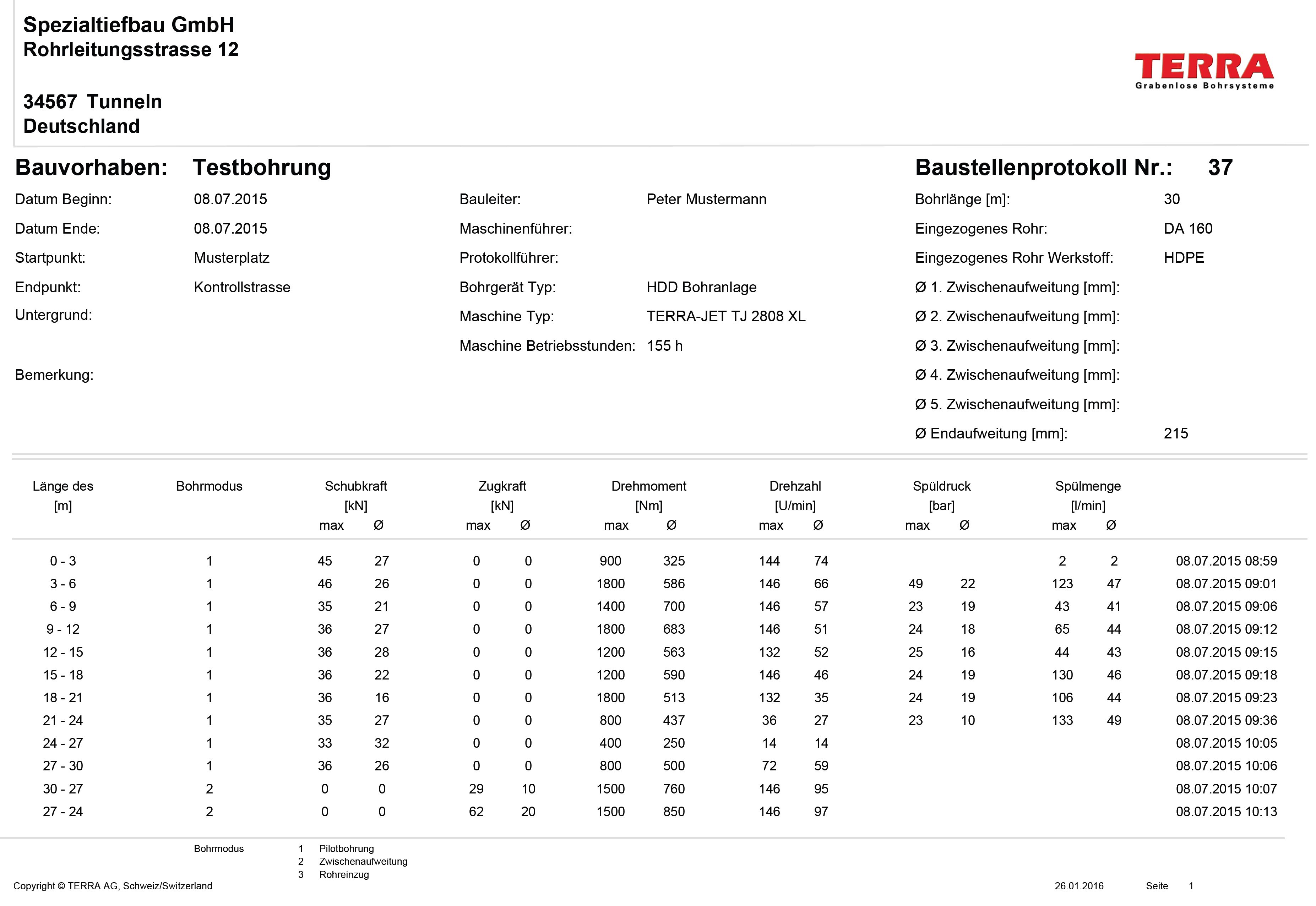

Bohrprotokoll nach DVGW 321

    Die DJ 23 ist mit einem Bordcomputer und einem großen 12" Bildschirm ausgestattet. Die Aufzeichnung vom Drehmoment, Spülvolumen und den Bohrkräften erfolgt gemäß DVGW 321. Über den gesteuerten Bohrverlauf werden die Schub- und Zugkräfte, die Drehmomente, Drehzahlen und die Spüldrücke und Spülmengen protokolliert. Der Bildschirm zeigt alle relevanten Bohrdaten. Außerdem erleichtert der Bordcomputer die Service-Diagnose.

Bohrprotokoll nach DVGW 321
Bohrprotokoll nach DVGW 321

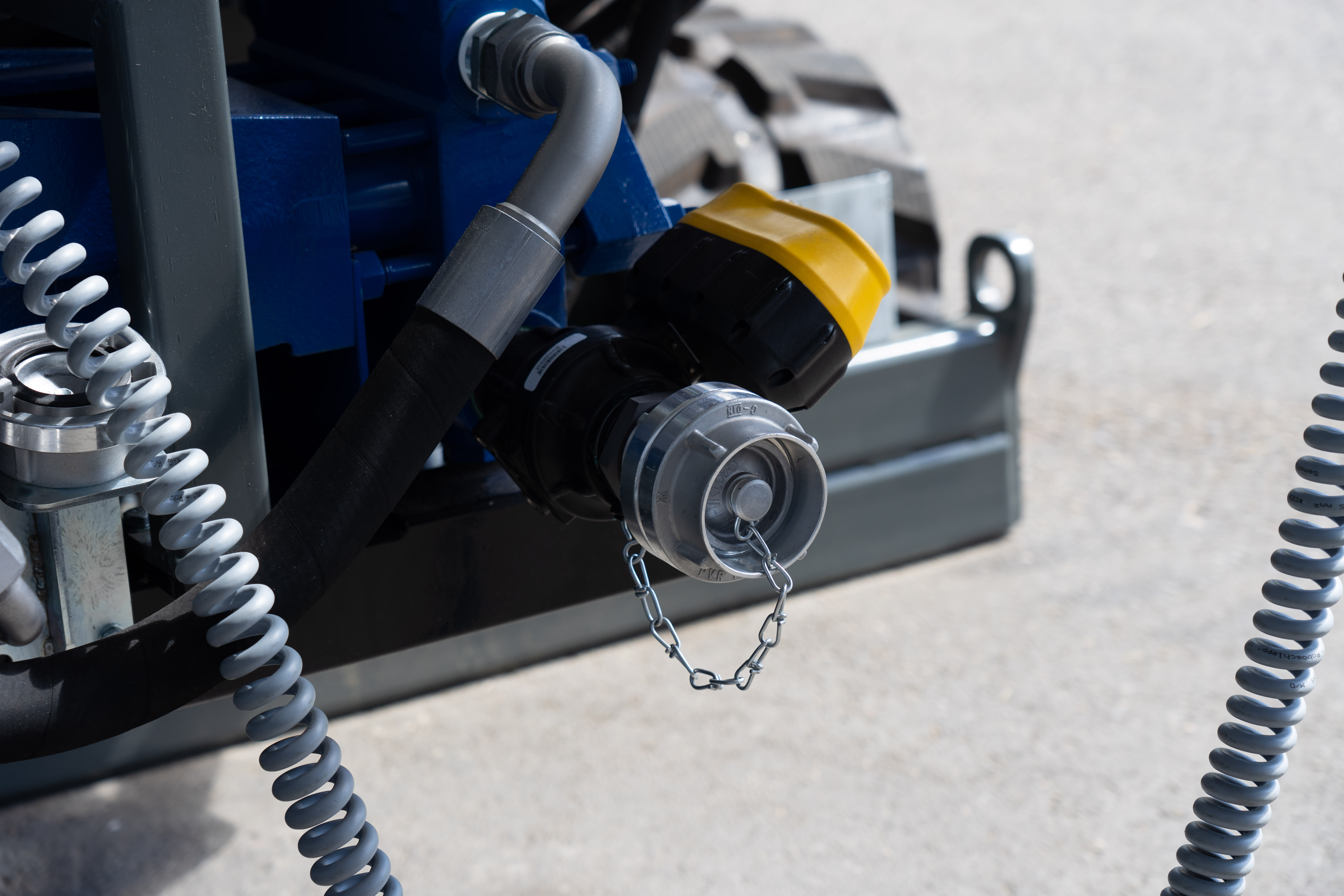

Hohe Spülmenge (FMC-Pumpe)

    Mit einer Spülmenge von 185 l/min hat die DJ 23 die höchste ihrer Klasse. Damit können auch schwierige Untergründe angegangen werden. Optional stehen sogar 260 l/min zur Verfügung.

Hohe Spülmenge (FMC-Pumpe)
Hohe Spülmenge (FMC-Pumpe)

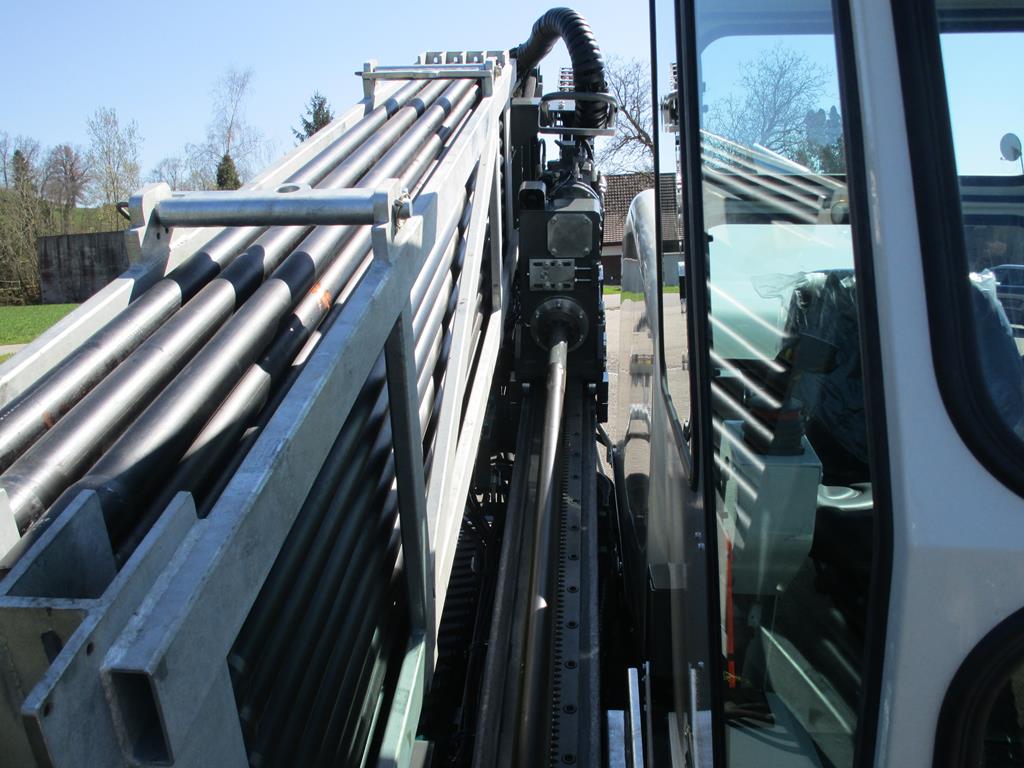

Bohrrampe mit Zahnstangenantrieb und integrierter Kamera

    Der Vorschub und Einzug des Antriebsschlittens erfolgt über einen Zahnstangenantrieb. Dies ist robust und kraftvoll. Drei Hydraulikmotoren mit Getrieben übernehmen den Antrieb. Der Axialkolbenverstellmotor des Antriebsschlittens erzeugt das hohe Drehmoment (AutoTork).


    Die integrierte Kamera oberhalb des Antriebsschlittens ermöglicht eine perfekte Sicht auf die Gestängeaufnahme. Die Aufnahme wird live auf den Bedienerbildschirm projiziert.

Bohrrampe mit Zahnstangenantrieb und integrierter Kamera
Bohrrampe mit Zahnstangenantrieb und integrierter Kamera

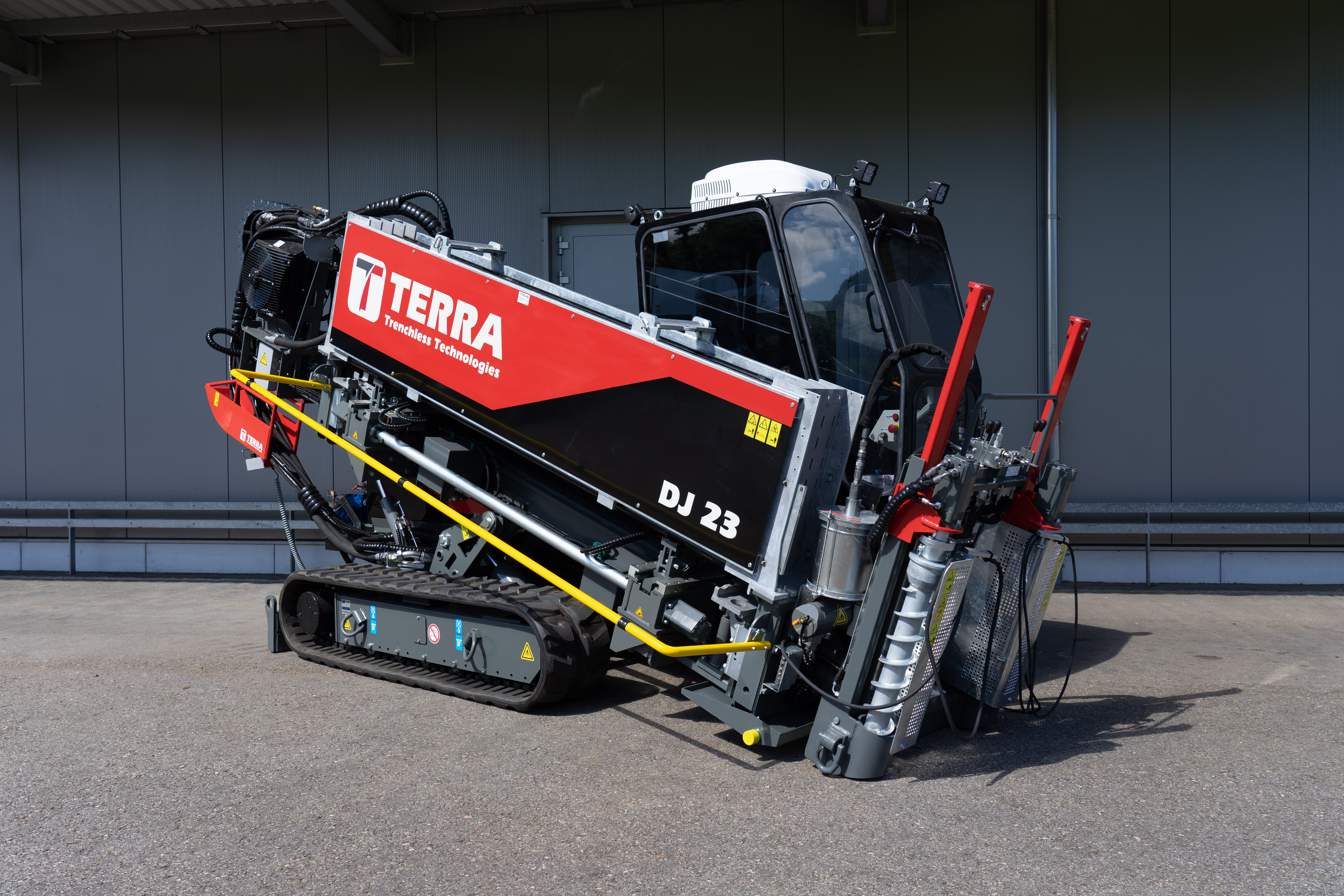

Pendelgelagerte Bohrrampe

    Die neuentwickelte pendelgelagerte Bohrrampe hat zwei Drehgelenke, wobei sich das zweite Drehgelenk entlang einer Kreisbahn verschieben lässt. Dadurch werden Eintrittswinkel von 19% - 40% (11° - 22°) möglich. Die Gummiraupen bleiben bis 36% immer am Boden.

Pendelgelagerte Bohrrampe
Pendelgelagerte Bohrrampe

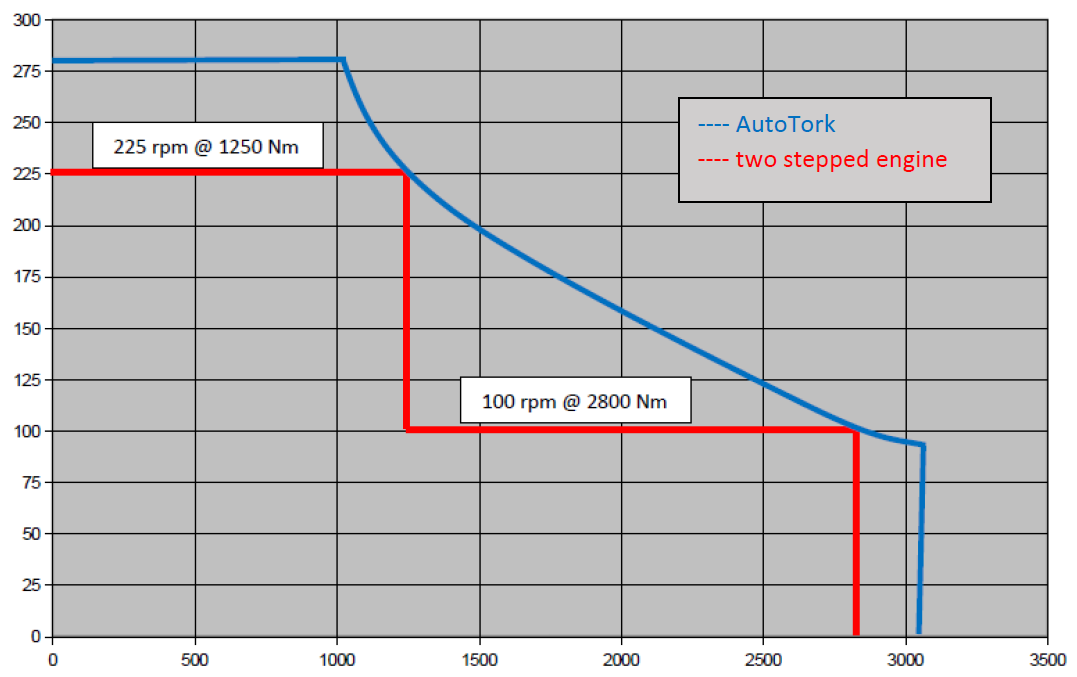

AutoTork - Stufenlose Anpassung von Drehzahl und Drehmoment

    Bisher arbeiten Bohranlagen mit einer Zwei-Stufen-Schaltung. Sie haben entweder hohes Drehmoment bei niedriger Drehzahl oder hohe Drehzahl bei niedrigem Drehmoment. AutoTork ist eine neue hydraulisch-elektronische Steuerung, die den Untergrund misst und sicherstellt, dass der TERRA-JET immer optimal arbeitet. AutoTork beginnt bei höchster Gestängedrehzahl mit 284 U/min. Sollte der Untergrund fester werden und mehr Drehmoment am Bohrwerkzeug benötigen, erhöht AutoTork automatisch das Drehmoment bis zum erforderlichen Wert und reduziert die Drehzahl entsprechend.

AutoTork - Stufenlose Anpassung von Drehzahl und Drehmoment auf den Untergrund
AutoTork - Stufenlose Anpassung von Drehzahl und Drehmoment auf den Untergrund

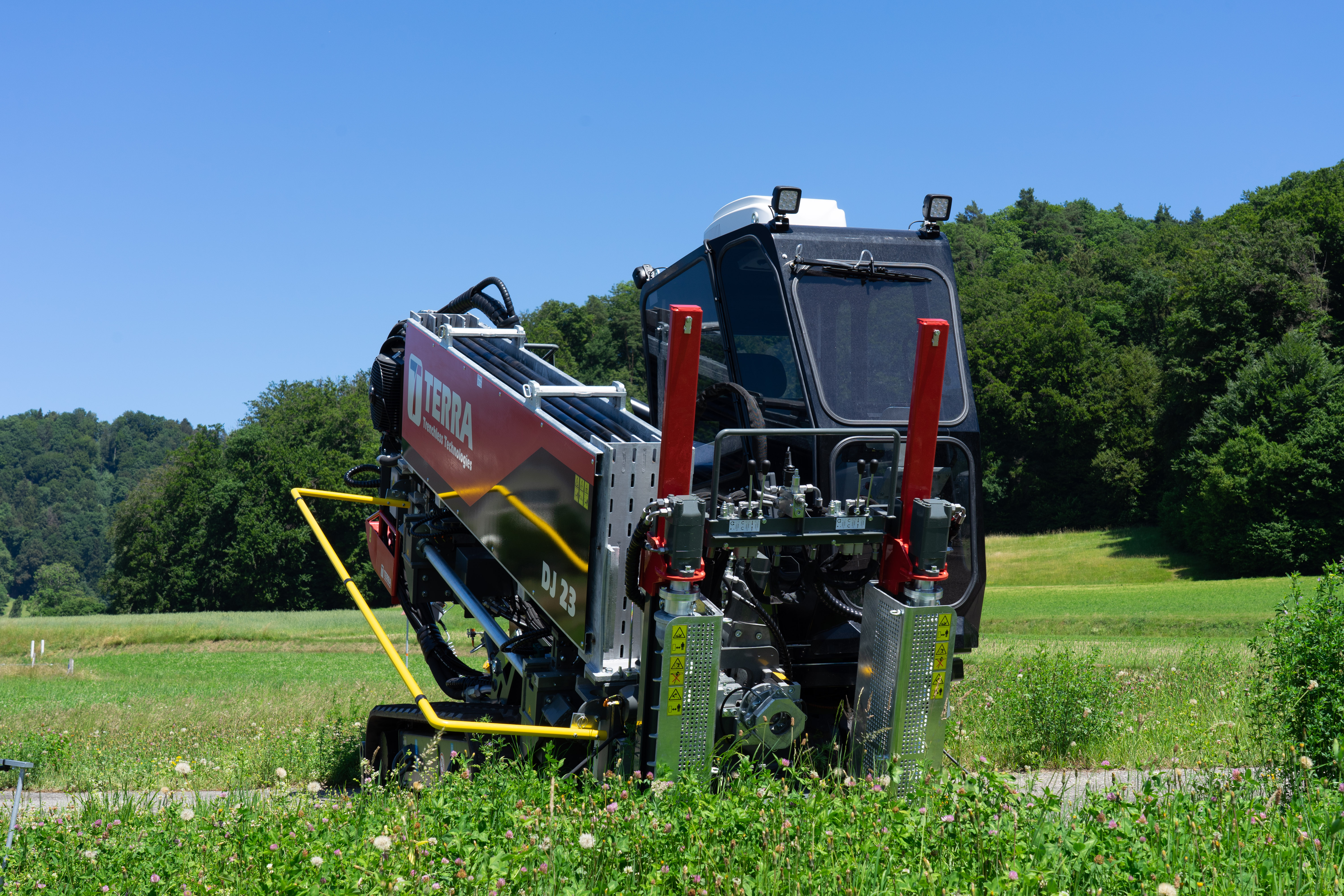

Feuerverzinktes Gestängemagazin

    Die DJ 23 hat 52 Bohrstangen an Bord, die 3.05 m (10 ft) lang sind. Dies ergibt eine gesamte Bohrlange von 159 m. Zum besseren Oberflächenschutz ist das Magazin feuerverzinkt. Soll länger gebohrt werden, lässt es sich schnell und einfach wieder füllen. Oder das leere Magazin wird einfach gegen ein volles ausgetauscht

abnehmbares Gestängemagazin für HDD Spülbohrungen
abnehmbares Gestängemagazin für HDD Spülbohrungen

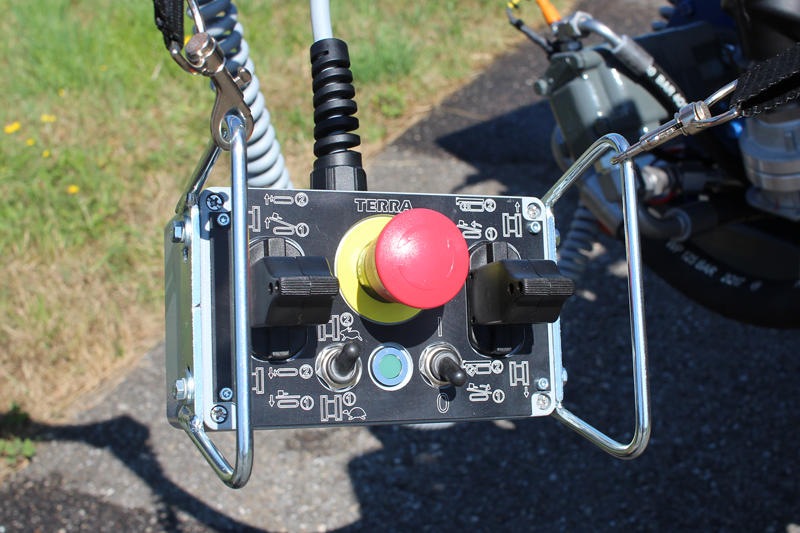

Fahr-Fernsteuerung

    Die DJ 23 hat eine Fahr-Fernsteuerung. Diese kann entweder hinter oder neben der Bohranlage eingesteckt werden. Der TERRA-JET DJ 23 kann also mitlaufend hinter oder neben der Bohranlage gefahren werden.

Fahr-Fernsteuerung für HDD Spülbohranlagen
Fahr-Fernsteuerung für HDD Spülbohranlagen



Technische Daten

Technische Daten

*   Alle Angaben sind untergrundabhängig
** Je nach Bohrgestänge
Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
BETRIEB
Zug- und Schubkraft
110 kN (11 t)
23,000 lbs
Drehmoment
3.100 Nm
2,300 ft.lbs
Drehzahl Bohrstangen
284 U/min
284 rpm
Schlittengeschwindigkeit
43 m/min
140 ft/min
Durchmesser der Pilotbohrung
60 - 110 mm
3” - 4.5”
Fahrgeschwindigkeit
3.3 km/h
2.3 miles/h
MOTORDATEN
Motor Typ
Deutz TCD 3.6L4
Deutz TCD 3.6L4
Motorleistung (EU Stufe 5)
75 kW (101 PS)
101 HP
Treibstoff
Diesel
Diesel
Motor Drehzahl
2.400 U/min
2,400 rpm
SPÜLFLÜSSIGKEIT (an Bord)
Spülmenge
185 l/min
50 gpm
Spüldruck, max.
80 bar
1,160 psi
BOHRSTANGE
Bohrstange, Länge
3.05 m
10 ft
Bohrstange, Durchmesser
ø 60/54 mm
2.4“ / 2.1“
Bohrstange, Verlegeradius, min.
34 m
110 ft
Magazinkapazität
160 m
525 ft
ABMESSUNGEN
Transportstellung L x B x H
6.1 x 1.8 x 2.5 m
20,0 x 5,9 x 8,3 ft
Neigung der Bohrrampe
19 - 40 % (11 - 22°)
19 - 40 %
Gewicht inkl. Stangen
8.5 t
18,800 lbs
Gewicht ohne Stangen
7.1 t
15,700 lbs
GERÄUSCHPEGEL
Schallemission am Bedienerohr
79 dB(A)
79 dB(A)
Garantierter Schallleistungspegel Lwa
104 dB(A)
104 dB(A)

Ihre Vorteile

Schnell mit höchster Drehzahl:

284 U/min am Bohrgestänge

Mit grosser Komfort-Fahrerkabine:

Bequemes Arbeiten, übersichtliche breite Kabine

ADBSe:

Serienmäßig mit elektronischer Bohr- und Einzugsautomatik

Paddelautomatik:

Einfaches Steuern in hartem Untergrund

Bohr-Tempomat:

Bohren auf Knopfdruck

Vorschubsteuerung:

Automatische Einstellung einer maximalen Vorschubkraft
