TERRA-JET DJ 13

HDD-Klasse: 6 - 8 t

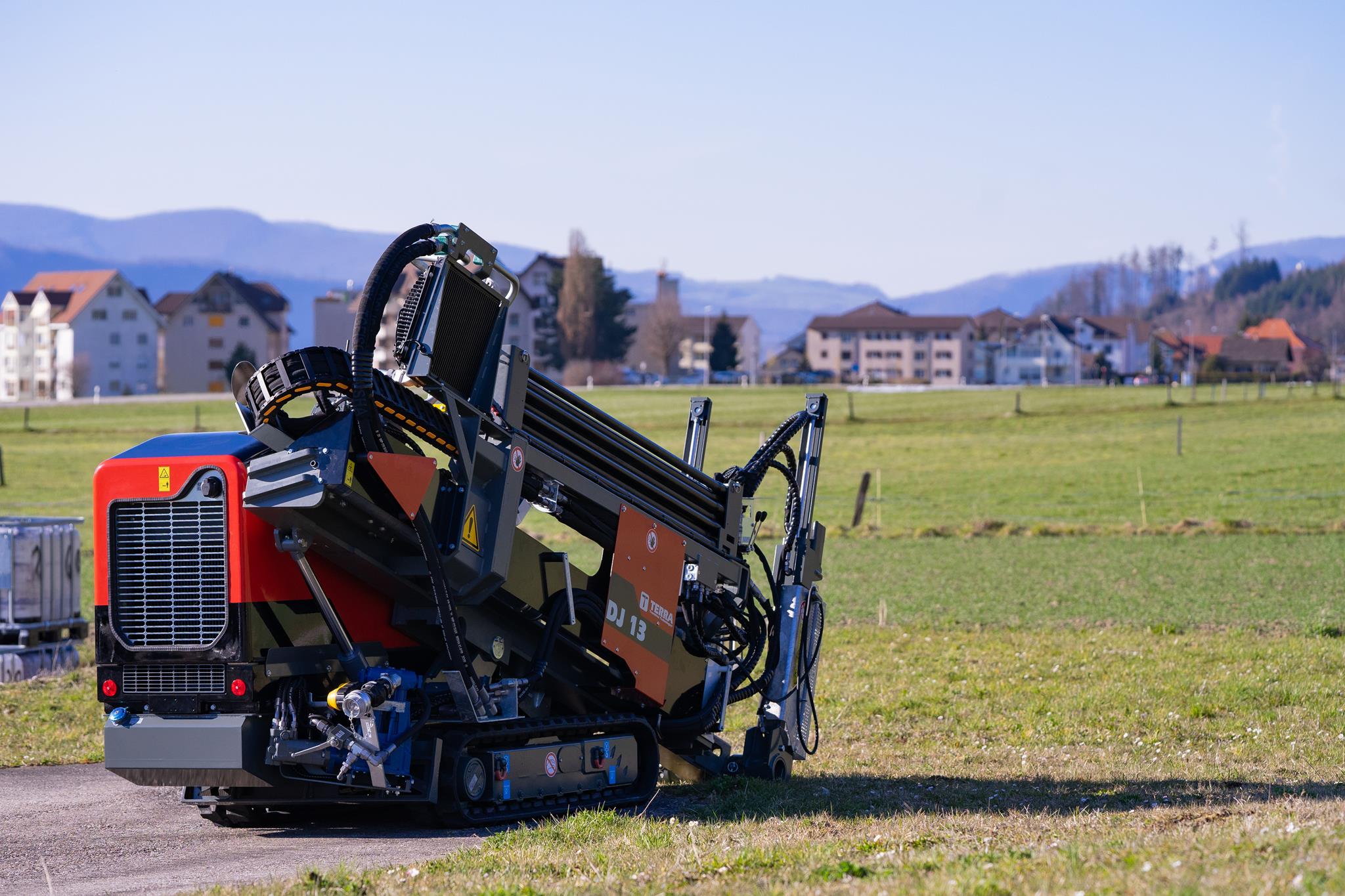

Die ideale Maschine für die Glasfaserverlegung - Spülbohren mit dem DJ 13

    Mit dem TERRA-JET DJ 13 haben die Schweizer Ingenieure eine der leistungsstärksten HDD-Bohranlagen in der 6-8 Tonnen Klasse entwickelt. Er ist noch leistungsstärker, produktiver und schneller als sein Vorgängermodell.
    Mit dem DJ 13 können Bohrungen bis 100 m Länge und Bohrkanäle bis Ø 300 mm erstellt werden.

    Der HATZ Dieselmotor hat eine maximale Antriebsleistung vom 55.4 kW (75 PS). Solche Motoren werden üblicherweise in HDD-Bohranlagen der 8-10 Tonnen Klasse eingebaut.

    Aufgrund seiner hohen Leistungsreserven dreht er nur mit 2'300 U/min. Das senkt den Geräuschpegel und den Dieselverbrauch. Dieser HATZ Dieselmotor erfüllt die neusten Umweltnormen Stufe Euro 5. Es ist kein AdBlue erforderlich.

Die ideale Maschine für die Glasfaserverlegung - Spülbohren mit dem DJ 13
Die ideale Maschine für die Glasfaserverlegung - Spülbohren mit dem DJ 13

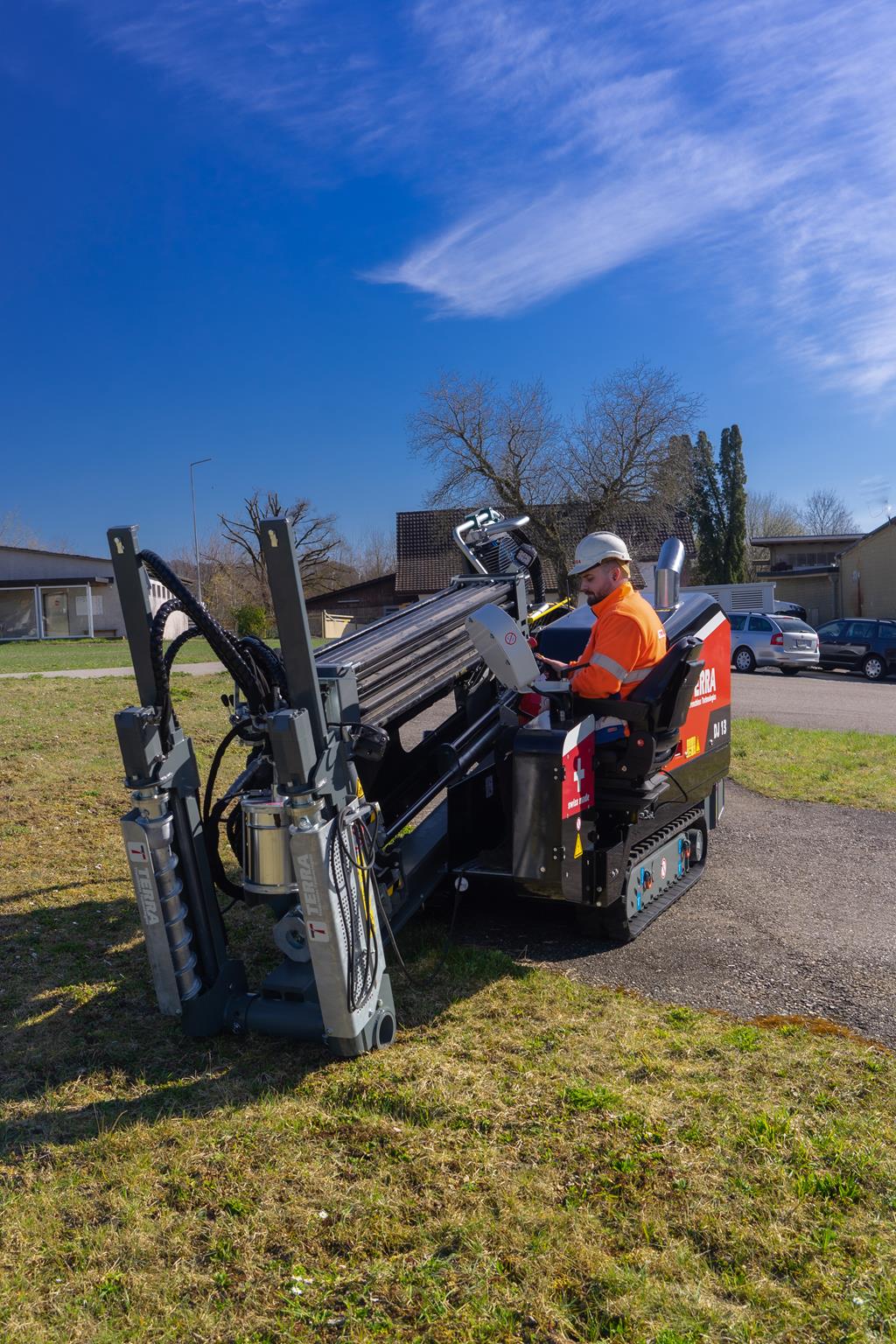

Ausgelegt auf Produktivität - höchste Spülmenge ihrer Klasse

    Mit einer Spülmenge von 95 l/min ist die DJ 13 auf höchste Produktivität ausgelegt. Damit können auch schwierige Untergründe angegangen werden. Optional stehen sogar 160 l/min zur Verfügung. Damit ist die DJ 13 absoluter Spitzenreiter.

Ausgelegt auf Produktivität - höchste Spülmenge ihrer Klasse
Ausgelegt auf Produktivität - höchste Spülmenge ihrer Klasse

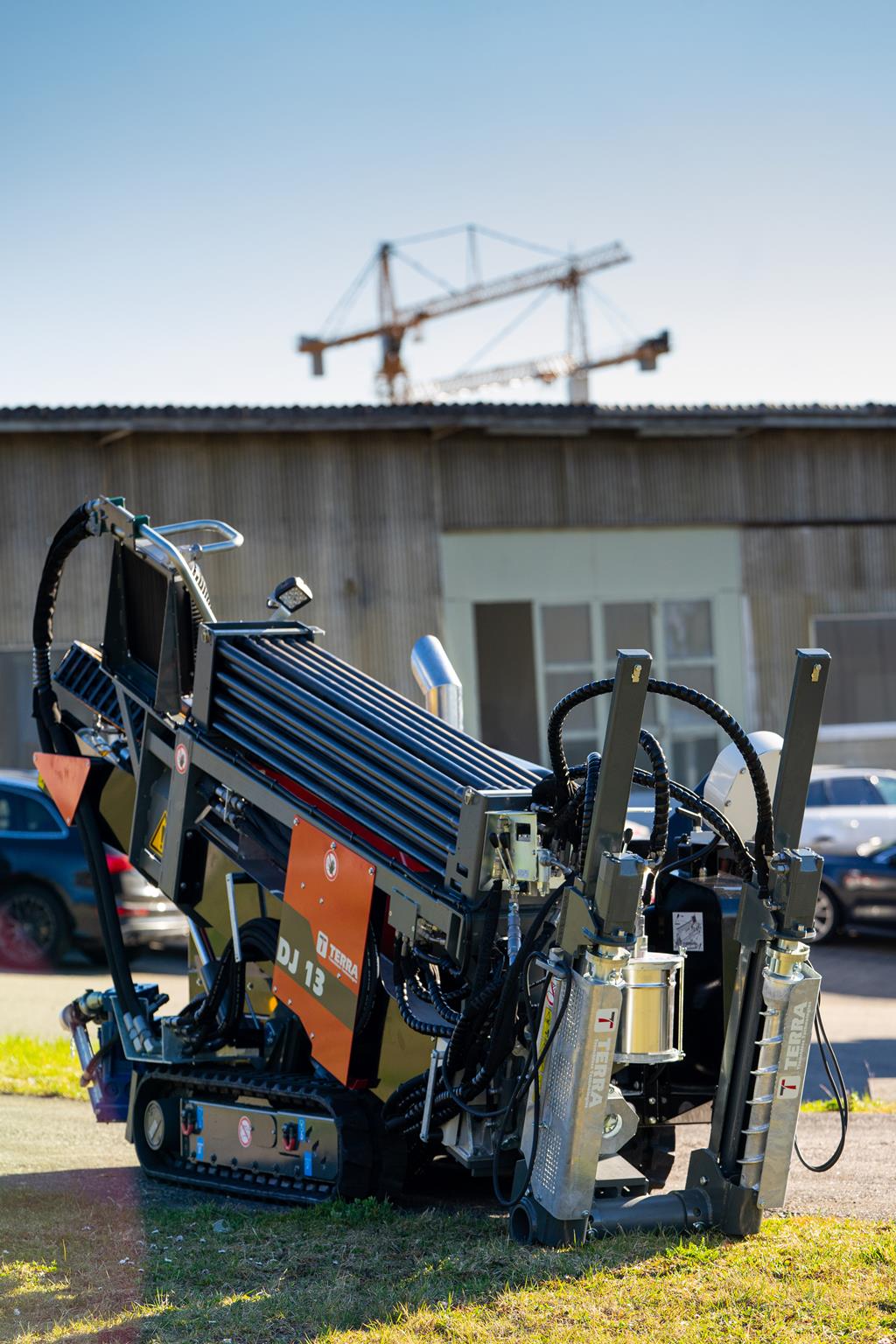

Hochwertige Bohrstangen

    Die 2 m langen Bohrstangen zeichnen sich durch einen minimalen Verlegeradius von lediglich 28 m aus. Dadurch können Versorgungsleitungen problemlos umfahren und verlegt werden. Im Gestängemagazin sind 70 m standardmäßig enthalten.

Hochwertige Bohrstangen
Hochwertige Bohrstangen

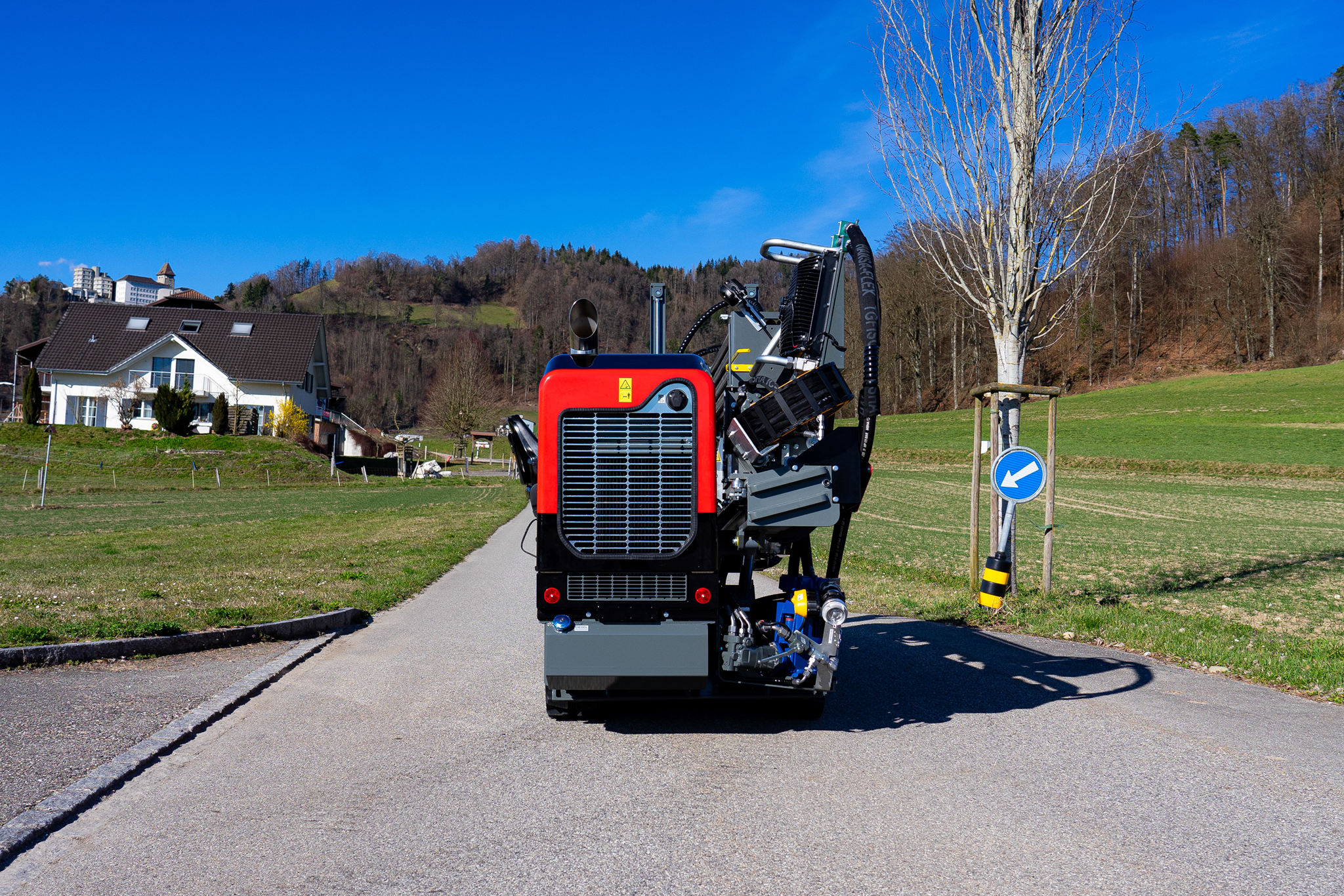

Klein und kompakt

    Die kompakte und manövrierbare Bohranlage DJ 13 kann durch eine 1.30 m Breite Durchfahrt fahren und bequem mittels Fernsteuerung manövriert werden.

Klein und kompakt
Klein und kompakt

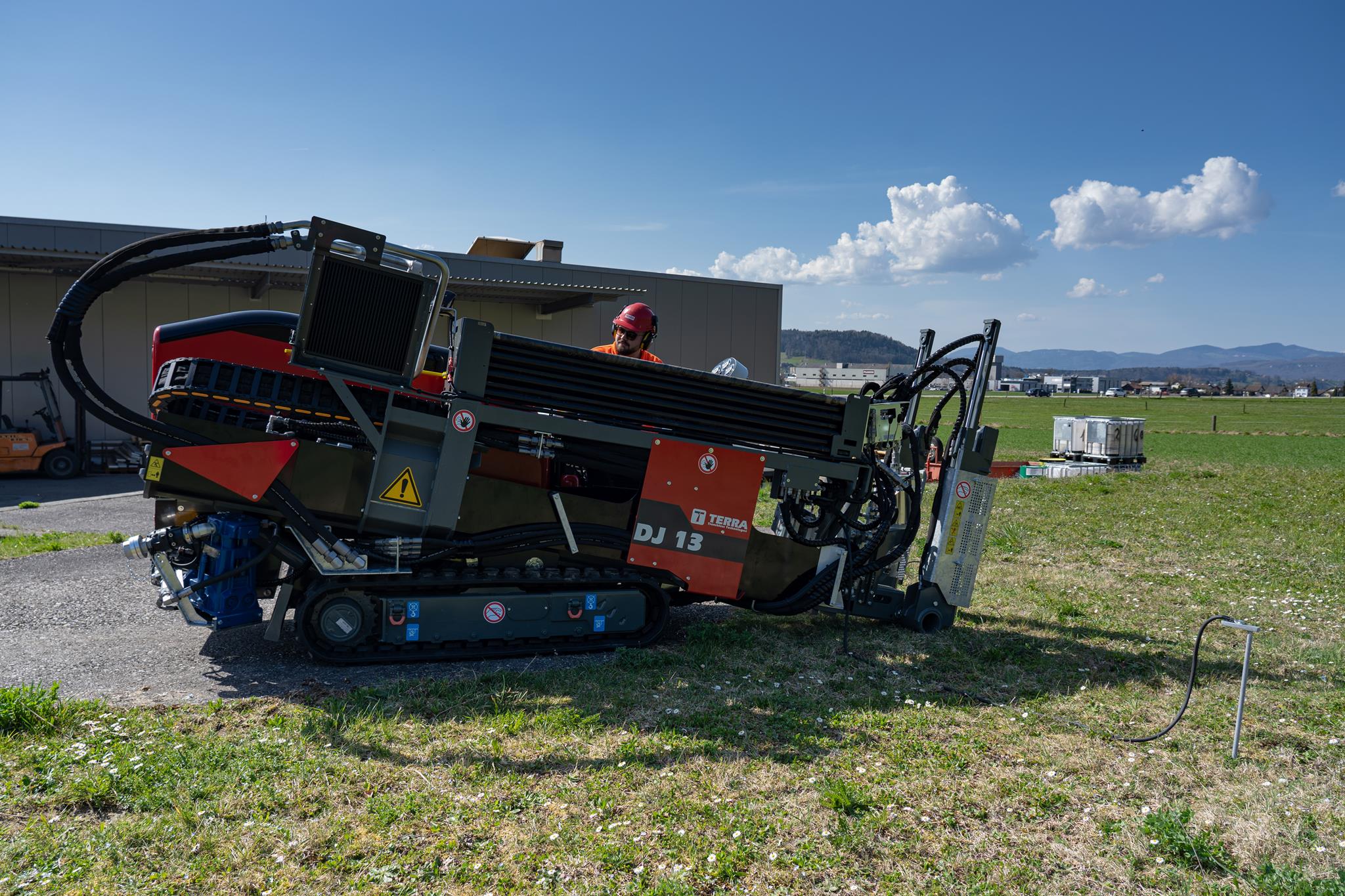

Pendelgelagerte Bohrrampe

    Die neuentwickelte pendelgelagerte Bohrrampe hat zwei Drehgelenke, wobei sich das zweite Drehgelenk entlang einer Kreisbahn verschieben lässt. Dadurch werden Eintrittswinkel von 18% - 40% (10° - 22°) möglich.
    Die Gummiraupen bleiben bis 36% immer am Boden.

Pendelgelagerte Bohrrampe
Pendelgelagerte Bohrrampe

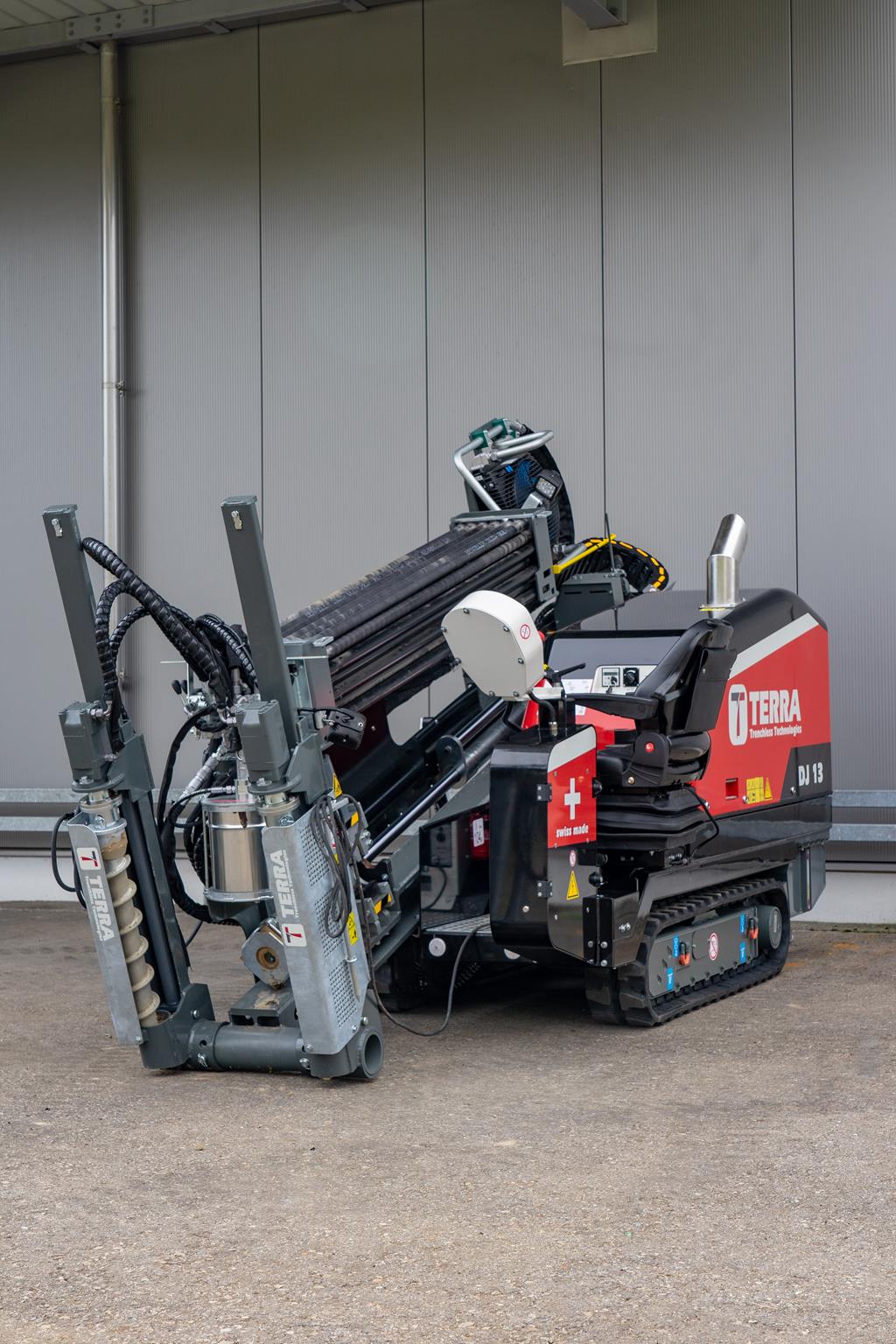

Dopplezylinder-Vorschub

    Der VORSCHUB und EINZUG des Antriebsschlittens erfolgt über einen direkten Doppelzylinderantrieb („DIRECT RAM“). Dies ist verlustfrei, robust und kraftvoll. Diese neue Idee aus dem Hause TERRA ermöglicht maximale Bohr- und Einzugskräfte auch bei langsamen Geschwindigkeiten, ohne dass die Bohrrampe verlängert werden muss. Der Doppelzylinder wirkt in beide Richtungen mit voller Kraft.

Dopplezylinder-Vorschub
Dopplezylinder-Vorschub

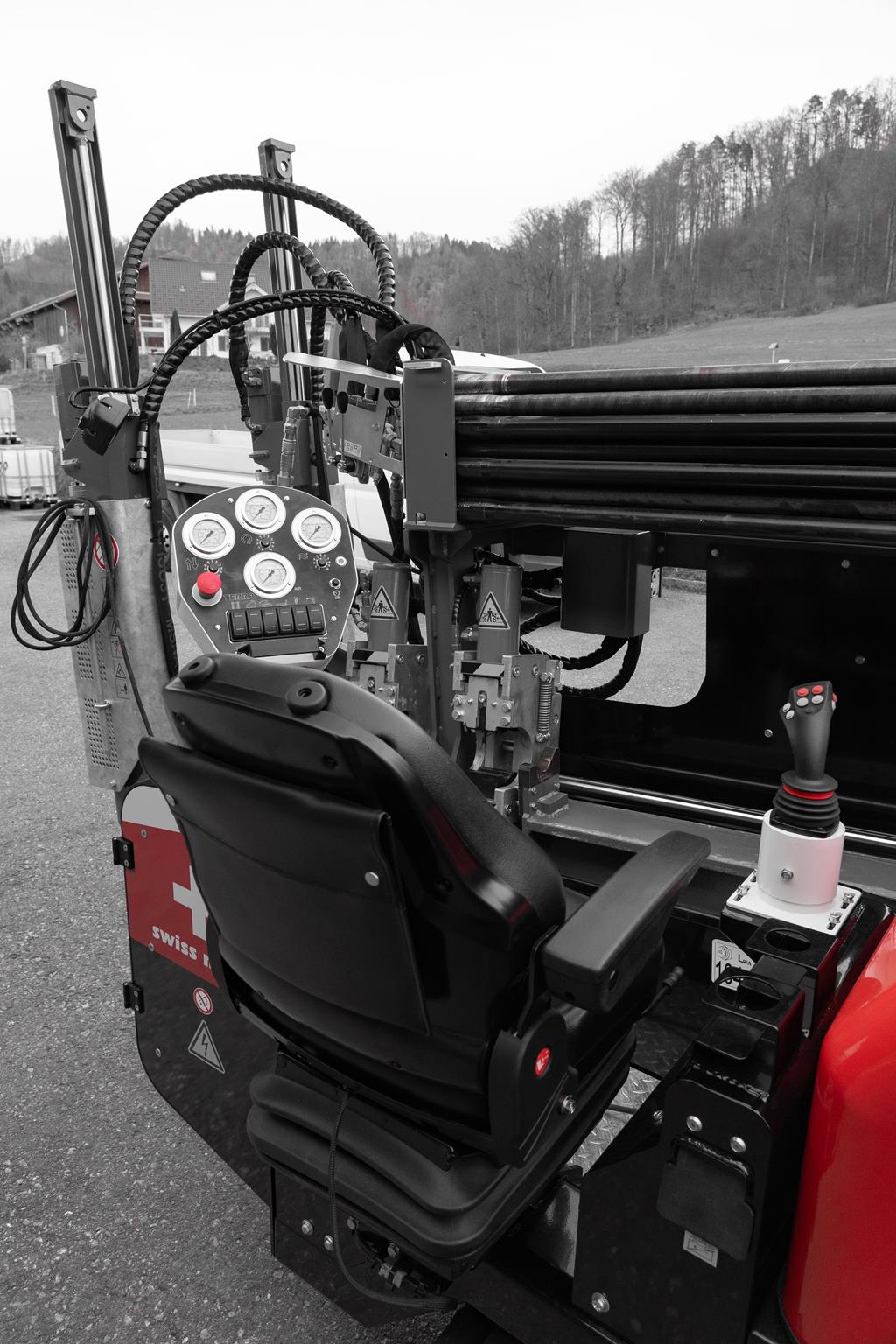

Einzigartiges Bedienkonzept

    Intelligente Bedienungselemente wie die Vorschubsteuerung, die Paddelautomatik oder der Bohrtempomat sind im DJ 13 integriert und erleichtern das Bohren für den Bedienungsmann erheblich. Die elektronische Einzugsautomatik ADBSe regelt die Einzugsgeschwindigkeit innert Millisekunden. Der Bedienungsmann kann sich zurücklehnen, die Maschine übernimmt die Arbeit. Dank der durchdachten SPS-Steuerung und den integrierten Bohrassistenzsystemen fühlt die Maschine den Untergrund und passt sich optimal den Untergrundbedingungen an.


    Die DJ 13 ist mit folgenden Bohrassistenzsystemen ausgestattet:


  1. Bohrtempomat, Bohren auf Knopfdruck
  2. Vorschubsteuerung, Regelung der Kraft und Geschwindigkeit
  3. ADBSe, elektronische Einzugsautomatik
  4. Paddelautomatik, ideal für harten Untergrund
  5. Elektr-hydraulische Gestängeschmierung
  6. Automatische Losbrechvorrichtung

Einzigartiges Bedienkonzept
Einzigartiges Bedienkonzept

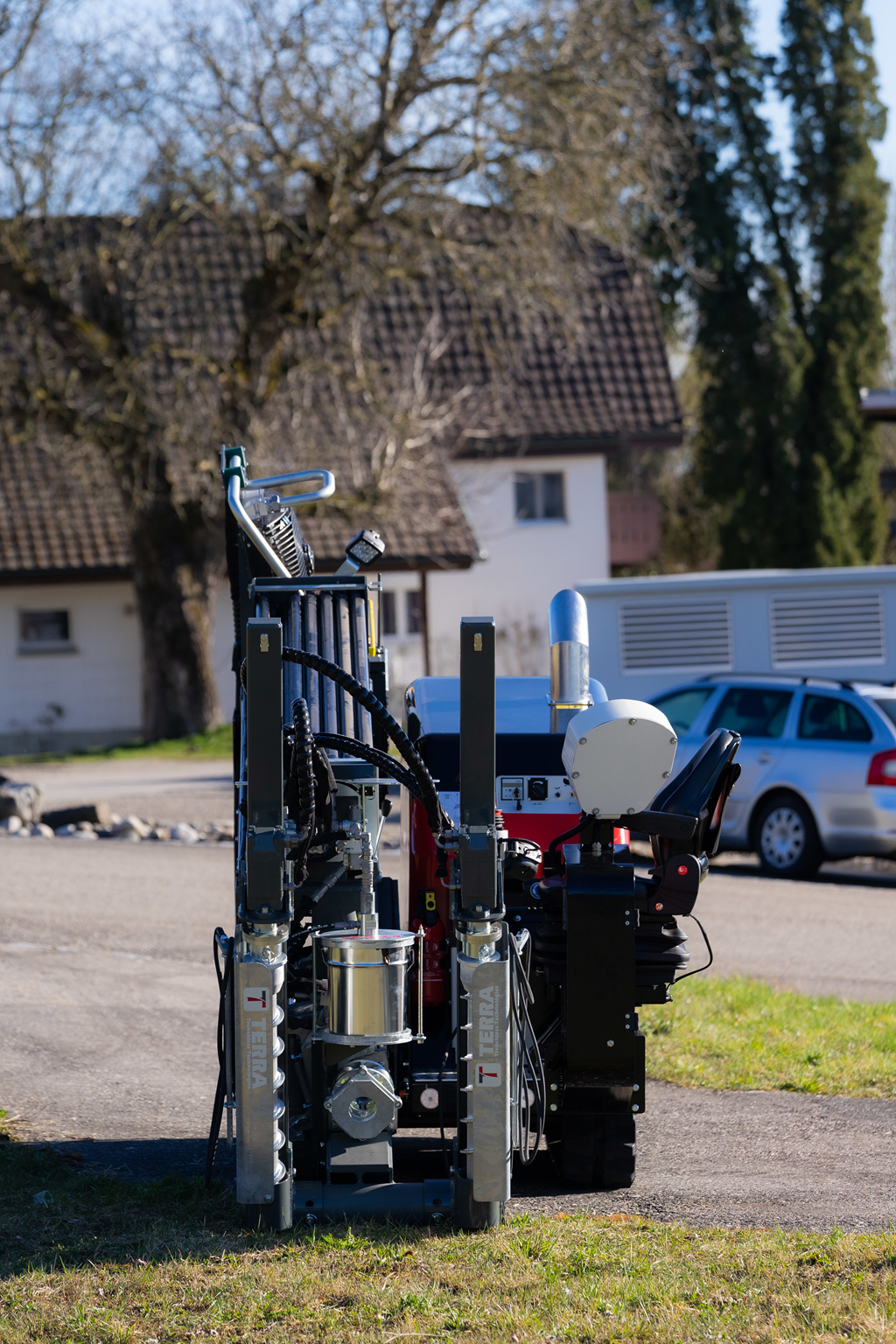

Hydraulische Verankerung und Gestängeschmierung

    Die hydraulische Verankerung erfolgt mit zwei unabhängigen Säulen. Die Erdanker sind unten mit Hartmetallstiften versehen. Sie bohren sich durch Asphalt und Kies hindurch. Der Neigungswinkel jeder Säule kann individuell eingestellt werden. Bei kritischen Leitungen im Untergrund können die Säulen auch seitlich versetzt werden.

    Wie bei den grösseren HDD-Bohranlagen werden vom DJ 13 die Gestänge vor dem Verschrauben hydraulisch geschmiert. Auch der Fettkessel mit 8 kg Speziallfett setzt neue Massstäbe.

Hydraulische Verankerung und Gestängeschmierung
Hydraulische Verankerung und Gestängeschmierung




Technische Daten

Technische Daten

*   Alle Angaben sind untergrundabhängig
** Je nach Bohrgestänge
Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
Einzugskraft
60 kN (6 t)
13,000 lbs
Bohrkraft
60 kN (6 t)
13,000 lbs
Dieselmotor
55 kW (75 PS)
75 HP
Drehmoment, max.
2'300 Nm
1,700 ft.lbs
Drehzahl am Bohrgestänge, max.
225 U/min
225 rpm
Spülmenge
95 l/min
25 gpm
Spülmenge, optional
160 l/min
45 gpm
Spüldruck, max.
75 bar
1,000 psi
Schlittengeschwindigkeit
40 m/min
120 ft/min
ø der Pilotbohrung
60 - 110 mm
3” - 4.5”
Neigung der Bohrrampe, min.
10° (18 %)
10° (18 %)
Neigung der Bohrrampe, max.
22° (40 %)
22° (40 %)
Aufweitdurchmesser, max.*
ø 300 mm
ø 12"
Maximale Bohrlänge*
100 m
350 ft
Bohrgestänge, Länge
2.0 m
6.6 ft
Bohrgestänge, Durchmesser
57/52 mm
2"
Verlegeradius, min.**
28 m
95 ft
Fahrgeschwindigkeit
4.5 km/h
3 miles/h
Schallemission am Bedienerohr - ohne Kabine
85 dB(A)
85 dB(A)
Garantierter Schallleistungspegel Lwa
104 dB(A)
104 dB(A)
Dimensionen L x B x H (Arbeitsstellung)
4.15 x 1.50 x 2.40 m
13,7 x 5,0 x 7,9 ft
Dimensionen L x B x H (Transportstellung)
4.30 x 1.28 x 1.90 m
14,2 x 4,2 x 6,2 ft
Dimensionen L x B x H (Fahrstellung)
4.25 x 1.25 x 2.40 m
14,0 x 4,1 x 7,9 ft
Gewicht inkl. Stangen
4.2 t
9,140 lbs
Gewicht ohne Stangen
3.6 t
7,850 lbs
