TERRA-JET DJ 10

HDD-Klasse: 4 - 6 t

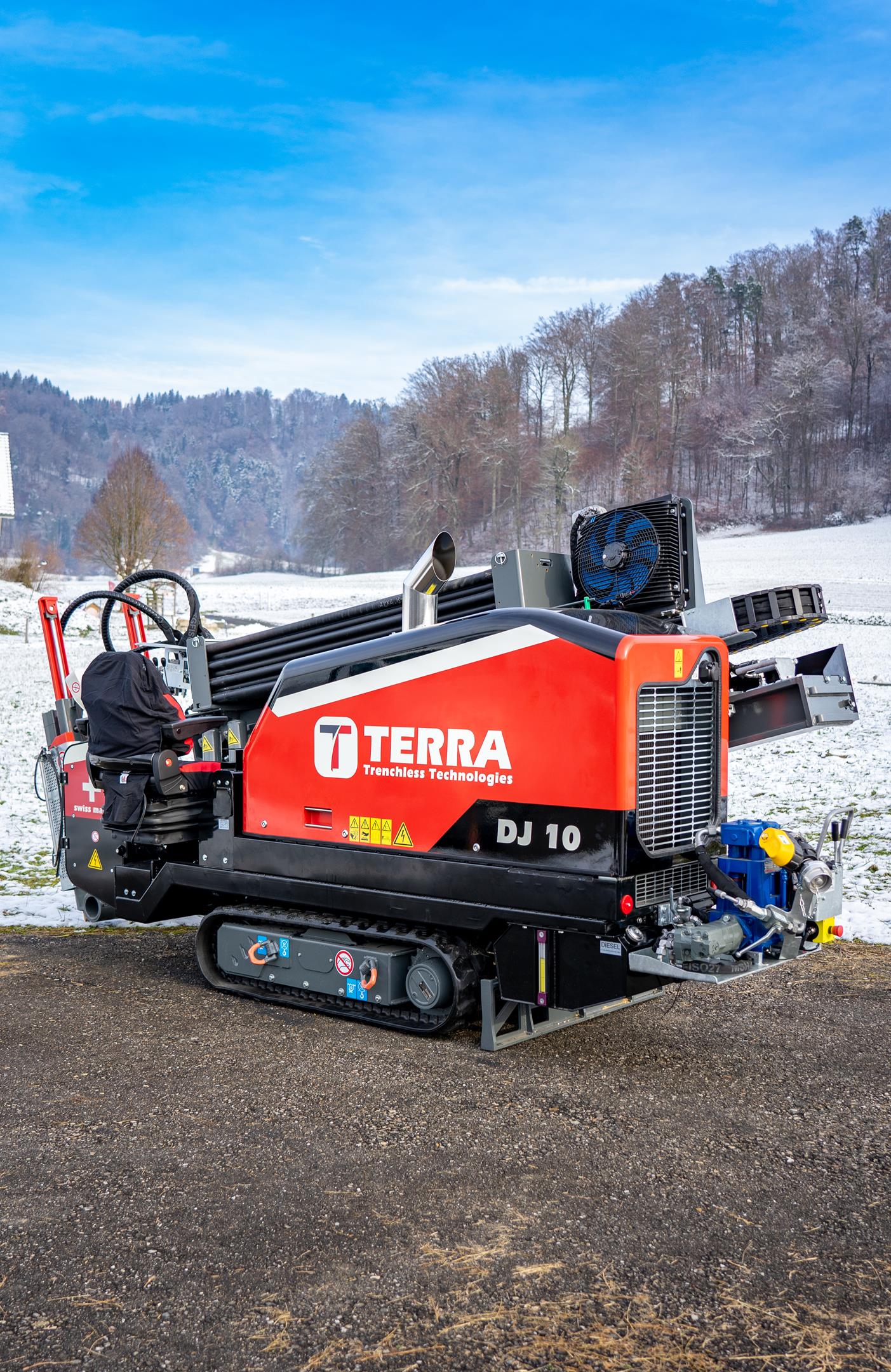

75 PS Antriebsleistung - die Spülbohranlage TERRA-JET DJ 10

    Der TERRA-JET DJ 10 ist eine der leistungsstärksten HDD-Bohranlagen in der 4-Tonnen-Klasse. Ausgestattet mit einem 75 PS starkem HATZ-Dieselmotor (Euro-Stufe-5) leistet die DJ 10 bis zu 4.2 Tonnen Zug- und Schubkraft sowie 1‘800 Nm Drehmoment bei voller Umdrehung am Bohrgestänge von 200 U/min. Die DJ 10 hat einen kleinen CO2-Fussabdruck und eine kurze Installationsdauer. Sie ist somit ideal geeignet im innerstädtischen Gebiet mit beengten Platzverhältnissen.

    Dei DJ 10 ist die ideale Maschine für schnelle und sichere Rohrverlegungen über kurze Strecken. Sie eignet sich insbesondere für die Glasfaserverlegung.

75 PS Antriebsleistung - die Spülbohranlage TERRA-JET DJ 10
75 PS Antriebsleistung - die Spülbohranlage TERRA-JET DJ 10

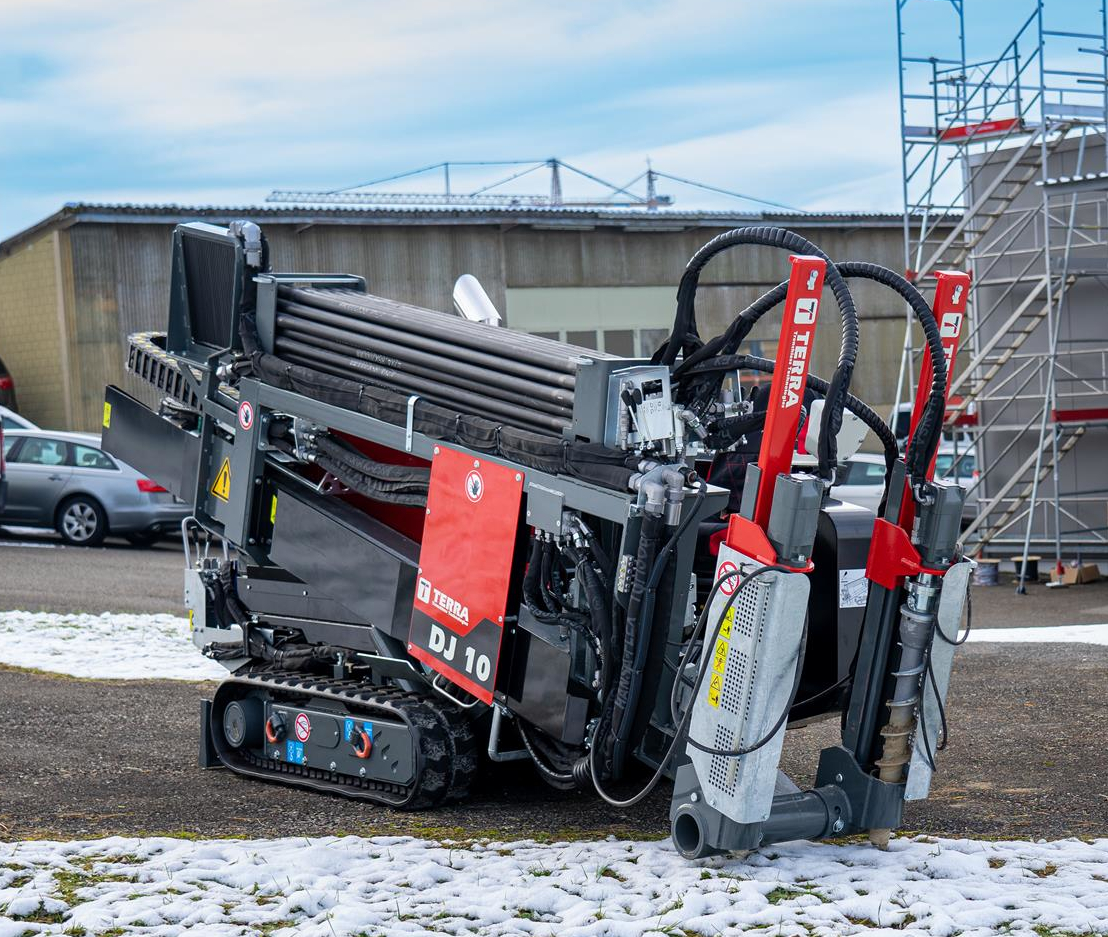

Hochwertige Bohrstangen

    Die 2 m langen Bohrstangen zeichnen sich durch einen minimalen Verlegeradius von lediglich 30 m aus. Dadurch können Versorgungsleitungen problemlos umfahren und verlegt werden. Im Gestängemagazin befinden sich 45 Bohrstangen mit einer Gesamtlänge von 90 m.

Hochwertige Bohrstangen
Hochwertige Bohrstangen

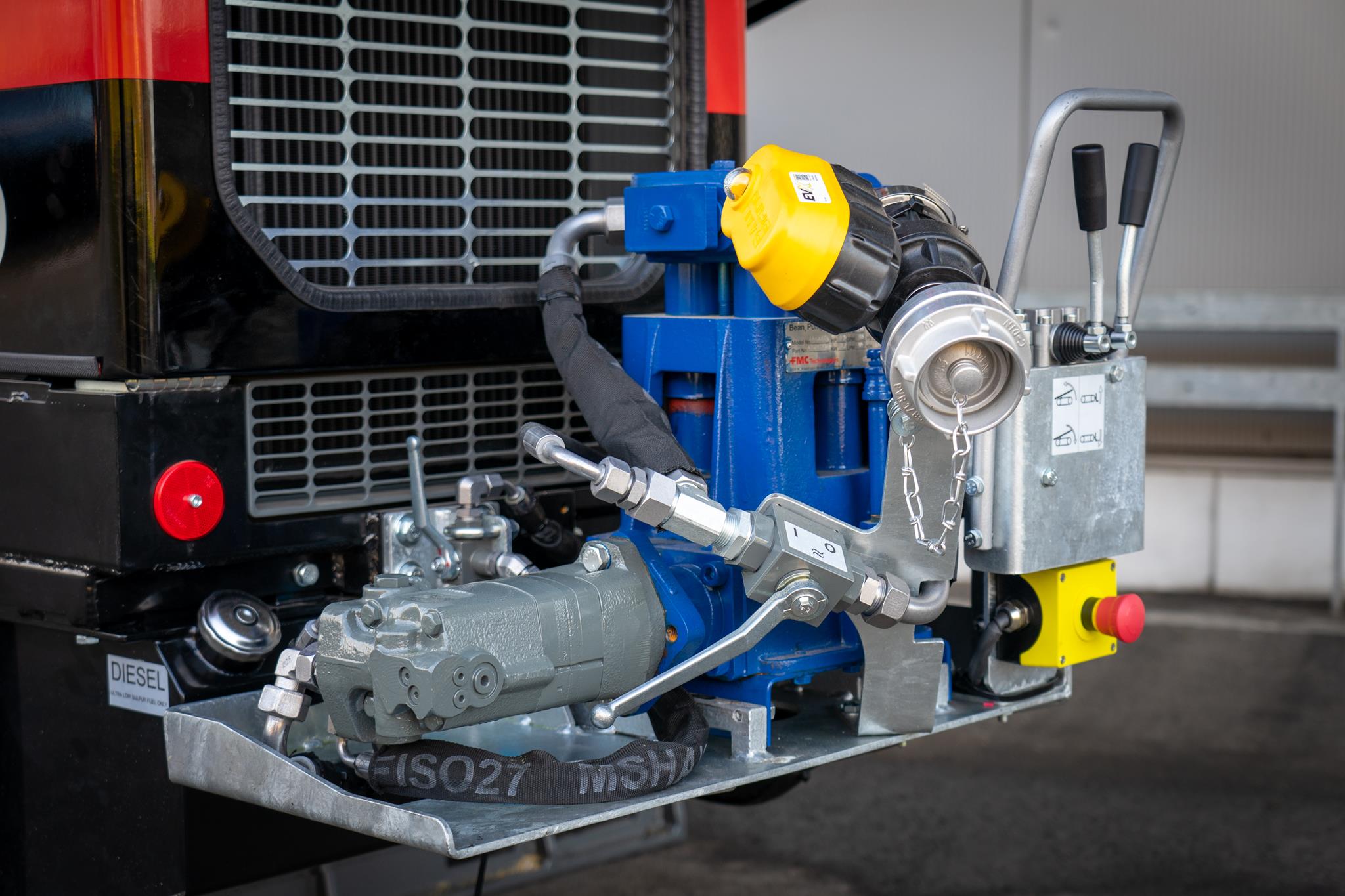

Hohe Spülmenge (FMC-Pumpe)

    An Bord des TERRA-JET DJ 10 befindet sich eine FMC-Hochdruckpumpe mit einer Spülmenge von 95 l/min, welche die Spülflüssigkeit mit maximal 70 bar vom Mischtank durch das Bohrgestänge zu den Bohrkopfdüsen fördert.

Hohe Spülmenge (FMC-Pumpe)
Hohe Spülmenge (FMC-Pumpe)

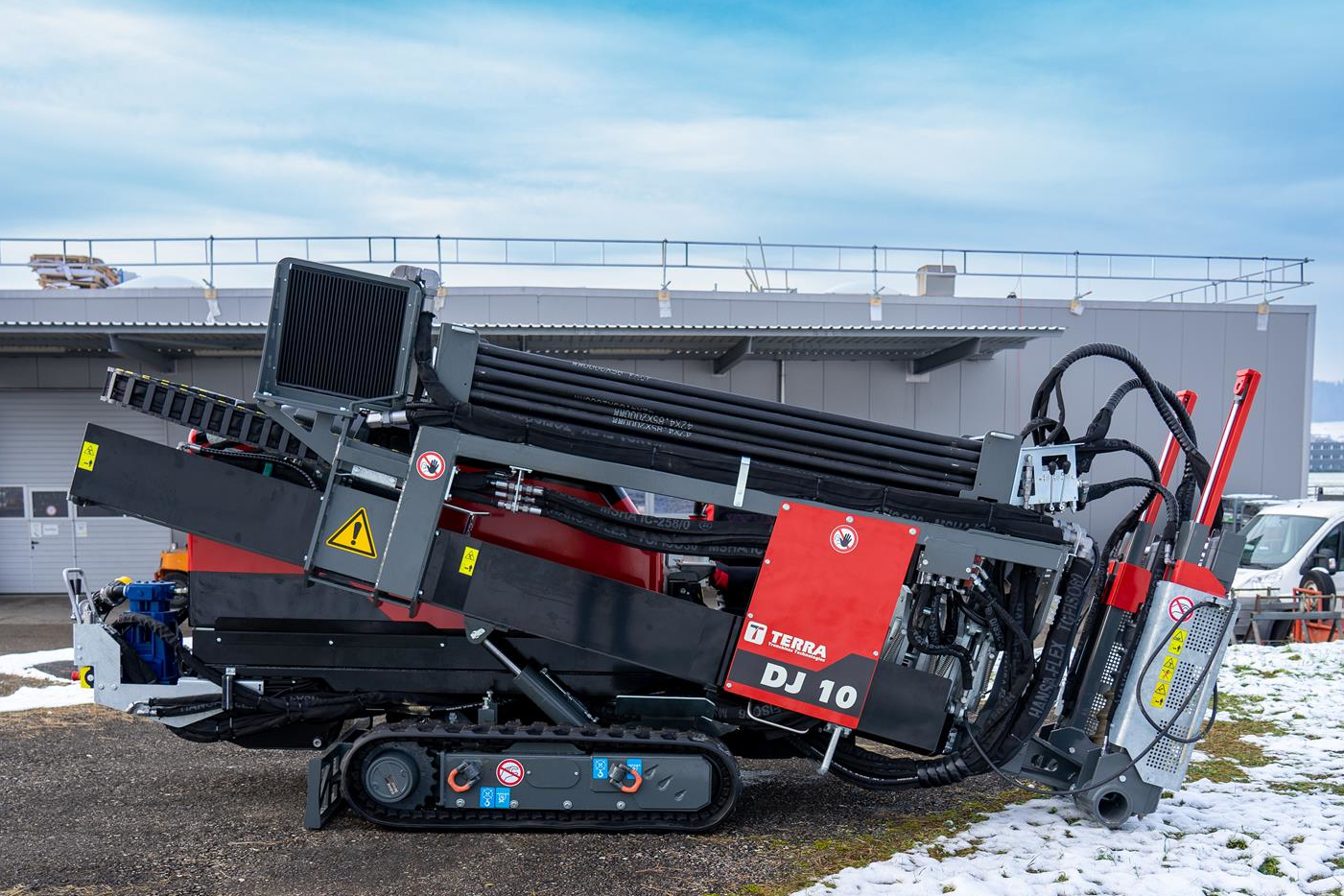

Eintrittswinkel bis 67%

    Standardmässig liegt der Eintrittswinkel (Neigung der Bohrrampe) bei 35 % (19°). Dann stehen das Raupenfahrwerk und die vordere Bodenplatte auf der Oberfläche. Um bei beengten Platzverhältnissen innerstädtisch den Bohrkopf auf kurze Distanz auf die gewünschte horizontale Verlegetiefe steuern zu können, muss die Bohrrampe steiler ausgerichtet werden. Beim TERRA-JET DJ 10 kann die Bohrrampe bis 67 % (34°) geneigt werden. Mit dem optionalen hinteren Abstützschild kann das Raupenfahrwerk abgehoben und die Bohranlage horizontal ausgerichtet werden.

Eintrittswinkel bis 67%
Eintrittswinkel bis 67%

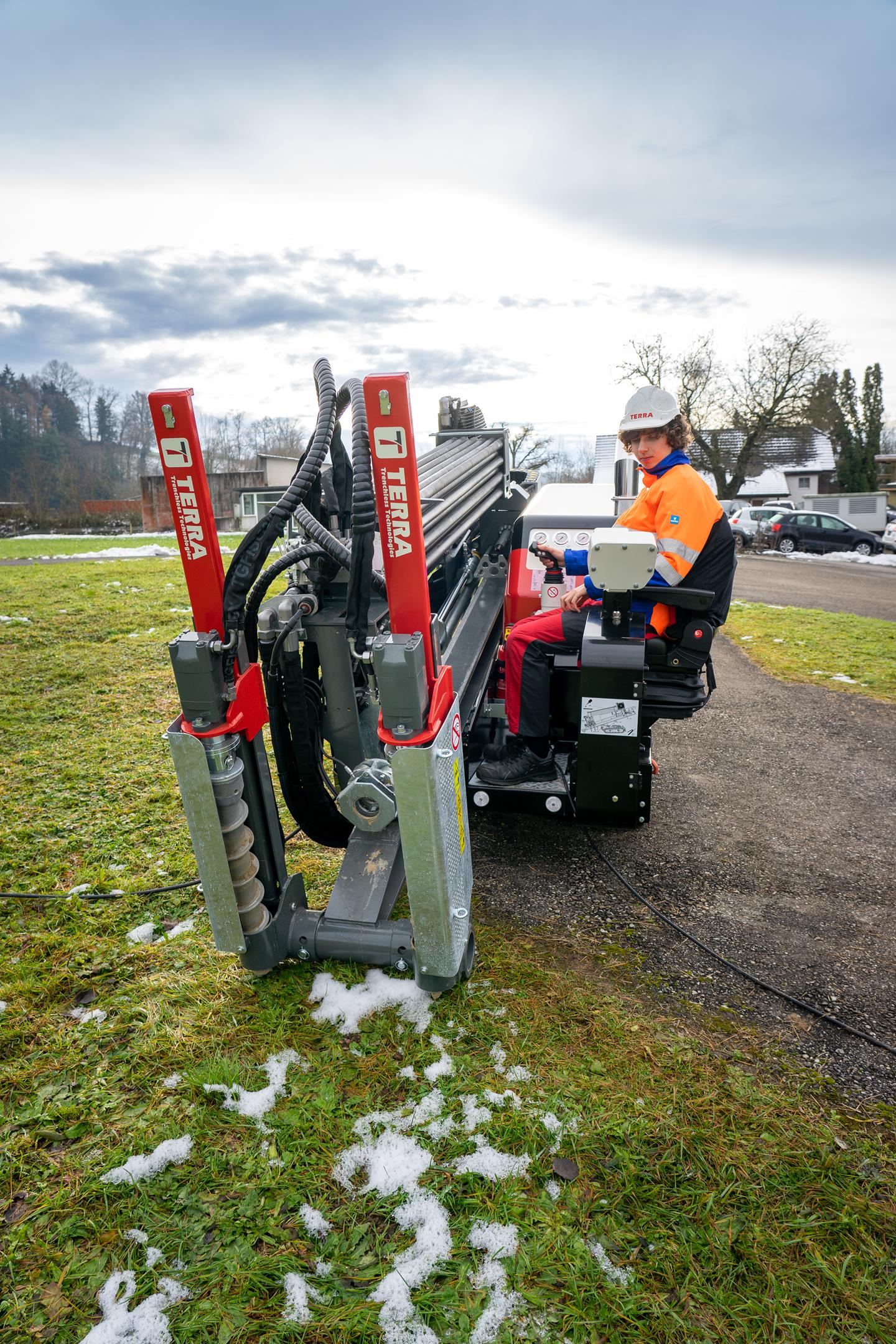

Arbeiten auf Knopfdruck

    Intelligente Bedienungselemente wie die Vorschubsteuerung, die Paddelautomatik oder der Bohrtempomat erleichtern dem Bedienungsmann das Bohren erheblich. Die elektronische Einzugsautomatik ADBSe regelt die Einzugsgeschwindigkeit innerhalb von Millisekunden. Der Bedienungsmann kann sich zurücklehnen, die Maschine übernimmt die Arbeit.

    Die hydraulische Verankerung erfolgt mit zwei unabhängigen Säulen. Die Erdanker sind unten mit Hartmetallstiften versehen. Sie bohren sich durch Asphalt und Kies hindurch. Der Neigungswinkel jeder Säule kann individuell eingestellt werden.

Arbeiten auf Knopfdruck
Arbeiten auf Knopfdruck

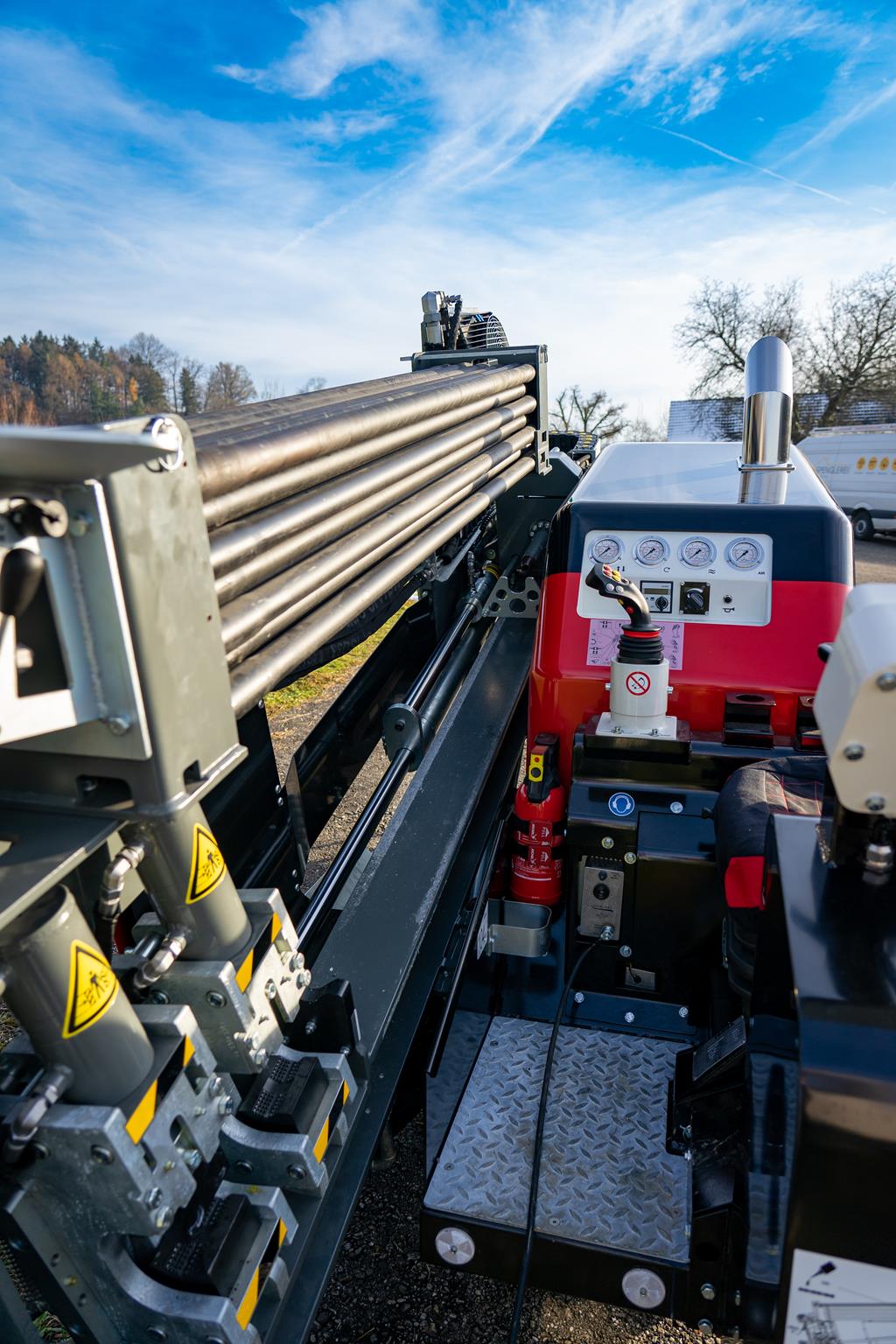

Doppelzylinder-Vorschub (patentiert)

    Der Vorschub und Einzug des Antriebsschlittens erfolgt über einen direkten Doppelzylinderantrieb. Dies ist verlustfrei, robust und kraftvoll. Diese neue Idee aus dem Hause TERRA ermöglicht maximale Bohr- und Einzugskräfte auch bei langsamen Geschwindigkeiten, ohne dass die Bohrrampe verlängert werden muss. Der Doppelzylinder wirkt in beide Richtungen mit voller Kraft.

Doppelzylinder-Vorschub (patentiert)
Doppelzylinder-Vorschub (patentiert)

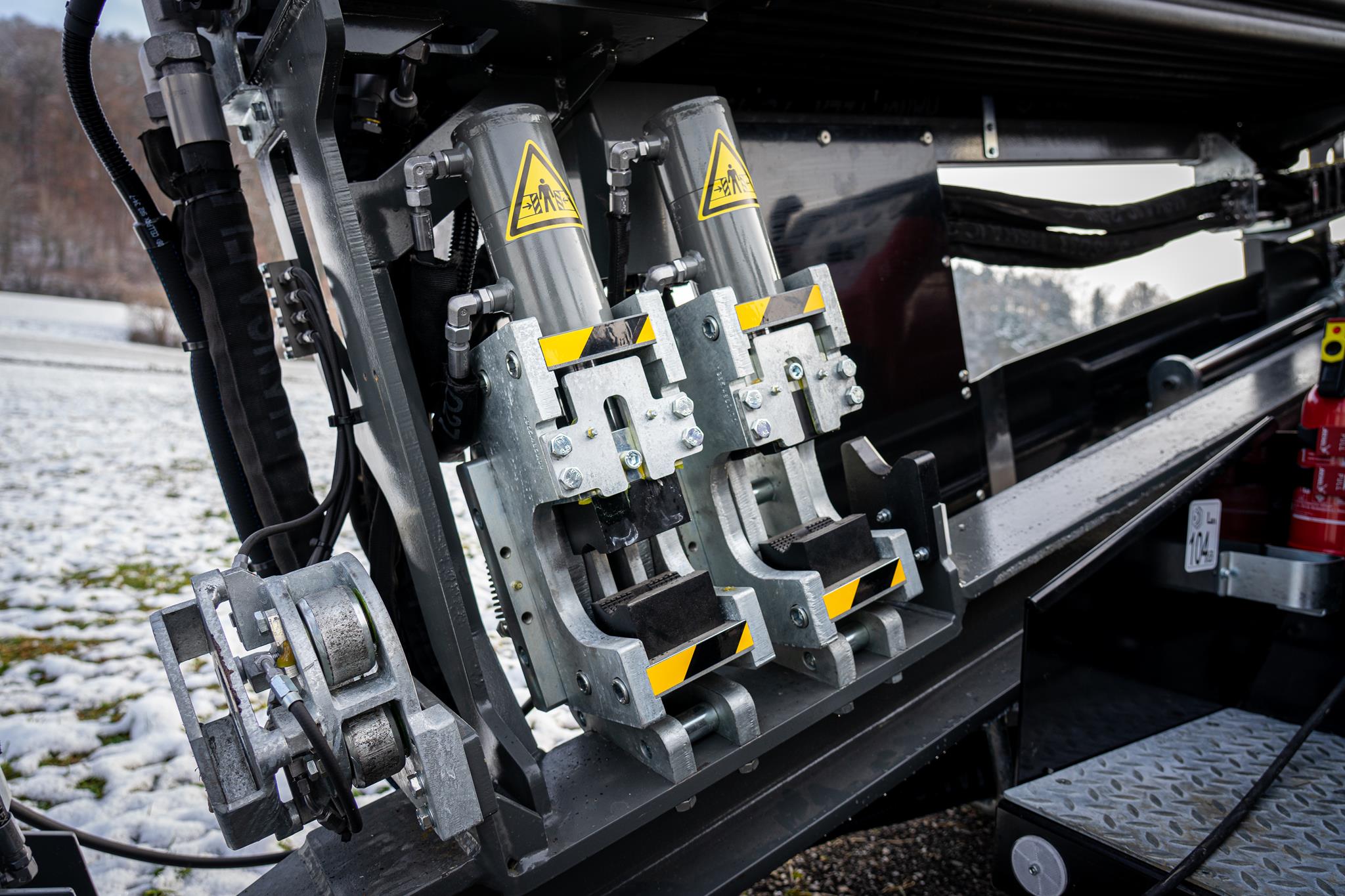

Losbrechvorrichtung

    Die Losbrechvorrichtung dient zum hydraulischen Lösen der Gewinde. Ihre vertikale Anordnung ermöglicht optimale Einsehbarkeit.

Losbrechvorrichtung
Losbrechvorrichtung

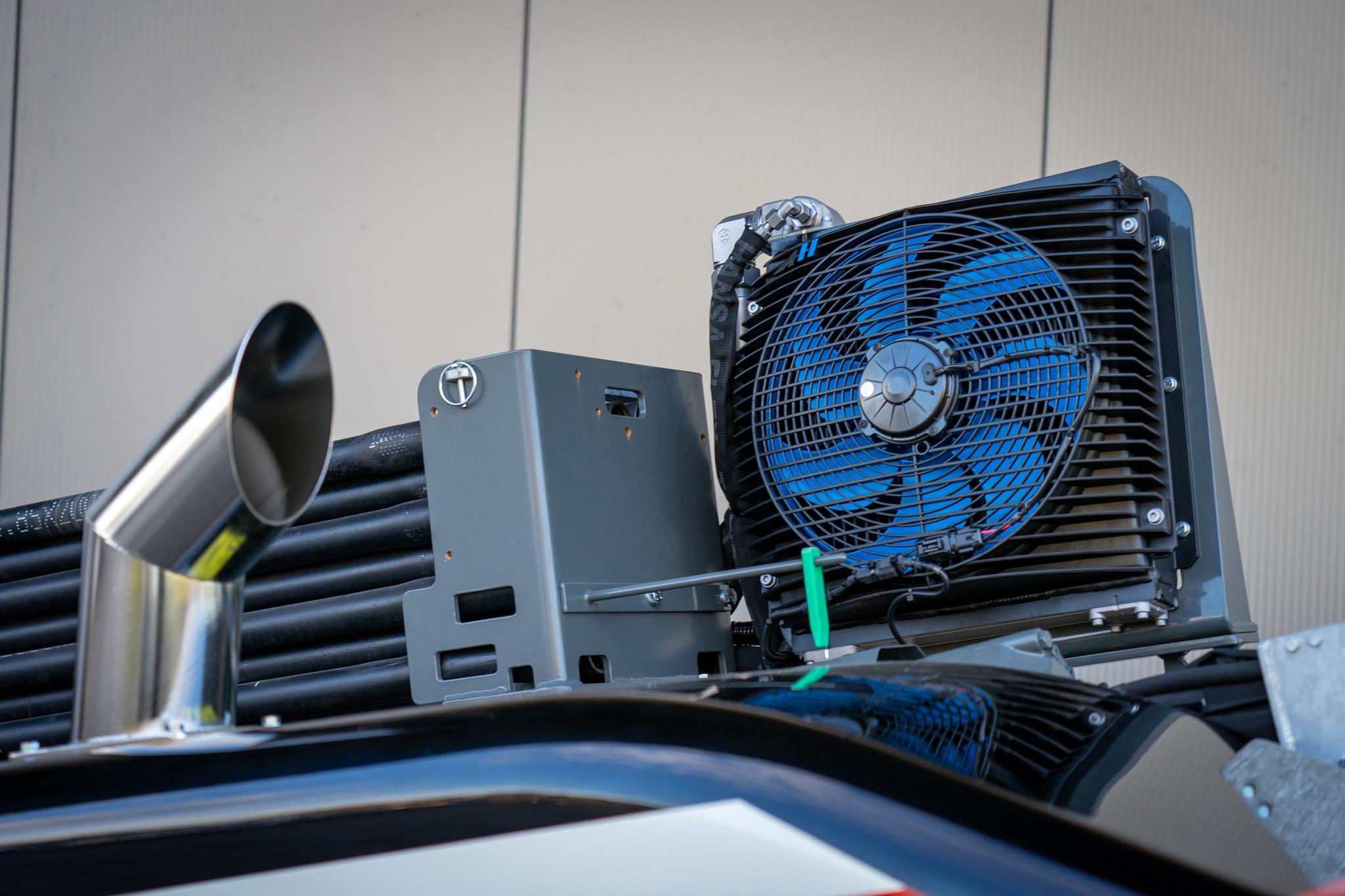

Ölkühler ausserhalb des Motorraums

    Der Ölkühler befindet sich ausserhalb des Motorraums. Er ist gut zugänglich und bietet höchste Effizienz.

Ölkühler ausserhalb des Motorraums
Ölkühler ausserhalb des Motorraums

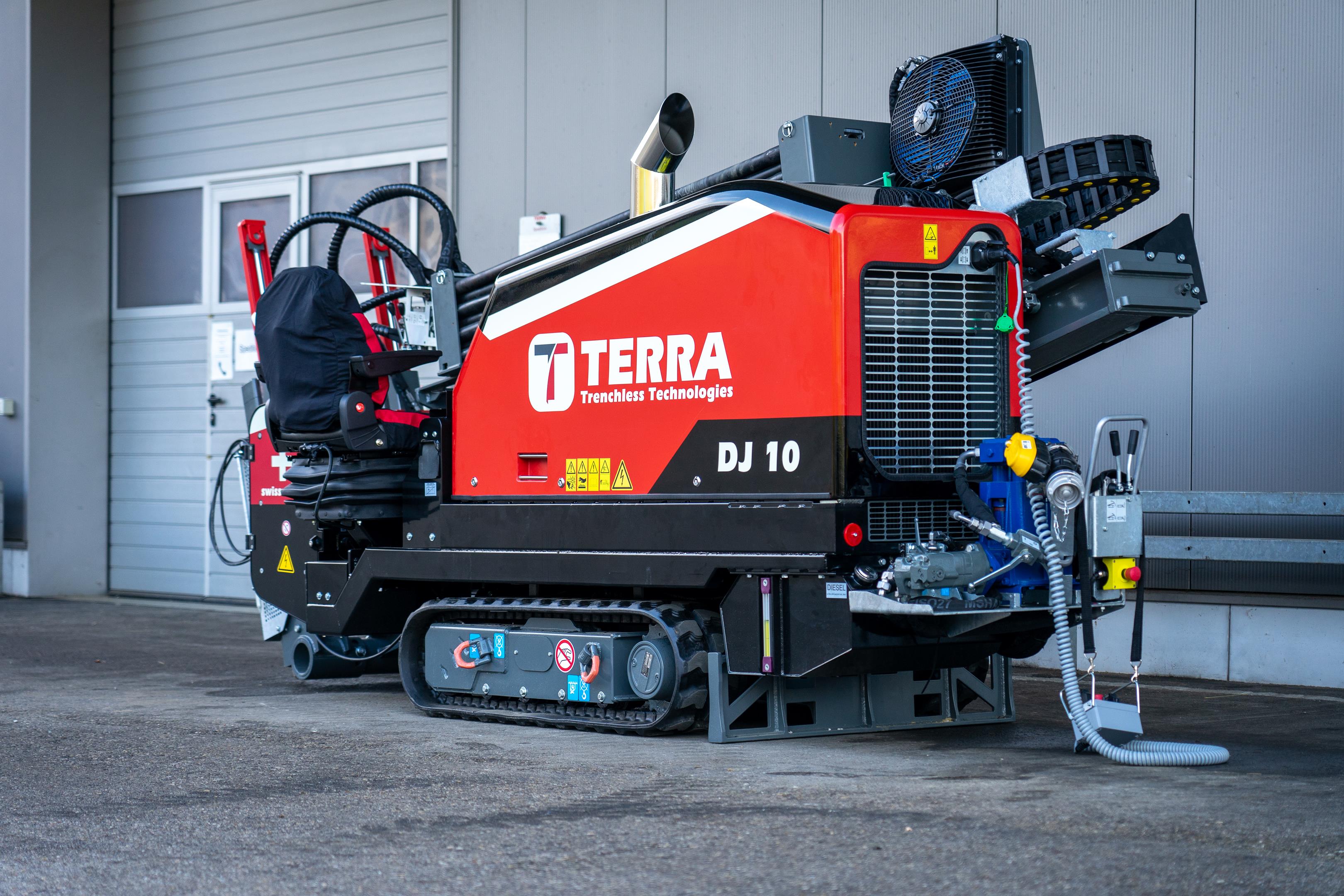

Stabiles Raupenfahrwerk

    Das hochwertige und langlebige Gummiraupenfahrwerk trägt das gesamte Gewicht der Bohranlage von insgesamt 3.6 t (Gewicht inkl. 45x Stangen). Es sorgt zudem auf schwierigem, sonst nicht zugänglichem Gelände für die erforderliche Beweglichkeit.

Stabiles Raupenfahrwerk
Stabiles Raupenfahrwerk

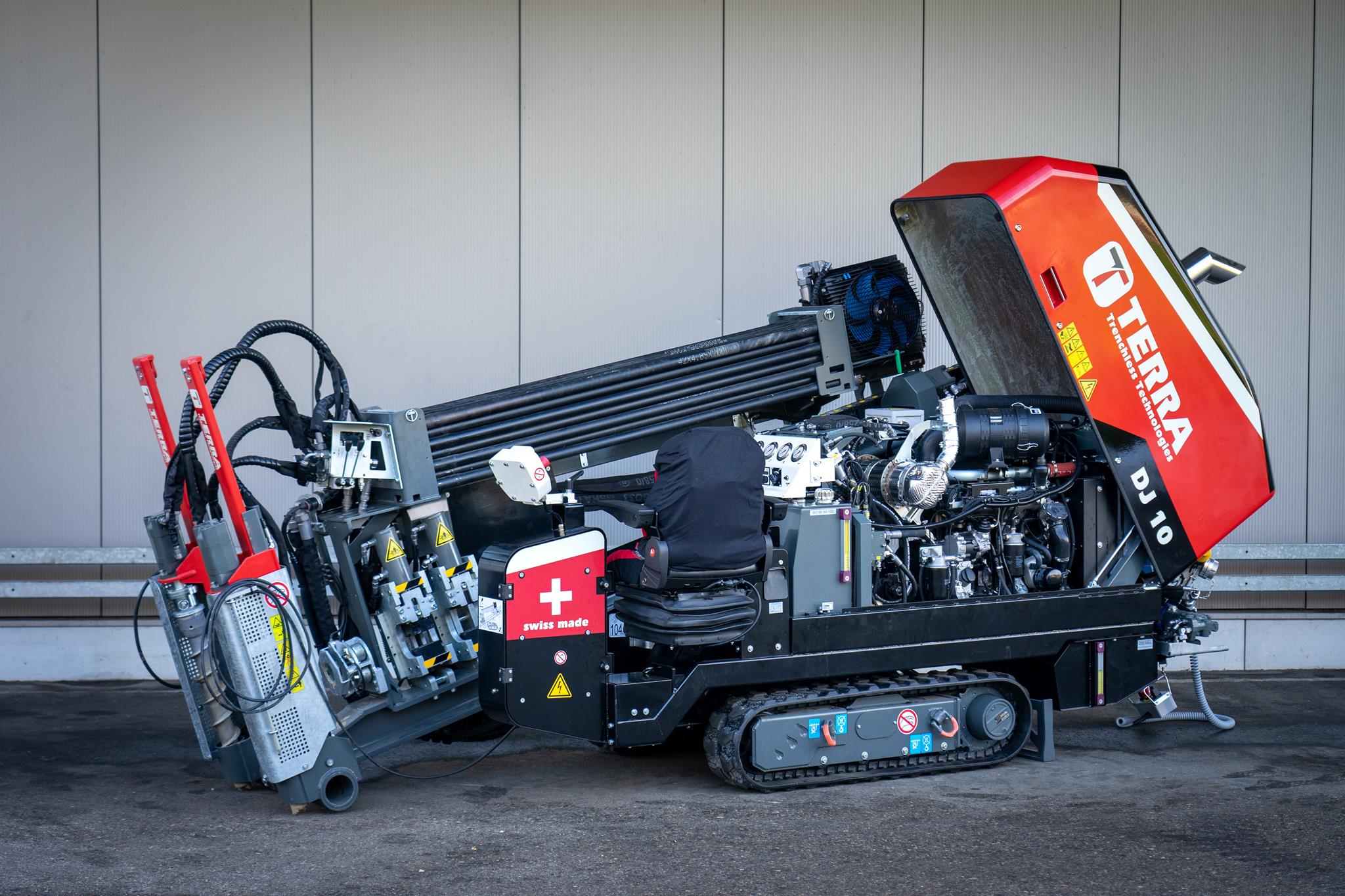

Servicefreundlich

    Bei der Entwicklung des TERRA-JET DJ 10 wurde Wert auf Servicefreundlichkeit und Zuverlässigkeit gelegt. Alle Hydraulikkomponenten sind gut zugänglich und können leicht überwacht und gewartet werden. Dazu muss nur die Abdeckhaube aus angehoben werden. Die Elektrik ist übersichtlich im zentralen Elektrokasten untergebracht. Das Resultat dieses servicefreundlichen Konzeptes sind zufriedene Kunden weltweit.

Servicefreundlich
Servicefreundlich



Technische Daten

Technische Daten

*   Alle Angaben sind untergrundabhängig
** Je nach Bohrgestänge
Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
BETRIEB
Zug- und Schubkraft
42 kN (4.2 t)
10,000 lbs
Drehmoment
1.800 Nm
1,500 ft.lbs
Drehzahl Bohrstangen
200 U/min
200 rpm
Schlittengeschwindigkeit
55 m/min
180 ft/min
Durchmesser der Pilotbohrung
60 - 110 mm
3” - 4.5”
Fahrgeschwindigkeit
4.5 km/h
3 miles/h
MOTORDATEN
Motor Typ
Hatz 4H50TICD
Hatz 4H50TICD
Motorleistung (EU Stufe 5)
55 kW (75 PS)
75 HP
Treibstoff
Diesel
Diesel
Motor Drehzahl
2.300 U/min
2,300 rpm
SPÜLFLÜSSIGKEIT (an Bord)
Spülmenge
95 l/min
26gpm
Spüldruck, max.
70 bar
1,015 psi
BOHRSTANGE
Bohrstange, Länge
2.0 m
6.6 ft
Bohrstange, Durchmesser
ø 50/42 mm
2" / 1.7"
Bohrstange, Verlegeradius, min.
30 m
100 ft
Magazinkapazität
90 m
300 ft
ABMESSUNGEN
Transportstellung L x B x H
4.25 x 1.20 x 2.25 m
14.0 x 4.0 x 8.1 ft
Neigung der Bohrrampe
33 - 50 % (18 - 27°)
33 - 50 %
Gewicht inkl. Stangen
3.6 t
7,950 lbs
Gewicht ohne Stangen
3.1 t
6,250 lbs
GERÄUSCHPEGEL
Schallemission am Bedienerohr
85 dB(A)
85 dB(A)
Garantierter Schallleistungspegel Lwa
104 dB(A)
104 dB(A)

Ihre Vorteile

Bohr-Tempomat:

Bohren auf Knopfdruck

Paddelautomatik:

Einfaches Steuern in hartem Untergrund

Servicefreundlich:

Einfacher Aufbau sorgt für höchste Zuverlässigkeit

Starke Motorleistung:

25 % mehr Leistung am Bohrwerkzeug

ADBSe:

Serienmäßig mit elektronischer Bohr- und Einzugsautomatik
67° Neigung

Extrem hoher Eintrittswinkel möglich:

Eintrittswinkel bis 50 % (27°)

Doppelzylinderantrieb (patentiert):

100 % Krafteinleitung in das Gestänge
