TERRA MINI-JET MJ 1600

HDD-Klasse: 4 - 6 to, Grubenbohranlage

		TERRA MINI-JET MJ 1600, Spülbohranlage für die Grube

Grubenbohranlage MINI-JET MJ 1600 - Höchstleistung auf kleinstem Raum

    Die Grubenbohranlage TERRA MINI-JET MJ 1600 ist eine der leistungsstärksten und produktivsten Kompakt-Bohranlagen, die heute weltweit angeboten wird. Ausgestattet mit einem 33 PS starkem KUBOTA Diesel Motor leistet der TERRA MINI-JET MJ 1600 bis zu 6 Tonnen Zug- und Schubkraft sowie 1‘600 Nm Drehmoment. Mit den 52 ltr/min Spülvolumen können so Bohrkanäle bis 300 mm über Längen bis 50 m hergestellt werden (untergrundsabhängig). Mit dem reduzierten Geräuschpegel und dem reduzierten Dieselverbrauch ist die Maschine ideal für städtische Gebiete mit beengten Platzverhältnissen. Die Maschine hat zudem einen kleinen CO2-Fussabdruck und eine schnelle Installationszeit.

Grubenbohranlage MINI-JET MJ 1600 - Höchstleistung auf kleinstem Raum
Grubenbohranlage MINI-JET MJ 1600 - Höchstleistung auf kleinstem Raum


Kompakte Bauweise

    Die kompakte Bauweise des MINI-JET MJ 1600 mit seinem Doppelzylinderantrieb stellt eine Meisterleistung der Ingenieurskunst dar. Mit diesem Kraftpaket, welches für beengte Platzverhältnisse geschaffen wurde, können auch schwer zugängliche Baustellen in hartem Untergrund ideal gemeistert werden!

Kompakte Bauweise
Kompakte Bauweise

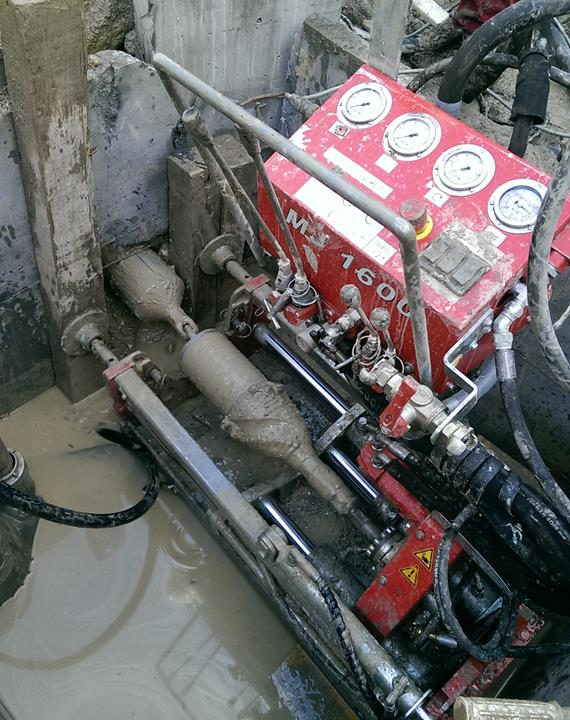

Doppelzylinder-Vorschub (patentiert)

    Der Vorschub und Einzug des Antriebsschlittens erfolgt über einen direkten Doppelzylinderantrieb. Dies ist verlustfrei, robust und kraftvoll. Der Doppelzylinder wirkt in beide Richtungen mit voller Kraft. Das patentierte System erlaubt volle Kraft bei kompakter Bauweise. Es ist keine verschleißintensive Kette und kein komplizierter Seilzug notwendig, um die Kraft einzuleiten.

Doppelzylinder-Vorschub (patentiert)
Doppelzylinder-Vorschub (patentiert)

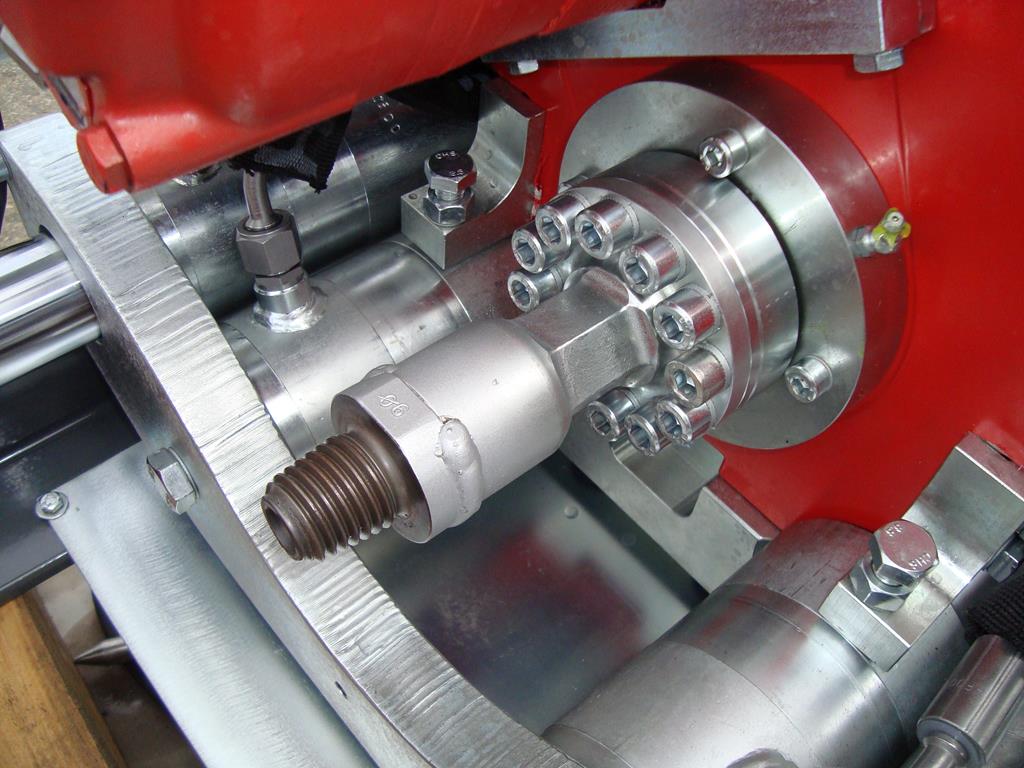

Austauschbares Verschleissstück (Subsaver)

    Die Gestängeaufnahme ist mit einem austauschbaren Verschleissstück ausgestattet. Der Austausch erfolgt schnell und kostengünstig.

Austauschbares Verschleissstück (Subsaver)
Austauschbares Verschleissstück (Subsaver)

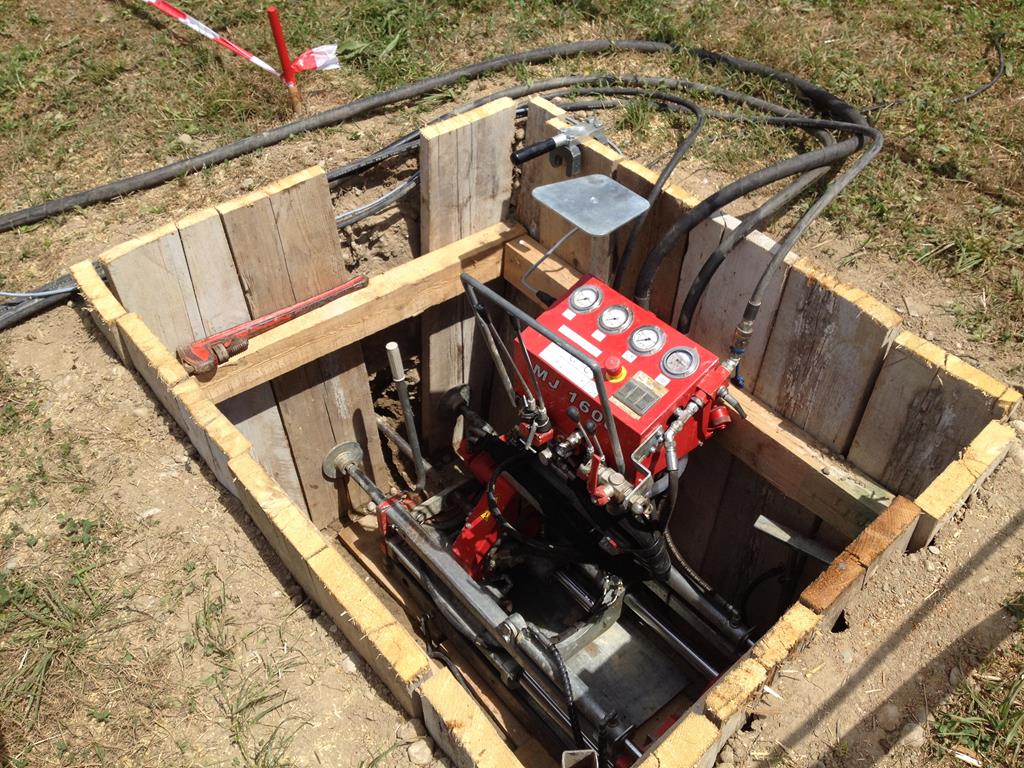

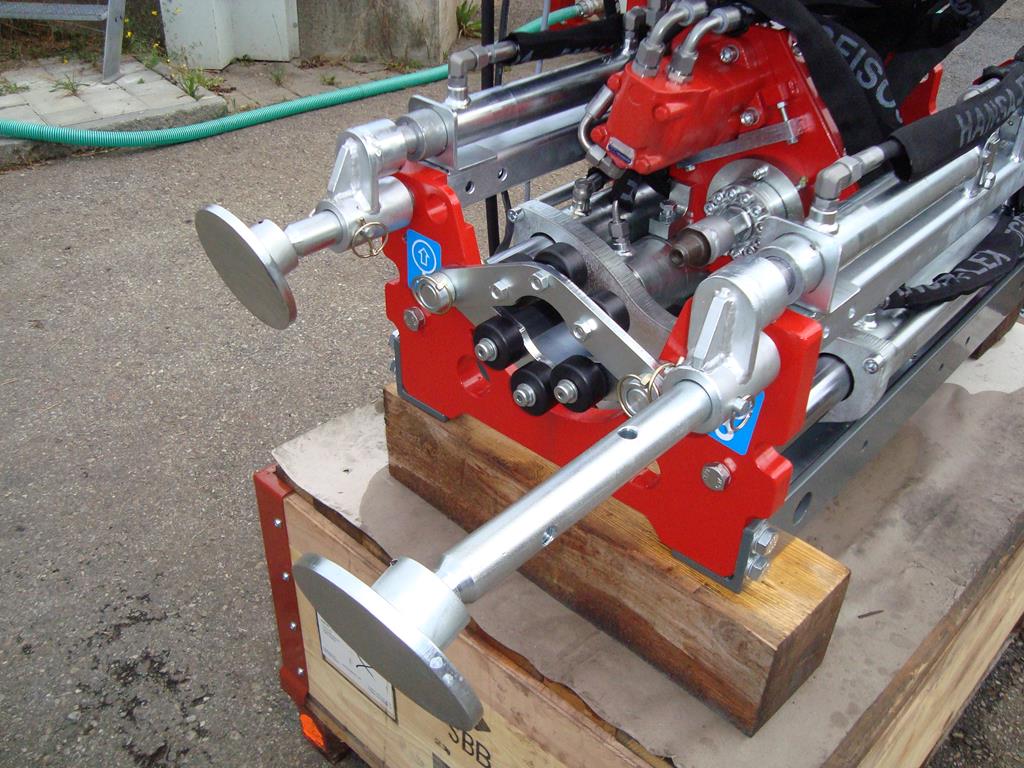

Hydraulische Verspannzylinder

    Der MJ 1600 wird mit vier Verspannzylindern hydraulisch in der Grube verspannt. Die eingebauten Rückschlagventile stellen sicher, dass die Anlage stabil in der Grube fixiert wird.

Hydraulische Verspannzylinder
Hydraulische Verspannzylinder

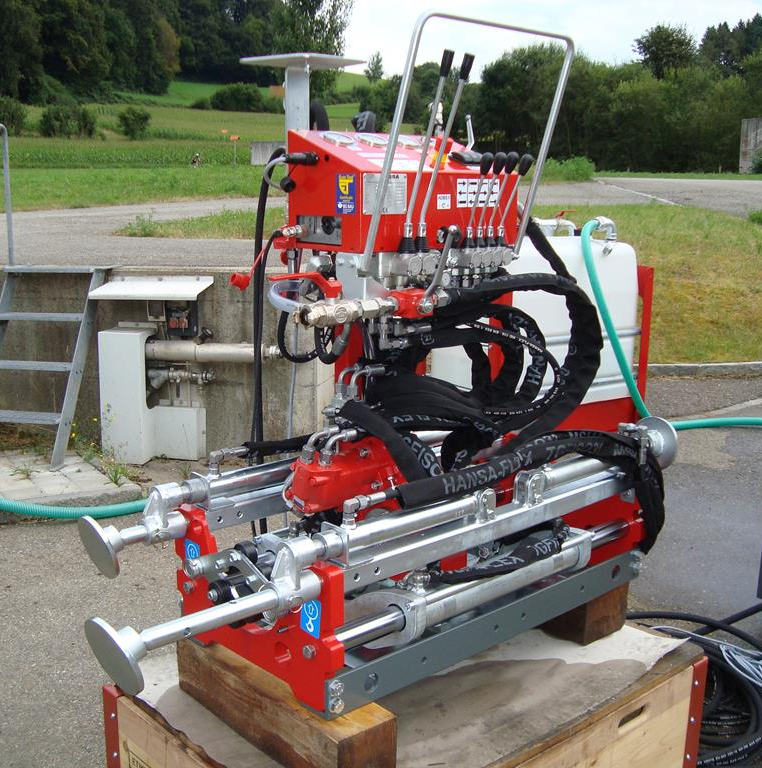

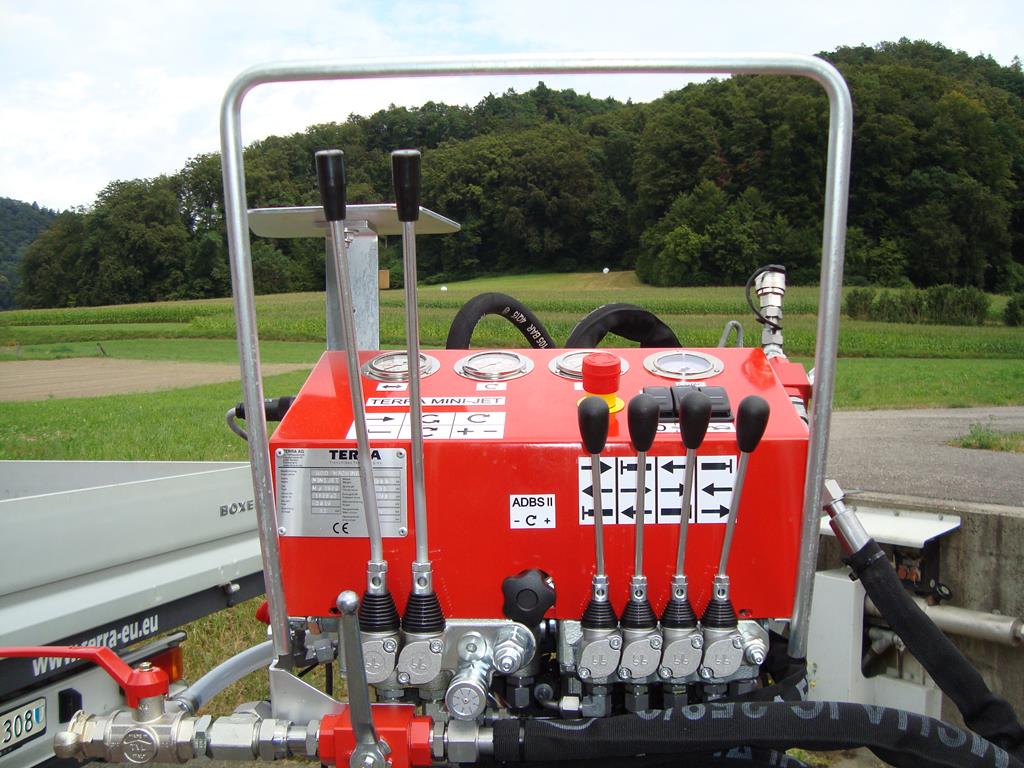

Übersichtliches Bedienpult

    Alle Komponenten des MINI-JETs sind übersichtlich angeordnet. Die integrierte elektrische Regelung der Spülflüssigkeit erfolgt am Bedienpult. Für den Ortungsmonitor ist ein 12 Volt Anschluss eingebaut. Die Grubenlafette ist mit einem Stromschlagalarm inkl. Tester und Erdungsstab ausgestattet.

Übersichtliches Bedienpult
Übersichtliches Bedienpult

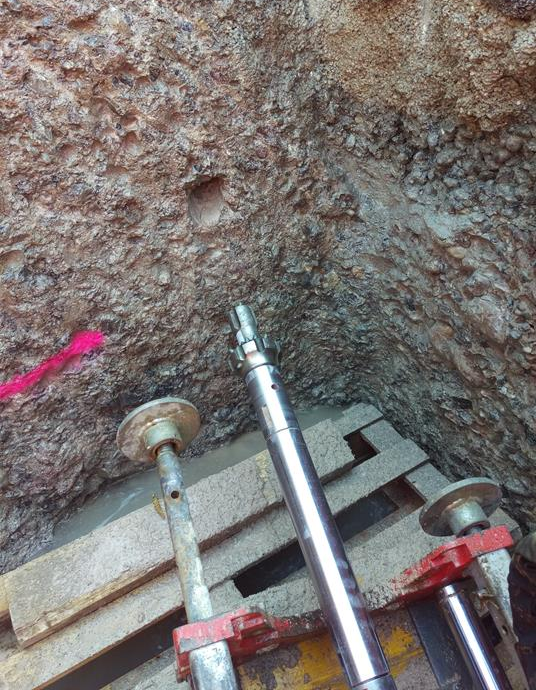

Fluid-Felsbohrungen

    Der MJ 1600 lässt sich mit einem Fluid-Felsbohrhammer ausstatten. Damit können auch Bohrungen in Fels sowie in Mischböden durchgeführt werden. Der Druckluftanschluss für den TERRA-ROCK Fluid-Felsbohrhammer ist im Bedienpult integriert.

Fluid-Felsbohrungen
Fluid-Felsbohrungen

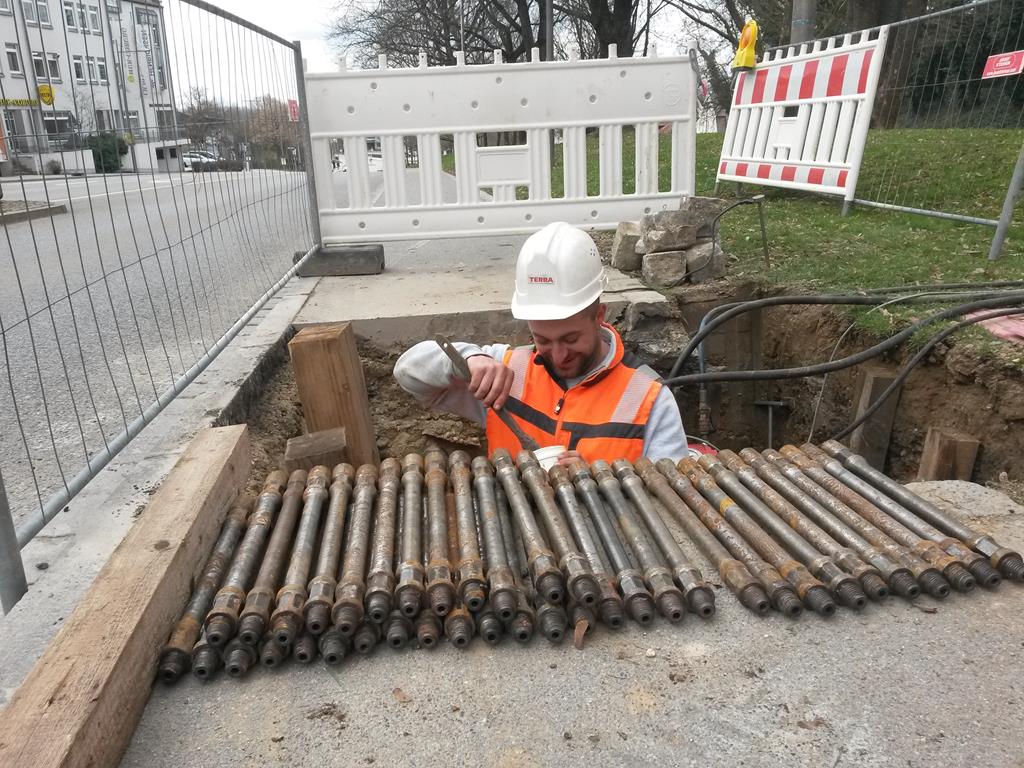

Weltweit einzigartige Gestänge

    Der Mit den einteiligen Bohrgestängen (L=0.5 m), die aus einem einzelnen Rohling aus hochwertigem Stahl hergestellt werden, können minimale Biegeradien von 15 m erreicht werden.

Weltweit einzigartige Gestänge
Weltweit einzigartige Gestänge


Kubota-Dieselaggregat

  1. Mit 3-Zylinder KUBOTA-Dieselmotor mit 24 kW (33 PS)
  2. Der Dieselmotor dreht mit 2'550 U/min
  3. Mit 2 unabhängigen Hydraulikkreisläufen
    56 l/min bei 175 bar für die Grubenlafette
    28 l/min bei 125 bar für die Misch+Pumpstation
  4. Grosser Ölkühler mit 6.4 kW Kühlleistung, erlaubt auch Tropischen und Wüsteneinsatz
  5. Wartungsfreundlich
  6. mit Partikelfilter lieferbar
  7. 12 Volt Ausgang mit 5 A (60 W) ideal für die TERRA MINI-JET MJ 1600

Kubota-Dieselaggregat
Kubota-Dieselaggregat

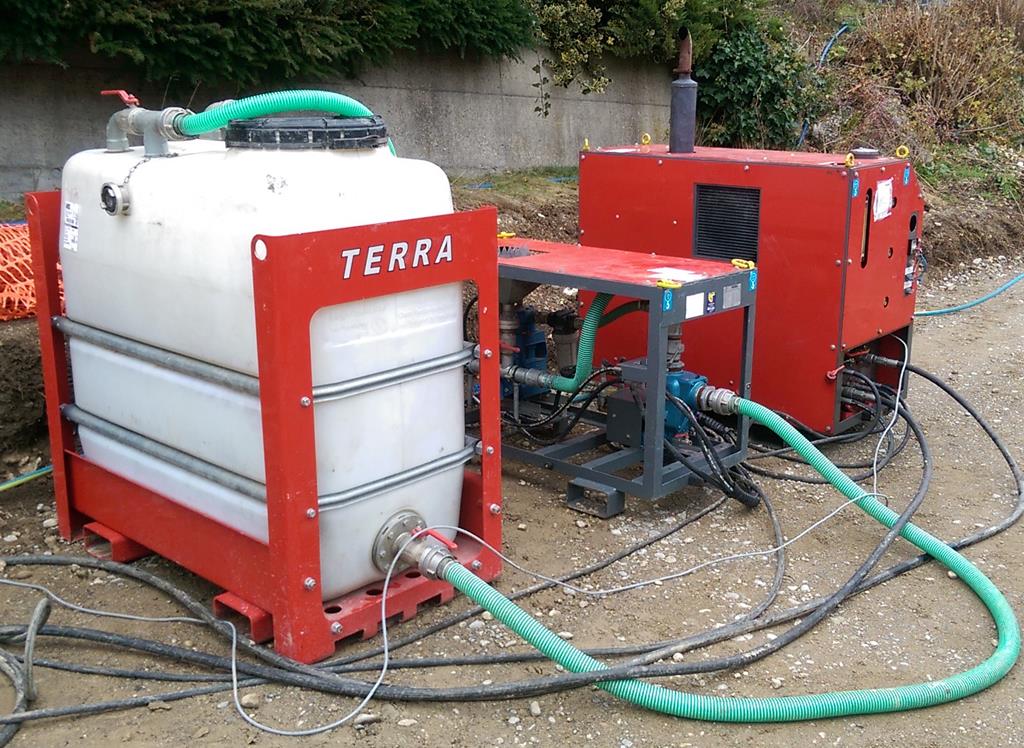

Misch+Pumpstation

  1. Mit separatem 1'100 ltr-Tank
  2. Für Bentonit oder Ejactomer
  3. Mit Auflage für 2 Bentonitsäcken à 25 kg
  4. Bentonit kann direkt in den Trichter gekippt werden.
  5. Mischerpumpe mit 800 l/min
  6. Injektor nach Unterdruckprinzip
  7. 1'100 ltr Spülflüssigkeit werden in ca 4 min mit Bentonit aufbereitet
  8. Hochdruck-Spülflüssigkeitspumpe von FMC
  9. Max. Spülvolumen : 38 l/min
  10. Max. Spüldruck : 55 bar

Misch+Pumpstation
Misch+Pumpstation


Oberflächenstartzubehör

  1. Für den Oberflächenstart
  2. Eintauchwinkel zwischen 0°- 45° einstellbar
  3. Mit zwei Verankerungsplatten
  4. Die Verankerungsplatten sind in Längsrichtung beliebig verstellbar
  5. Für TERRA MINI-JET MJ 1400 und MJ 1600
  6. Gewicht: 132 kg
  7. Dimensionen: L=1.25 m, B=1.18 m

Oberflächenstartzubehör
Oberflächenstartzubehör

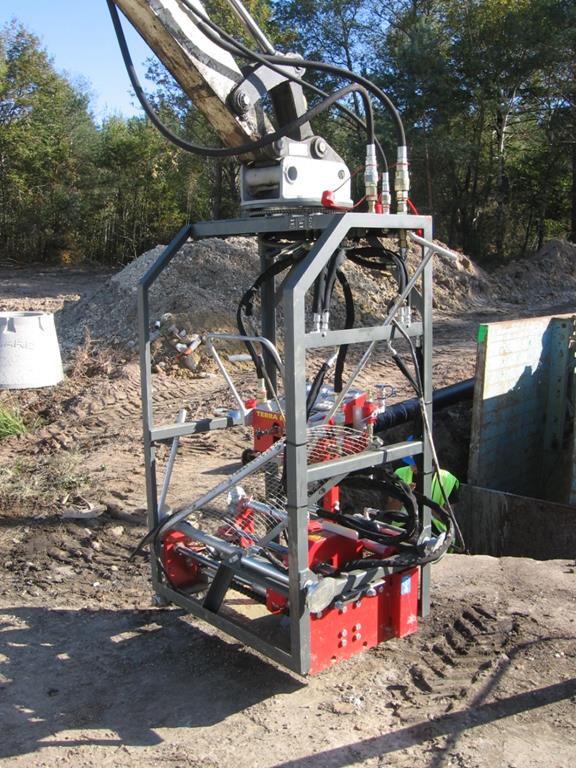

Baggerrahmen

  1. zum Anschluss an den Ausleger eines Baggers oder Minibaggers
  2. dadurch blitzschnelle Installation der Bohranlage in der Bohrgrube
  3. als Hydraulikantrieb kann die Baggerhydraulik verwendet werden
  4. der Baggerrahmen wird über den TERRA MINI-JET gestülpt und mit wenigen Handgriffen fest verbunden.
  5. stufenlos um 360° drehbar, durch Hydraulikmotor
  6. Dimensionen: L x B x H = 1.20 m x 0.71 m x 1.75 m
  7. Gewicht: 240 kg

Baggerrahmen
Baggerrahmen




Technische Daten

Technische Daten

*   Alle Angaben sind untergrundabhängig
** Je nach Bohrgestänge
Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
Einzugskraft
6 to (60 kN)
13'200 lbs (6.6 US tons)
Bohrkraft
6 to (60 kN)
13'200 lbs (6.6 US tons)
Antriebsleistung
24 kW (33 PS)
24 kW (33 HP)
Drehmoment, 1. Stufe
1600 Nm
1200 ft.lbs
Drehmoment, 2. Stufe
-
-
Drehzahl der Bohrgestänge 1. Stufe
110 U/min
110 r.p.m
Drehzahl Bohrgestänge 2. Stufe
-
-
Spülflüssigkeitsvolumen
52 l/min
16 gpm
Maximaler Spüldruck
55 bar
800 psi
Schallemission in 7 m Abstand
-
-
Schallemission am Bedienerohr
-
-
Pilotbohrung
Ø 60 - 100 mm
Ø 2.4" - 4"
Maximaler Aufweitdurchmesser*
Ø 300 mm
Ø 12"
Maximale Bohrlänge*
50 m
165 ft
Bohrgestänge, Länge
0.5 m
1.65 ft
Bohrgestänge, Durchmesser
Ø 30/40 mm
Ø 1.2" / 1.6"
Minimaler Verlegeradius**
15 m
50 ft
Dimensionen Bohrlafette LxBxH
1.11 x 0.60 x 1.15 m
3.66 x 2.0 x 3.8 ft
Gewicht der Bohrlafette
ca. 280 kg
620 lbs


 nach oben
