TERRA-PIT DJ 18

HDD-Klasse: 8 - 10 to, Grubenbohranlage

		TERRA-JET 3008 ES Grubenbohranlage für Spülbohrungen

Die Königsklasse der Grubenbohranlagen - der TERRA-PIT DJ 18

    Der TERRA-PIT DJ 18 PIT ist die leistungsstärkste und produktivste Kompakt-Bohranlage, die heute weltweit angeboten wird. Ausgestattet mit einem 75 PS starkem HATZ Diesel Motor leistet der DJ 18 PIT bis zu 8 Tonnen Zug- und Schubkraft sowie 3‘000 Nm Drehmoment. Mit seinen 95 ltr/min Spülvolumen und dem maximalen Spüldruck von 70 bar können so Bohrkanäle bis 420 mm über Längen bis 150 m hergestellt werden (untergrundsabhängig).

    Die Maschine wurde sowohl für den Grubeneinsatz als auch für den Oberflächenstart konzipiert. Die Bohranlage ist modular aufgebaut. Ihre Hauptkomponenten sind die Grubenlafette, das Hydraulikaggregat und die Pump- und Mischstation.

    Mit seinen 2 getrennten Kreisläufen für Vorschub und Drehen erlaubt der TERRA-PIT DJ 18 gleichzeitig maximales Drehmoment und maximale Bohr- und Zugkräfte. Der Hydro-Ketten-Antrieb mit höchstem Wirkungsgrad ist verschleissarm und höchst schmutzunempfindlich.

Die Königsklasse der Grubenbohranlagen - der TERRA-PIT DJ 18
Die Königsklasse der Grubenbohranlagen - der TERRA-PIT DJ 18

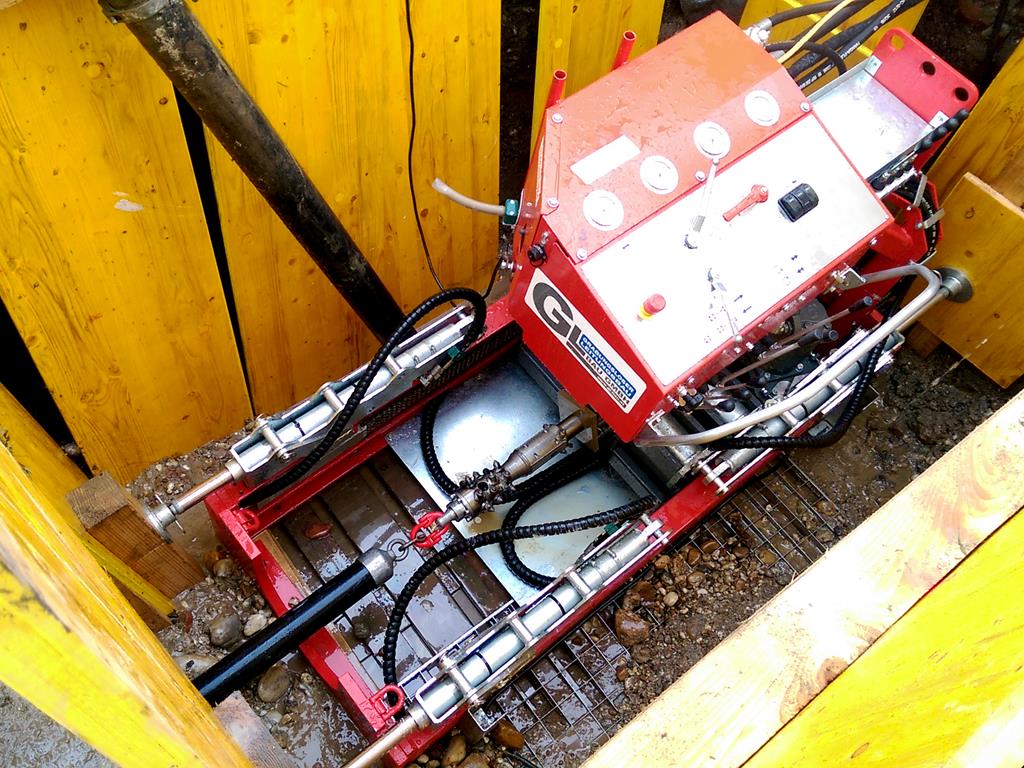

Als Kurz- und Langversion erhältlich

    Die Maschine ist in einer Kurzversion (L=2.0 m) und einer Langversion (L=2.5 m) erhältlich. Mit einer Breite von lediglich 0.9 m passt sie auch in kompakte Gruben. Mit dem reduzierten Geräuschpegel und dem reduzierten Dieselverbrauch ist die Maschine ideal für städtische Gebiete mit beengten Platzverhältnissen. Die Maschine hat zudem einen kleinen CO2-Fussabdruck und eine schnelle Installationszeit. Das optionale Fahrwerk ist teleskopierbar von 0.8 m bis 1.2 m.

Als Kurz- und Langversion erhältlich
Als Kurz- und Langversion erhältlich

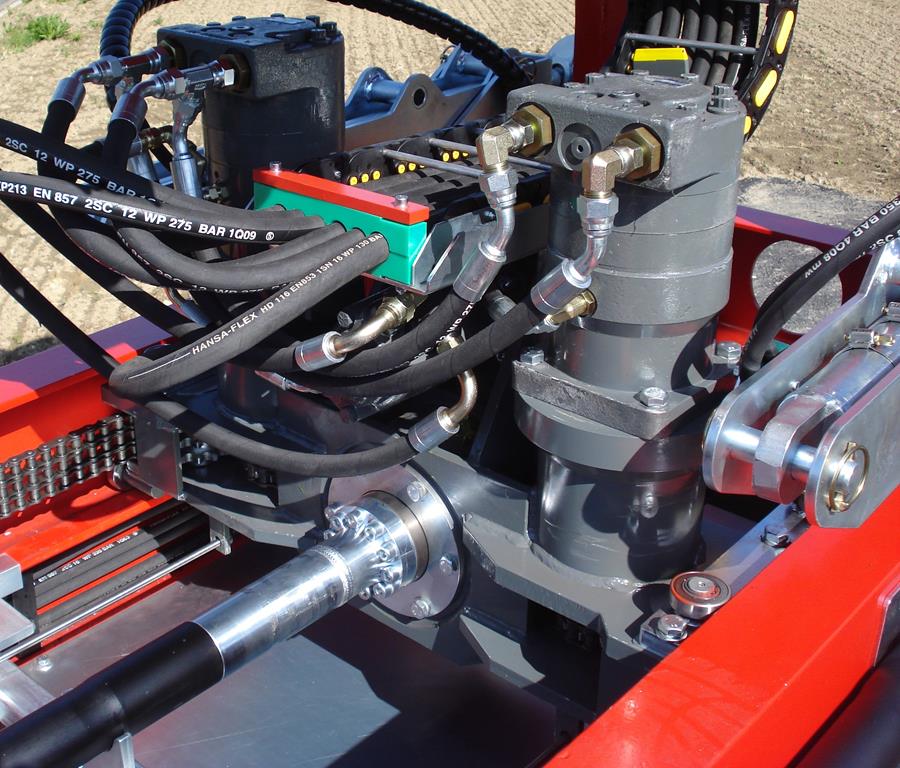

Hydro-Ketten-Antrieb

    Der Vorschub und Einzug des Antriebsschlittens erfolgt über einen Hydro-Ketten-Antrieb. Die zwei Antriebsketten sind fix mit der Grubenlafette montiert. Die zwei Motoren wandern entlang der Kette. Dies ist verlustfrei, robust und kraftvoll. Dadurch wird in beide Richtungen die volle Kraft von 8 Tonnen übertragen und der höchste Wirkungsgrad erreicht.

Hydro-Ketten-Antrieb
Hydro-Ketten-Antrieb

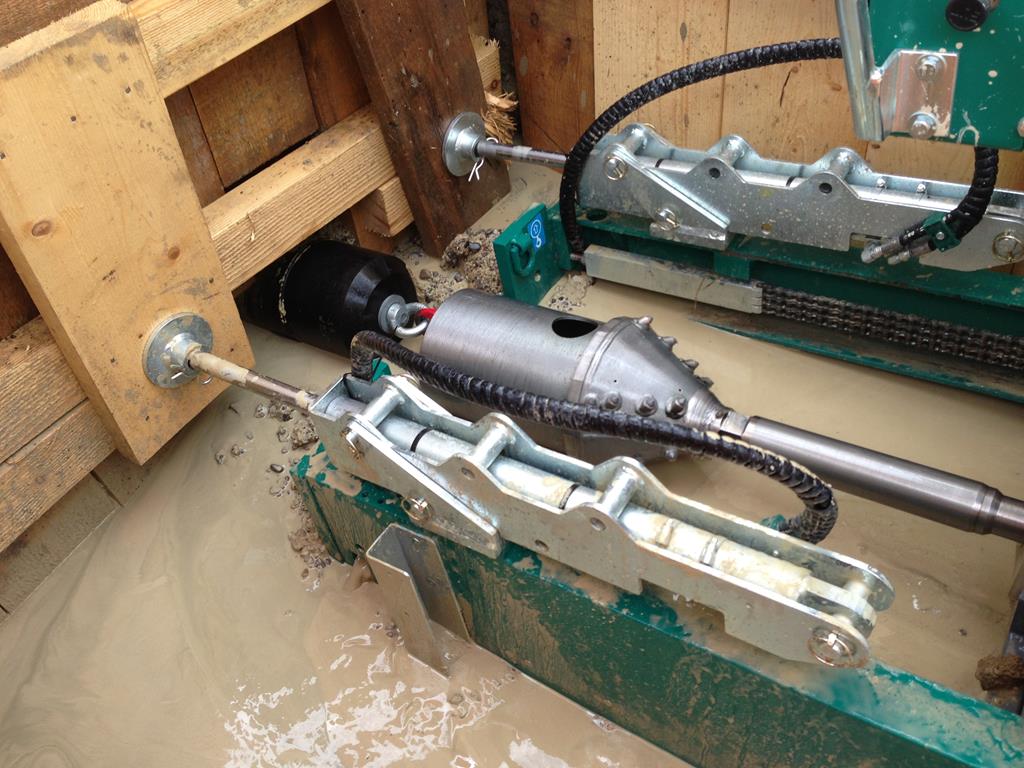

Rohreinzug bis in die Grube

    Die Losbrechvorrichtung kann nach hinten versetzt werden. Aufweitkopf und Neurohr können so bis in die Arbeitsgrube hineingezogen und demontiert werden.

Rohreinzug bis in die Grube
Rohreinzug bis in die Grube

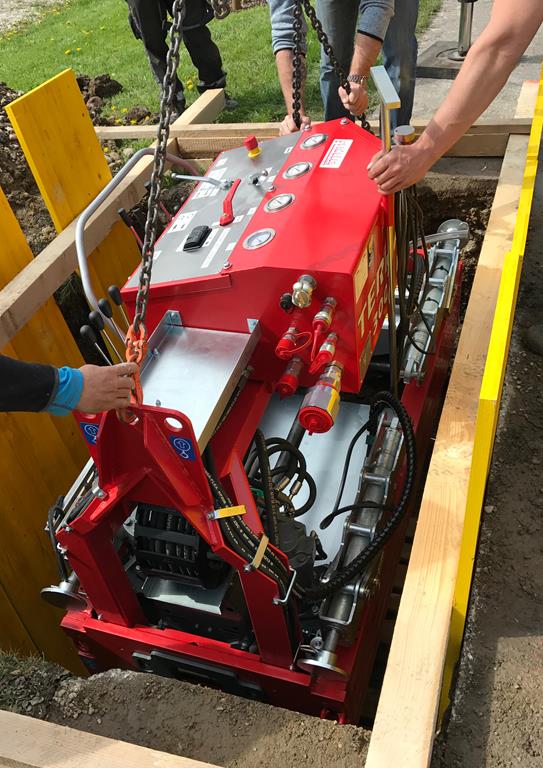

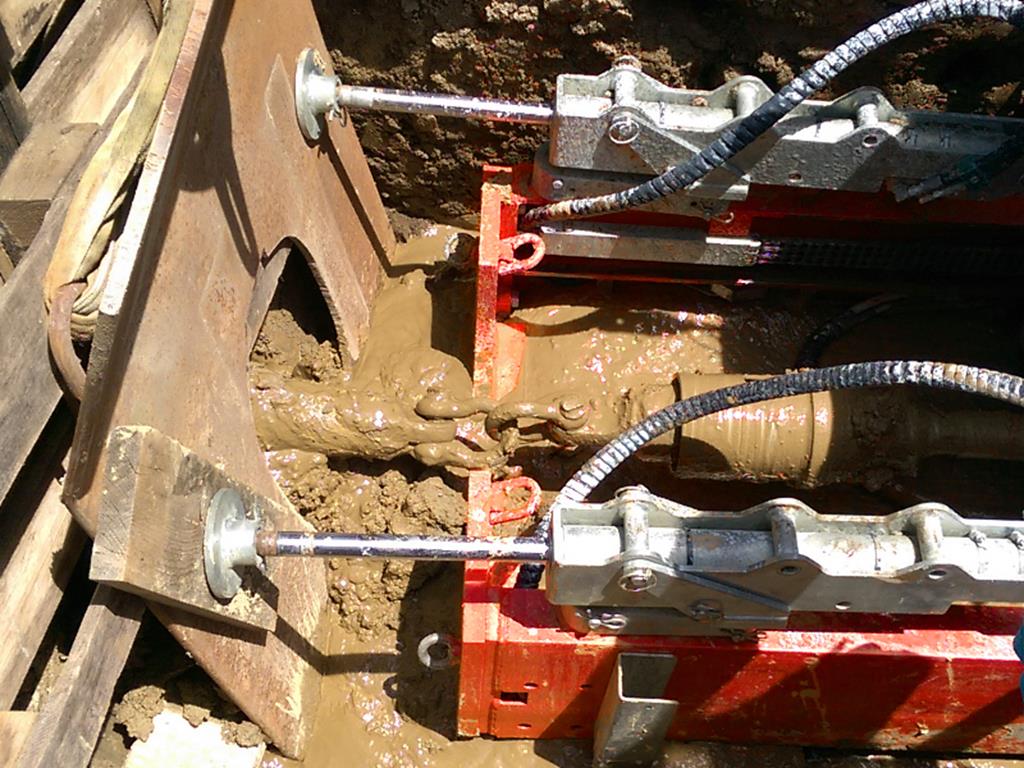

Hydraulische Abstützstreben

    Vier hydraulischen Abstützstreben verspannen den DJ 18 PIT in der Arbeitsgrube und sorgen für eine schnelle Installationszeit. Sie können nach vorne, seitlich und nach unten ausgefahren werden.

Hydraulische Abstützstreben
Hydraulische Abstützstreben

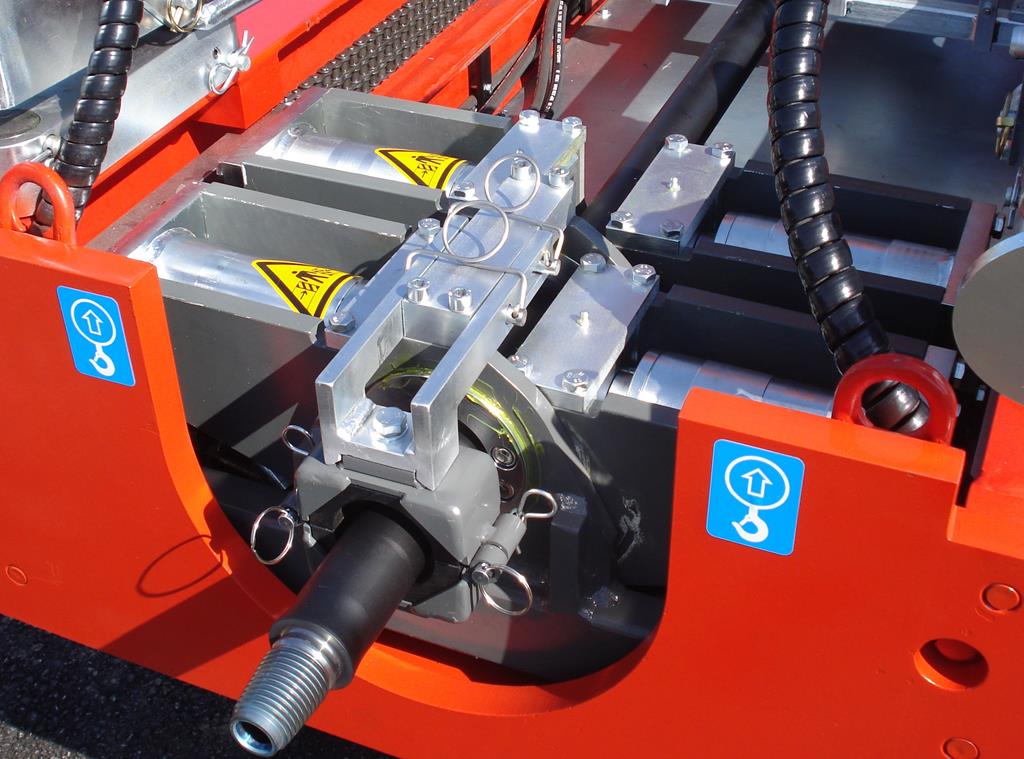

Hydraulische Losbrechvorrichtung

    Die hydraulische Losbrechvorrichtung dient zum Losbrechen der Gestängeverbindungen. Sie ist mit einer Klemmkraft von 11 Tonnen und einem Losbrechmoment von 5’200 Nm ausgestattet.

Hydraulische Losbrechvorrichtung
Hydraulische Losbrechvorrichtung

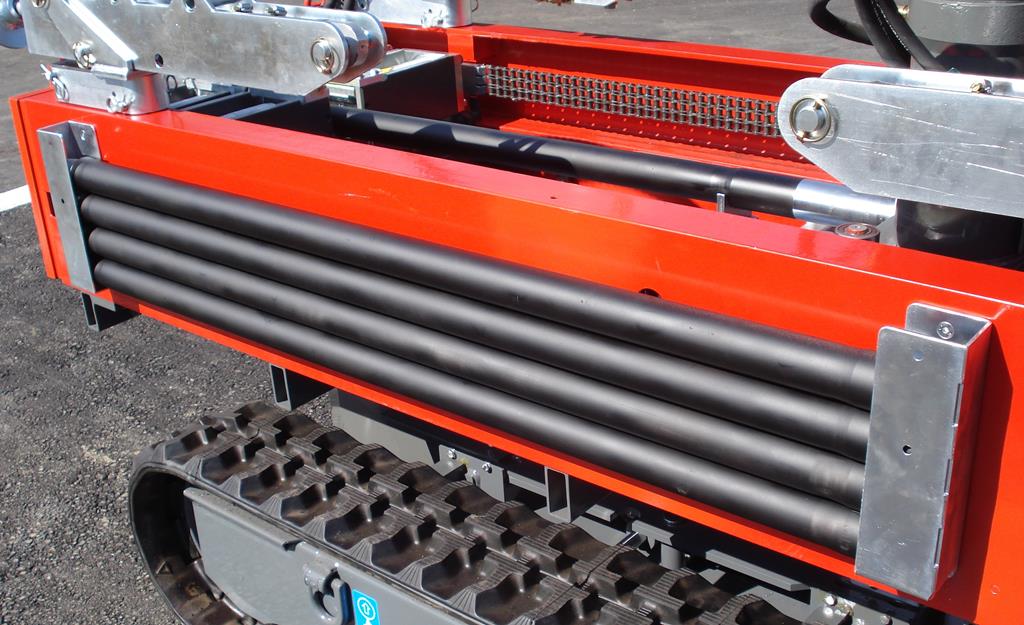

Zwischenlager Gestänge

    An der Maschine können 5 Gestänge praktisch zwischengelagert werden. Die Gestänge sind aus einem qualitativ hochwertigem Stahl und weisen einen Biegeradius von 24 m auf.

Zwischenlager Gestänge
Zwischenlager Gestänge

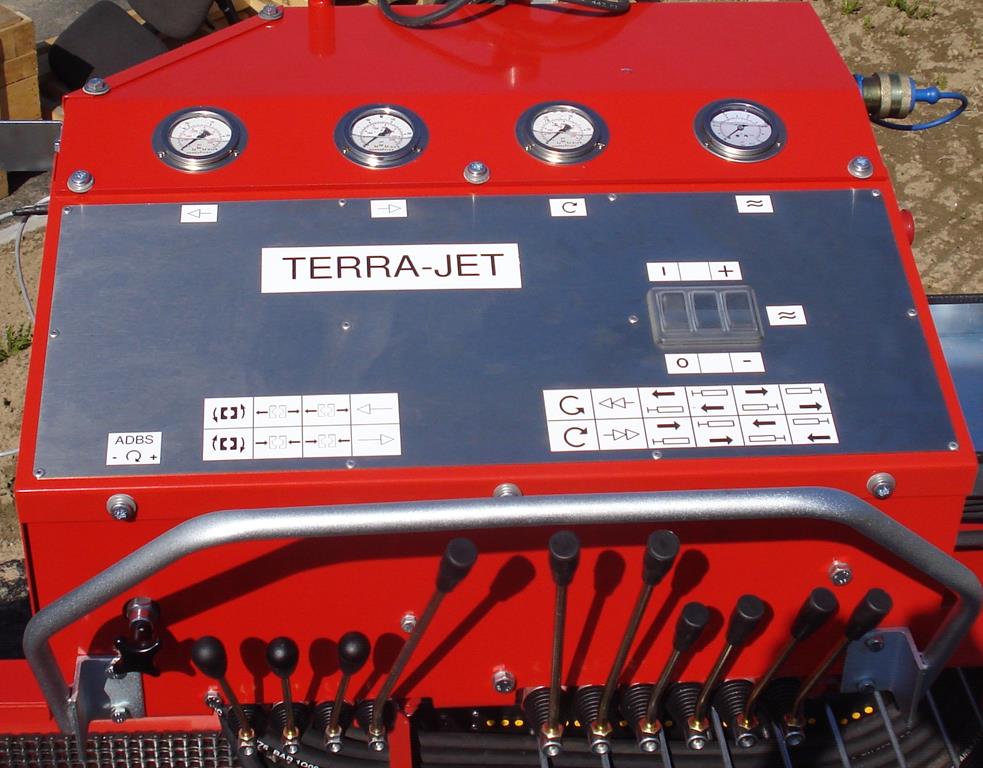

Übersichtliches Bedienpult

    Alle Komponenten des Bedienpult sind übersichtlich angeordnet. Die integrierte elektrische Regelung der Spülflüssigkeit erfolgt am Bedienpult. Für den Ortungsmonitor ist ein 12 Volt Anschluss eingebaut. Die Grubenlafette ist mit einem Stromschlagalarm inkl. Tester und Erdungsstab ausgestattet.

Übersichtliches Bedienpult
Übersichtliches Bedienpult

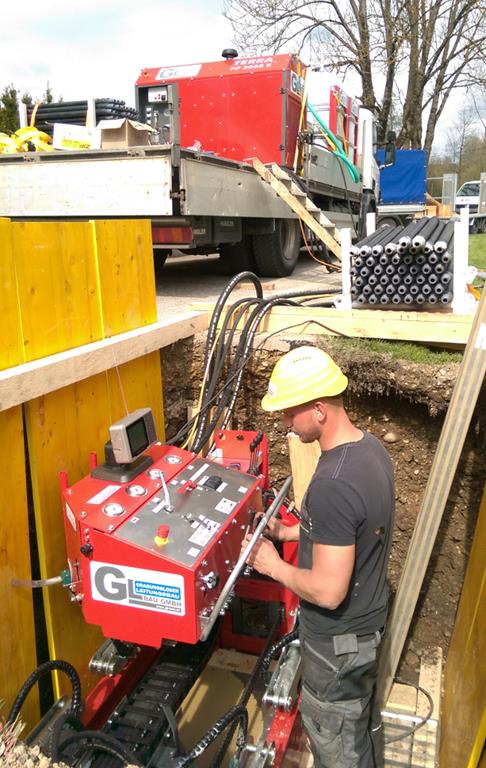

ADBS

    Wie alle TERRA-JET Bohranlagen ist der TERRA-JET 3008 ES standardmässig mit ADBS ausgestattet.

    Diese patentierte Bohr- und Einzugsautomatik passt innerhalb von Millisekunden die Einzugsgeschwindigkeit automatisch den Untergrundsverhältnissen an. In weichen Untergrund wird schnell, in hartem Untergrund langsam gearbeitet, immer jedoch mit optimaler Geschwindigkeit.

    Dies entlastet den Bedienungsmann und schont die Bohrgestänge. Während der Pilotbohrung wird zusätzlich noch die Bohrkraft überwacht. Trifft der Bohrkopf auf ein unerwartetes Hindernis, stoppt das ADBS sofort die Vorschubgeschwindigkeit und bohrt sich langsam durch das Hindernis. Alles automatisch!

ADBS
ADBS

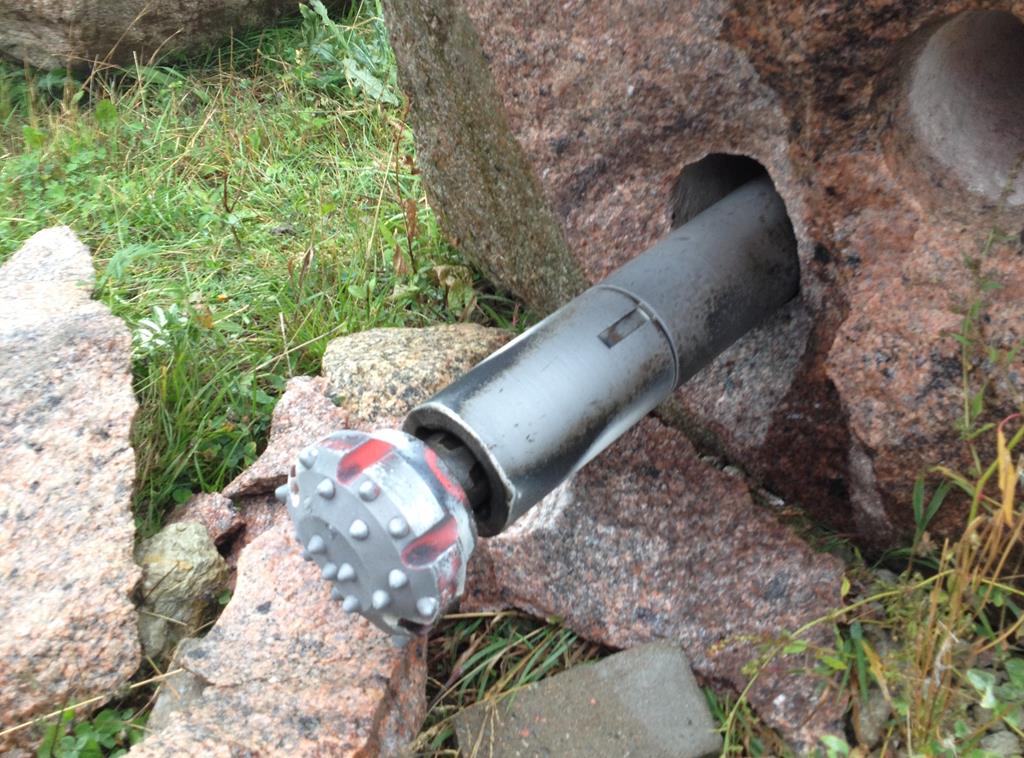

Fluid-Felsbohren

    Die DJ 18 PIT lassen sich mit einem Fluid-Felsbohrhammer ausstatten. Damit können auch Bohrungen in Fels sowie in Mischböden durchgeführt werden. Der optionale Druckluftanschluss für den TERRA-ROCK Fluid-Felsbohrhammer ist im Bedienpult integriert.

Fluid-Felsbohren
Fluid-Felsbohren


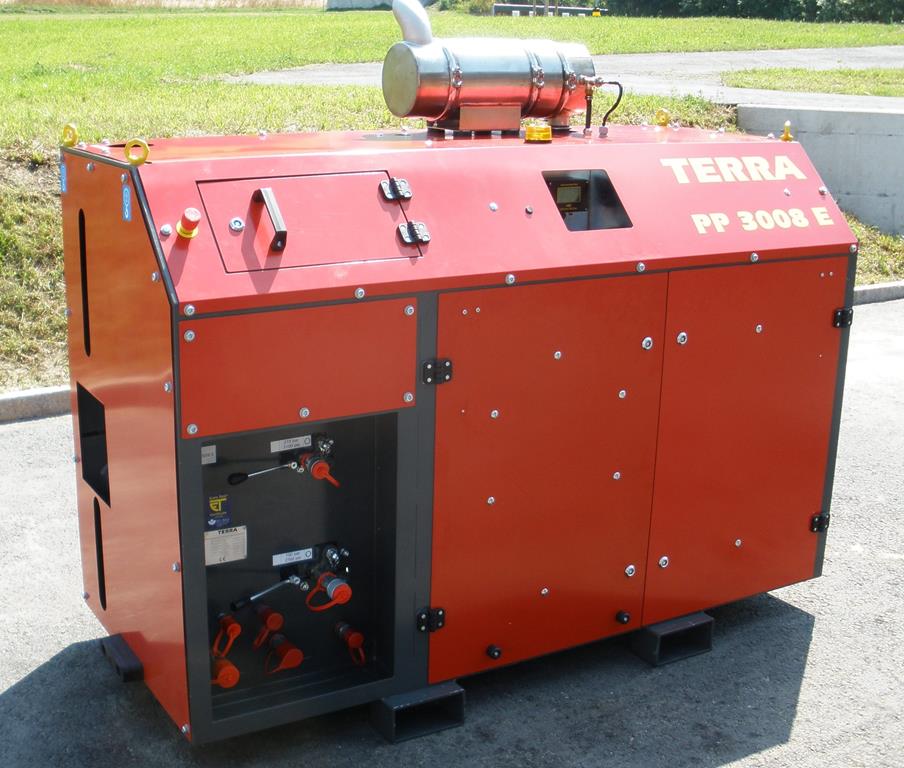

75 PS starkes Hatz Diesel Aggregat

    Der DJ 18 PIT ist mit einem 75 PS starken HATZ Diesel Motor ausgestattet (Stufe 5). Die Motordrehzahl ist stufenlos zwischen Leerlauf und Vollgas verstellbar. Dank der zwei getrennten Kreisläufe für Vorschub und Drehen können das maximale Drehmoment und die maximale Einzugskraft gleichzeitig abgerufen werden. Das Aggregat kann mit dem Stapler oder an den vier Anschlagpunkten angehoben werden.

75 PS starkes Hatz Diesel Aggregat
75 PS starkes Hatz Diesel Aggregat




Technische Daten

Technische Daten

*   Alle Angaben sind untergrundabhängig
** Je nach Bohrgestänge
Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
Einzugskraft
8 to (80 kN)
17'600 ft.lbs (9 US tons)
Bohrkraft
8 to (80 kN)
17'600 ft.lbs (9 US tons)
Antriebsleistung
55 kW (75 PS)
55 kW (75 HP)
Drehmoment, 1. Stufe
3'000 Nm
1'920 ft.lbs
Drehzahl der Bohrgestänge 1. Stufe
135 U/min @ 2000 Nm
135 rpm
Drehzahl Bohrgestänge 2. Stufe
90 U/min @ 3000 Nm
90 rpm
Spülflüssigkeitsvolumen
95 l/min
26 gpm
Maximaler Spüldruck
70 bar
1000 psi
Bohrgeschwindigkeit - Eilgang
17.5 m/min
53 ft/min
Bohrgeschwindigkeit - unter Last
8 m/min
20 ft/min
Pilotbohrung
ø 60 - 100 mm
Ø 2.4" - 4"
Maximaler Aufweitdurchmesser*
ø 420 mm
ø 16.5"
Maximale Bohrlänge*
150 m
500 ft
Bohrgestänge, Länge
1.0 m
3.3 ft
Bohrgestänge, Durchmesser
ø 57 / 54 mm
ø 2.25 / 2.12 "
Minimaler Verlegeradius**
24 m
80 ft
Dimensionen Bohrlafette LxBxH
2.0 x 0.90 x 1.25 m
6.6 x 3.0 x 4.1 ft
Dimension Hydraulikaggregat LxBxH
1.95 x 0.94 x 1.70 m
6.5 x 3.1 x 5.78 ft
Dimension Misch+Pumpstation LxBxH
1.45 x 0.75 x 1.0 m
4.8 x 2.5 x 3.3 ft
Gewicht der Bohrlafette
1'300 kg
2'860 lbs
Gewicht Hydraulikaggregat
1030 kg
2260 lbs
Gewicht Misch+Pumpstation
205 kg
451 lbs
