TERRA MINI-JET MJLV 1600

HDD-Klasse: 4 - 6 to, Grubenbohranlage

Mehr Leistung für längere Distanzen: die HDD Grubenbohranlage MJLV 1600.

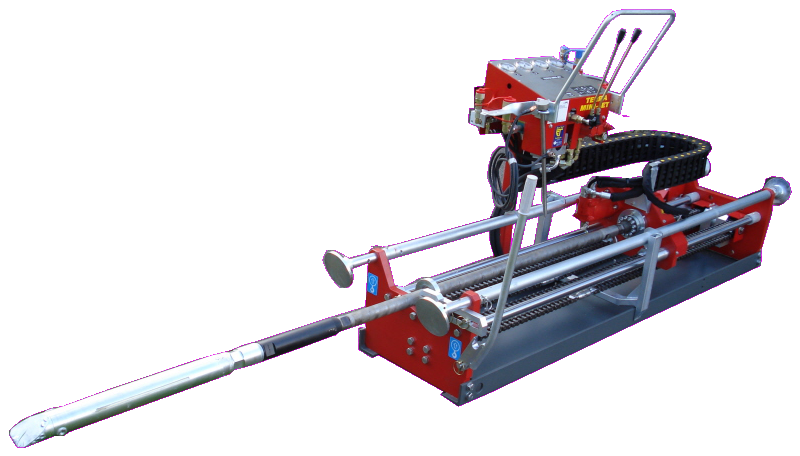

    Der TERRA MINI-JET MJLV 1600 ist eine enorm leistungsstarke HDD-Grubenbohranlage, die gesteuerte Bohrungen in Längen bis zu 120 m herstellt. Diese Bohrkanäle können in mehreren Schritten bis auf ø 300 mm aufgeweitet werden, auch in hartem Untergrund. Dazu ist der MINI-JET mit einem Drehmoment von 1600 Nm und Zug- und Schubkräften von 60 kN (6 to) ausgestattet.

    Der MINI-JET MJLV stellt eine Weiterentwicklung des MINI-JET‘s dar. LV steht für Langversion. Die Bohrgestänge, die eine Länge von 1.5 m haben, weisen einen Biegeradius von 25 m auf. Mit diesem Kraftpaket können auch schwer zugängliche Baustellen in hartem Untergrund über weite Strecken gemeistert werden!

Mehr Leistung für längere Distanzen: die HDD Grubenbohranlage MJLV 1600.
Mehr Leistung für längere Distanzen: die HDD Grubenbohranlage MJLV 1600.

Option Fahrwerk

    Mit dem optionalen Fahrwerk wird der MINI-JET MJLV zu einer fahrbaren HDD-Spülbohranlage. Das Fahrwerk mit Gummiraupen ist mit einem eigenem Antriebsmotor HONDA GX 390 (10 kW, 13 PS) ausgestattet. Die vordere Bodenplatte dient zur Stabilisierung und Einleitung der Bohrkräfte. Mit dem integrierten Abstützzylinder kann die Neigungen problemlos verstellt werden. Auch hier hat TERRA wieder seine clevere Lösungsfindung auf einfache Art und Weise unter Beweis gestellt.


  1. Dimensionen (MJLV 1400 mit Fahrwerk): 3.60 x 0.86 x 1.75 m (L x B x H)
  2. Gewicht (MJLV 1400 mit Fahrwerk): 1‘000 kg

Option Fahrwerk
Option Fahrwerk

Misch+Pumpstation

  1. Mit separatem 1'100 ltr-Tank
  2. Für Bentonit oder Ejactomer
  3. Mit Auflage für 2 Bentonitsäcken à 25 kg
  4. Bentonit kann direkt in den Trichter gekippt werden.
  5. Mischerpumpe mit 800 l/min
  6. Injektor nach Unterdruckprinzip
  7. 1'100 ltr Spülflüssigkeit werden in ca 4 min mit Bentonit aufbereitet
  8. Hochdruck-Spülflüssigkeitspumpe von FMC
  9. Max. Spülvolumen : 52 ltr/min, Optional 95 ltr/min
  10. Max. Spüldruck : 55 bar

Misch+Pumpstation
Misch+Pumpstation

HATZ Dieselaggregat

  1. Mit 3-Zylinder HATZ Dieselmotor mit 42 kW (57 PS)
  2. Der Dieselmotor dreht mit 2'050 U/min
  3. Mit 2 unabhängigen Hydraulikkreisläufen
    70 l/min bei 205 bar für die Grubenlafette
    28 l/min bei 125 bar für die Misch+Pumpstation
  4. Grosser Ölkühler mit 14 kW Kühlleistung, erlaubt auch Tropischen und Wüsteneinsatz
  5. Wartungsfreundlich
  6. Abgasnorm Euro Stufe 5
  7. 12 Volt Ausgang mit 5 A (60 W) ideal für die TERRA MINI-JET MJ 1600

HATZ Dieselaggregat
HATZ Dieselaggregat



Technische Daten

Technische Daten

*   Alle Angaben sind untergrundabhängig
** Je nach Bohrgestänge
Technische Aenderungen kurzfristig ohne Vorankündigung vorbehalten.
Einzugskraft
6 t (60 kN)
13'200 lbs (6.6 US tons)
Bohrkraft
6 t (60 kN)
13'200 lbs (6.6 US tons)
Antriebsleistung
42 kW (57 PS)
42 kW (57 HP)
Drehmoment
1600 Nm
1200 ft.lbs
Drehzahl der Bohrgestänge 1. Stufe
150 U/min
150 rpm
Drehzahl Bohrgestänge 2. Stufe
-
-
Spülmenge, max
52 l/min
13 gpm
Spüldruck, max.
70 bar
1000 psi
Pilotbohrung
ø 55 mm
ø 2"
Maximaler Aufweitdurchmesser*
ø 300 mm
ø 12"
Maximale Bohrlänge*
120 m
400 ft
Bohrgestänge, Länge
1.5 m
5 ft
Bohrstangen, Durchmesser
ø 45 mm
ø 1.8"
Minimaler Verlegeradius**
25 m
80 ft
Dimensionen Bohrlafette LxBxH
2.30 x 0.60 x 1.15 m
7.6 x 2.0 x 3.8 ft
Gewicht der Bohrlafette
ca. 430 kg
950 lbs

Ihre Vorteile

Ein Kraftpaket aus Stahl:

Leistungsstärkste HDD-Grubenbohranlage seiner Klasse

Engste Biegeradien:

25 m Verlegeradius, extrem enge Kurven möglich

Fluid-Felsbohrungen mit dem TERRA-ROCK:

Druckluft-Wasser getriebener Schlagkopf



  Angebot anfordern

  Webshop:   www.bohrshop.de

  Technische Daten

Anwendungsverfahren

HDD Spülbohren direkt aus der Grube

HDD Spülbohren aus aus der Grube

HDD Spülbohren aus der Grube, Grubenbohranlage

HDD Spülbohren aus aus der Grube mit dem MINI-JET

HDD Spülbohren aus dem Schacht.

HDD Spülbohren direkt aus dem Schacht.



  Dokumente



  Videos



  Baustellenberichte
